Beschreibung

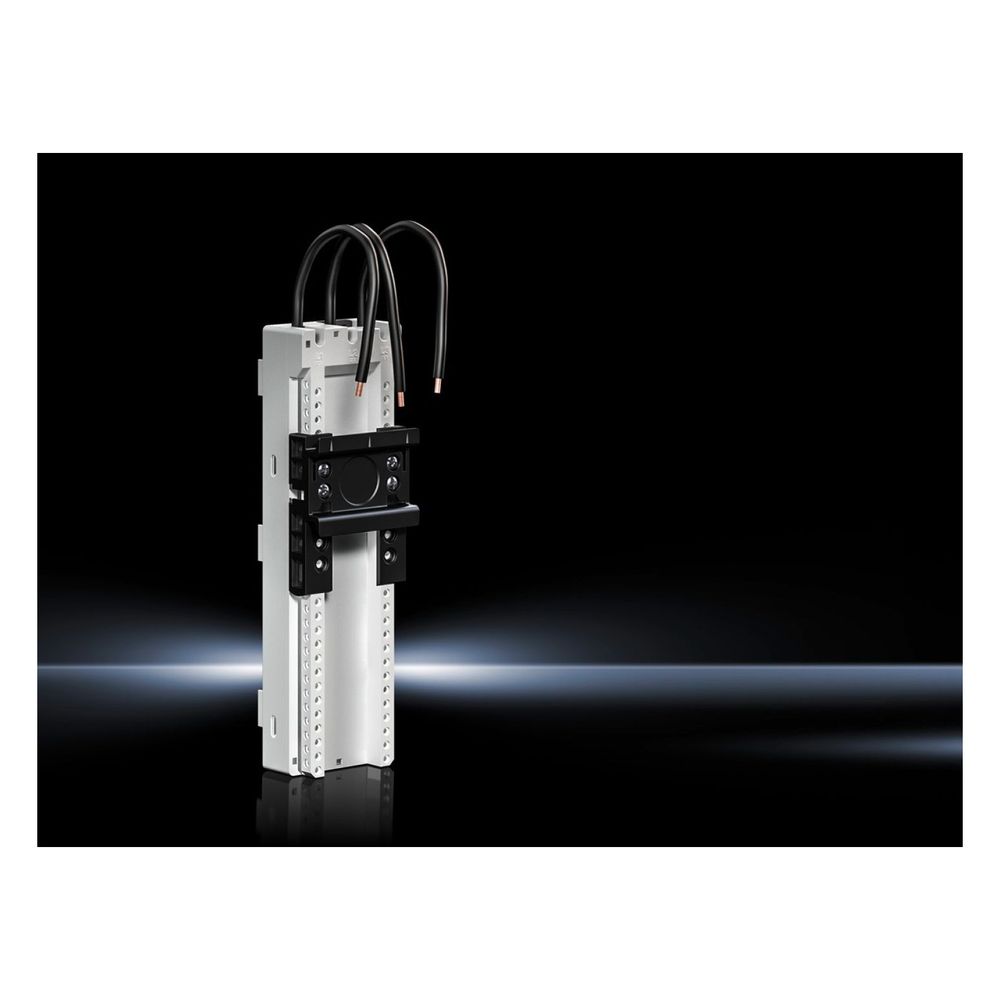

Rittal Geräteadapter Comfort SV, 16A, 3-polig, 45x160x34,5mm, Polyamid, RAL 7035, 9635330
Der Rittal Geräteadapter Comfort dient der mechanischen Befestigung und direkten Kontaktierung elektrischer Betriebsmittel auf dem Sammelschienensystem RiLine Compact. Das 3-polige Bauteil ermöglicht den einfachen Aufbau von Schalt- und Schutzgeräten mit Tragschienenbefestigung und ist für den Einsatz im IEC- sowie UL-Markt ausgelegt.
Funktion und Aufbau
Der Adapter ist für die direkte Montage auf dem Board konzipiert und verfügt über eine verstellbare Tragschiene. Die elektrische Anbindung erfolgt über Rundleiter, wobei die Anschlussleitungen einen Querschnitt von AWG 14 und eine Länge von 160 mm aufweisen. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0 und ist in der Farbe RAL 7035 gehalten.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsbetriebsspannung AC: 690 V
- Bemessungsbetriebsspannung DC: 600 V
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 160 mm
- Tiefe: 34,5 mm
- Schienenabstand: 60 mm
- Min. Stromschienendicke: 10 mm
- Anschlussleitung Querschnitt: AWG 14
Durch die kompakte Bauweise mit einer Breite von 45 mm unterstützt das System eine platzsparende Installation in Schaltanlagen. Die Kombination aus hoher Funktionalität für den IEC- und UL-Markt sowie der flexiblen Tragschienenbefestigung macht den Adapter zu einer effizienten Komponente für die elektrische Infrastruktur. Mit einer Bemessungsspannung von bis zu 690 V AC und 600 V DC bietet das Produkt die notwendige Flexibilität für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 160 mm Tiefe: 34,5 |
| Anschlussleitungen (Länge) | 160 |
| Anschlussleitungen (Querschnitt) | AWG 14 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635330 |
| Ausführung | Comfort |
| Ausführung (Variantenebene) | Comfort |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsbetriebsspannung | 600 V (DC), 3~ / 690 V (AC), 3~ |
| Bemessungsbetriebsspannung (max) UL | 600 V AC |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom In | 16 |
| Bemessungsstrom max | 16 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817357 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Funktionen | Für die mechanische Befestigung und direkte Kontaktierung elektrischer Betriebsmittel auf dem Board |
| Für Wandlereinbau | Nein |
| Gewicht | 0,555 kg |
| Gewicht (pro VE) | 0.496 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Infotext Keyuser - nur intern | ECAT-Text muss noch angepasst werden. |
| Katalogseite in HB 36 | 287 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 |
| Min Stromschienendicke | 10 |
| Pol-Anzahl | 3-polig |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Tiefe | 34.5 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | verstellbar |
| Tragschienenbestückung | 1 Tragschiene |
| Variantenunterscheidungsmerkmal | M-14_RATED_CURRENT_MAX / M-18_CONSTRUCTION_SPEC |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter |
| WEEE-Nr. | 11161726 |
