Beschreibung

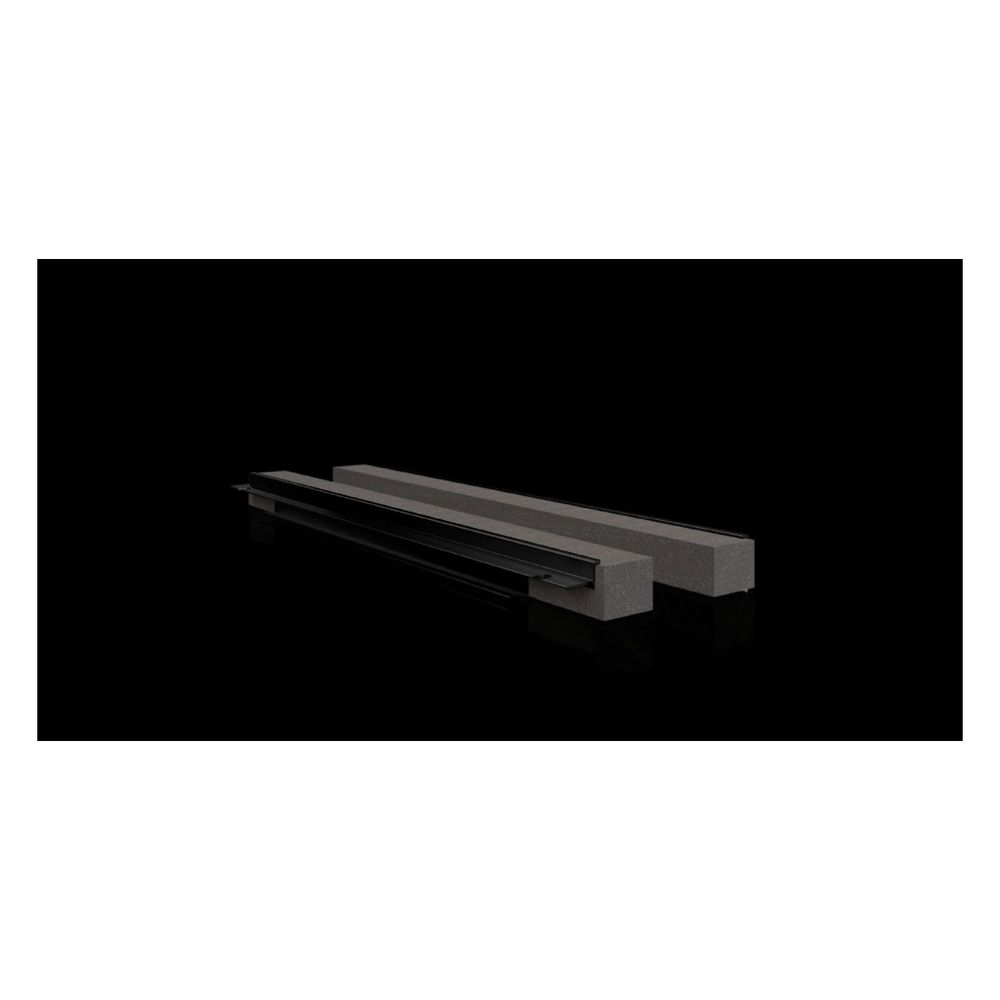

Rittal Profil zur Kabeleinführung VX 8618.812, 1000mm, Hart-PVC/Metall, Grau, 4 Stück
Dieses Profil zur Kabeleinführung von Rittal ermöglicht eine abgedichtete Kabelführung an der Rückseite von Schaltschränken. Es ist für eine Schrankbreite von 1000 mm konzipiert und lässt sich einfach auf das Bodenblech sowie den Schrankrahmen aufstecken. Die Konstruktion sorgt für eine vollflächige Auflage und eine hohe Abdichtung der eingeführten Leitungen.
Funktion und Montage
Das Profil ist für die Gehäusetypen VX, VX SE und Standpult CX geeignet. Bei einer Schrankbreite von 1000 mm ist die Bodengruppe in zwei Bereiche unterteilt, wodurch zwei Kabeleinführungsstellen (links und rechts) realisiert werden können. Für jede Kabeleinführungsstelle werden zwei Profile benötigt. Die Montage erfolgt durch einfaches Aufstecken, wobei die elastischen Klemmprofile eine zuverlässige Fixierung unterstützen. Bei sachgerechter Installation wird eine Schutzart von IP55 erreicht.
Technische Daten
- Breite: 1000 mm
- Querschnitt: 30 x 25 mm
- Schutzart: IP55
- Farbe: Grau (RAL 7035)
- Temperaturbeständigkeit: bis +60 °C
Die Ausführung in Kombination mit der integrierten PU-Schaum-Dichtung sorgt für eine dauerhafte Abdichtung der Kabeleinführung. Durch die einfache Montage auf den Schrankrahmen oder das Bodenblech wird eine effiziente Kabelführung bei einer Schrankbreite von 1000 mm sichergestellt. Das System bietet eine zuverlässige Lösung für den Schutz der im Schrank eingeführten Kabel vor äußeren Einflüssen.
Lieferumfang
- 4x Aufsteckprofile inkl. elastische Klemmprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618812 |
| Ausführung | sonstige |
| Breite | 1000 |
| EAN-13 | 4028177922815 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenblech und Schrankrahmen |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | grau |
| Gewicht | 0,36 kg |
| Gewicht (pro VE) | 0.36 |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618814 entfällt aus VX Broschüre/26.02.2018 Strauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 16.09.PStrauch Beschreibung angepasst siehe HB36, S1045, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp | VX / VX SE / Standpult CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.000 mm Gehäusetyp: VX SE Gehäusetyp: Standpult CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Standpult CX Breite: = 1.000 |
| Produktbeschreibung (Description Temporary) | Zum Aufstecken an Bodenblech und Schrankrahmen. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
