Beschreibung

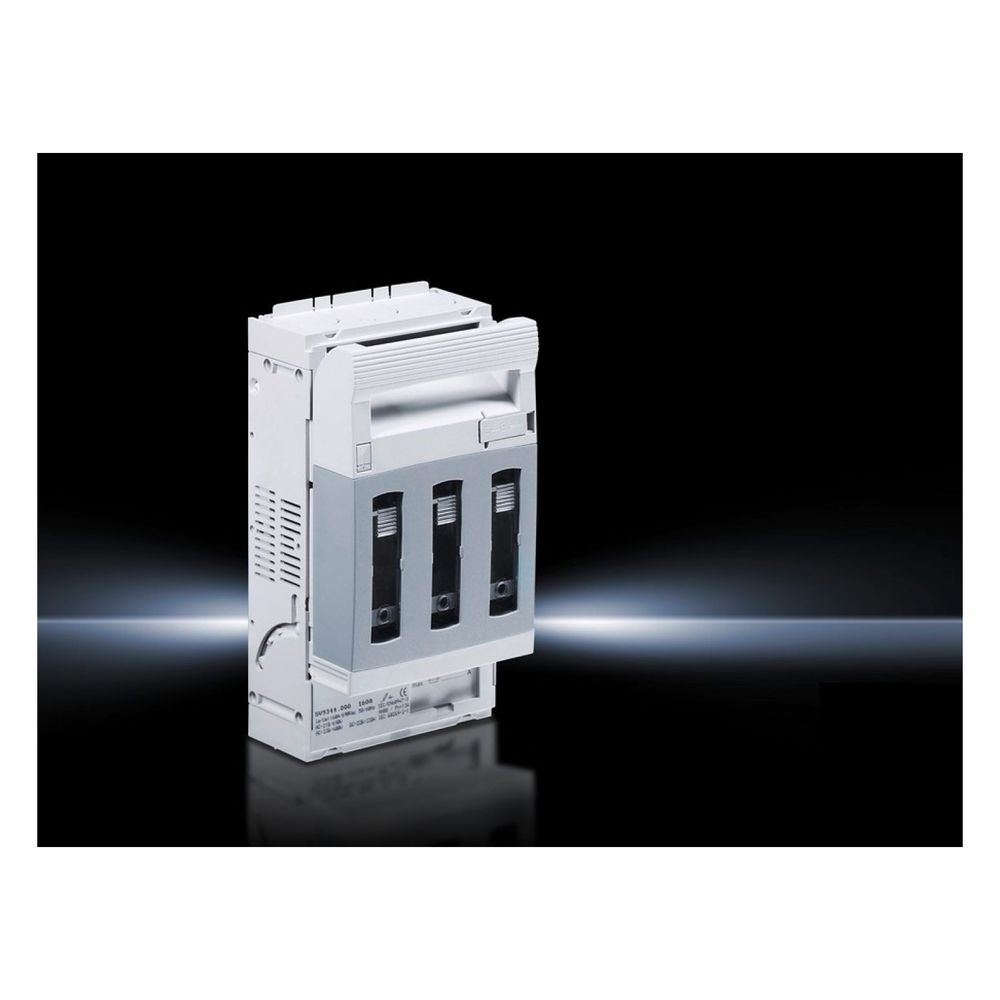

Rittal NH-Sicherungslasttrenner RiLine Gr.00, 160A, 690V, 194x106mm, Polyamid, RAL 7035
Der Rittal NH-Sicherungslasttrenner der Serie RiLine ist für den Montageplattenaufbau konzipiert und für einen Bemessungsbetriebsstrom von bis zu 160 A ausgelegt. Das 3-polige Schaltgerät ermöglicht eine flexible Leitungsführung durch einen wahlweisen Abgang nach oben oder unten. Mit einer Bemessungsbetriebsspannung von 690 V AC eignet sich die Komponente für Anwendungen in der industriellen Stromverteilung.
Robuste Konstruktion und Anschlussvielfalt
Das Gehäuse besteht aus Polyamid, während die Kontaktbahnen aus versilbertem Elektrolytkupfer gefertigt sind. Der Anschluss erfolgt über eine M8-Schraubverbindung, die Rundleiter mit einem Querschnitt von 10 bis 95 mm² aufnimmt. Alternativ ist der Klemmraum für lamellierte Kupferschienen bis zu einer Größe von 20 x 5 mm ausgelegt. Die frontseitige Schutzart IP20 bietet einen grundlegenden Berührungsschutz im Betrieb.
Normgerechte Sicherheit
Die Ausführung entspricht den Normen DIN EN 60947-3 sowie DIN EN 60269-2 für Sicherungseinsätze. Das Betätigungselement ist als Deckelgriff an der Vorderseite ausgeführt. Durch die kompakte Bauweise der Größe 00 lässt sich das Gerät effizient in Schaltanlagen integrieren und bietet eine hohe Zuverlässigkeit bei einem bedingten Bemessungskurzschlussstrom von 80 kA.
Dieser NH-Sicherungslasttrenner überzeugt durch seine robuste Bauweise und hohe elektrische Belastbarkeit. Mit einem Bemessungsstrom von 160 A und einer Spannungsfestigkeit von 690 V AC bietet er eine sichere Lösung für die Absicherung von Stromkreisen. Die flexible Anschlussmöglichkeit für Rundleiter bis 95 mm² und lamellierte Kupferschienen macht das Gerät zu einer vielseitigen Komponente für den professionellen Schaltschrankbau.
Technische Daten
- Baugröße: 00
- Bemessungsbetriebsstrom: 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraubanschluss M8
- Leitungsquerschnitt Rundleiter: 10 - 95 mm²
- Klemmraum lamellierte Kupferschiene: 20 x 5 mm
- Schutzart frontseitig: IP20
- Breite: 106 mm
- Höhe: 194 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 194 |
| Anschluss von Rundleitern | 10 - 95 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9344010 |
| Ausführung | Für Montageplattenaufbau |
| Ausführung (Variantenebene) | Für Montageplattenaufbau |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 160 |
| Bemessungsdauerstrom Iu | 160 |
| Breite | 106 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540514 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 00 |
| Für Montageplattenaufbau | Ja |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,76 kg |
| Gewicht (pro VE) | 0.76 |
| Hinweis | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Hinweis allgemein | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Höhe | 194 |
| Katalogseite in HB 36 | 327 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 20 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 5 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 20 mm Klemmraum-Höhe: 5 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 20 x 5 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 160 |
| NH-Baugröße | 00 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 95 |
| Querschnitt Rundleiter max | 95 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
