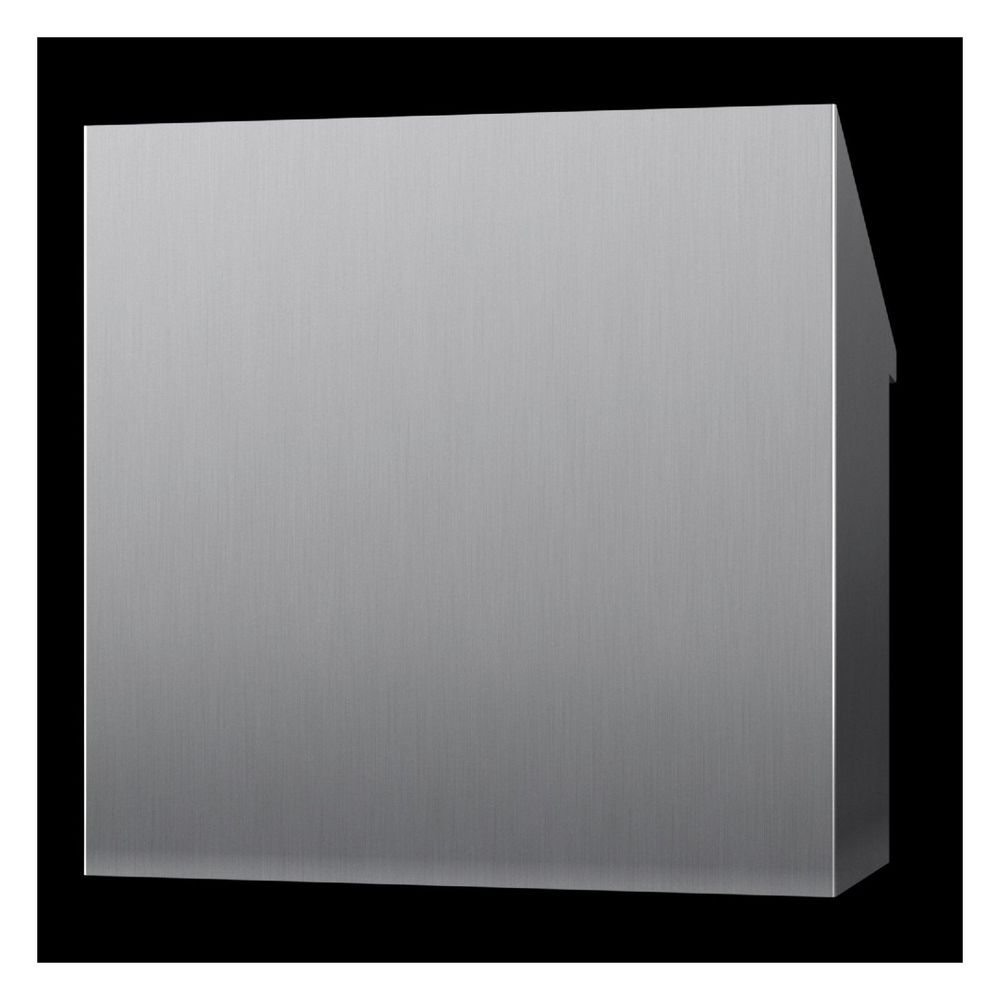

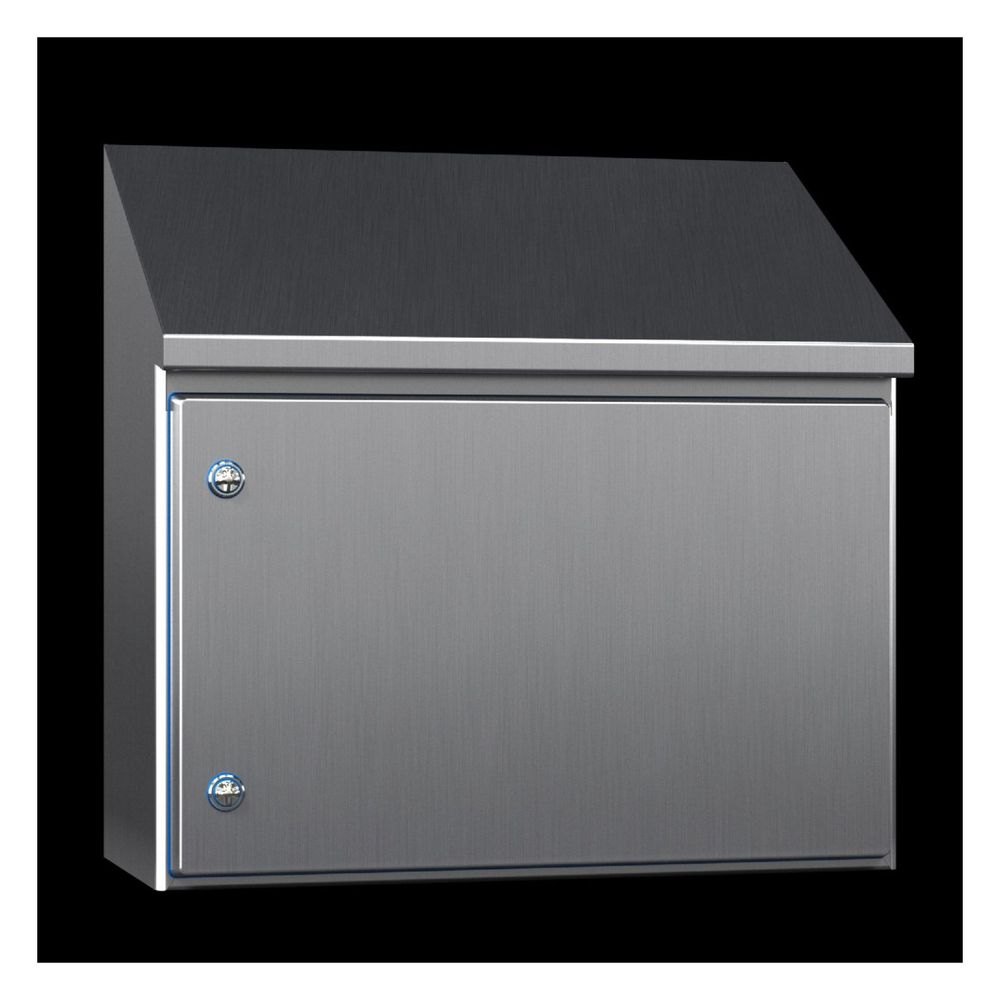

Rittal Kompakt-Schaltschrank HD 1315.600, 810x650-821x300mm, Edelstahl, 1 Stück

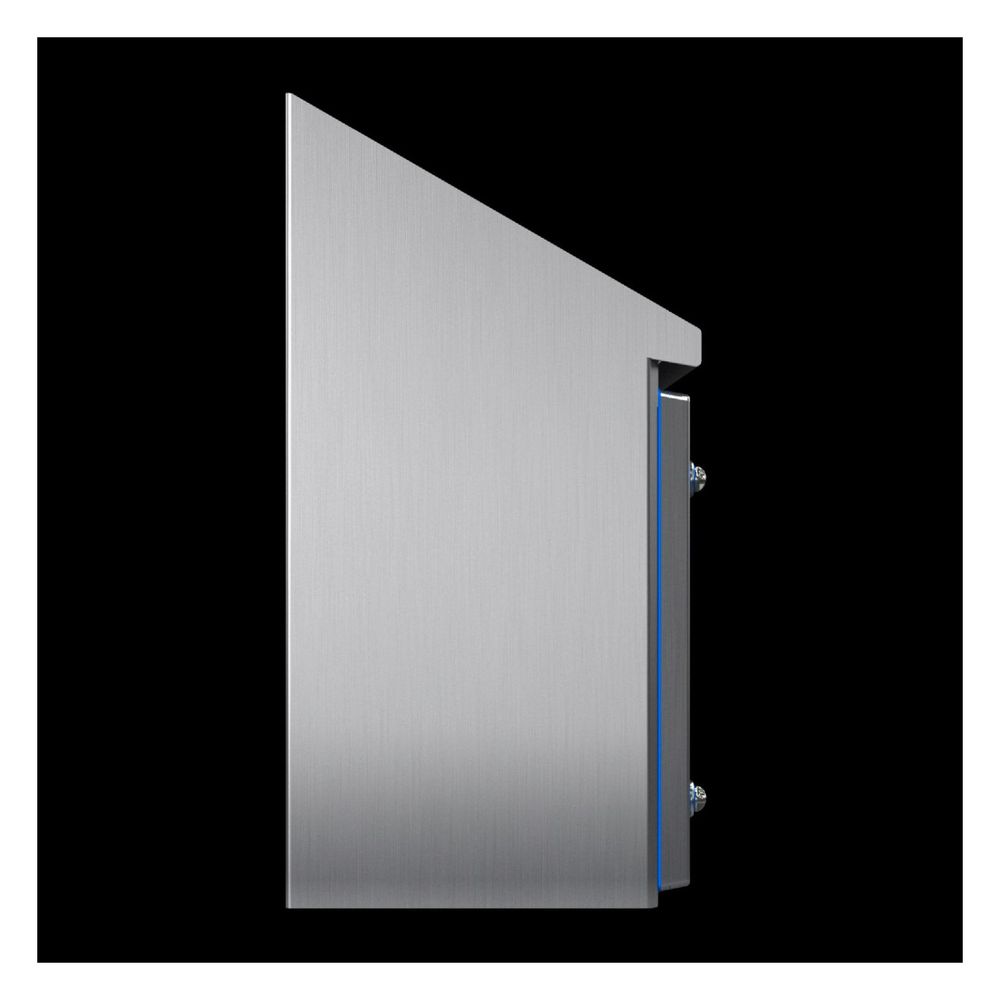

Dieser Hygienic Design Kompakt-Schaltschrank von Rittal ist speziell für den Einsatz in hygienisch sensiblen Produktionsbereichen konzipiert. Das aus Edelstahl 1.4301 gefertigte Gehäuse zeichnet sich durch ein spaltfreies Design, ein um 30 Grad nach vorne geneigtes Dach sowie eine FDA-konforme Silikondichtung aus. Dank der hohen Schutzart IP 66 und IP X9 eignet sich das Wandgehäuse ideal für Umgebungen, die eine gründliche Reinigung erfordern.
Hygienegerechte Konstruktion

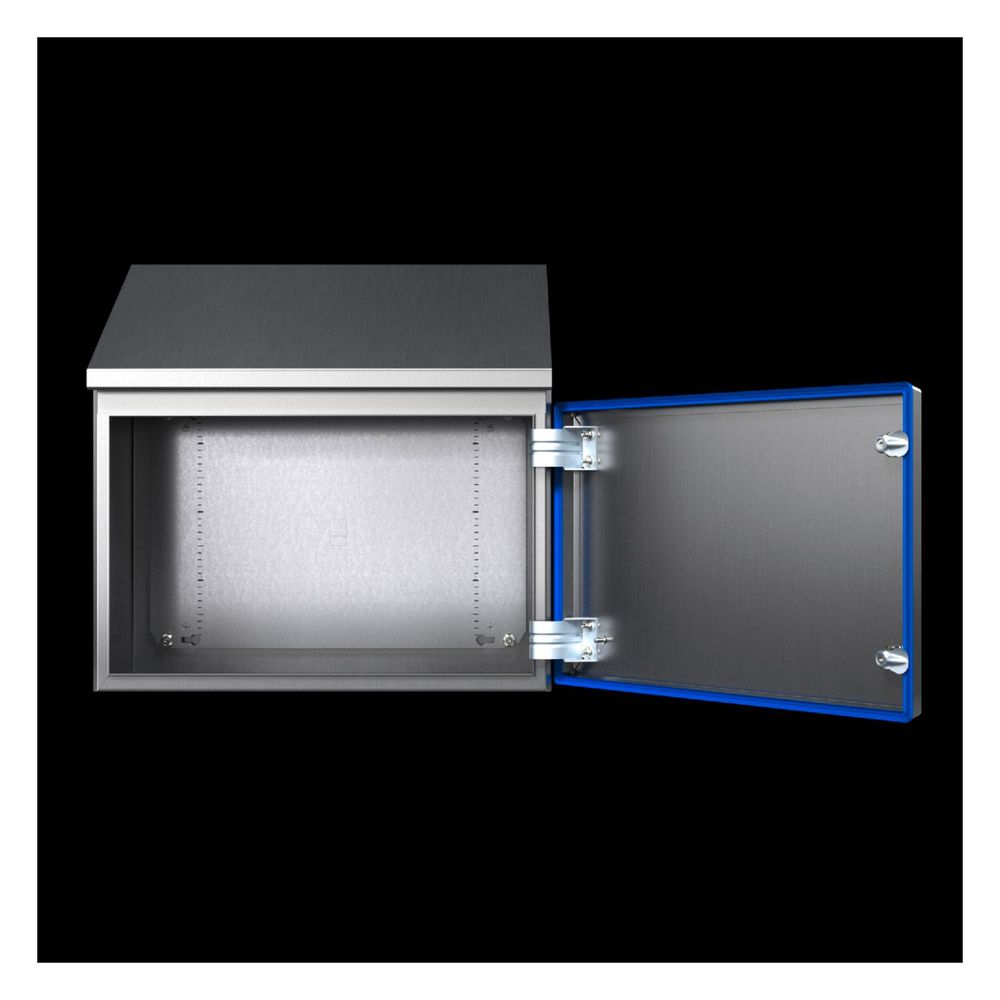

Das Gehäuse ist aus einem Stück gekantet und geschweißt, um Toträume und außenliegende Hohlräume konsequent zu vermeiden. Die Scharniere sind innerhalb des Dichtungsbereichs positioniert, was eine einfache und schnelle Reinigung der Außenflächen ermöglicht. Eine integrierte Tropfkante am Schrägdach schützt die obere Türdichtung zusätzlich vor Verschmutzungen. Die blau eingefärbte Silikondichtung sorgt für eine klare optische Unterscheidbarkeit von Lebensmitteln und gewährleistet einen spaltfreien Übergang zwischen Tür und Gehäuse.
Robuste Ausführung
Die Oberflächen von Gehäuse und Tür sind mit einem Strichschliff (Korn 400) versehen, der eine Rautiefe von unter 0,8 Mikrometer aufweist. Dies minimiert die Anhaftung von Partikeln und unterstützt die hygienische Instandhaltung. Mit einer Stoßfestigkeit gemäß IK08 bietet das System eine hohe mechanische Belastbarkeit und Flexibilität für dezentrale Maschinensteuerungen.
Technische Daten
- Breite: 810 mm
- Höhe vorne: 650 mm
- Höhe hinten: 821 mm
- Tiefe: 300 mm
- Abmessung Montageplatte: 750 mm x 575 mm
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP 66 / IP X9
- Stoßfestigkeit: IK08
- Anzahl Türen: 1
- Anzahl Verschlüsse: 2
Die Kombination aus hochwertigem Edelstahl, dem reinigungsfreundlichen Hygienic Design und der hohen Schutzklasse macht dieses Gehäuse zur optimalen Lösung für die Nahrungs- und Genussmittelindustrie. Die robuste Bauweise mit einer Montageplatte aus verzinktem Stahlblech und der wechselbare Türanschlag ermöglichen eine flexible und langlebige Installation in anspruchsvollen Produktionsumgebungen.
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 750 mm x 575 |
| Abmessungen allgemein | Breite: 810 mm Tiefe: 300 |
| Abmessungen HD Gehäuse | Breite: 810 mm Höhe vorne: 650 mm Höhe hinten: 821 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1315600 |
| Ausführung | Hygienic Design Gehäuse |
| Ausführung (Produktebene) | Hygienic Design Gehäuse |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Dezentrale Maschinensteuerung in hygienisch ausgeführten Standard-Gehäuselösungen für den Produktionsbereich / Rundum außenliegende spaltfreie und wechselbare Silikondichtung / Scharniere innerhalb des Dichtungsbereiches ermöglichen außen ein besonders reinigungsgerechtes Design / Kein außenliegender Hohlraum zwischen Gehäuse und Tür |
| Branchentext - Überschrift | Kompakt-Schaltschrank HD |
| Breite | 810 |
| Breite Montageplatte | 750 |
| EAN-13 | 4028177815667 |
| Eckmodell | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 39,5 kg |
| Gewicht (pro VE) | 39.5 |
| Höhe HD hinten | 821 |
| Höhe HD vorne | 650 |
| Höhe Montageplatte | 575 |
| Infotext Keyuser - nur intern | 23.10.2018 (ps): Die alte Norm für IP69K gibt es nicht mehr(Lt. MLotz raus) auf IP69 geändert |
| Katalogseite in HB 36 | 221 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse rundum geschlossen / Tür mit eingesteckter Dichtung / Türanschlag rechts, auf links wechselbar / Montageplatte |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: Edelstahl 1.4301 (AISI 304) / Montageplatte: Stahlblech / Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L) / Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt Dichtung: blau eingefärbt (RAL 5010) |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt / Dichtung: blau eingefärbt (RAL 5010) |
| PCF-Wert - Carbon footprint value | 121.98 |
| Product Carbon Footprint - PCF | 121,98 |
| Produktbeschreibung (Description Temporary) | Dachneigung 30° nach vorne |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Ja |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 66 / IP X9 |
| Schutzart NEMA | NEMA 1 / NEMA 3 / NEMA 3X / NEMA 4 / NEMA 4X / NEMA 12 / NEMA 13 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3 / Type 3X / Type 4 / Type 4X / Type 12 / Type 13 |
| Türöffnungswinkel | 125 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zertifikat DGUV HD | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Hygienic Design |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Wandgehäuse |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
