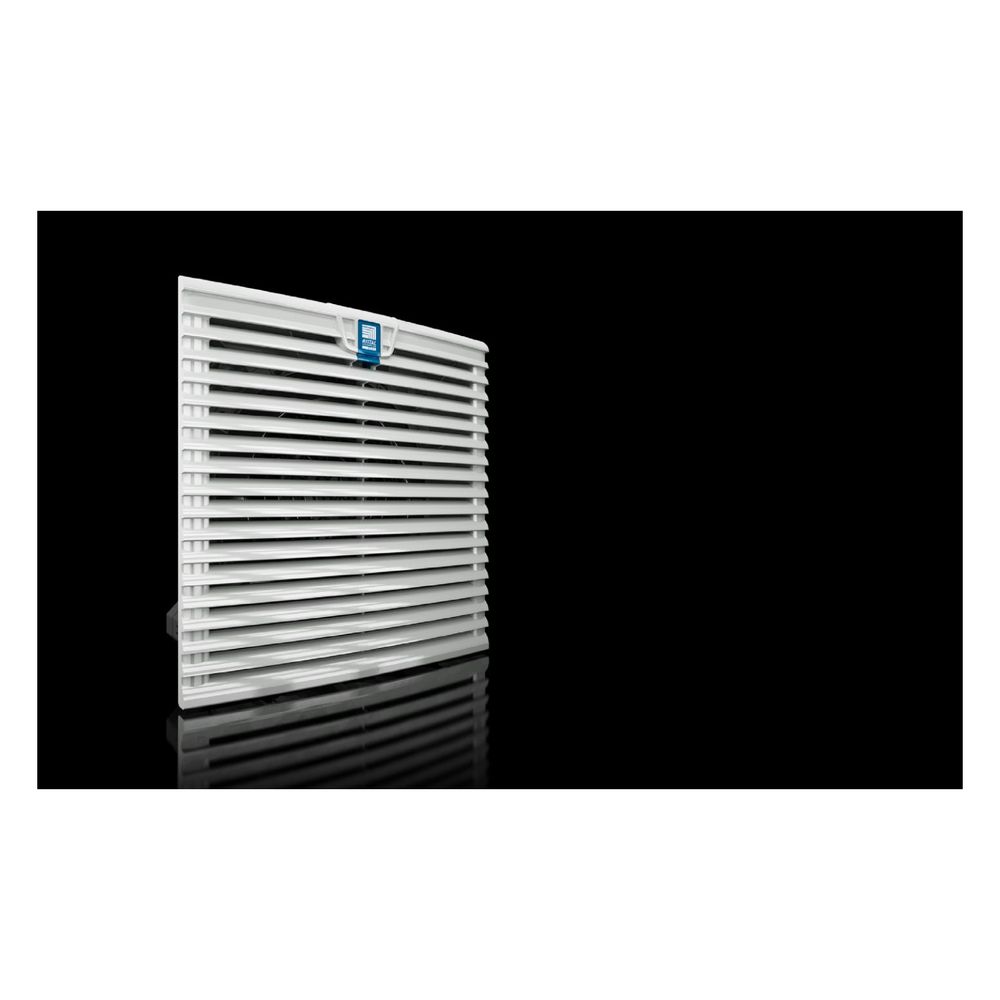

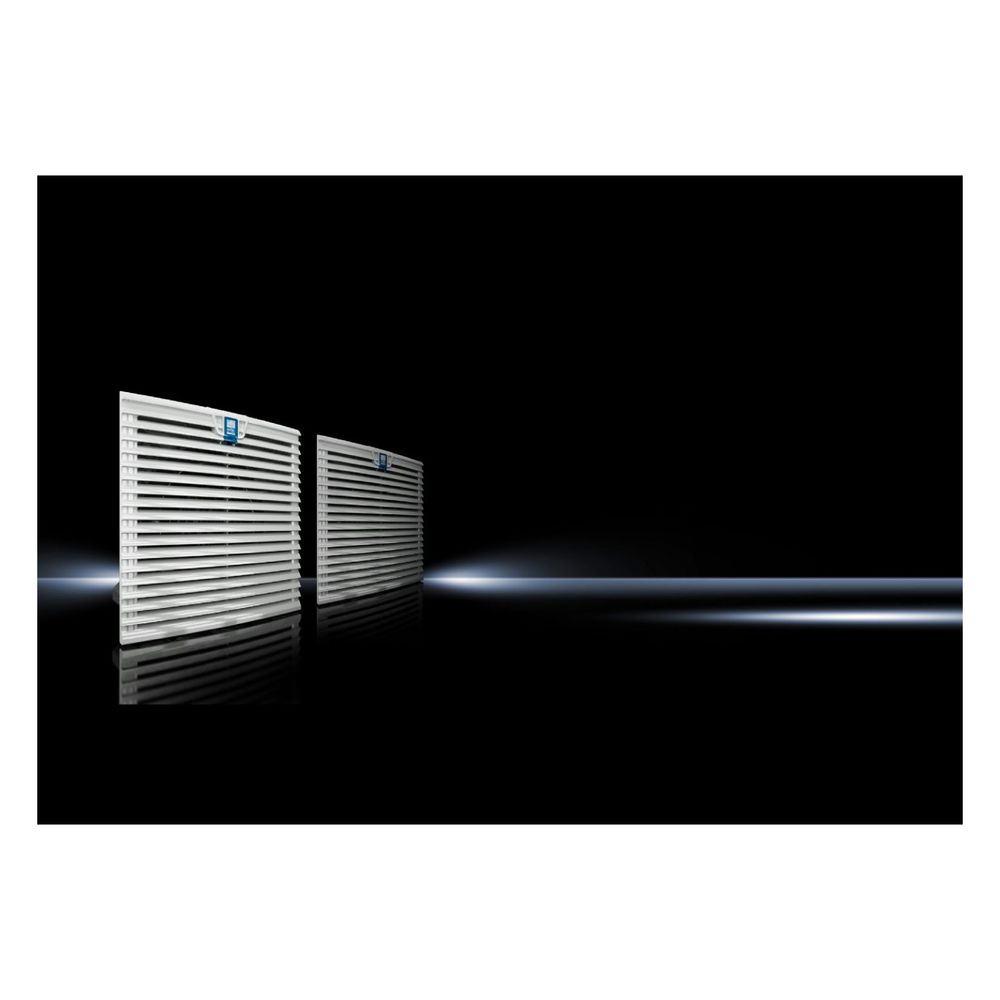

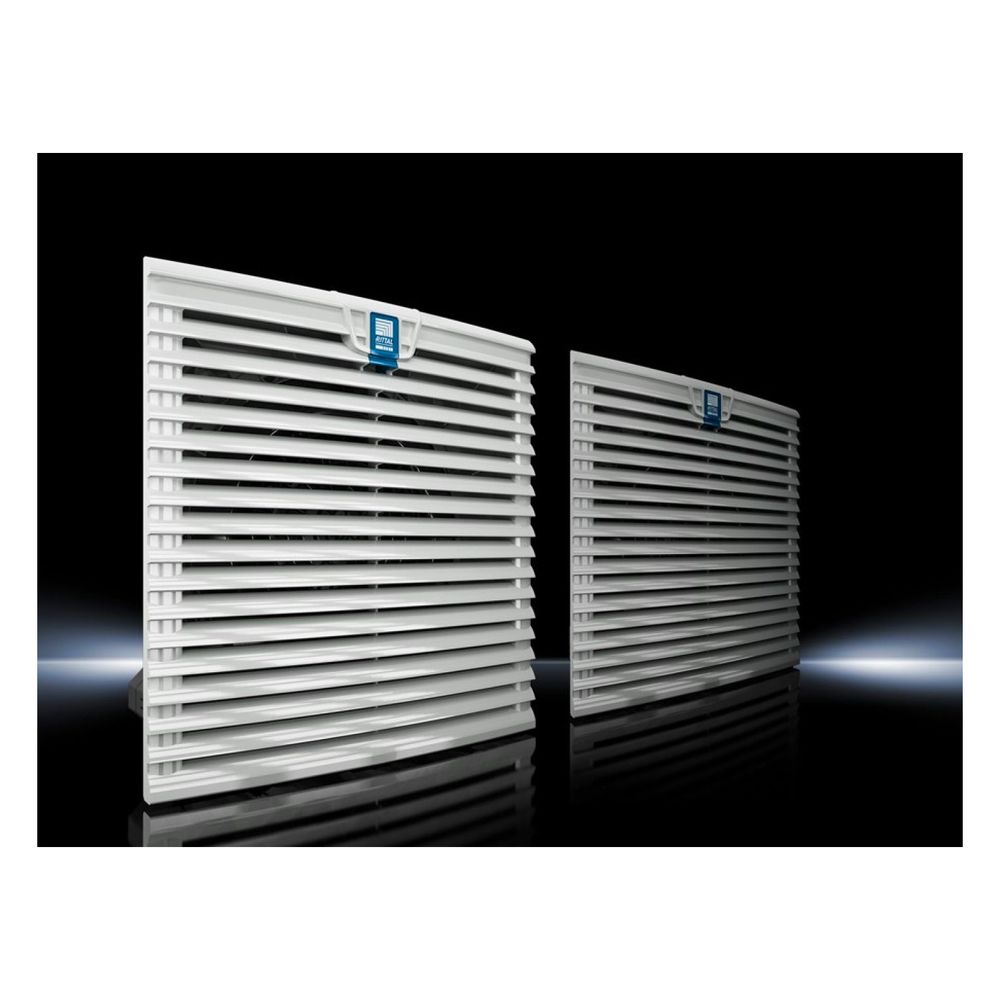

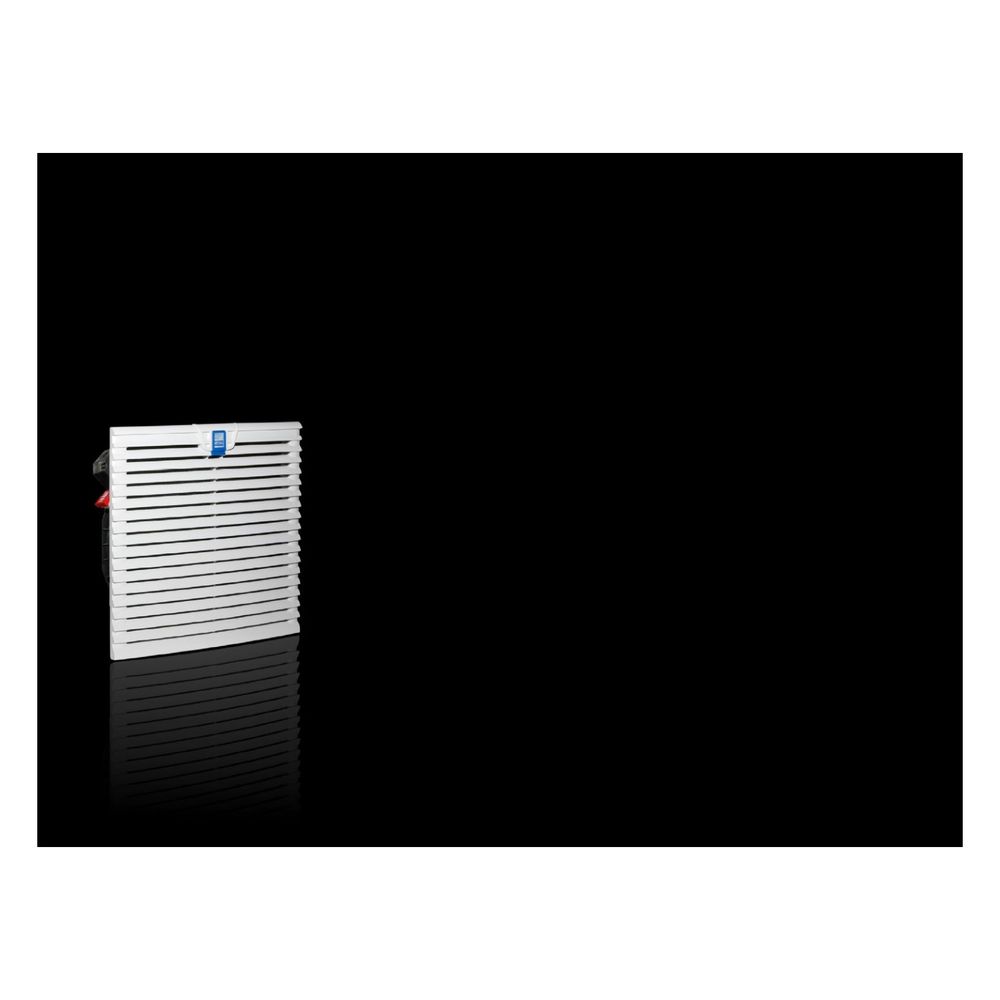

Rittal Filterlüfter TopTherm 3245.500, 890 m3/h, 200-240V, Kunststoff, RAL 7035
Der Rittal Filterlüfter der Serie TopTherm bietet eine energieeffiziente Klimatisierungslösung für Schaltschränke mittels moderner Diagonal-EC-Lüftertechnologie. Die einbaufertige Einheit ermöglicht eine werkzeuglose Montage per Schnappbefestigung und zeichnet sich durch eine Luftleistung von 890 m³/h aus. Dank der integrierten Steuerschnittstelle mit Tachosignalausgang ist eine präzise Regelung sowie Überwachung der Lüfterdrehzahl und -funktion möglich.
Effiziente Luftführung und Montage
Die Ausblasrichtung des Ventilators verläuft diagonal nach außen, was eine gleichmäßige Luftverteilung innerhalb des Gehäuses begünstigt. Die Förderrichtung lässt sich bei Bedarf durch einfaches Drehen des Lüftermoduls anpassen. Für anspruchsvolle Umgebungsbedingungen kann die Schutzart durch optionales Zubehör wie Faltenfilter oder Strahlwasserhauben bis auf IP56 gesteigert werden. Der Betrieb ist in einem Temperaturbereich von -25 °C bis 55 °C ausgelegt.
Technische Daten
- Luftleistung (freiblasend): 890 m³/h
- Bemessungsbetriebsspannung: 200 - 240 V, 1~, 50/60 Hz
- Nennleistung: 165 W
- Schutzart (Standard): IP54
- Abmessungen (B x H): 323 x 323 mm
- Einbautiefe: 130,5 mm
- Aufbautiefe: 25 mm
- Montageausschnitt (B x H): 292 x 292 mm
- Schalldruckpegel: 72 dB(A)
- Lebensdauer: 59.000 h
Dieser Filterlüfter kombiniert eine robuste Bauweise in RAL 7035 mit einer hohen Energieeffizienz durch EC-Motor-Technologie. Mit einer Luftleistung von 890 m³/h und der integrierten Steuerschnittstelle eignet sich das System ideal für eine zuverlässige und überwachbare Schaltschrankklimatisierung. Die einfache Handhabung bei Montage und Wartung reduziert den Zeitaufwand bei der Inbetriebnahme.
Lieferumfang
- 1x Filterlüfter
- 1x Vliesfiltermatte
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 323 mm Höhe: 323 |
| Anzahl der Lüfter | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Nein |
| Approbation CUR | Ja |
| Approbation DNV GL | Nein |
| Approbation EAC | Ja |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3245500 |
| Aufbautiefe | 25 |
| Ausführung | Wandanbau EC |
| Ausführung (Produktebene) | Wandanbau / EC |
| Ausführung Ventilator | Diagonal, EC-Motor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 200 V - 240 V, 1~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 220 / 230 / 240 |
| Bemessungsstrom max | Bei 50 Hz: 1,33 A Bei 60 Hz: 1,33 |
| Bemessungsstrom max 50 Hz | 1.33 |
| Bemessungsstrom max 60 Hz | 1.33 |
| benötigter Ausbruch Breite | 292 |
| benötigter Ausbruch Höhe | 292 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 292 mm Ausbruch-Höhe: 292 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -25 |
| Betriebstemperaturbereich | -25 °C...55 |
| Branchentext - Bulletpoints | Komplette Lüftereinheit zur werkzeuglosen Montage in Flächen / Luftleistung von 20 - 900 m³/h / Schutzart standardmäßig IP 54 |
| Branchentext - Überschrift | Filterlüfter |
| Breite | 323 |
| Color (Variant level) | RAL 7035 |
| Dachlüfter | Nein |
| EAN-13 | 4028177652262 |
| ECCN Code | NOT_RELEVANT |
| Einbauabmessungen | Aufbautiefe: 25 mm Einbautiefe: 130,5 |
| Einbautiefe | 130.5 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 292 mm Ausbruch-Breite: 292 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Nein |
| Gewicht | 4,16 kg |
| Gewicht (pro VE) | 3.46 |
| Großhandel - gelistete Nummer | 480209 |
| Großhandel - gelistete Nummer Schweden | 49005014 |
| Hinweis | Zur Erhöhung der Luftleistung kann optional ein Faltenfilter eingesetzt werden (siehe Kennlinie). Dieser kann sowohl bei den Filter- & Dachlüftern und bei den Austrittsfiltern verwendet werden. Für einen noch effizienteren Betrieb oder zur Überwachung der Filterlüfter wird der Einsatz der Drehzahlregler EC für EC-Filterlüfter empfohlen (ab Luftleistung 180 m³/h). |
| Hinweis allgemein | Zur Erhöhung der Luftleistung kann optional ein Faltenfilter eingesetzt werden (siehe Kennlinie). Dieser kann sowohl bei den Filter- & Dachlüftern und bei den Austrittsfiltern verwendet werden. / Für einen noch effizienteren Betrieb oder zur Überwachung der Filterlüfter wird der Einsatz der Drehzahlregler EC für EC-Filterlüfter empfohlen (ab Luftleistung 180 m³/h). |
| Höhe | 323 |
| Katalogseite in HB 36 | 462 |
| Klimatisierungsart und Leistung für Filterfunktion | Lüften ab 500 m³/h |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Lebensdauer Zahl | 59000 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Vliesfiltermatte |
| Luftleistung (freiblasend) | Luftleistung bei 50 Hz: 890 m³/h Luftleistung bei 60 Hz: 890 m³/h |
| Luftleistung freiblasend (mit Faltenfilter) | Bei 50 Hz: 1.125 m³/h Bei 60 Hz: 1.125 m³/h |
| Luftleistung freiblasend (mit Faltenfilter), 50 Hz | 1125 |
| Luftleistung freiblasend (mit Faltenfilter), 60 Hz | 1125 |
| Luftleistung freiblasend (mit Vliesfilter) | Bei 50 Hz: 890 m³/h Bei 60 Hz: 890 m³/h |
| Luftleistung freiblasend (mit Vliesfilter), 50 Hz | 890 |
| Luftleistung freiblasend (mit Vliesfilter), 60 Hz | 890 |
| Luftleistung mit Austrittfilter inkl Vliesfiltermatte | 1 x 3243200: 630 m³/h / 2 x 3243200: 770 m³/h |
| Luftleistung mit Austrittsfilter inkl Faltenfilter | 1 x 3243200: 930 m³/h / 2 x 3243200: 1060 m³/h |
| Luftleistung Venilatoren | Bei 50 Hz: 890 m³/h Bei 60 Hz: 890 m³/h |
| Material für Filterfunktion | Kunststoff |
| Mit Filter | Ja |
| Montageart | Schnappbefestigung |
| Montageart für Filterfunktion | Wand-/Türintegration |
| Nennleistung Pel | Bei 50 Hz: 165 W Bei 60 Hz: 165 |
| Nennleistung Pel 50 Hz | 165 |
| Nennleistung Pel 60 Hz | 165 |
| Produktbeschreibung (Description Temporary) | Energieeffiziente Ausführung der TopTherm Filterlüfter mit Diagonal-Lüftertechnologie. Lüfter 3240.50x bis 3245.51x regel- und überwachbar. Über die standardmäßig integrierte Steuerschnittstelle mit Tachosignal-Ausgang ist die Ansteuerung des Lüfters sowie eine Überwachung der Lüfterdrehzahl und -funktion möglich. |
| REACH - Deklarationspflichtig | Nein |
| Schalldruckpegel | Bei 50 Hz: 72 dB(A) Bei 60 Hz: 72 dB(A) |
| Schalldruckpegel, 50 Hz | 72 |
| Schalldruckpegel, 60 Hz | 72 |
| Schutzart (IP) | IP54 |
| Schutzart IP nach IEC 60529 | IP 51 mit Vliesfilter/Faltenfilter / IP 52 mit Faltenfilter und Absorbermatte / IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Schutzart NEMA | Type 1 / Type 12 / Type 3 / Type 3R mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Spannungsart | AC |
| Steuerschnittstelle | Ja |
| Temperaturbereich | Betriebstemperatur min: -25 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Umlüfter | Nein |
| Verpackungseinheit | 1 |
| Volumenstrom, freiblasend | 900 cbm/h |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 4 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 4 |
| Zeige Link zum Kennlinienfeld | Ja |
| WEEE-Nr. | 11161726 |
