Beschreibung

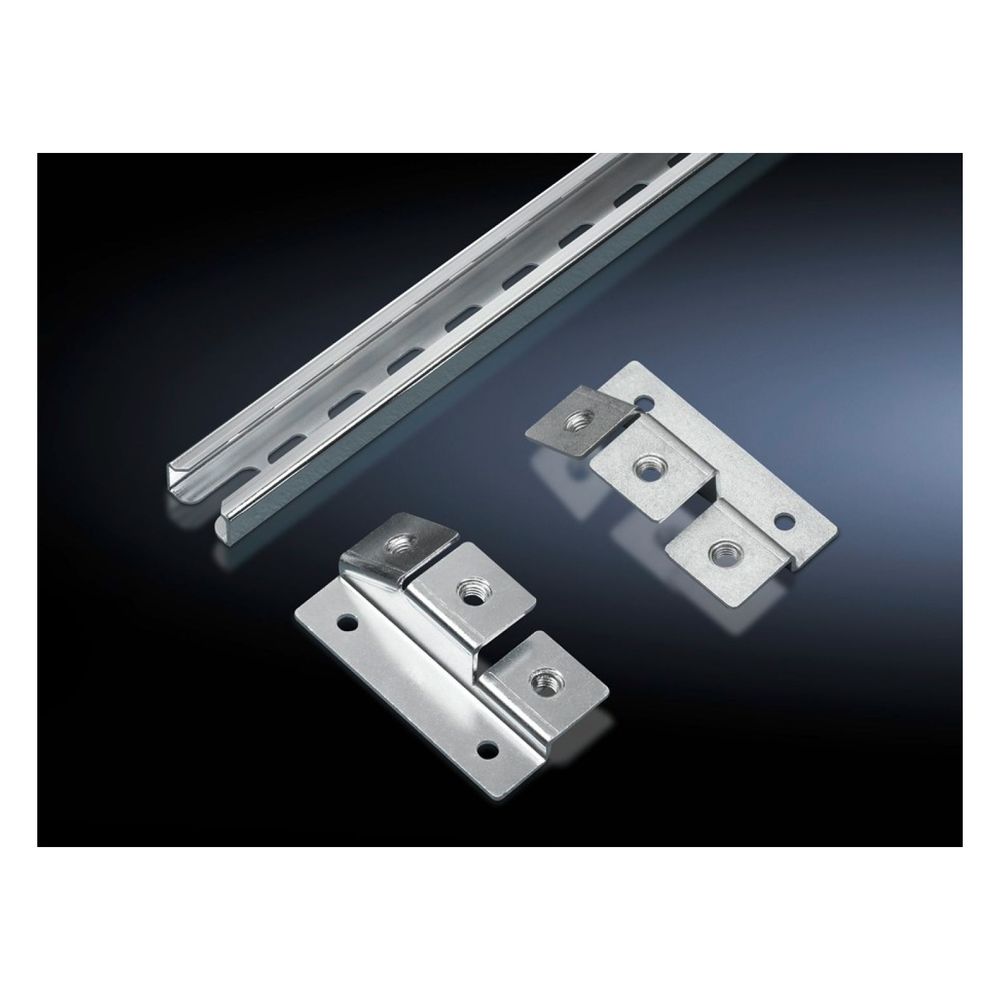

Rittal Kabelabfangschiene CM 5001081, 699mm, Stahlblech, Verzinkt
Diese Kabelabfangschiene aus verzinktem Stahlblech dient der effektiven Zugentlastung bei der Kabeleinführung in Schaltschränken. Mit einer Länge von 699 mm ist sie präzise auf eine Schrankbreite von 800 mm abgestimmt und unterstützt zudem die 482,6 mm (19 Zoll)-Montage.
Flexible Montageoptionen
Die im Lieferumfang enthaltenen Befestigungswinkel erlauben eine individuelle Anpassung an die jeweilige Einbausituation auf der Montageplatte. Es stehen drei Varianten zur Verfügung: eine gerade Montage mit 10 mm oder 23 mm Abstand zur Montageplatte sowie eine geneigte Ausrichtung. Zudem ist der Einsatz in den Sockelsystemen VX und VX Edelstahl möglich.
Kompatibilität und Anwendung
Die robuste Konstruktion ist für eine Vielzahl von Gehäusetypen ausgelegt, darunter VX, TS, VX SE, TP sowie Kompakt-Schaltschränke HD. Die exakte Abstimmung auf die Schrankbreite von 800 mm stellt eine organisierte Leitungsführung sicher.
Technische Daten
- Länge: 699 mm
- Passend für Breite: 800 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
- Geeignet für 19 Zoll-Montage: Ja
- Gewicht: 0,454 kg
Die Kabelabfangschiene bietet eine stabile Lösung für die professionelle Kabelführung. Durch die flexible Montage und die passgenaue Auslegung auf 800 mm breite Gehäuse wird eine sichere Zugentlastung ermöglicht, die den Anforderungen moderner Schaltschrankinstallationen entspricht.
Lieferumfang
- 1x Kabelabfangschiene
- 2x Befestigungswinkel
- Befestigungsschrauben
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 699 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5001081 |
| Ausführung | sonstige |
| Breite | 800 |
| Brillenflansch | Metall |
| EAN-13 | 4028177502956 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten | gerade, mit 23 mm Abstand zur Montageplatte / gerade, mit 10 mm Abstand zur Montageplatte / geneigt, zur Montageplatte |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite/-tiefe 800 mm bei Montage an den Sockel-Eckstücken, in Verbindung Innensechsrund-Blechschrauben |
| Einbaumöglichkeiten VX Sockel, Edelstahl | In Sockelbreite 800 mm, in Verbindung mit Innensechsrund-Schrauben M6 und Mutter M6 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelabfangung und -fixierung |
| Geeignet für 482,6 mm (19 Zoll)-Montage | Ja |
| Gewicht | 0,8 kg |
| Gewicht (pro VE) | 0.454 |
| Katalogseite in HB 36 | 1059 |
| Lieferumfang (Produktebene) | Inkl. zwei Befestigungswinkeln und Befestigungsschrauben |
| Länge | 699 |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX / Sockel-System VX, Edelstahl |
| Passend für Breite | 800 |
| Passend für Gehäusetyp | VX / TS / VX SE / TP / Kompakt-Schaltschrank HD |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 800 mm Gehäusetyp: TS Gehäusetyp: VX SE Gehäusetyp: TP Gehäusetyp: Kompakt-Schaltschrank HD |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX TS VX SE TP Kompakt-Schaltschrank HD Breite: = 800 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 1.7 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 1,7 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Zur Zugentlastung bei der Kabeleinführung. Die Länge der Kabelabfangschiene ist auf die Breite der Montageplatte abgestimmt. Die im Lieferumfang enthaltenen Befestigungswinkel ermöglichen drei verschiedene Einbausituationen auf der Montageplatte. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Verpackungseinheit | 1 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
