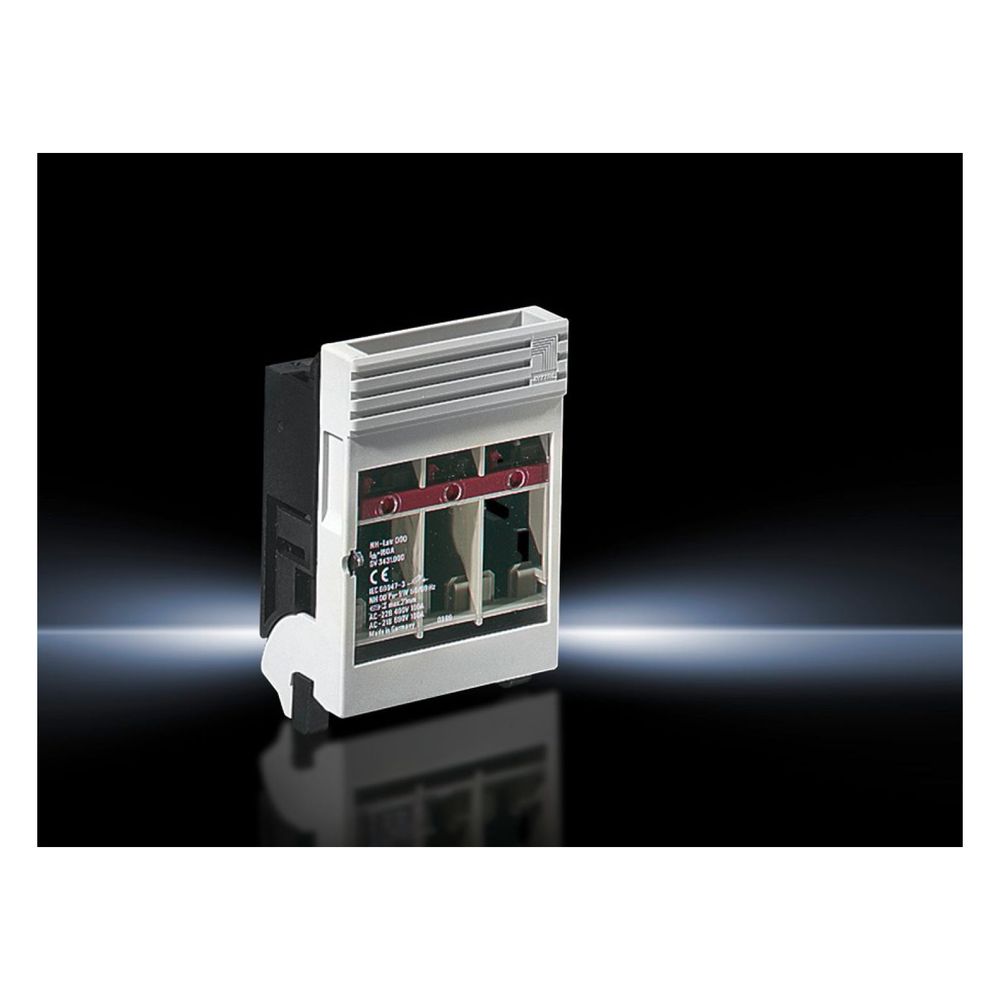

Rittal NH-Sicherungslasttrenner RiLine 3431000, 100A, 3-polig, 89x141,5mm, Glasfaserverstärktes Polyamid, Schwarz/Lichtgrau
Der Rittal NH-Sicherungslasttrenner aus der Serie RiLine ist für den Montageplattenaufbau konzipiert und ermöglicht eine sichere Stromverteilung in 3-poligen Systemen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsdauerstrom von 100 A eignet sich das Gerät für den Einsatz in industriellen Schaltanlagen. Die robuste Konstruktion besteht aus glasfaserverstärktem Polyamid, während die Kontaktbahnen aus versilbertem Hartkupfer gefertigt sind.
Funktion und Anschluss
Das Gerät der Baugröße 000 verfügt über eine Rahmenklemme für Rundleiter von 1,5 bis 50 mm². Der Leitungsabgang kann wahlweise oben oder unten erfolgen, was eine flexible Installation unterstützt. Die Bedienung erfolgt über einen frontseitig angebrachten Deckelgriff. Die frontseitige Schutzart beträgt IP20.
Technische Daten
- Baugröße: 000
- Bemessungsdauerstrom: 100 A
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leiterquerschnitt: 1,5 - 50 mm²
- Breite: 89 mm
- Höhe: 141,5 mm
- Schutzart (frontseitig): IP20
Dieser Sicherungslasttrenner bietet eine kompakte Lösung für die Absicherung elektrischer Anlagen. Durch die Kombination aus hochwertigen Materialien und flexiblen Anschlussmöglichkeiten für Rundleiter bis 50 mm² ist eine zuverlässige elektrische Verbindung sichergestellt. Mit einer Bemessungsspannung von 690 V und einem Nennstrom von 100 A deckt das 3-polige System vielfältige Anforderungen in der Schaltanlagentechnik ab.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 89 mm Höhe: 141,5 |
| Anschluss von Rundleitern | 1,5 - 50 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3431000 |
| Ausführung | Für Montageplattenaufbau |
| Ausführung (Variantenebene) | Für Montageplattenaufbau |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 100 |
| Bemessungsdauerstrom Iu | 100 |
| Breite | 89 |
| Color (Product level) | Chassis: RAL 9011 / Deckel: RAL 7035 |
| EAN-13 | 4028177042391 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 9011 Deckel: RAL 7035 |
| Für Baugröße | 000 |
| Für Montageplattenaufbau | Ja |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,453 kg |
| Gewicht (pro VE) | 0.451 |
| Höhe | 141.5 |
| Katalogseite in HB 36 | 325 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 10 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 10 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 10 mm Klemmraum-Höhe: 10 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 10 x 10 x |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Glasfaserverstärktes Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 100 |
| NH-Baugröße | 000 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 1,5 - 50 |
| Querschnitt Rundleiter max | 50 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
