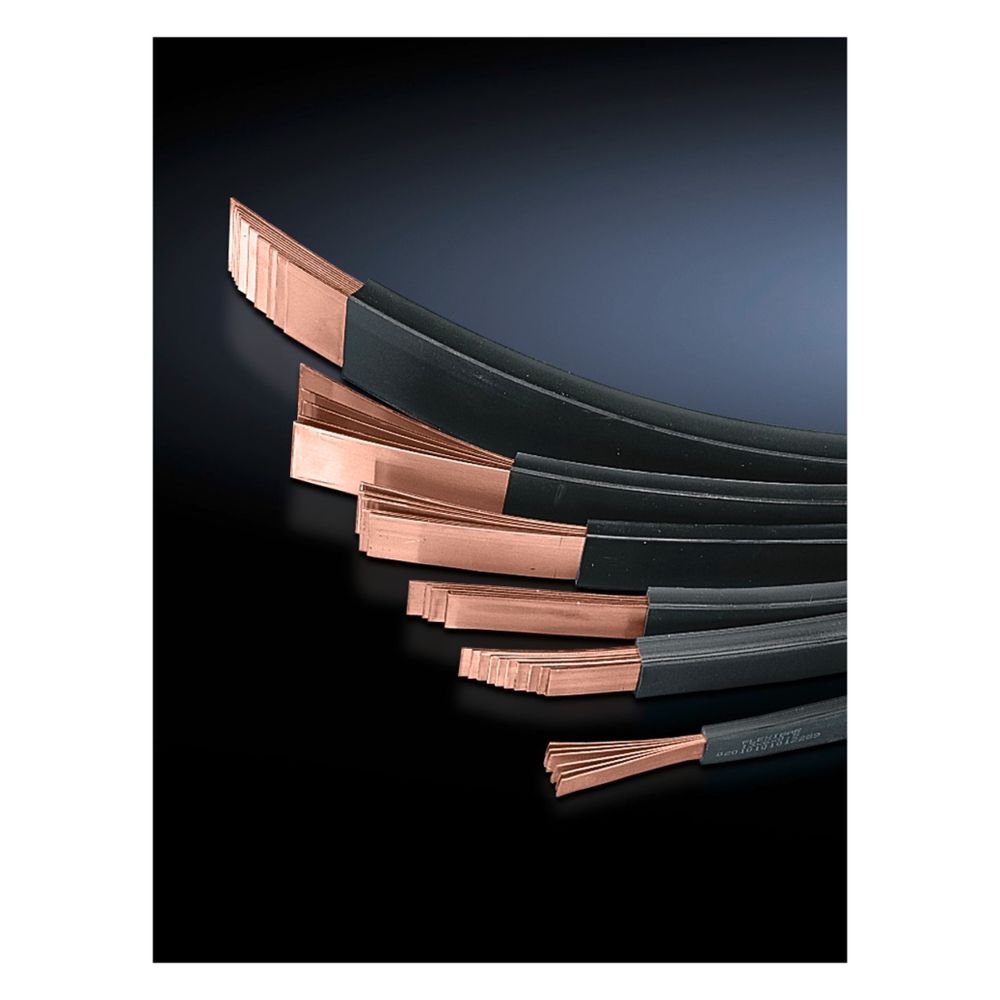

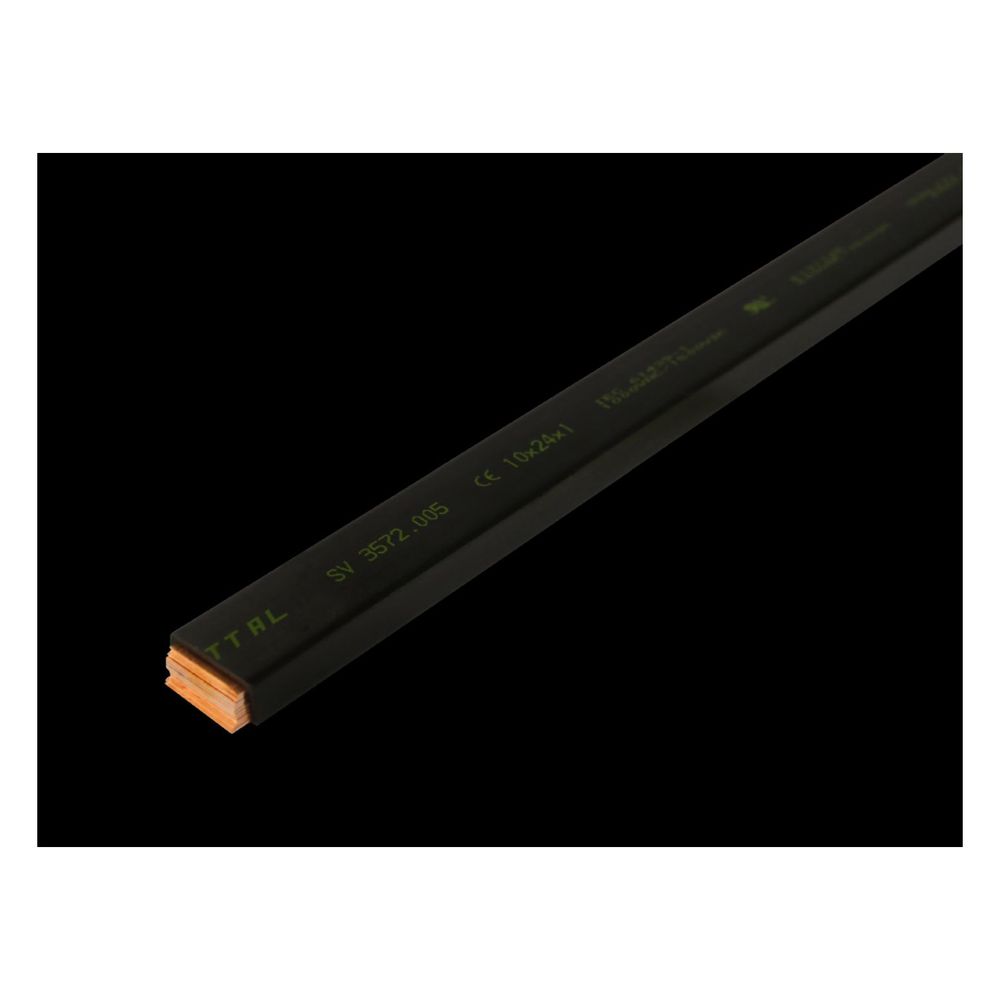

Rittal Lamellierte Kupferschiene RiLine, 2.000mm, 10x24x1mm, Kupfer

Die lamellierte Kupferschiene aus der Serie RiLine von Rittal ermöglicht eine effiziente Stromverteilung in Sammelschienensystemen. Mit einer Länge von 2000 mm und einem Aufbau aus 10 Lamellen aus hochreinem Elektrolytkupfer F20 bietet das Bauteil eine hohe Leitfähigkeit. Die Schiene ist individuell ablängbar und für anspruchsvolle industrielle Anwendungen konzipiert.

Material und Isolierung

Die Kupferschienen sind mit einer hochbeständigen Vinyl-Mischung isoliert, die eine Durchschlagfestigkeit von 20 kV/mm aufweist. Das Material zeichnet sich durch eine Dehnung von 370 % aus und erfüllt die Anforderungen an das Brandverhalten gemäß UL-94 V0. Der zulässige Temperaturbereich für den Einsatz der Isolierung erstreckt sich von -30 °C bis +105 °C.

Thermische Belastbarkeit

Die Strombelastbarkeit der Schiene ist abhängig von der zulässigen Temperaturerhöhung. Bei einer Erhöhung um 30 K beträgt der Bemessungsstrom 585 A, bei 50 K sind 770 A und bei 70 K bis zu 920 A möglich. Die resultierende Leitertemperatur ergibt sich dabei aus der Summe der Umgebungstemperatur und der jeweiligen Temperaturerhöhung.

Technische Daten

• Länge: 2000 mm
• Anzahl Lamellen: 10
• Lamellenbreite: 24 mm
• Lamellenstärke: 1 mm
• Bemessungsstrom (30 K): 585 A
• Bemessungsstrom (50 K): 770 A
• Bemessungsstrom (70 K): 920 A
• Durchschlagfestigkeit: 20 kV/mm
• Material: Elektrolytkupfer F20

Durch die Kombination aus hochreinem Elektrolytkupfer und einer robusten Vinyl-Isolierung bietet diese Kupferschiene eine zuverlässige Lösung für die Stromführung. Mit einer Länge von 2000 mm und einer flexiblen Anpassbarkeit durch individuelles Ablängen unterstützt sie eine präzise Installation. Die hohe Stromtragfähigkeit von bis zu 920 A bei 70 K Temperaturerhöhung macht sie zu einer leistungsstarken Komponente für professionelle Sammelschienensysteme.
