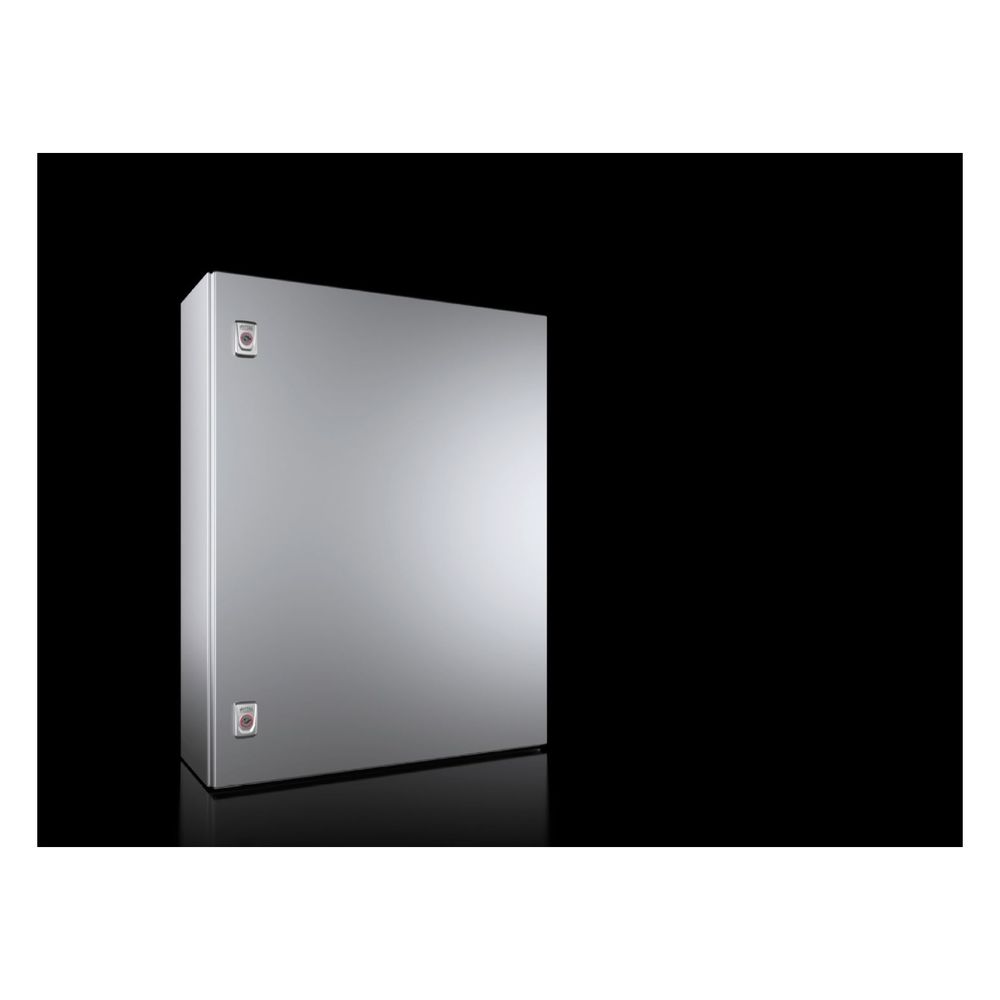

Rittal Kompakt-Schaltschrank AX, 600x760x210mm, Edelstahl 1.4301, Edelstahl
Der Rittal Kompakt-Schaltschrank AX 1012000 aus hochwertigem Edelstahl 1.4301 (AISI 304) bietet eine robuste Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das Gehäuse für den Einsatz in Innen- und Außenbereichen. Die Konstruktion zeichnet sich durch eine hohe Widerstandsfähigkeit und eine präzise Verarbeitung aus.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem einteiligen, gekanteten und geschweißten Edelstahlkorpus, der durch eine umlaufende PU-Schaum-Dichtung an der Tür optimal abgedichtet ist. Die Oberfläche ist mit einem Strichschliff (Korn 400) versehen, was eine hohe Korrosionsbeständigkeit sicherstellt. Mit einer Stoßfestigkeit gemäß IK10 ist das Gehäuse für mechanische Beanspruchungen ausgelegt. Die Kabeleinführung erfolgt geschützt von unten.
Flexibler Innenausbau
Für eine effiziente Montage ist eine verzinkte Stahlblech-Montageplatte enthalten. Das Gehäuse verfügt über ein integriertes Nockensystem, das einen umfangreichen Systemausbau ohne zusätzliche Bohrungen ermöglicht. Die Tür ist mit zwei Vorreiberverschlüssen inklusive 3 mm Doppelbart-Einsatz ausgestattet und bietet einen Öffnungswinkel von 130 Grad für einen komfortablen Zugang zu den installierten Komponenten.
Dieser Schaltschrank vereint hohe Schutzanforderungen mit einer flexiblen Montage. Dank internationaler Approbationen wie UL, CSA und BV ist das Gehäuse universell einsetzbar. Mit Abmessungen von 600 x 760 x 210 mm und einer stabilen Materialstärke von 1,5 mm am Gehäuse sowie 2 mm an der Tür bietet es eine langlebige Basis für industrielle Steuerungen und Automatisierungstechnik.
Technische Daten
- Breite: 600 mm
- Höhe: 760 mm
- Tiefe: 210 mm
- Schutzart: IP 66
- NEMA-Schutzart: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse: Edelstahl 1.4301 (AISI 304)
- Abmessung Montageplatte: 550 mm x 735 mm
- Materialstärke Gehäuse: 1,5 mm
- Materialstärke Tür: 2 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 735 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 760 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1012000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 600 |
| Breite Montageplatte | 550 |
| EAN-13 | 4028177815001 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 28,57 kg |
| Gewicht (pro VE) | 28.6 |
| Höhe | 760 |
| Höhe Montageplatte | 735 |
| Katalogseite in HB 36 | 239 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 96.15 |
| Product Carbon Footprint - PCF | 96,15 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
