Beschreibung

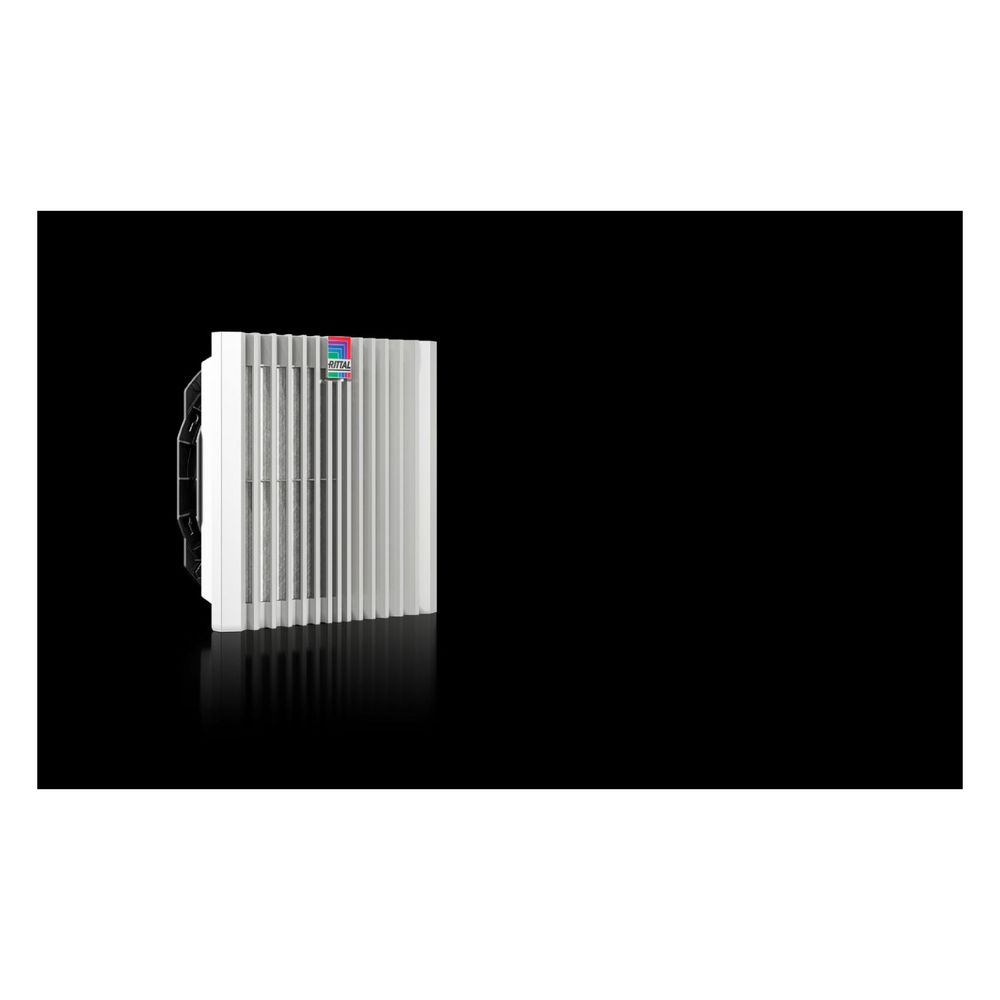

Rittal Filterlüfter Blue e+ SK 3241700, 272/280 m3/h 230V, Kunststoff, RAL 7035
Der Rittal Blue e+ Filterlüfter ermöglicht eine effiziente Schaltschrankklimatisierung durch moderne Diagonallüftertechnik. Die Einheit überzeugt durch hohe Druckstabilität sowie eine konstante Luftleistung und ist für den Wandeinbau konzipiert. Dank der werkzeuglosen Schnappbefestigung lässt sich das System schnell und unkompliziert in Flächen montieren.
Effiziente Entwärmung durch Diagonallüftertechnik
Die eingesetzte Diagonallüftertechnik sorgt für eine gleichmäßige Belüftung des Schaltschrankes. Durch die diagonale Ausströmrichtung wird eine effektive Entwärmung der verbauten Komponenten sichergestellt. Das Gehäuse aus Kunststoff in RAL 7035 ist robust ausgeführt und erfüllt standardmäßig die Schutzart IP54, was einen zuverlässigen Betrieb in anspruchsvollen Umgebungen unterstützt.
Montage und Wartung
Die Montage erfolgt werkzeuglos mittels optimierter Rasthaken, was die Installationszeit am Schrank reduziert. Für Wartungsarbeiten verfügt das Lamellengitter über einen Öffnungsmechanismus, der einen schnellen Filterwechsel ermöglicht. Der elektrische Anschluss erfolgt über eine Federzugklemme.
Technische Daten
- Luftleistung (freiblasend mit Faltenfilter): 272 m³/h (50 Hz) / 280 m³/h (60 Hz)
- Bemessungsbetriebsspannung: 230 V, 1~, 50/60 Hz
- Schutzart: IP54
- Abmessungen (B x H x T): 255 mm x 255 mm x 129 mm
- Montageausschnitt: 224 mm x 224 mm
- Schalldruckpegel: 53 dB(A) (50 Hz) / 54 dB(A) (60 Hz)
- Nennleistung: 43,2 W (50 Hz) / 54,5 W (60 Hz)
- Betriebstemperatur: -30 °C bis 55 °C
- Vorsicherung: 4 A
Dieses System bietet eine leistungsstarke Lösung zur Schaltschrankentlüftung mit einer Luftleistung von bis zu 280 m³/h bei 60 Hz. Die Kombination aus hoher Druckstabilität, der Schutzart IP54 und der werkzeuglosen Montage macht den Filterlüfter zu einer zuverlässigen Komponente für die industrielle Klimatisierung. Mit einer Nennleistung von maximal 54,5 W arbeitet das Gerät effizient und sorgt durch den integrierten Faltenfilter für eine saubere Luftzufuhr.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 255 mm Höhe: 255 mm Tiefe: 129 |
| Anzahl der Lüfter | 1 |
| Artikelnummer | RITTAL-3241700 |
| Ausführung | Wandanbau |
| Ausführung (Produktebene) | Wandanbau |
| Ausführung Ventilator | Diagonal, Spaltpolmotor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 230 V, 1~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 230 |
| Bemessungsstrom max | Bei 50 Hz: 0,27 A Bei 60 Hz: 0,32 |
| Bemessungsstrom max 50 Hz | 0.27 |
| Bemessungsstrom max 60 Hz | 0.32 |
| benötigter Ausbruch Breite | 224 |
| benötigter Ausbruch Höhe | 224 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 224 mm Ausbruch-Höhe: 224 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -30 |
| Betriebstemperaturbereich | -30 °C...55 |
| Breite | 255 |
| Color (Variant level) | RAL 7035 |
| Dachlüfter | Nein |
| EAN-13 | 4028177998063 |
| Einbauabmessungen | Einbautiefe: 108 |
| Einbautiefe | 108 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 224 mm Ausbruch-Breite: 224 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Ja |
| Gewicht | 2,402 kg |
| Gewicht (pro VE) | 1.8 |
| Hinweis | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Hinweis allgemein | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Höhe | 255 |
| Label | High sustainability |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -30 |
| Lagertemperaturbereich | -30 °C...70 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Faltenfilter |
| Luftleistung (freiblasend) | Luftleistung bei 50 Hz: 225 m³/h Luftleistung bei 60 Hz: 245 m³/h |
| Luftleistung freiblasend (mit Faltenfilter) | Bei 50 Hz: 272 m³/h Bei 60 Hz: 280 m³/h |
| Luftleistung freiblasend (mit Faltenfilter), 50 Hz | 272 |
| Luftleistung freiblasend (mit Faltenfilter), 60 Hz | 280 |
| Luftleistung freiblasend (mit Vliesfilter) | Bei 50 Hz: 225 m³/h Bei 60 Hz: 245 m³/h |
| Luftleistung freiblasend (mit Vliesfilter), 50 Hz | 225 |
| Luftleistung freiblasend (mit Vliesfilter), 60 Hz | 245 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter | Bei 50 Hz: 242 m³/h Bei 60 Hz: 246 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter 50 Hz | 242 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter 60 Hz | 246 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter | Bei 50 Hz: 173 m³/h Bei 60 Hz: 187 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter 50 Hz | 173 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter 60 Hz | 187 |
| Luftleistung Venilatoren | Bei 50 Hz: 225 m³/h Bei 60 Hz: 245 m³/h |
| Material (Produktebene) | Kunststoff |
| Mit Filter | Ja |
| Mit Schutzabdeckung | Ja |
| Montageart | Schnappbefestigung |
| Nennleistung Pel | Bei 50 Hz: 43,2 W Bei 60 Hz: 54,5 |
| Nennleistung Pel 50 Hz | 43.2 |
| Nennleistung Pel 60 Hz | 54.5 |
| Produktbeschreibung (Description Temporary) | Filterlüfter mit Diagonallüftertechnik sind druckstabiler und bieten eine konstantere Luftleistung. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. |
| RAL-Nummer | 7035 |
| Schalldruckpegel | Bei 50 Hz: 53 dB(A) Bei 60 Hz: 54 dB(A) |
| Schalldruckpegel, 50 Hz | 53 |
| Schalldruckpegel, 60 Hz | 54 |
| Schutzart (IP) | IP54 |
| Schutzart IP nach IEC 60529 | IP 54 mit Vliesfilter/Faltenfilter / IP 55 mit Faltenfilter und Absorbermatte / IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Schutzart NEMA | Type 12 mit Vliesfilter/Faltenfilter / Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Temperaturbereich | Betriebstemperatur min: -30 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -30 °C Lagertemperatur max: 70 |
| Tiefe | 129 |
| Umlüfter | Ja |
| Verpackungseinheit | 1 |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 4 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 4 |
| Vorteile | Höchste Luftleistung durch Faltenfilter im Auslieferzustand / Leichter Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter / Schnellere Montage am Schrank durch optimierte Rasthaken / Diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Belüftung des Schaltschrankes / Werkzeuglose Montage |
| WEEE-Nr. | 11161726 |
