Beschreibung

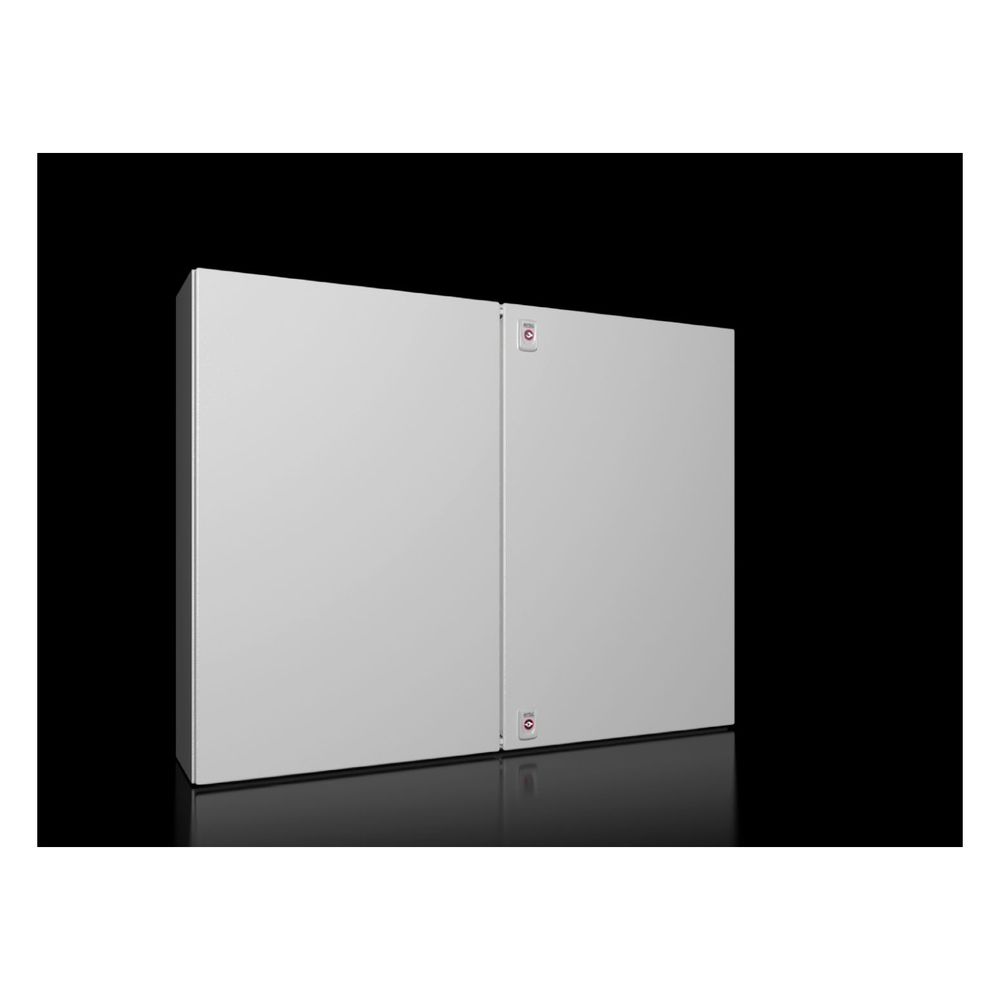

Rittal Kompakt-Schaltschrank AX 1100000, 1000x760x210mm, Stahlblech, Grau
Der Rittal Kompakt-Schaltschrank AX 1100000 ist ein robustes, zweitüriges Gehäuse aus pulverbeschichtetem Stahlblech, das für eine sichere Unterbringung von Elektrotechnik konzipiert ist. Mit einer Schutzart von IP55 und einer Stoßfestigkeit gemäß IK10 bietet das Modell eine zuverlässige Basis für industrielle Anwendungen. Die Montage erfolgt flexibel an Wänden, wobei das Gehäuse durch seine durchdachte Konstruktion und hochwertige Oberflächenbehandlung überzeugt.
Flexibler Innenausbau im System-Raster
Das Gehäuse verfügt über ein integriertes 25 mm-System-Raster, das eine einfache Montage von Zubehör ohne Bohren ermöglicht. Durch die Türlochleisten und die umlaufende PU-Dichtung wird eine hohe Montagefreundlichkeit bei gleichzeitigem Schutz der Komponenten erreicht. Die Kabeleinführung erfolgt effizient über die im Boden integrierten Flanschplatten.
Langlebige Materialqualität
Die Oberfläche ist durch eine dreifache Behandlung – nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung und eine äußere Pulverbeschichtung in RAL 7035 – optimal gegen äußere Einflüsse geschützt. Diese Beschaffenheit sorgt für eine hohe Beständigkeit gegenüber Schmierstoffen und Lösungsmitteln, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
Dieser Kompakt-Schaltschrank kombiniert eine hohe mechanische Belastbarkeit mit einer flexiblen Konfiguration. Mit Abmessungen von 1000 x 760 x 210 mm und der verzinkten Montageplatte bietet er ausreichend Platz für eine strukturierte Elektroinstallation. Die robuste Stahlblechbauweise und die UL-Approbation machen ihn zu einer zuverlässigen Wahl für vielfältige Aufstellungsorte.
Technische Daten
- Breite: 1000 mm
- Höhe: 760 mm
- Tiefe: 210 mm
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 2
- Montageplatte Maße: 945 mm x 735 mm
Lieferumfang
- 1x Gehäuse mit 2 Türen
- 1x Montageplatte
- 2x Flanschplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 945 mm x 735 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 760 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1100000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813342 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 3 Anzahl: 2 |
| Flanschplattengröße | 3 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 49 kg |
| Gewicht (pro VE) | 49 |
| Höhe | 760 |
| Höhe Montageplatte | 735 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 90 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 158.98 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 158,98 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
