Beschreibung

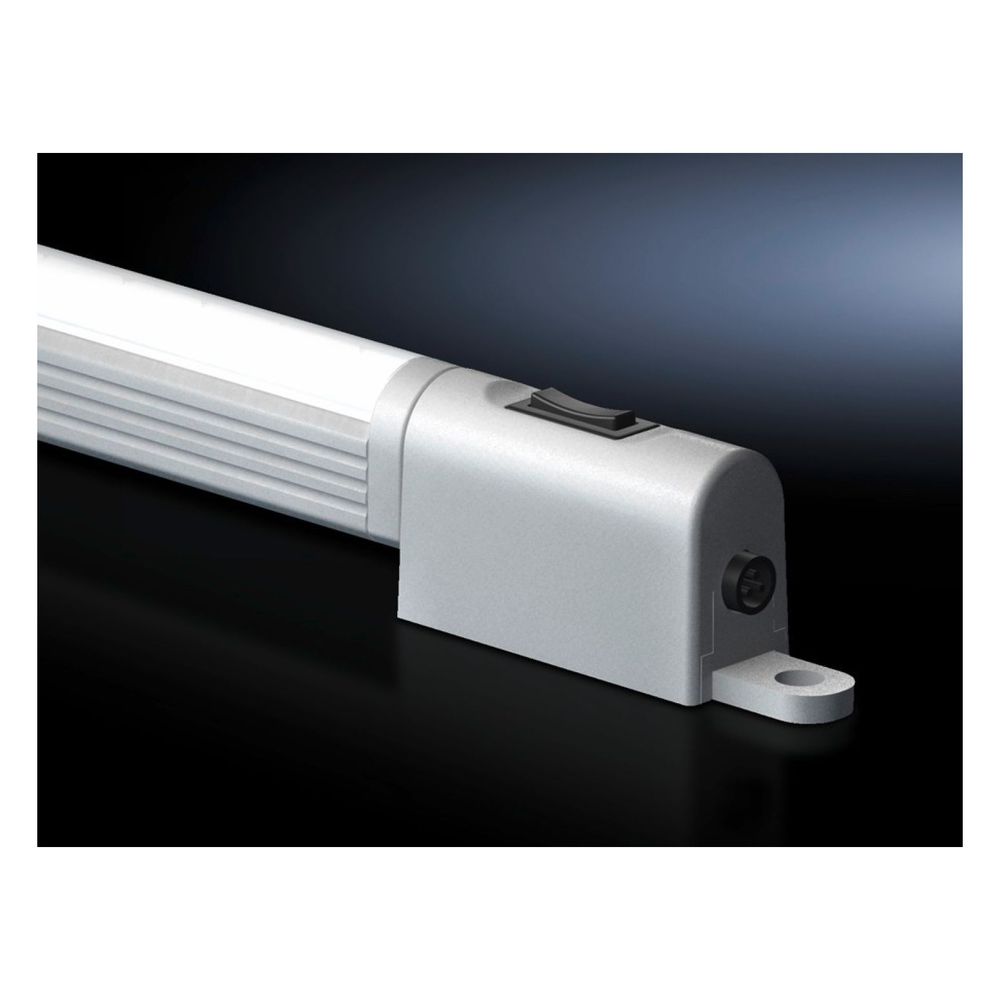

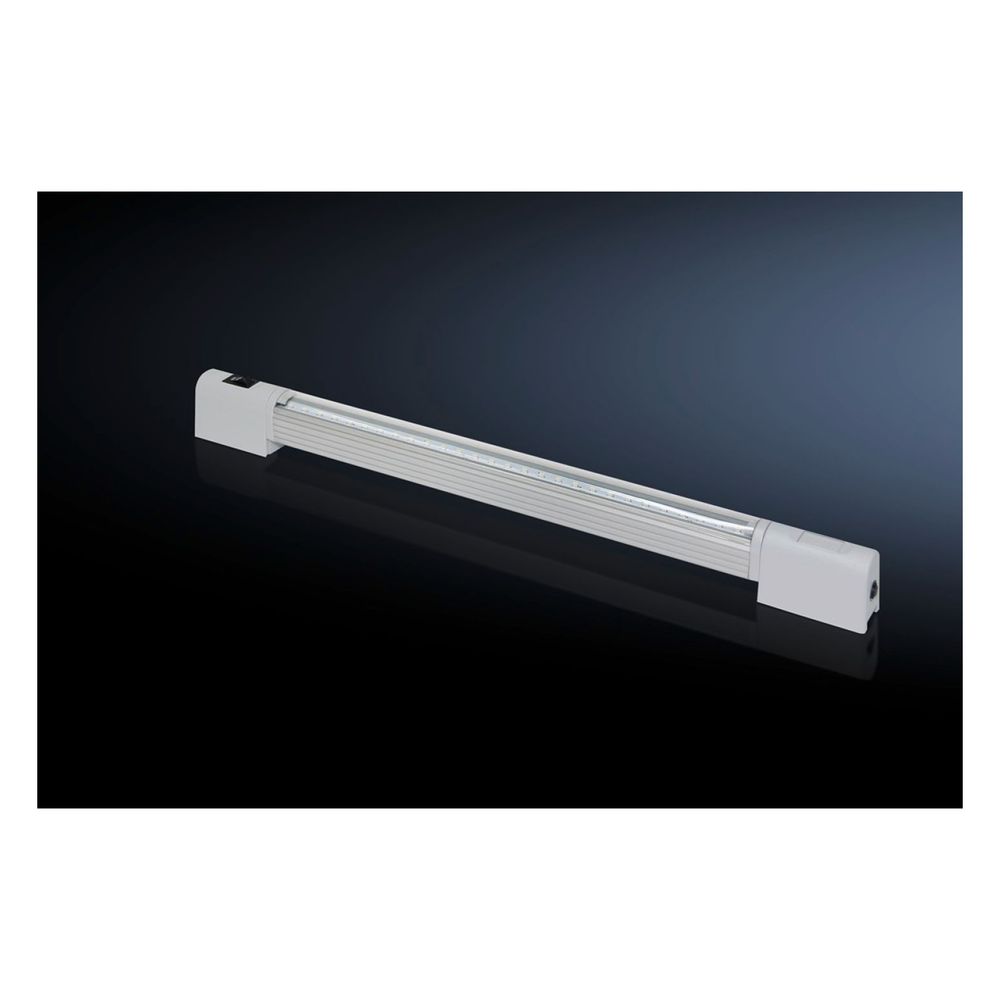

Rittal Systemleuchte LED Kompakt SZ 4140820, 20 LEDs 24V DC, Aluminium, RAL 7035
Die Rittal Systemleuchte LED Kompakt ist eine effiziente Beleuchtungslösung für Schaltschränke und geschlossene Gehäuse. Mit 20 kaltweißen LEDs ausgestattet, bietet sie eine wartungsarme Ausleuchtung bei geringem Energieverbrauch. Die Leuchte ist für den Betrieb mit 24 V DC ausgelegt und zeichnet sich durch ihre kompakte Bauweise sowie universelle Montagemöglichkeiten aus.
Vielseitige Montage und Anschluss
Die Leuchte lässt sich direkt am Schrankprofil im 25 mm-Maßraster, mittels Clip-Befestigung oder optionalem Magnethalter montieren. Für eine einfache Integration in bestehende Systeme sorgt die integrierte Durchgangsverdrahtung, die den Aufbau von Leuchtenreihen ermöglicht. Der Lichtkegel ist schwenkbar, wodurch sich die Ausleuchtung präzise an die Anforderungen im Schaltschrank anpassen lässt. Der elektrische Anschluss erfolgt über einen integrierten Ein/Aus-Schalter, der zudem den Anschluss eines Türpositionsschalters unterstützt.
Robuste Konstruktion
Der Leuchtenkorpus besteht aus stranggepresstem Aluminium, während die Abdeckung aus halogenfreiem Polycarbonat gefertigt ist. Mit der Schutzart IP20 und der Schutzklasse III (SELV) ist ein sicherer Betrieb im Bereich der Sicherheitskleinspannung möglich. Die Leuchte ist für die 19 Zoll-Montage geeignet und fügt sich mit ihrer Farbgebung in RAL 7035 optisch dezent in die Systemumgebung ein.
Die kompakte LED-Leuchte überzeugt durch ihre hohe EMV-Verträglichkeit und Langlebigkeit. Mit einer Breite von 330 mm und einer Verlustleistung von 1,2 W bietet sie eine zuverlässige Lichtquelle für den professionellen Schaltschrankbau. Durch die Unterstützung von Türpositionsschaltern und die Möglichkeit zur Reihenschaltung ist sie flexibel an individuelle Anforderungen anpassbar.
Technische Daten
- Breite: 330 mm
- Höhe: 32,8 mm
- Tiefe: 20,64 mm
- Bemessungsbetriebsspannung: 24 V (DC)
- Anzahl LEDs: 20
- Verlustleistung: 1,2 W
- Schutzart: IP20
- Schutzklasse: III (SELV)
- Bemessungsstrom max.: 0,08 A
- Material: Aluminium
Lieferumfang
- 1x Systemleuchte LED Kompakt
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 330 mm Höhe: 32,8 mm Tiefe: 20,64 |
| Anschlussmöglichkeiten | Einspeisung über Steckverbinder / Türpositionsschalter / Durchgangsverdrahtung (Aufbau von Leuchtenreihen) |
| Anzahl LEDs | 20 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4140820 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Ausführung Schalter | Integrierter Ein/Aus/Türpositionsschalter |
| Befestigungsabstand Clip/Magnet | 275 |
| Befestigungsabstand Schrauben | 350 |
| Bemessungsbetriebsspannung | 24 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 24 |
| Bemessungsbetriebsspannungs-Toleranz | 10 |
| Bemessungsisolationsspannung | abhängig vom Netzteil |
| Bemessungsspannung | 24 |
| Bemessungsstoßspannungsfestigkeit Phase zu Erde | abhängig vom Netzteil |
| Bemessungsstoßspannungsfestigkeit Phase zu Phase | abhängig vom Netzteil |
| Bemessungsstrom max | Bei DC: 0,08 |
| Bemessungsstrom max DC | 0.08 |
| Bemessungsstrom max DC Hinweis | Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Bewegungsmelder | Nein |
| Breite | 330 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177630130 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten | Direkt am Schrankprofil mit 25 mm-Maßraster / Über Befestigungssatz Magnet / AE: mit Schiene für Innenausbau |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Leuchten |
| Farbe | Ähnlich RAL 7035 |
| Funktionen | Integrierte Durchgangsverdrahtung. / Universelle Befestigungsmöglichkeiten. / Schwenkbarer Lichtkegel. |
| Geeignet für 482,6 mm (19 Zoll)-Montage | Ja |
| Gewicht | 0,296 kg |
| Gewicht (pro VE) | 0.3 |
| Großhandel - gelistete Nummer | 360701 |
| Großhandel - gelistete Nummer Schweden | 30003004 |
| Hinweis | Die Verwendung ist nur in Schaltschränken und geschlossenen Gehäusen vorgesehen Bei Verwendung an kundenseitigen Netzteilen ist darauf zu achten, dass diese die erforderlichen Zulassungen entsprechend dem Anwendungsfall besitzen Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Hinweis allgemein | Die Verwendung ist nur in Schaltschränken und geschlossenen Gehäusen vorgesehen / Bei Verwendung an kundenseitigen Netzteilen ist darauf zu achten, dass diese die erforderlichen Zulassungen entsprechend dem Anwendungsfall besitzen / Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Höhe | 32.8 |
| Integrierter Bewegungsmelder | Nein |
| Integrierter Türpositionsschalter | Nein |
| Kabelumlenkung über Rückseite möglich | Nein |
| Katalogseite in HB 36 | 1025 |
| Leuchtmittel | LEDs, kaltweiß |
| Leuchtmittel-Abdeckung | Ja |
| Lichtkegel-Verstellung | Ja |
| Lieferumfang (Produktebene) | Systemleuchte LED Kompakt / Leuchtmittel / Leuchtmittelabdeckung / Inkl. Befestigungsmaterial |
| Länge | 330 |
| Material (Produktebene) | Leuchtenkorpus: stranggepresstes Aluminium / Leuchtenabdeckung: Polycarbonat (halogenfrei) / Leuchtenenden: PC-ABS |
| Mit Ein-/Ausschalter | Ja |
| Mit Lichtsensor | Nein |
| Mit Steckdose | Nein |
| Montageart | sonstige |
| Montagemöglichkeit | Verschrauben / Clip-Befestigung / Magnet-Befestigung (Zubehör) |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | IP20 |
| Schutzart IP nach IEC 60529 | IP 20 |
| Schutzklasse | III (SELV) |
| Spannungsart | DC |
| Tiefe | 20.64 |
| Variantenunterscheidungsmerkmal | COL_PRODUCT_DIMENSIONS_GENERAL / M-06_HEAT_LOSS_ACC._EN_61439 |
| Verlustleistung Pv | 1.2 |
| Verpackungseinheit | 1 |
| Vorteile | Max. EMV-Verträglichkeit. / Geschützt, da Betrieb im Bereich Sicherheitskleinspannung. / Sparsam im Energieverbrauch. / Wartungsarm durch Einsatz von LEDs. / Türpositionsschalter-Anschluss möglich. |
| Werkstoff | Aluminium |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | für Systemleuchte LED Kompakt |
| WEEE-Nr. | 11161726 |
