Beschreibung

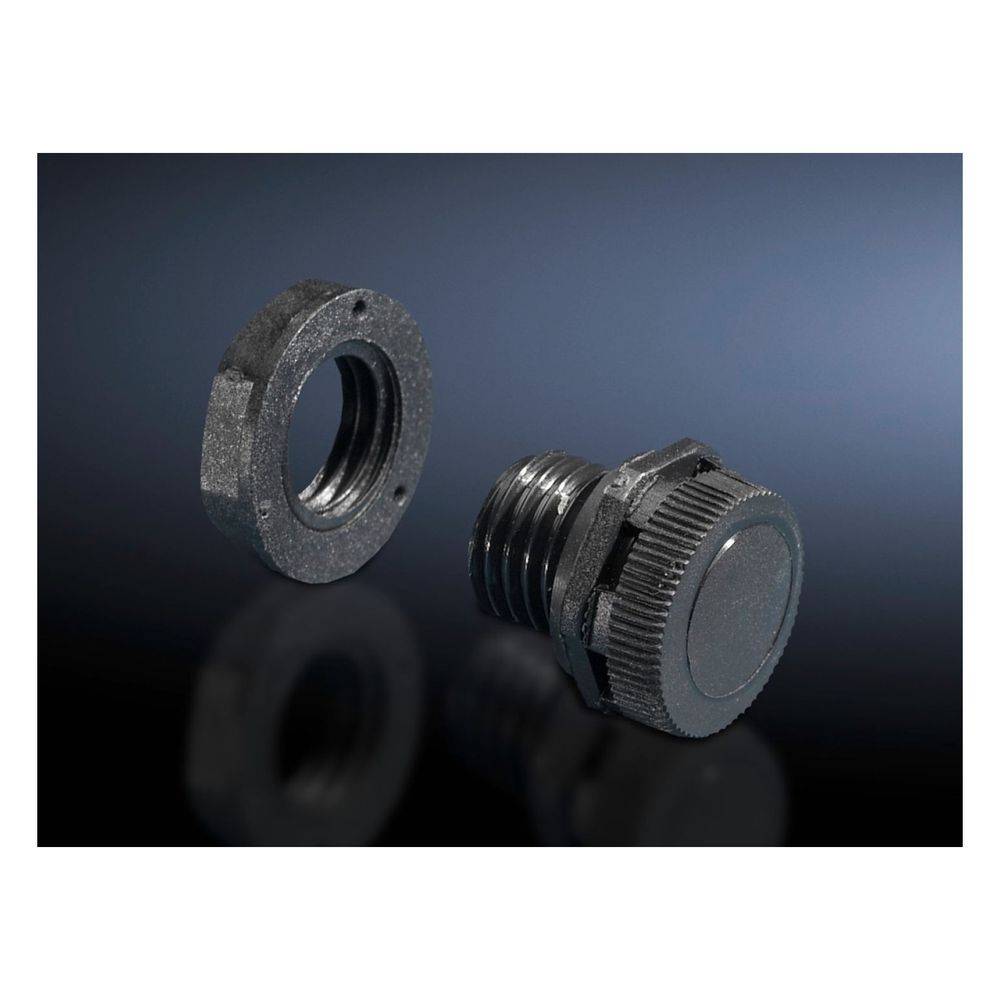

Rittal Druckausgleichstopfen SZ 2459500, M12x1,5, Polyamid, Ähnlich RAL 9005, 5 Stück
Dieser Druckausgleichstopfen aus Polyamid verhindert die Bildung von Kondenswasser in Gehäusen, die wechselnden Klimabedingungen ausgesetzt sind. Durch eine integrierte Dichtmembran werden Druckunterschiede ausgeglichen und das Eindringen von Feuchtigkeit von außen unterbunden.
Funktionsweise und Schutz
Die Komponente reguliert den Innendruck des Gehäuses bei klimatischen Schwankungen. Dies reduziert die Kondensatbildung und schützt die Elektronik im Inneren. Für einen optimalen Schutz gegen Verschmutzung ist der Einbau in vertikalen Flächen vorgesehen. Das Bauteil erreicht die Schutzart IP 68 beziehungsweise IP X8 und bietet zudem eine Beständigkeit gemäß Type 1, 4 und 4X nach UL 508A.
Technische Daten
- Material: Polyamid
- Farbe: Ähnlich RAL 9005
- Anschlussgewinde: M12 x 1,5
- Luftdurchlass: Bis 120 Liter/Stunde bei 70 mbar Druckdifferenz
- Schutzart: IP 68 / IP X8
- Max. Materialstärke: 4 mm
Der Einsatz dieses Zubehörs stellt eine Lösung für Gehäuse dar, die in wechselnden Umgebungen betrieben werden. Mit einem Luftdurchlass von bis zu 120 Litern pro Stunde bei einer Druckdifferenz von 70 mbar und der robusten Ausführung in Polyamid sorgt das Bauteil für ein stabiles Klima im Gehäuseinneren. Die Montage mittels M12 x 1,5 Gewinde in Materialstärken bis 4 mm ermöglicht eine flexible Anwendung.
Lieferumfang
- 5x Druckausgleichstopfen
- 5x Gegenmutter
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2459500 |
| Color (Variant level) | Ähnlich RAL 9005 |
| EAN-13 | 4028177516960 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Druckausgleichstopfen |
| Farbe | Ähnlich RAL 9005 |
| Gewicht | 0,004 kg |
| Gewicht (pro VE) | 0.02 |
| Infotext Keyuser - nur intern | Die Angabe Schutzart IP nach DIN 40 040-9: IP 69K soll lt. M. Müller wieder eingefügt werden. 27.11.2018 |
| Katalogseite in HB 36 | 900 |
| Lieferumfang (Produktebene) | Inkl. Gegenmutter |
| Material (Variantenebene) | Polyamid |
| Produktbeschreibung (Description Temporary) | Speziell wenn Gehäuse wechselnden Klimabedingungen ausgesetzt sind, kann sich in geschlossenen Gehäusen durch Druckunterschiede Kondenswasser bilden. Durch die integrierte Dichtmembran im Druckausgleichstopfen, werden diese Druckunterschiede und somit die Kondensatbildung weitgehend verhindert, zusätzlich schützt sie vor eindringender Feuchtigkeit von außen. Zum Schutz vor Verschmutzung erfolgt der Einbau in vertikalen Flächen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 68 / IP X8 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Technische Daten | Luftdurchlass bis 120 Liter/Stunde bei einer Druckdifferenz von 70 mbar / Anschlussgewinde M12 x 1,5 / montierbar in Materialstärken bis 4 |
| Type Rating nach UL 508A | Type 1 / Type 4 / Type 4X |
| Verpackungseinheit | 5 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Vermeiden von Wasseransammlungen |
| WEEE-Nr. | 11161726 |
