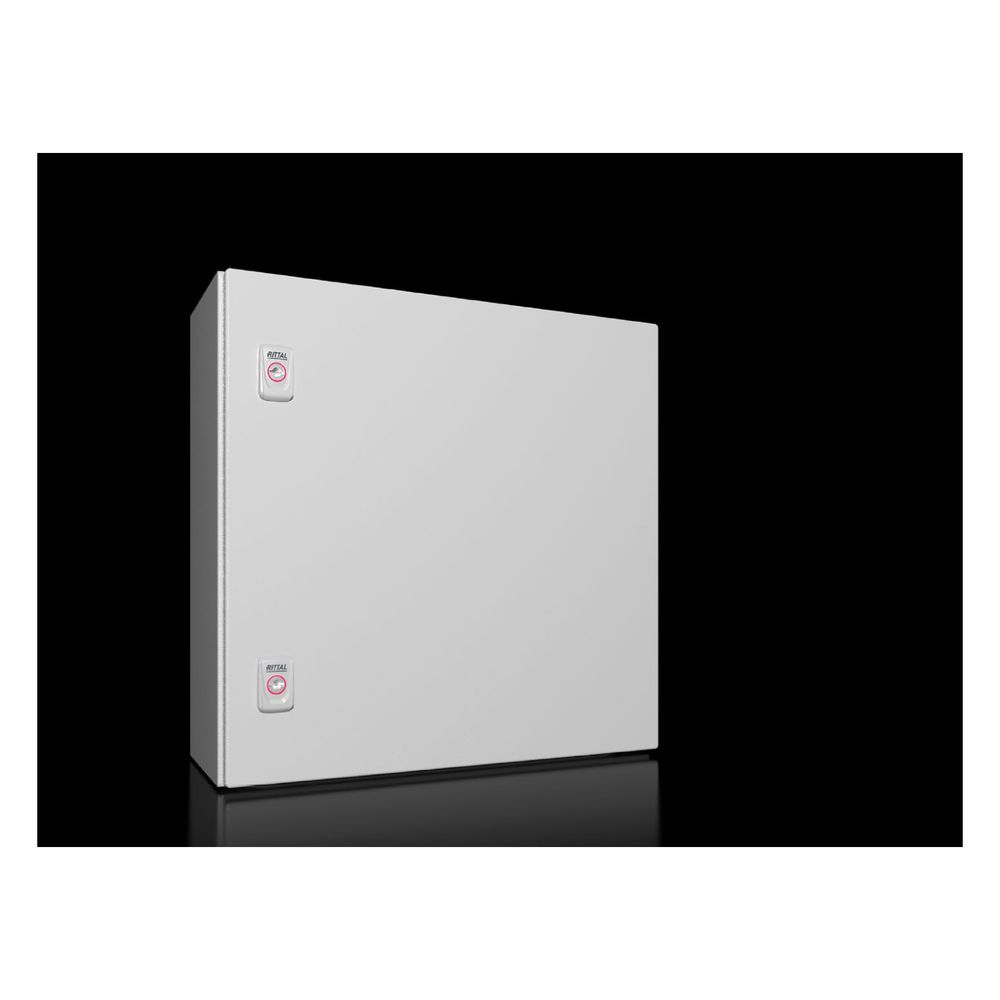

Rittal Kompakt-Schaltschrank AX 1050000, 500x500x210mm, Stahlblech, RAL 7035
Der Kompakt-Schaltschrank AX von Rittal bietet eine robuste Lösung für die sichere Unterbringung von Elektrotechnik. Mit seinen Abmessungen von 500 x 500 x 210 mm und der Schutzart IP 66 eignet sich das Gehäuse aus pulverbeschichtetem Stahlblech ideal für anspruchsvolle industrielle Umgebungen.
Systematische Montage und Flexibilität
Das Gehäuse zeichnet sich durch ein integriertes 25 mm-System-Raster aus, das eine einfache Montage von Zubehör ohne Bohren ermöglicht. Die Tür ist mit einem wechselbaren Anschlag ausgestattet und verfügt über eine umlaufend eingeschäumte PU-Dichtung, die in Kombination mit der stabilen Stahlblechkonstruktion einen hohen Schutzgrad sicherstellt. Eine verzinkte Montageplatte ist im Lieferumfang enthalten und bietet eine präzise Basis für den Innenausbau.
Schutz und Langlebigkeit
Die Oberfläche des Schaltschranks ist dreifach behandelt, um eine hohe Beständigkeit gegen Korrosion, Mineralöle und Lösungsmittel zu erreichen. Dank der IK10-Schlagfestigkeit ist das Gehäuse auch mechanischen Belastungen gewachsen. Die Kabeleinführung erfolgt effizient über eine austauschbare Flanschplatte im Bodenbereich, was die Installation und Wartung der elektrischen Komponenten vereinfacht.
Dieser Kompakt-Schaltschrank kombiniert hohe Funktionalität mit einer durchdachten Konstruktion. Mit der Schutzart IP 66 und der IK10-Zertifizierung bietet er zuverlässigen Schutz für empfindliche Steuerungen. Die integrierten Türlochleisten und das 25 mm-System-Raster ermöglichen eine flexible Konfiguration, während die hochwertige Pulverbeschichtung in RAL 7035 für eine widerstandsfähige Oberfläche sorgt.
Technische Daten
- Breite: 500 mm
- Höhe: 500 mm
- Tiefe: 210 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte (B x H): 450 mm x 475 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte
- 1x Montageplatte
- 1x Türlochleiste
- 2x Vorreiberverschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 450 mm x 475 |
| Abmessungen allgemein | Breite: 500 mm Höhe: 500 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1050000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 500 |
| Breite Montageplatte | 450 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813397 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 3 Anzahl: 1 |
| Flanschplattengröße | 3 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 15,42 kg |
| Gewicht (pro VE) | 15.4 |
| Höhe | 500 |
| Höhe Montageplatte | 475 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 87 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 67.73 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 67,73 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
