Beschreibung

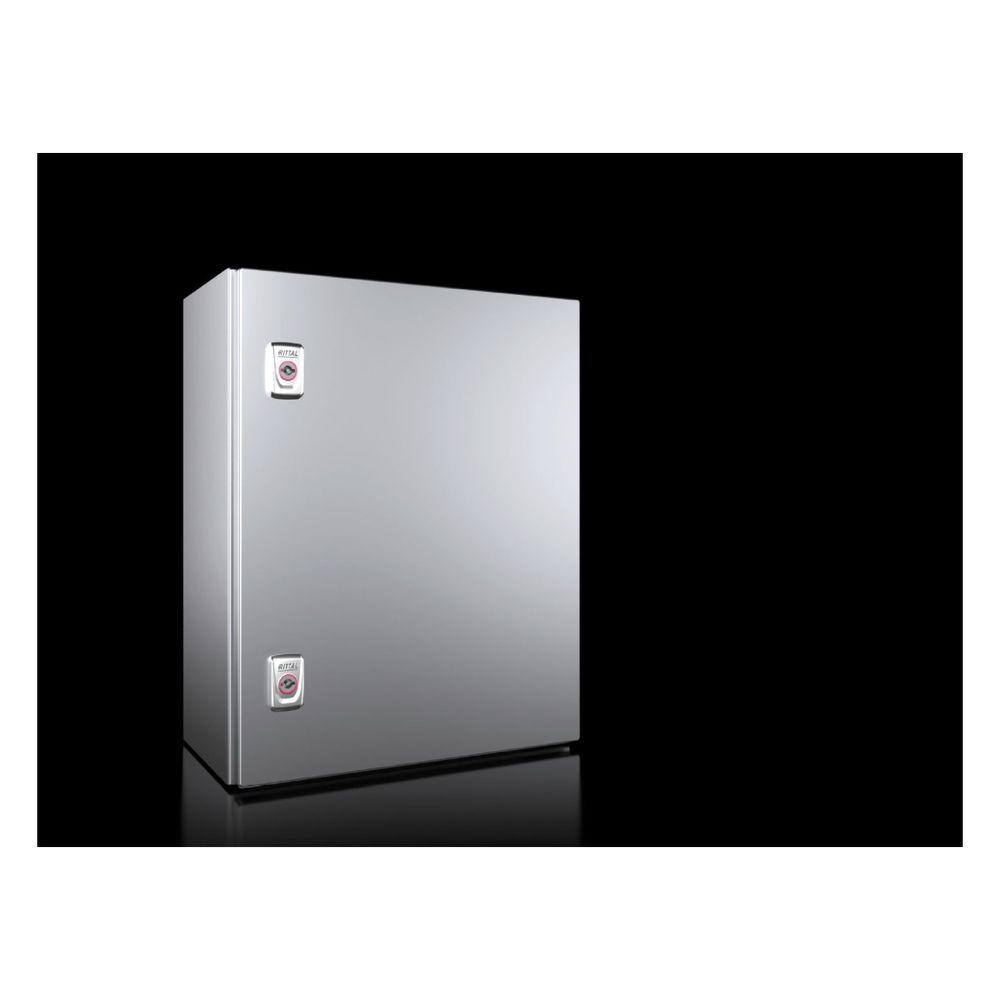

Rittal Kompakt-Schaltschrank AX 1015000, 400x500x210mm, Edelstahl 1.4301, Edelstahl
Der Rittal Kompakt-Schaltschrank AX aus hochwertigem Edelstahl 1.4301 bietet eine robuste Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das eintürige Gehäuse für den Innen- und Außenbereich sowie die Wandmontage. Eine präzise gefertigte Montageplatte und zwei Vorreiberverschlüsse ermöglichen eine sichere Unterbringung der Komponenten.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem gekanteten und geschweißten Edelstahlkorpus mit einer umlaufenden Schutzrinne an der Türöffnung. Die Tür ist mit einer eingeschäumten PU-Dichtung versehen, die einen zuverlässigen Schutz gegen äußere Einflüsse sicherstellt. Die Oberfläche ist in Strichschliff (Korn 400) ausgeführt, was für eine langlebige und widerstandsfähige Optik sorgt. Dank der hohen Stoßfestigkeit gemäß IK10 ist das System auch mechanischen Belastungen gewachsen.
Flexibler Innenausbau
Für eine einfache Installation verfügt das Gehäuse über ein integriertes Nockensystem, das einen umfangreichen Systemausbau ohne zusätzliche Bohrungen ermöglicht. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck ausgestattet. Die Tür bietet einen Öffnungswinkel von 130 Grad, was den Zugang zu den verbauten Komponenten bei Wartungsarbeiten erleichtert.
Technische Daten
- Breite: 400 mm
- Höhe: 500 mm
- Tiefe: 210 mm
- Montageplatte Breite: 350 mm
- Montageplatte Höhe: 475 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Stoßfestigkeit: IK10
- Material: Edelstahl 1.4301 (AISI 304)
- Anzahl Verschlüsse: 2
Dieser Kompakt-Schaltschrank überzeugt durch seine hohe Materialqualität und die zertifizierte Schutzart IP 66 sowie NEMA 4X. Mit den Abmessungen von 400 x 500 x 210 mm bietet er ausreichend Platz für eine sichere Installation. Die Kombination aus geschliffenem Edelstahl und der stabilen Montageplatte macht das Gehäuse zu einer langlebigen Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Schutz der Elektronik im Vordergrund stehen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Verschluss mit 3 mm Doppelbart-Einsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 350 mm x 475 |
| Abmessungen allgemein | Breite: 400 mm Höhe: 500 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1015000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 400 |
| Breite Montageplatte | 350 |
| EAN-13 | 4028177815124 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 11,95 kg |
| Gewicht (pro VE) | 12 |
| Höhe | 500 |
| Höhe Montageplatte | 475 |
| Katalogseite in HB 36 | 238 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 41.97 |
| Product Carbon Footprint - PCF | 41,97 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
