Beschreibung

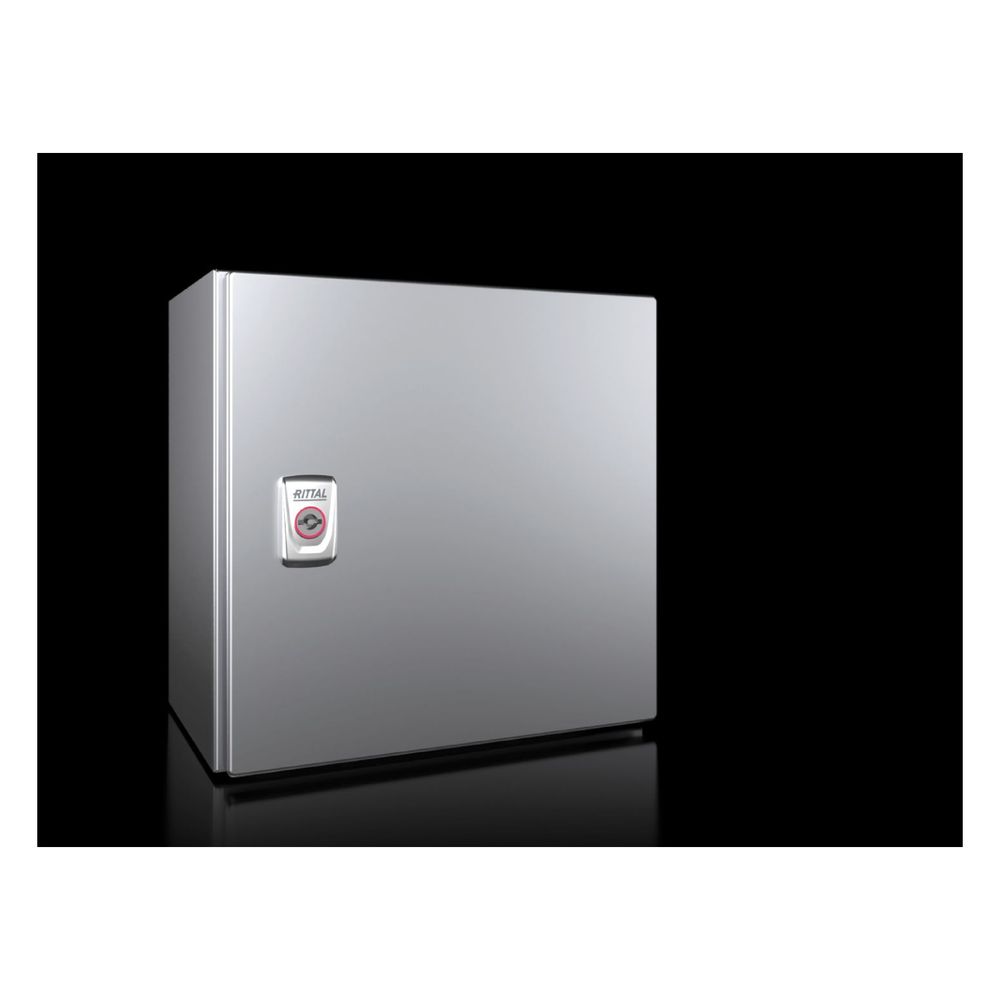

Rittal Kompakt-Schaltschrank AX 1003000, 300x300x210mm, Edelstahl
Dieser robuste Kompakt-Schaltschrank aus Edelstahl 1.4301 (AISI 304) bietet mit seinen Abmessungen von 300 x 300 x 210 mm eine zuverlässige Lösung für anspruchsvolle Umgebungen. Dank der Schutzart IP 66 und NEMA 4X ist das Gehäuse optimal gegen äußere Einflüsse geschützt und eignet sich für die Wandmontage sowie den Außeneinsatz. Ein integriertes Nocken-System ermöglicht zudem einen effizienten Systemausbau ohne zusätzliche Bohrungen.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem einteiligen, gekanteten und geschweißten Edelstahlkorpus mit einer umlaufenden Schutzrinne an der Türöffnung. Die Tür ist mit einer eingeschäumten PU-Dichtung versehen und verfügt über geschweißte Scharniere mit einem Öffnungswinkel von 130 Grad. Die Oberfläche ist in Strichschliff (Korn 400) ausgeführt, was eine hohe Widerstandsfähigkeit sicherstellt. Die Stoßfestigkeit entspricht der Klasse IK10.
Montage und Innenausbau
Im Inneren befindet sich eine verzinkte Stahlblech-Montageplatte mit Maßaufdruck und Schlüssellochung für die Erdung. Die Befestigung erfolgt über Limbachmuttern. Für eine sichere Kabeleinführung ist das Gehäuse für die Zuführung von unten ausgelegt. Ein Vorreiberverschluss mit 3 mm Doppelbart-Einsatz aus Zink-Druckguss sorgt für einen sicheren Verschluss der eintürigen Konstruktion.
Dieser Schaltschrank vereint hohe Schutzanforderungen mit flexiblen Montagemöglichkeiten. Mit seiner Schutzart IP 66 und der robusten Edelstahl-Ausführung ist er ideal für industrielle Anwendungen geeignet, bei denen Zuverlässigkeit gefordert ist. Die kompakte Bauweise und die durchdachte Innenausstattung erleichtern die Installation und Wartung.
Technische Daten
- Breite: 300 mm
- Höhe: 300 mm
- Tiefe: 210 mm
- Montageplatte Breite: 250 mm
- Montageplatte Höhe: 275 mm
- Schutzart: IP 66
- NEMA Schutzart: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse: Edelstahl 1.4301
- Materialstärke Gehäuse: 1,25 mm
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 250 mm x 275 |
| Abmessungen allgemein | Breite: 300 mm Höhe: 300 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1003000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 300 |
| Breite Montageplatte | 250 |
| EAN-13 | 4028177815063 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 6,335 kg |
| Gewicht (pro VE) | 6.52 |
| Höhe | 300 |
| Höhe Montageplatte | 275 |
| Katalogseite in HB 36 | 237 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 26.13 |
| Product Carbon Footprint - PCF | 26,13 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
