Beschreibung

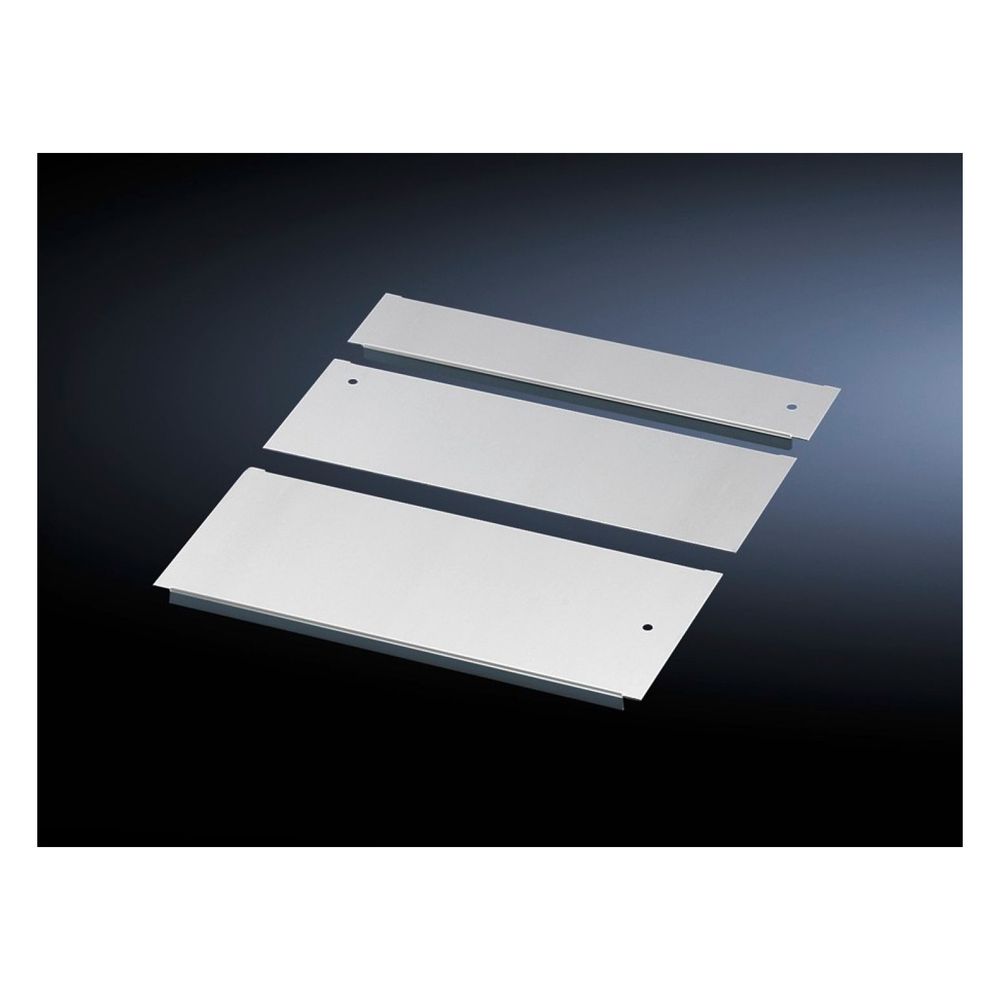

Rittal Bodenblech CM, 1000x250mm, Stahlblech, Verzinkt
Dieses Bodenblech aus verzinktem Stahlblech dient dem sicheren Verschluss der Bodenöffnung in Schaltschränken der Serien TS IT, TS, CM und TP. Es unterstützt die strukturelle Integrität des Gehäusebodens und ermöglicht eine geordnete Kabeleinführung.
Funktionalität und Erdung
Das Modul ist für eine Gehäusebreite von 1000 mm ausgelegt und weist eine Tiefe von 250 mm auf. Für eine zuverlässige elektrische Sicherheit ist der Potenzialausgleich über die Befestigungselemente sowie integrierte Erdungspunkte sichergestellt. Bei Schrankbreiten von 1000 mm, 1200 mm und 1600 mm ist die Bodenöffnung konstruktionsbedingt geteilt, wodurch eine flexible Bestückung und eine höhere Stabilität ermöglicht werden. Zur vollständigen Verschließung des Bodens im TS IT Schrank ist die Kombination mehrerer Bodenblech-Module erforderlich.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Breite: 1000 mm
- Tiefe: 250 mm
- Gewicht: 1.56 kg
- Passend für Gehäusetyp: TS IT, TS, CM, TP
Durch die präzise Passform und die integrierten Erdungspunkte bietet dieses Bodenblech eine zuverlässige Lösung für den professionellen Schaltschrankausbau. Mit einer Breite von 1000 mm und einer Tiefe von 250 mm fügt sich das aus verzinktem Stahlblech gefertigte Modul nahtlos in die Gehäusesysteme TS IT, TS, CM und TP ein und unterstützt einen sicheren Potenzialausgleich.
Lieferumfang
- 1x Bodenblech
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Tiefe: 250 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5001224 |
| Ausführung | sonstige |
| Breite | 1000 |
| EAN-13 | 4028177523289 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Boden |
| Farbe | sonstige |
| Geeignet für Gehäusebaubreite | 1000 |
| Gewicht | 1,521 kg |
| Gewicht (pro VE) | 1.56 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24004011 |
| Hinweis | Für höhere Stabilität und universelle Kabeleinführung ist die Bodenöffnung bei Schrankbreite 1000, 1200 und 1600 mm in der Breite geteilt und kann unterschiedlich bestückt werden. Die Kombination mehrerer Bodenblech-Module ist notwendig, um den Boden im TS IT komplett zu verschließen |
| Hinweis allgemein | Für höhere Stabilität und universelle Kabeleinführung ist die Bodenöffnung bei Schrankbreite 1000, 1200 und 1600 mm in der Breite geteilt und kann unterschiedlich bestückt werden. / Die Kombination mehrerer Bodenblech-Module ist notwendig, um den Boden im TS IT komplett zu verschließen |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp | TS IT / TS / CM / TP |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: TS IT: = 1.000 mm Gehäusetyp: TS Gehäusetyp: CM Gehäusetyp: TP |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: TS IT TS CM TP Breite: = 1.000 |
| Produktbeschreibung (Description Temporary) | Potenzialausgleich über Befestigungselemente sowie Erdungspunkte sind vorhanden. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Tiefe | 250 |
| Verpackungseinheit | 1 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
