Beschreibung

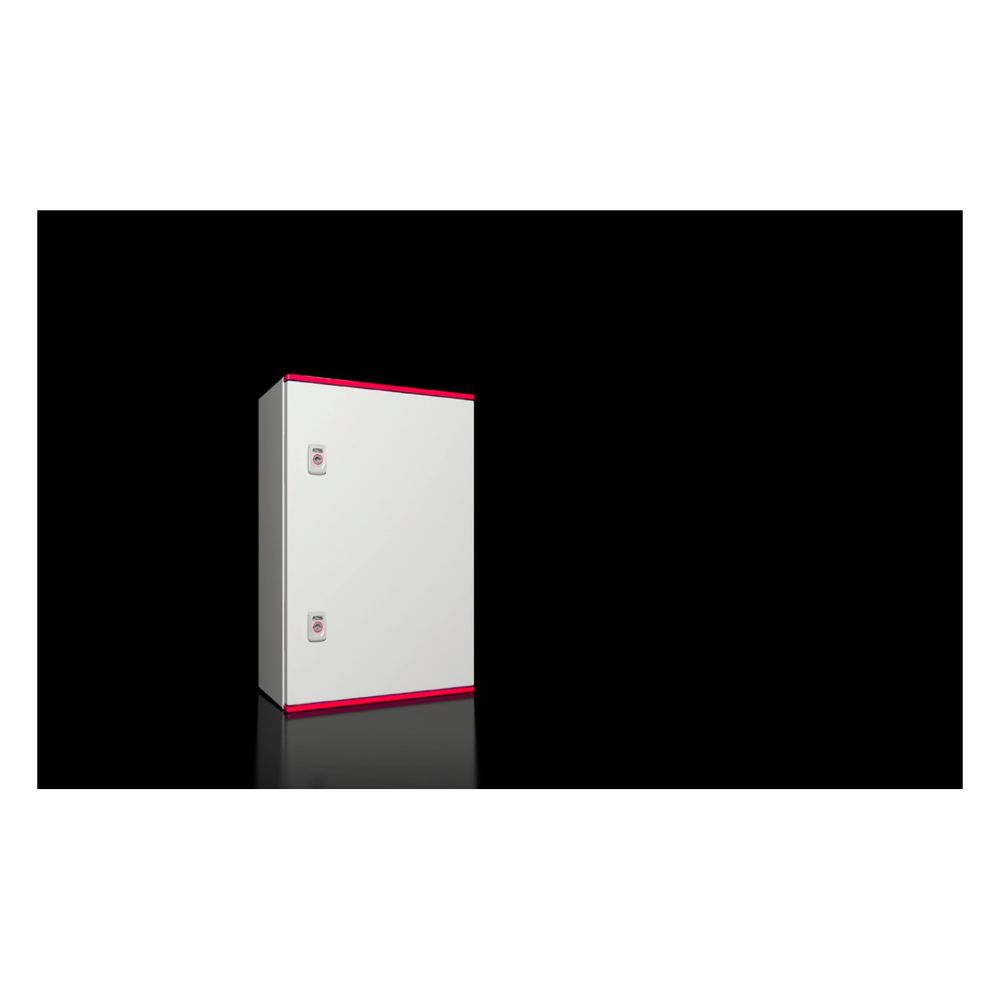

Rittal Kompaktschaltschrank AX 1446000, 400x600x200mm, Kunststoff, RAL 7035
Der Rittal Kompaktschaltschrank AX aus glasfaserverstärktem Polyester ist für anspruchsvolle Anwendungen konzipiert und eignet sich dank seiner robusten Bauweise für die Außenaufstellung. Mit der Schutzart IP 66 und NEMA 4X bietet das Gehäuse einen zuverlässigen Schutz gegen Umwelteinflüsse. Die Montage erfolgt per Wandmontage, wobei das 25 mm Maßraster im Inneren eine individuelle Bestückung ermöglicht.
Robuste Konstruktion für den Außeneinsatz
Das Gehäuse besteht aus schlagfestem, glasfaserverstärktem Kunststoff, der gemäß UL 94-V0 selbstverlöschend ist. Die Oberfläche ist in der Farbe RAL 7035 gehalten und für einen Umgebungstemperaturbereich von -30 °C bis +75 °C ausgelegt. Bei dauerhafter UV-Belastung und Regen wird eine zusätzliche PUR-Lackierung empfohlen, um die Oberflächenoptik langfristig zu erhalten. Die integrierte Regenschutzleiste an der Türober- und -unterkante sowie die umlaufende PU-Schaum-Dichtung gewährleisten eine hohe Dichtigkeit.
Flexibler Innenausbau
Die scharnierte Tür ist mit einem 130 Grad Öffnungswinkel ausgestattet und bietet durch den wechselbaren Türanschlag eine hohe Anpassungsfähigkeit. Im Inneren befinden sich zahlreiche Befestigungsdome, die eine einfache Installation von System-Chassis oder Schienen im 25 mm Raster erlauben. Die beiliegende Montageplatte aus verzinktem Stahlblech verfügt über eine Schlüssellochung für die Erdung.
Dieser Kompaktschaltschrank kombiniert hohe Stabilität mit einer Schutzisolierung der Klasse II bei 1000 V AC. Mit einer Schlagfestigkeit von IK09 und der Zertifizierung nach UL 746C stellt das Gehäuse eine langlebige Lösung für industrielle Anforderungen dar. Die Abmessungen von 400 x 600 x 200 mm bieten ausreichend Raum für elektrische Komponenten, während die zwei Doppelbart-Verschlüsse für einen sicheren Zugriff sorgen.
Technische Daten
- Breite: 400 mm
- Höhe: 600 mm
- Tiefe: 200 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Schlagfestigkeit: IK09
- Material Gehäuse: Glasfaserverstärkter Polyester
- Montageplatte Maße: 305 mm x 525 mm
- Temperaturbereich: -30 °C bis +75 °C
- Anzahl Schlösser: 2
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 305 mm x 525 |
| Abmessungen allgemein | Breite: 400 mm Höhe: 600 mm Tiefe: 200 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1446000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 400 |
| Breite Montageplatte | 305 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006546 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 12,25 kg |
| Gewicht (pro VE) | 12.3 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 600 |
| Höhe Montageplatte | 525 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz alle Größen Lieferbar, 15.2.21 PStrauch 23.06.21 Pstrauch IK+Type Rating angepasst Info ML |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 200 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
