Beschreibung
Rittal 19

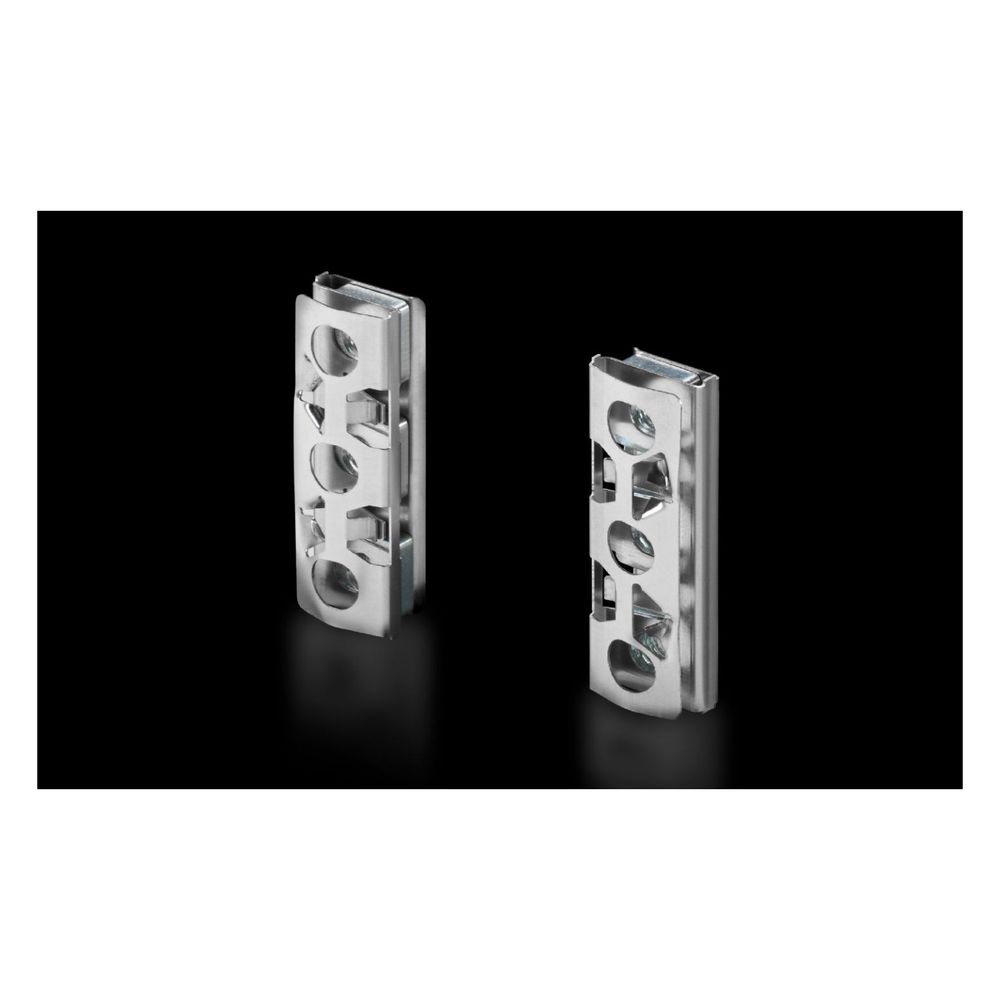

Diese 19-Zoll-Befestigungselemente ermöglichen eine effiziente Montage von Ausbaukomponenten innerhalb der 482,6 mm (19 Zoll)-Befestigungsebene. Die aus verzinktem Stahlblech gefertigten Träger sind für den Einsatz an Profilschienen sowie Montagerahmen konzipiert und zeichnen sich durch eine einfache Handhabung aus.
Montage und Funktionalität

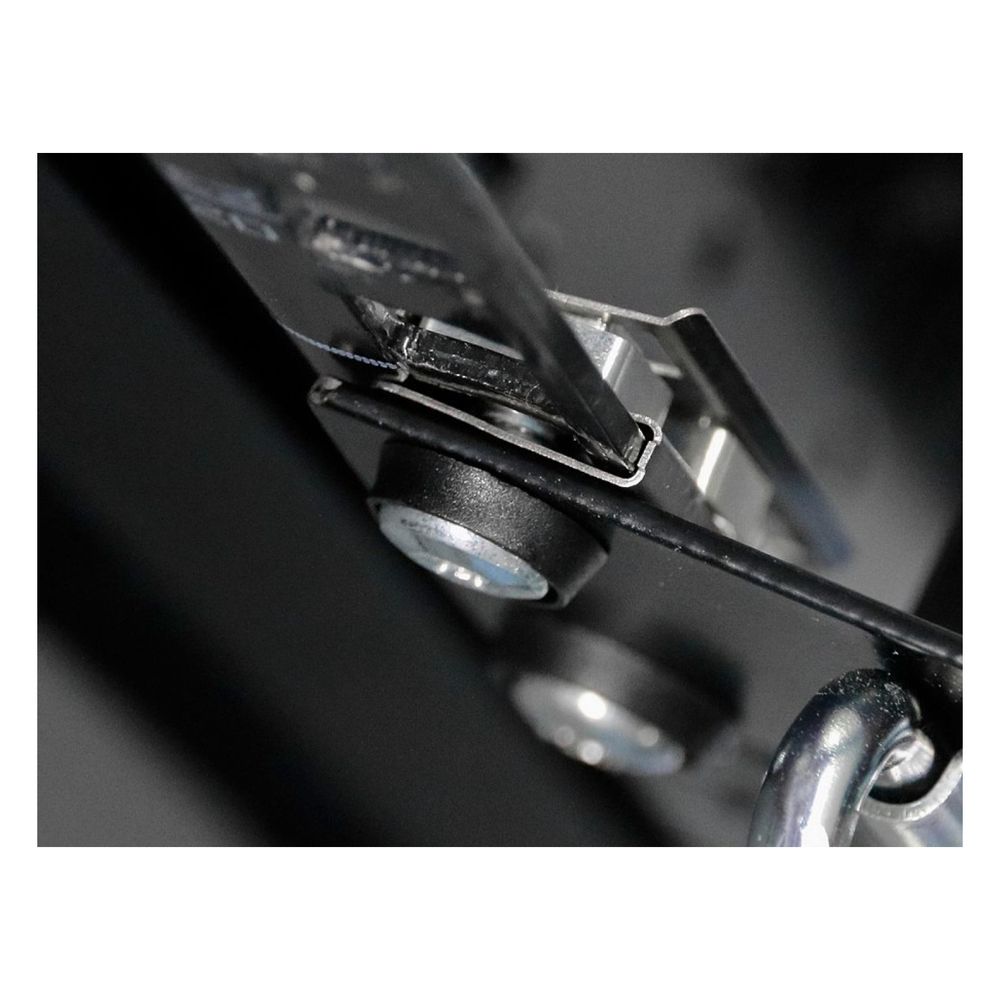

Die Installation erfolgt durch einfaches Aufschieben und Einrasten von der Innenseite der Profilschiene. Jeder 1 HE Träger ist mit drei Käfigmuttern inklusive Mittenbefestigung gemäß EIA 310 Standard vorbestückt, was die Positionierung gegenüber der Verwendung einzelner Käfigmuttern beschleunigt. Zudem verfügen die Elemente über eine integrierte Kontaktierung für den Potenzialausgleich. Die robuste Konstruktion erlaubt eine mehrfache Demontage sowie Wiederverwendung der Komponenten.
Technische Daten
- Ausführung: 1 HE
- Material: Stahlblech
- Oberfläche: Verzinkt
- Gewinde: M5
- Gewindeart: PG
- Gewindemaß (metrisch): 5
- Gewicht (pro VE): 0,36 kg
- Verpackungseinheit: 24 Stück
Durch die Kombination aus schneller Montage und integrierter Kontaktierung stellen diese Befestigungselemente eine zuverlässige Lösung für den professionellen Schrankausbau dar. Die Kompatibilität mit den Toleranzen des Gehäuseprogramms sorgt für eine passgenaue Anwendung bei der Fixierung von 19-Zoll-Komponenten.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2090000 |
| Ausführung | 1 HE |
| Ausführung (Produktebene) | 1 HE |
| Brillenflansch | Stahl |
| EAN-13 | 4028177802230 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | 19"-Ausbauzubehör |
| Gewicht | 0,015 kg |
| Gewicht (pro VE) | 0.36 |
| Gewinde | M5 |
| Gewindeart | PG |
| Gewindemaß (metrisch) | 5 |
| Hinweis | Alle Gehäuse innerhalb des Rittal Lieferprogramms wurden bereits innerhalb ihrer Toleranzen für den Einsatz der 19"-Fastener vorbereitet. Für den Einsatz in Gehäusen anderer Hersteller kann keine Gewähr übernommen werden. |
| Hinweis allgemein | Alle Gehäuse innerhalb des Rittal Lieferprogramms wurden bereits innerhalb ihrer Toleranzen für den Einsatz der 19"-Fastener vorbereitet. Für den Einsatz in Gehäusen anderer Hersteller kann keine Gewähr übernommen werden. |
| Infotext Keyuser - nur intern | Neuheit 2016 |
| Katalogseite in HB 36 | 1097 |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Mit Erdungsanschluss | Nein |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Produktbeschreibung (Description Temporary) | Zur einfachen Verschraubung von Ausbaukomponenten innerhalb der 482,6 mm (19")-Befestigungsebene. Einfach von der Innenseite aus auf die Profilschiene schieben und einrasten. |
| REACH - Deklarationspflichtig | Nein |
| Schrauben: Gewinde und Gewindelänge | Gewinde: M5 |
| Verpackungseinheit | 24 |
| Vorteile | Schnelle Positionierung und Montage anstelle einzelner Käfigmuttern / Integrierte Kontaktierung für Potenzialausgleich / Vorbestückter 1 HE Träger mit 3 Käfigmuttern inkl. Mittenbefestigung gemäß Standard EIA 310 / Mehrfache Demontage und Wiederverwendung möglich |
| Werkstoff | Stahl |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Montagezubehör |
| WEEE-Nr. | 11161726 |
