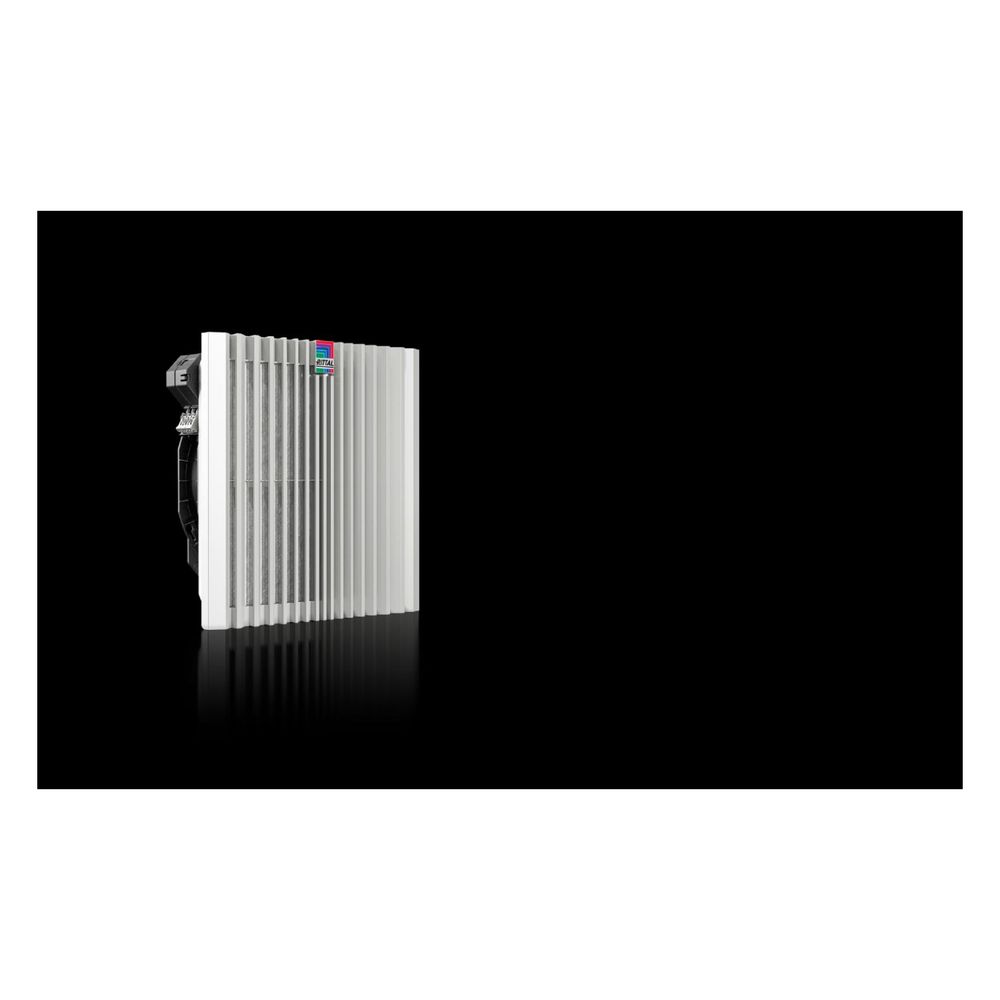

Rittal Filterlüfter Blue e+ 3244.740, 867/910 m3/h, 400V, Kunststoff, RAL 7035
Der Rittal Blue e+ Filterlüfter SK 3244.740 ermöglicht eine effiziente Schaltschrankentwärmung durch moderne Diagonallüftertechnik. Die druckstabile Ausführung sorgt für eine gleichmäßige Luftzufuhr und ist für den Wandanbau konzipiert. Das System zeichnet sich durch eine hohe Montagefreundlichkeit und einen wartungsarmen Betrieb aus.
Diagonale Lüftertechnik für konstante Leistung

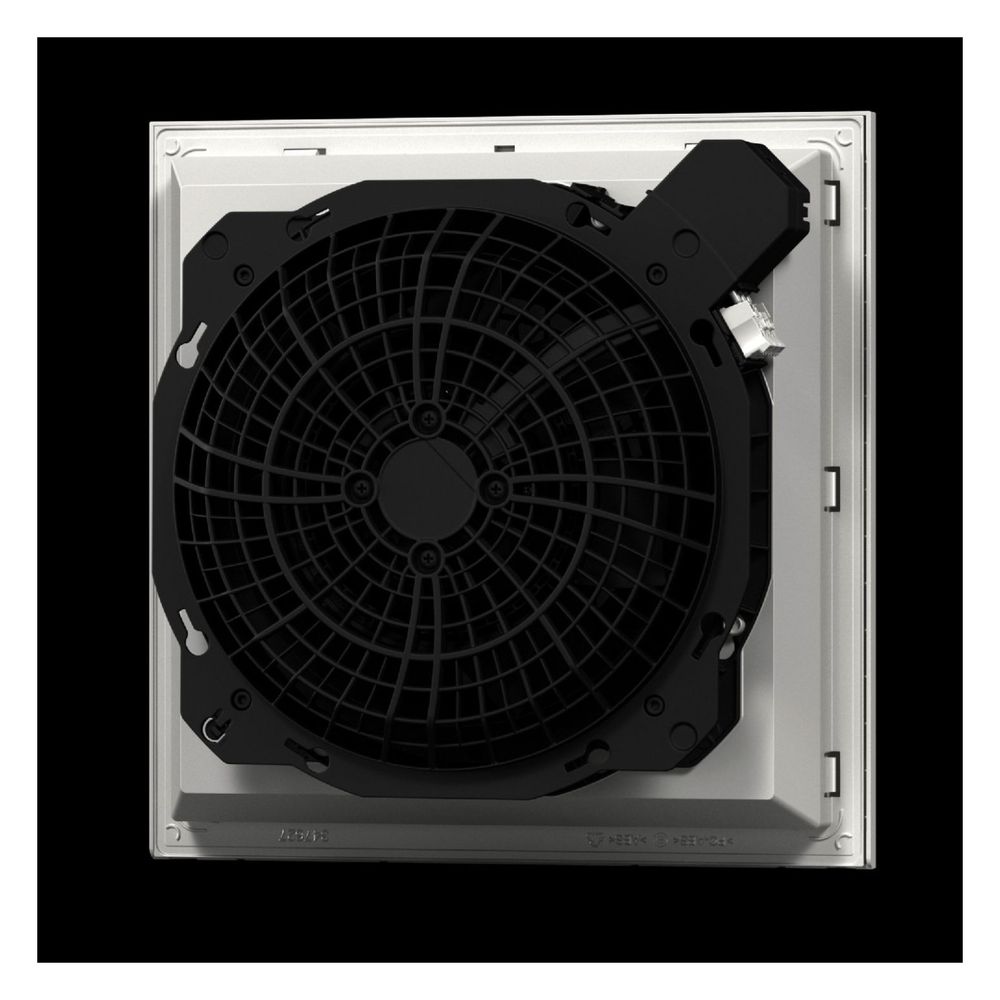

Die eingesetzte Diagonallüftertechnik bietet eine höhere Druckstabilität im Vergleich zu herkömmlichen Systemen, was eine gleichmäßige Entwärmung innerhalb des Schaltschrankes sicherstellt. Der Filterlüfter ist für den Betrieb an 400 V Drehstrom ausgelegt und erreicht standardmäßig die Schutzart IP54. Durch den integrierten Faltenfilter wird eine hohe Luftleistung erzielt, während das Gehäuse aus widerstandsfähigem Kunststoff in RAL 7035 gefertigt ist.
Montage und Wartung

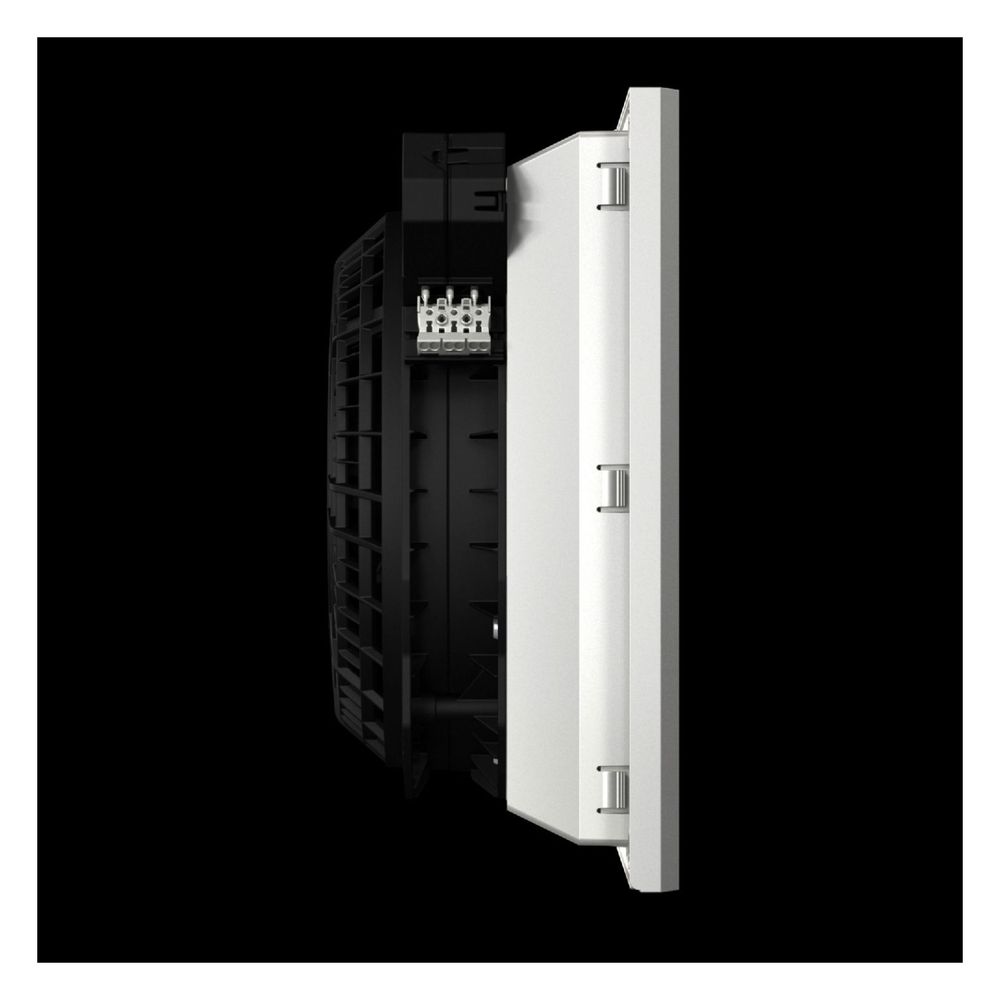

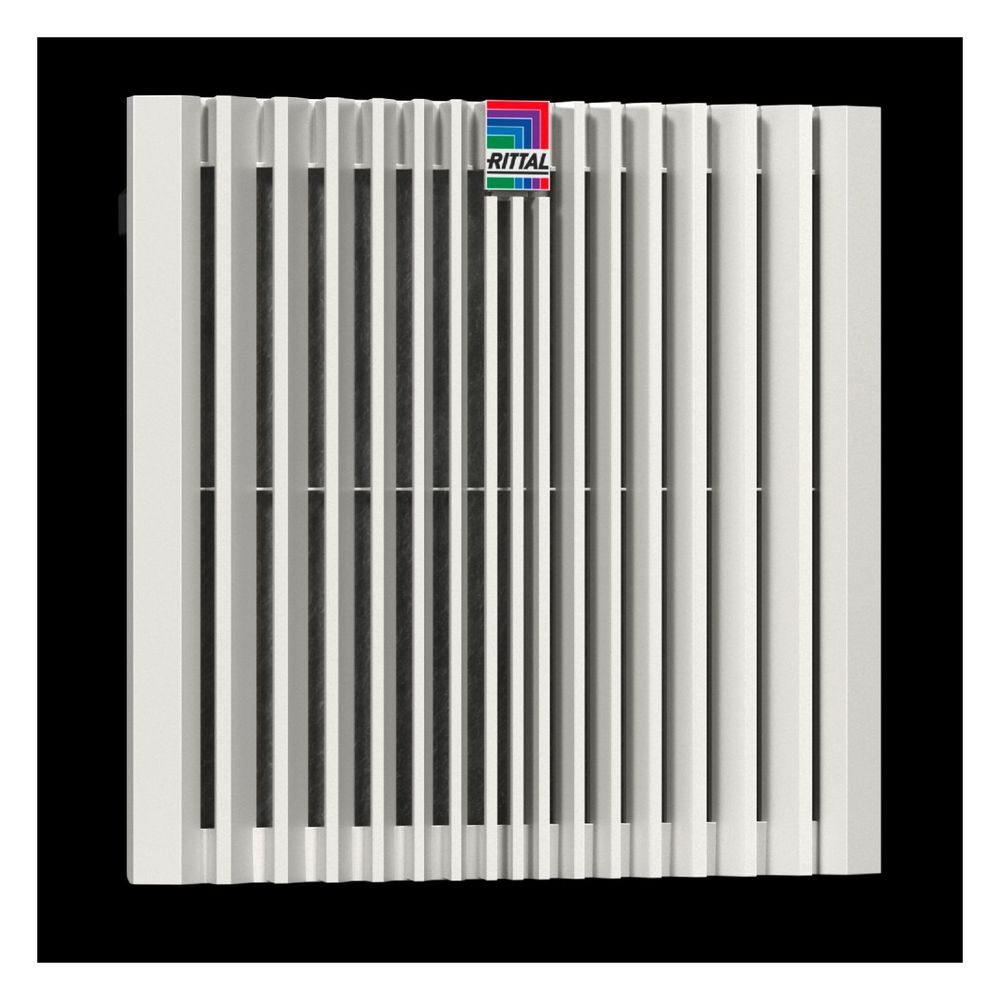

Die Installation erfolgt werkzeuglos mittels optimierter Rasthaken, was eine schnelle Montage am Schrank ermöglicht. Ein neuer Öffnungsmechanismus am Lamellengitter vereinfacht den Filterwechsel erheblich. Der elektrische Anschluss erfolgt über eine Federzugklemme, was die Inbetriebnahme beschleunigt.
Technische Daten
- Luftleistung (mit Faltenfilter): 867 m³/h (50 Hz) / 910 m³/h (60 Hz)
- Bemessungsbetriebsspannung: 400 V, 3~, 50/60 Hz
- Schutzart: IP54
- Abmessungen (B x H x T): 323 x 323 x 156 mm
- Montageausschnitt: 292 x 292 mm
- Betriebstemperatur: -30 °C bis 55 °C
- Schalldruckpegel: 64 dB(A) (50 Hz) / 66 dB(A) (60 Hz)
- Nennleistung: 116,9 W (50 Hz) / 165,6 W (60 Hz)
Die Kombination aus hoher Luftleistung und druckstabiler Diagonallüftertechnik macht diesen Filterlüfter zu einer zuverlässigen Lösung für anspruchsvolle Klimatisierungsaufgaben. Dank der werkzeuglosen Montage und des einfachen Filterwechsels reduziert sich der Wartungsaufwand spürbar, während die Schutzart IP54 einen sicheren Betrieb in industriellen Umgebungen unterstützt.
Lieferumfang
- 1x Filterlüfter
- 1x Faltenfilter
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 323 mm Höhe: 323 mm Tiefe: 156 |
| Anzahl der Lüfter | 1 |
| Artikelnummer | RITTAL-3244740 |
| Ausführung | Wandanbau |
| Ausführung (Produktebene) | Wandanbau |
| Ausführung Ventilator | Diagonal, Drehstrommotor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 400 V, 3~, 50 Hz/60 Hz / 460 V, 3~, 60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 460 |
| Bemessungsstrom max | Bei 50 Hz: 0,22 A Bei 60 Hz: 0,28 |
| Bemessungsstrom max 50 Hz | 0.22 |
| Bemessungsstrom max 60 Hz | 0.28 |
| benötigter Ausbruch Breite | 292 |
| benötigter Ausbruch Höhe | 292 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 292 mm Ausbruch-Höhe: 292 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -30 |
| Betriebstemperaturbereich | -30 °C...55 |
| Breite | 323 |
| Color (Variant level) | RAL 7035 |
| Dachlüfter | Nein |
| EAN-13 | 4028177997875 |
| Einbauabmessungen | Einbautiefe: 136 |
| Einbautiefe | 136 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 292 mm Ausbruch-Breite: 292 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Ja |
| Gewicht | 4,82 kg |
| Gewicht (pro VE) | 3.64 |
| Hinweis | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Hinweis allgemein | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Höhe | 323 |
| Label | High sustainability |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -30 |
| Lagertemperaturbereich | -30 °C...70 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Faltenfilter |
| Luftleistung (freiblasend) | Luftleistung bei 50 Hz: 700 m³/h Luftleistung bei 60 Hz: 770 m³/h |
| Luftleistung freiblasend (mit Faltenfilter) | Bei 50 Hz: 867 m³/h Bei 60 Hz: 910 m³/h |
| Luftleistung freiblasend (mit Faltenfilter), 50 Hz | 867 |
| Luftleistung freiblasend (mit Faltenfilter), 60 Hz | 910 |
| Luftleistung freiblasend (mit Vliesfilter) | Bei 50 Hz: 700 m³/h Bei 60 Hz: 770 m³/h |
| Luftleistung freiblasend (mit Vliesfilter), 50 Hz | 700 |
| Luftleistung freiblasend (mit Vliesfilter), 60 Hz | 770 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter | Bei 50 Hz: 720 m³/h Bei 60 Hz: 745 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter 50 Hz | 720 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter 60 Hz | 745 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter | Bei 50 Hz: 537 m³/h Bei 60 Hz: 587 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter 50 Hz | 537 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter 60 Hz | 587 |
| Luftleistung Venilatoren | Bei 50 Hz: 700 m³/h Bei 60 Hz: 770 m³/h |
| Material (Produktebene) | Kunststoff |
| Mit Filter | Ja |
| Mit Schutzabdeckung | Ja |
| Montageart | Schnappbefestigung |
| Nennleistung Pel | Bei 50 Hz: 116,9 W Bei 60 Hz: 165,6 |
| Nennleistung Pel 50 Hz | 116.9 |
| Nennleistung Pel 60 Hz | 165.6 |
| Produktbeschreibung (Description Temporary) | Filterlüfter mit Diagonallüftertechnik sind druckstabiler und bieten eine konstantere Luftleistung. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. |
| RAL-Nummer | 7035 |
| Schalldruckpegel | Bei 50 Hz: 64 dB(A) Bei 60 Hz: 66 dB(A) |
| Schalldruckpegel, 50 Hz | 64 |
| Schalldruckpegel, 60 Hz | 66 |
| Schutzart (IP) | IP54 |
| Schutzart IP nach IEC 60529 | IP 54 mit Vliesfilter/Faltenfilter / IP 55 mit Faltenfilter und Absorbermatte / IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Schutzart NEMA | Type 12 mit Vliesfilter/Faltenfilter / Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Temperaturbereich | Betriebstemperatur min: -30 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -30 °C Lagertemperatur max: 70 |
| Tiefe | 156 |
| Umlüfter | Ja |
| Verpackungseinheit | 1 |
| Vorteile | Höchste Luftleistung durch Faltenfilter im Auslieferzustand / Leichter Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter / Schnellere Montage am Schrank durch optimierte Rasthaken / Diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Belüftung des Schaltschrankes / Werkzeuglose Montage |
| WEEE-Nr. | 11161726 |
