Beschreibung

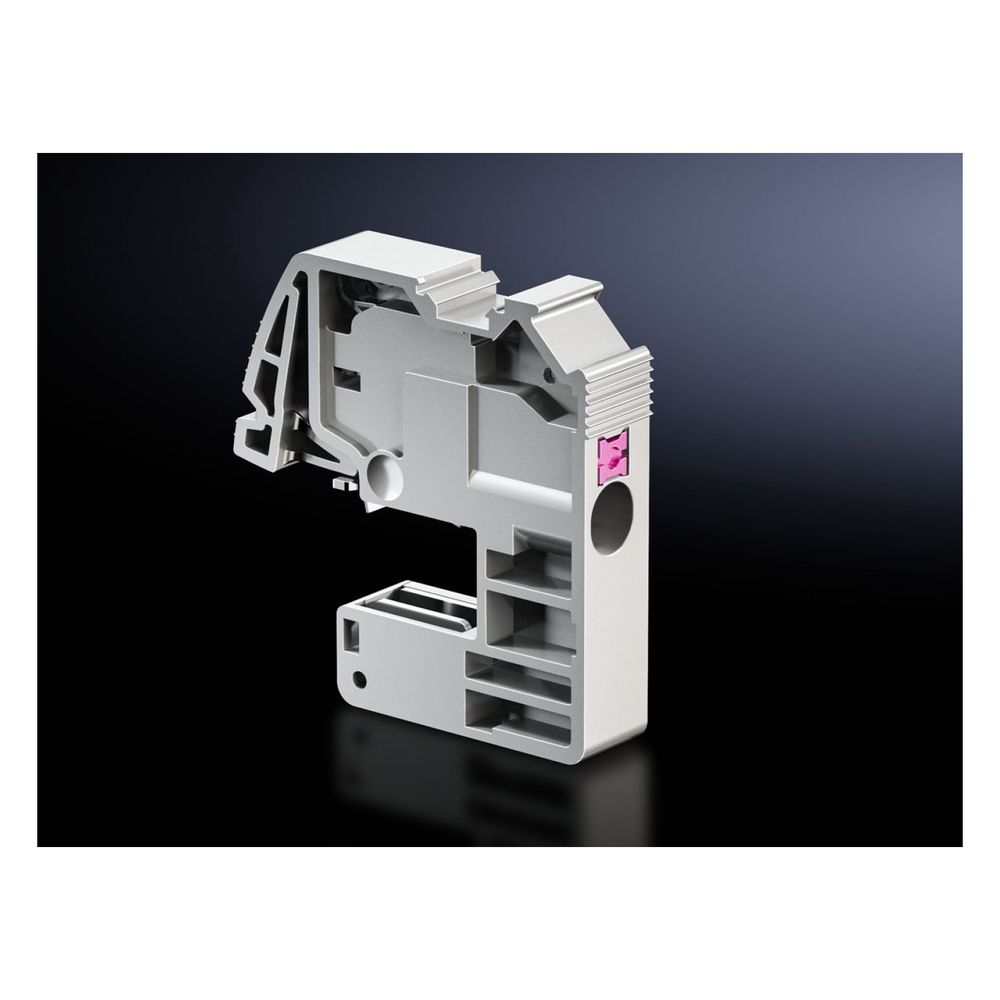

Rittal Leiteranschlussklemme RiLine 3455505, 0,5-6mm2, 10mm, Polyamid, RAL 7042
Die Rittal Leiteranschlussklemme aus der Serie RiLine ermöglicht einen effizienten Sammelschienenabgriff von L-, N- oder PE-Leitern in Schalt- und Steuerungsanlagen sowie Zählerschränken. Die vollisolierte Klemme ist für die werkzeuglose Montage auf Sammelschienen mit einer Stärke von 10 mm konzipiert und unterstützt Rundleiterquerschnitte von 0,5 bis 6 mm². Durch die Push-in-Technologie wird eine zeitsparende und wartungsfreie Installation sichergestellt.
Funktionalität und Montage
Die Klemme zeichnet sich durch ihre einfache Aufsteckmontage auf E-Cu oder CUPONAL Sammelschienen aus. Ein integrierter Entriegelungspin erlaubt das einfache Lösen der Leiter, während das Klemmengehäuse mit integrierten Beschriftungsfeldern eine übersichtliche Kennzeichnung unterstützt. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0, was eine hohe Betriebssicherheit in industriellen Umgebungen sicherstellt.
Technische Daten
- Bemessungsbetriebsspannung: 1000 V AC / 1500 V DC
- Max. Bemessungsbetriebsstrom: 30 A
- Max. Leiterquerschnitt: 6 mm²
- Min. Leiterquerschnitt: 0,5 mm²
- Schienenstärke: 10 mm
- Breite der Klemme: 9 mm
- Material: Polyamid
- Farbe: RAL 7042
Diese Anschlusslösung bietet eine zuverlässige Kontaktierung für Rundleiter in kompakten Systemen. Mit einer Bemessungsbetriebsspannung von bis zu 1000 V AC beziehungsweise 1500 V DC und einem maximalen Betriebsstrom von 30 A eignet sich die Komponente ideal für anspruchsvolle Anwendungen in der Energieverteilung. Die robuste Bauweise und die werkzeuglose Handhabung reduzieren den Montageaufwand in Schaltanlagen signifikant.
Technische Daten
| Hersteller | Rittal |
| Anschluss von Rundleitern, eindrähtig | 0,5 - 6 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 0,5 - 4 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschluss von Rundleitern, mehrdrähtig | 0,5 - 4 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3455505 |
| Bemessungsbetriebsspannung | 1000 V AC / 1500 V DC |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Breite der Klemme | 9 |
| Color (Product level) | RAL 7042 |
| EAN-13 | 4028177813984 |
| Einsatzgebiete (Produktebene) | Zur Verwendung als Sammelschienenabgriff von L-, N- oder PE-Leiter in Schalt- und Steuerungsanlagen sowie als Leiteranschlussklemme in Zählerschränken. / Zur Montage auf Sammelschienen E-Cu oder CUPONAL |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7042 |
| Funktionen | Vollisolierte Klemme für werkzeuglosen Leiteranschluss / Lösen des Leiters durch integrierten Entriegelungspin |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 10 |
| Geeignet für | Flachschiene |
| Geeignet für Bandleiteranschluss | Nein |
| Geeignet für Rundleiteranschluss | Ja |
| Geeignet für Sektorleiteranschluss | Nein |
| Gewicht | 0,013 kg |
| Gewicht (pro VE) | 0.13 |
| Katalogseite in HB 36 | 349 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Bemessungsbetriebsstrom Ie | 30 |
| Max Leiterquerschnitt | 6 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 0.5 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 0,5 kg CO2 eq (Cat B) |
| Produktserie | RiLine |
| Prüfgrundlage | IEC 60 999-1 / IEC 60 947-7-1/-2 |
| Querschnitt Rundleiter eindrähtig max | 6 |
| Querschnitt Rundleiter eindrähtig min | 0.5 |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 4 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 0.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 4 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 0.5 |
| Querschnitt Rundleiter mehrdrähtig max | 4 |
| Querschnitt Rundleiter mehrdrähtig min | 0.5 |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Verpackungseinheit | 10 |
| Vorteile | Wartungsfrei / Zeitsparende Aufsteckmontage / Klemmengehäuse mit integrierten Beschriftungsfeldern / Universeller Leiteranschluss |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussklemme |
| WEEE-Nr. | 11161726 |
