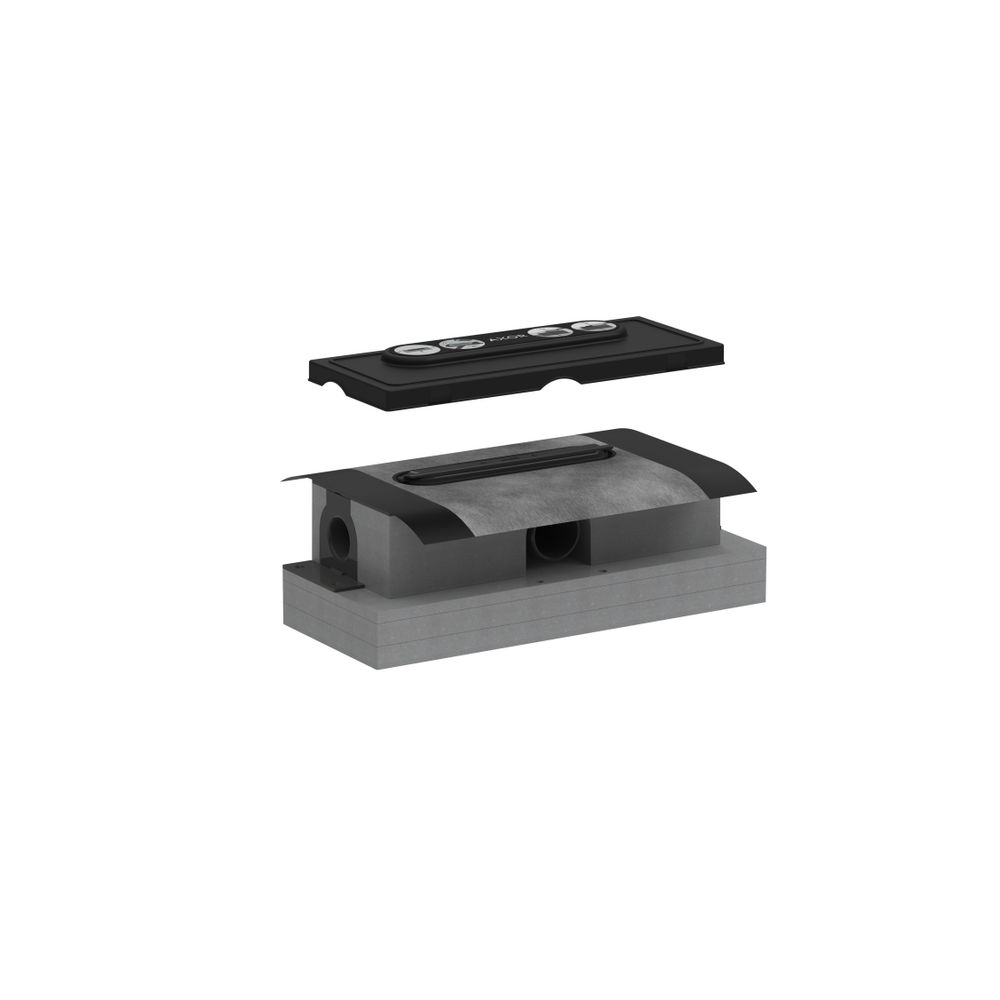

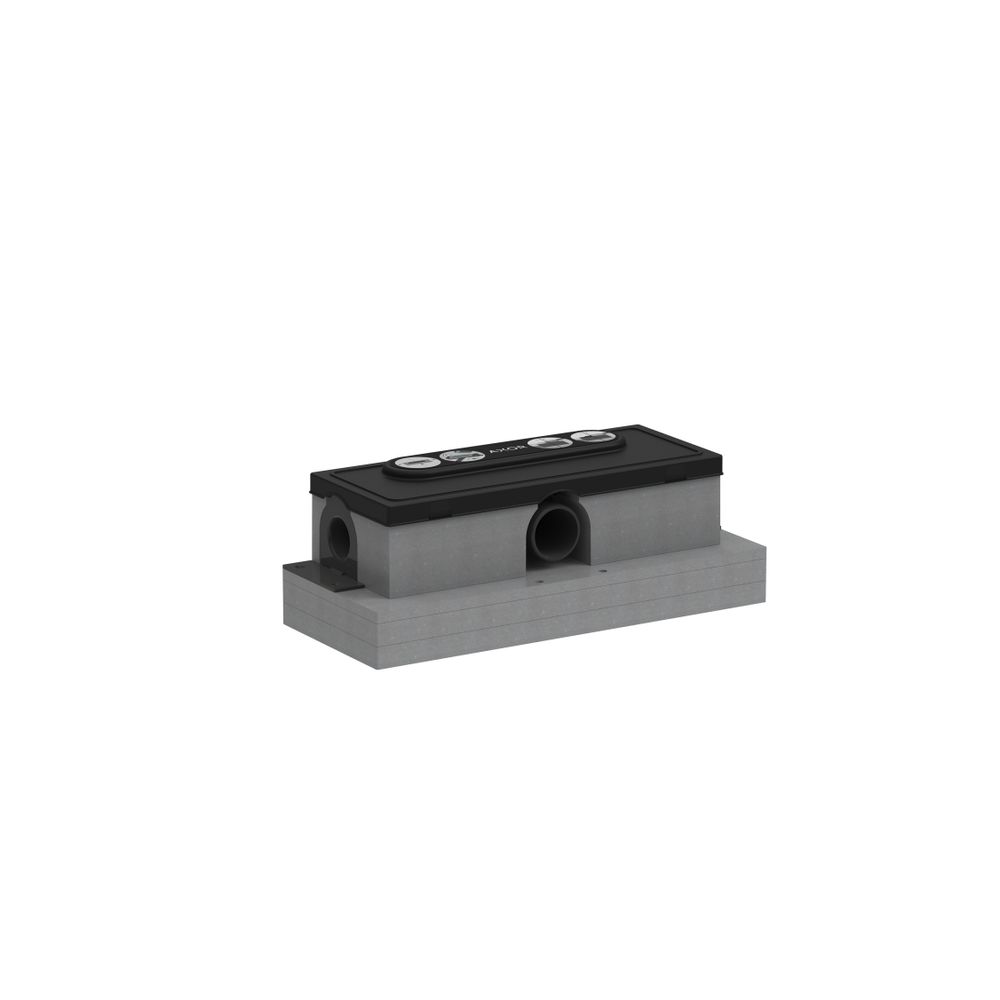

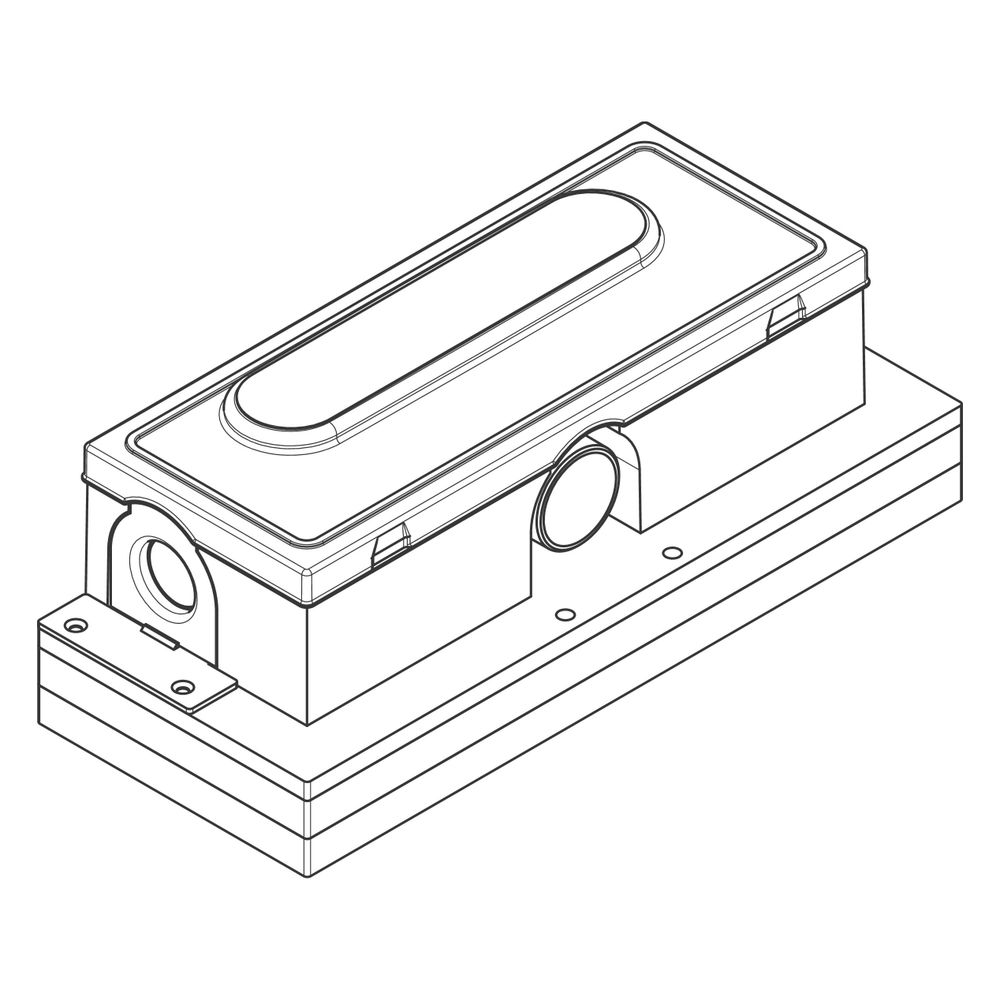

Hansgrohe AXOR uBox universal Grundkörper Duschrinne Ablaufgehäuse für Standardinstallation

Der AXOR uBox universal Grundkörper dient als Ablaufgehäuse für Duschrinnen bei Standardinstallationen. Das aus Kunststoff gefertigte System eignet sich für den Einsatz in Neubauten sowie bei Sanierungen und unterstützt sowohl die wandangebundene Montage als auch die freie Platzierung im Raum. Durch den verbreiterten Dichtungsflansch ist das Gehäuse für die Anwendung einer wasserdichten Membran unter Fliesenböden sowie für den Einbau in Betonböden ausgelegt.

Funktionalität und Montage

Das Ablaufgehäuse verfügt über einen integrierten Siphon und einen herausnehmbaren Geruchsverschluss, was die Reinigung und Wartung vereinfacht. Die Montagehalterung ermöglicht eine einfache Befestigung am Boden, während die beiliegenden Schaumstoffplatten eine flexible Höhenanpassung erlauben. Der horizontale Auslass mit einem Rohraußendurchmesser von 50 mm ermöglicht eine effiziente Entwässerung.

Technische Daten

• Baulänge: 139 mm
• Bauhöhe: 87 mm
• Länge: 343 mm
• Rohraußendurchmesser: 50 mm
• Nenndurchmesser Anschluss: DN 50
• Sperrwasserhöhe: 50 mm
• Material: Kunststoff
• Auslassrichtung: Horizontal

Das System bietet eine zuverlässige Basis für bodengleiche Duschen. Mit einer Bauhöhe von 87 mm und einer Ablaufleistung von bis zu 33 l/min (mit Siphon) bzw. 55 l/min (mit Dryphon) ist das Ablaufgehäuse auf eine hohe Leistungsfähigkeit ausgelegt. Der verbreiterte Dichtungsflansch unterstützt die fachgerechte Anbindung an die Bauwerksabdichtung und sorgt für eine sichere Integration in den Bodenaufbau.

Lieferumfang

• 1x Grundkörper
• 1x Siphon
• 1x Dichtvlies
• 1x Höhenverstellplatten
• 1x Bauschutzkappe
