Beschreibung

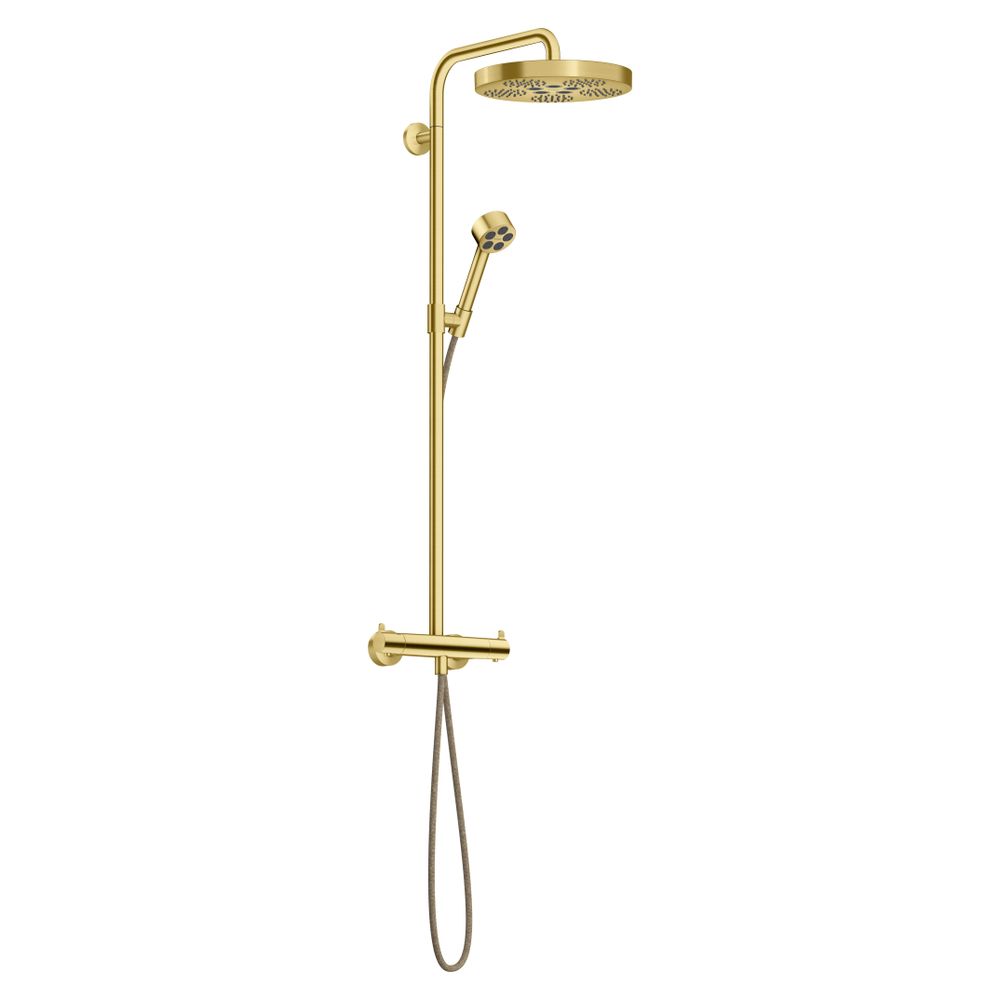

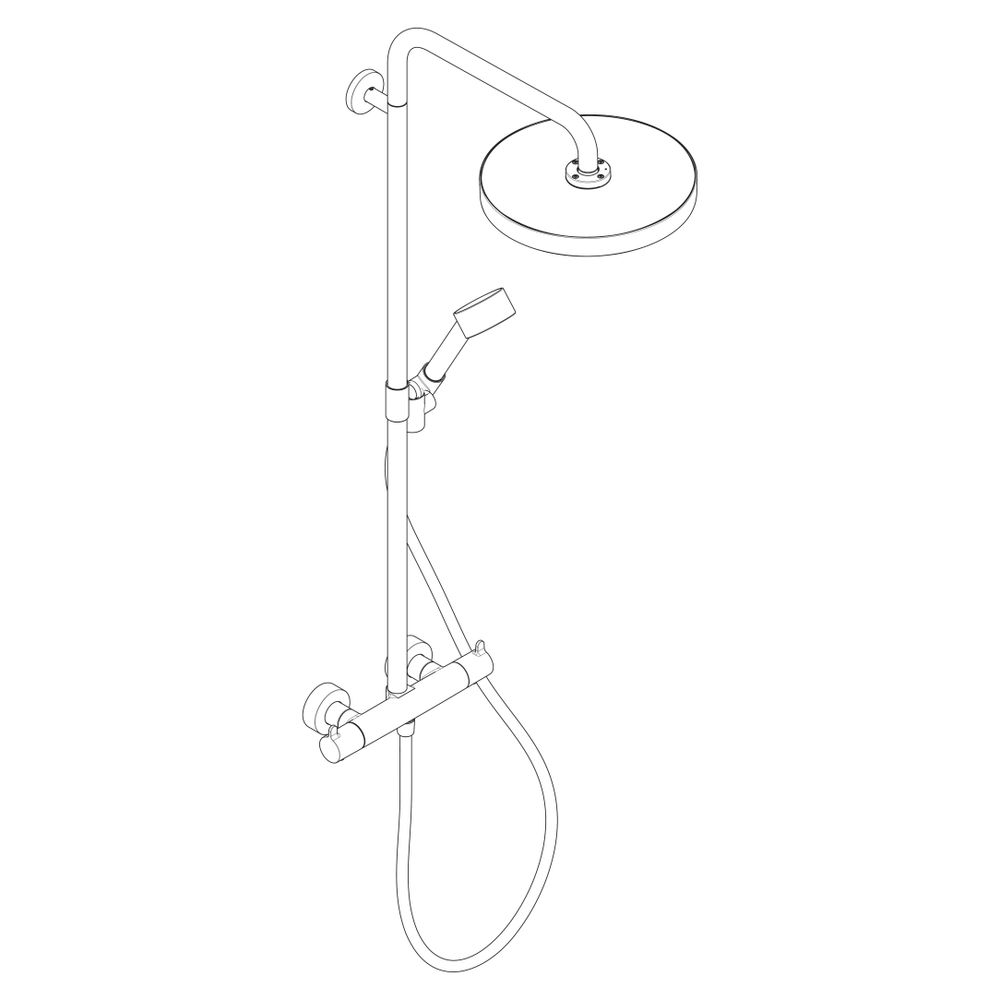

Hansgrohe AXOR One Showerpipe, Thermostat, Kopfbrause 280mm, 13,2l/min, 1jet, Brushed Brass
Die AXOR One Showerpipe mit Thermostat vereint eine großzügige 280 mm Kopfbrause mit einem komfortablen Duschsystem für die Aufputz-Wandmontage. Die hochwertige Oberfläche in Brushed Brass fügt sich in moderne Badezimmer ein und bietet durch die Kombination der Strahlarten PowderRain und Rain ein exklusives Duscherlebnis.
Komfort und Sicherheit bei der Nutzung
Die mechanische Bedienung ermöglicht eine präzise Steuerung der Wasserführung, während die thermostatische Temperaturregelung für konstante Wohlfühltemperaturen sorgt. Ein integrierter Verbrühschutz erhöht die Sicherheit bei der täglichen Anwendung. Die Kopfbrause ist über ein Kugelgelenk im Winkel verstellbar, während die Handbrausehalterung in der Höhe angepasst werden kann, um maximale Flexibilität zu ermöglichen.
Funktionalität und Design
Das System ist für zwei Verbraucher ausgelegt und verfügt über einen schwenkbaren Brausearm. Die Armatur ist eigensicher gegen Rückfließen ausgeführt und für den Anschluss an eine Standard-Wandinstallation mit G 1/2 Gewinde vorgesehen. Die robuste Konstruktion aus Messing sorgt für Langlebigkeit im täglichen Einsatz.

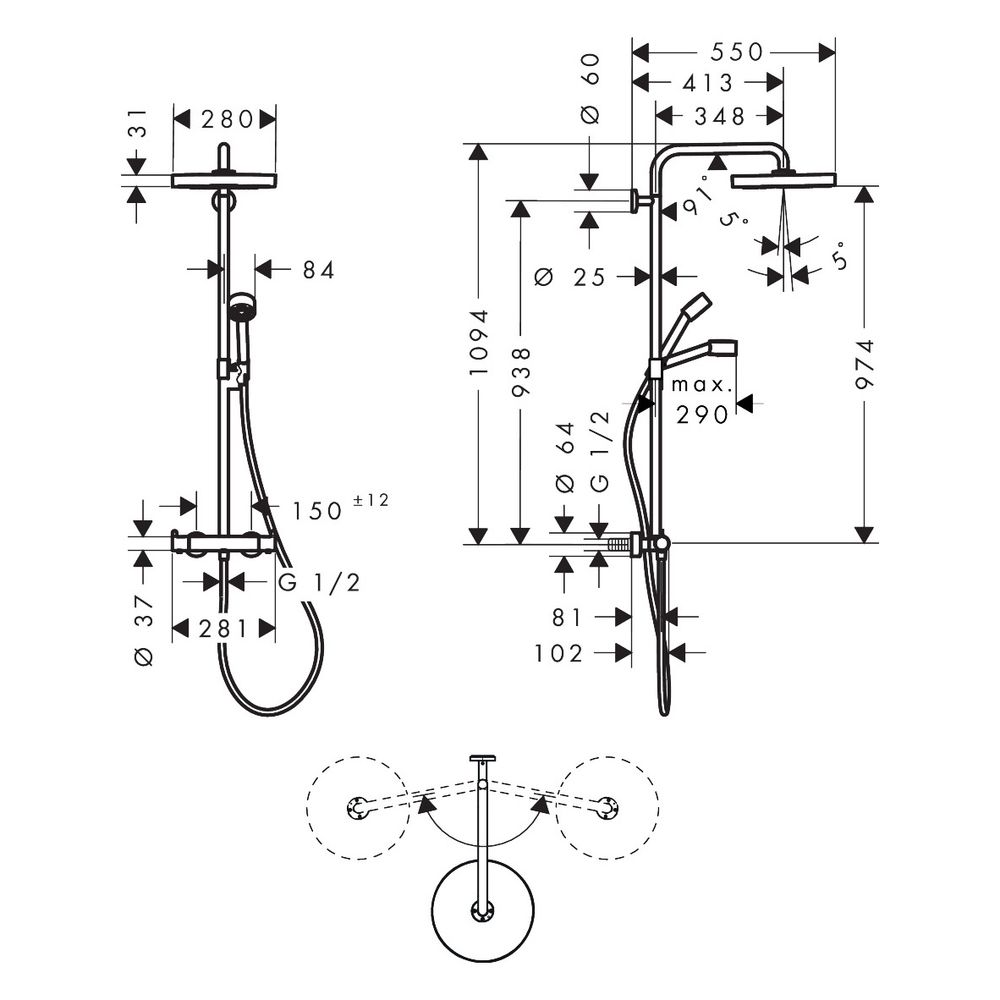

Technische Daten
- Kopfbrause Durchmesser: 280 mm
- Durchflussmenge: 13,2 l/min
- Duschschlauch Länge: 1600 mm
- Bauhöhe: 1094 mm
- Bautiefe: 554 mm
- Montageart: Wandmontage
- Temperaturregelung: Thermostatisch
- Anschlussgewinde: G 1/2
- Material: Messing
Das Duschsystem überzeugt durch seine durchdachte Funktionalität und die großflächige Kopfbrause. Mit einer Durchflussmenge von 13,2 l/min bei 3 bar und der flexiblen Handbrause bietet die Armatur eine effiziente Wasserverteilung. Die Kombination aus thermostatisch geregelter Temperaturführung, Verbrühschutz und der höhenverstellbaren Handbrause macht dieses Modell zu einer komfortablen Lösung für den Duschbereich.
Lieferumfang
- 1x AXOR One Showerpipe
- 1x Kopfbrause
- 1x Handbrause
- 1x Handbrausehalterung
- 1x Brausethermostat
- 1x Brauseschlauch
- 1x Brausestange
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Axor Brausen |
| Hersteller-Serie | AXOR One |
| Hersteller-Produktgruppe | AXOR ONE |
| Hersteller-Modellnummer | 48794XXX |
| Hersteller-Artikelnummer | 48794950 |
| Hersteller | Hansgrohe |
| Anschluss Vorlauf | Innengewinde |
| Anzahl der Seitenduschen | 0 |
| Artikelnummer | HANSGROHE-48794950 |
| Ausführung der Temperaturregelung | thermostatisch |
| Automatischer Spülzyklus | nein |
| Bauhöhe | 1094 |
| Baulänge | 281 |
| Bautiefe | 554 |
| Bedienung der Duschen | mechanisch |
| Druck | 1 |
| Durchmesser | 0 |
| EAN-13 | 4059625718773 |
| Einbau | nein |
| Gewicht | 10,496 kg |
| Green Building Zertifizierung - BREEAM | Basisdaten - max, 14,0 l/min |
| Grundfarbe | Messing |
| Höhenverstellbar | nein |
| Höhenverstellbare Handbrause | ja |
| Länge Duschschlauch | 1600 |
| Max Vorlauftemperatur | 0 |
| Min Durchlass (Mischwasser) | 8,800 |
| Mit Ablage | nein |
| Mit Befestigungsmaterial | ja |
| Mit Beleuchtung | nein |
| Mit Eckventil | nein |
| Mit Filter | nein |
| Mit Handbrause | ja |
| Mit Kopfbrause | ja |
| Mit Rückstromsicherung | nein |
| Mit Seifenhalter | nein |
| Mit Sitz | nein |
| Mit Umstelleinheit | ja |
| Montage | Wand |
| Position Wasseranschluss | hinten |
| Seitenduschen mit einstellbarem Durchlass | nein |
| Seitenduschen verstellbar | nein |
| Selbstverschließend | nein |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| Variable Laufzeit | nein |
| Verbrühschutz | ja |
| Werkstoff des Anschlusses | Messing |
| WEEE-Nr. | DE47183066 |
