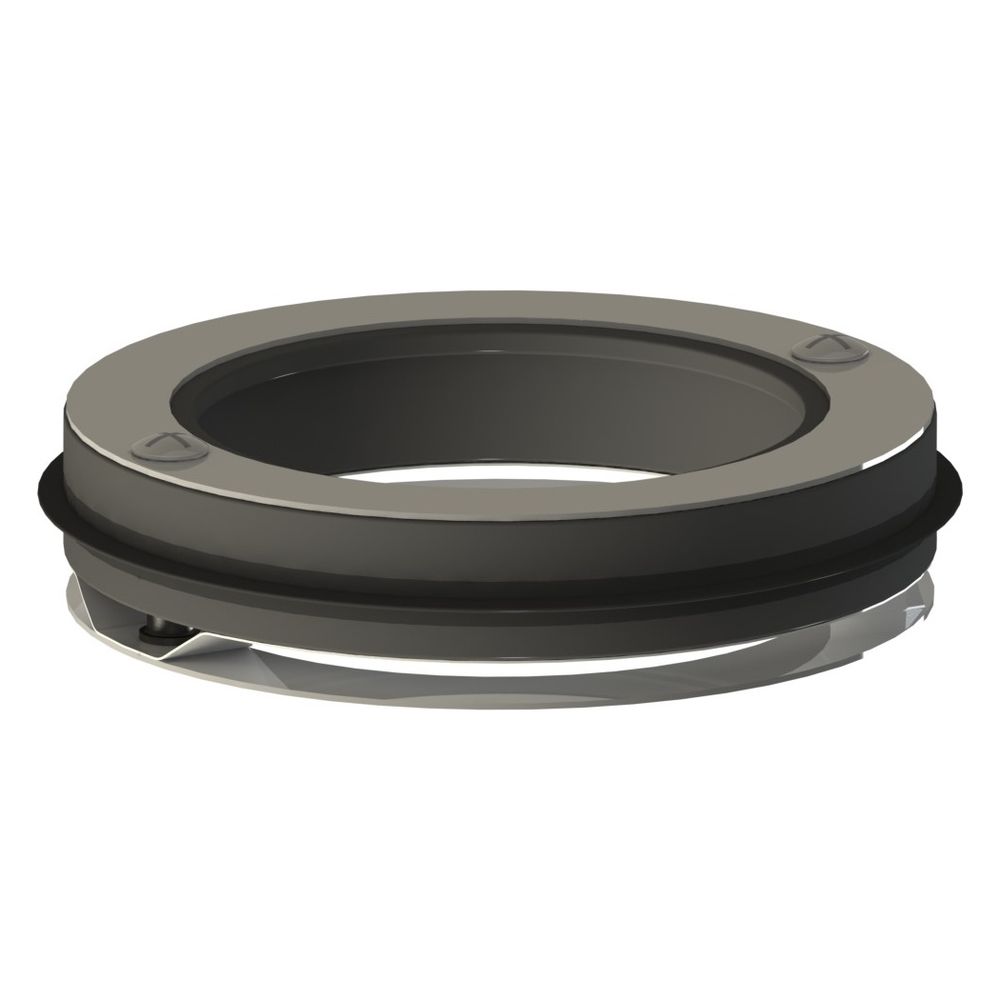

Dallmer Brandschutzelement, DallBit, DN 100, PP-Niro/Edelstahl, 545046

Dieses Brandschutzelement in der Nennweite DN 100 dient der sicheren Brandabschottung in Deckenkonstruktionen der Feuerwiderstandsklassen F 30, F 60 und F 90. Das installationsfertige Bauteil aus Metall ist für die Montage in Kernbohrungen mit einem Durchmesser von 170 bis 174 mm konzipiert und ermöglicht den Anschluss von Kunststoff- sowie Gussrohren. Es ist speziell auf die Kompatibilität mit verschiedenen Ablaufgehäusen der Serie 61 HT abgestimmt.

Funktionsweise und Montage

Das Element verfügt über eine integrierte Lippendichtung, die einen werkseitigen Schutz gegen Rauchgase sicherstellt. Zur Brandabschottung ist eine Quellstoffeinlage verbaut, die im Brandfall reagiert. Die feste Verankerung in der Deckenkonstruktion erfolgt über ein integriertes Klemmelement, welches eine sichere Positionierung in der Kernbohrung ermöglicht. Der Anschluss von Kunststoffrohren erfolgt direkt über die Rohrmuffe, während für Gussrohre ein entsprechender Rohrverbinder eingesetzt wird.

Technische Daten

• Nennweite: DN 100
• Kernbohrungsdurchmesser: 170-174 mm
• Feuerwiderstandsklassen: F 30, F 60, F 90
• Material: Metall
• Zulassung abZ: Z-19.17-1543
• Bauartgenehmigung aBG: Z-19.53-2624

Durch die Kombination aus Rauchgasdichtung und Quellstoffeinlage bietet dieses Brandschutzelement eine zuverlässige Lösung für den vorbeugenden Brandschutz in Bodenabläufen. Die Ausführung für DN 100 Rohre ist für den Einbau in F 30 bis F 90 Decken zugelassen und überzeugt durch eine einfache Montage mittels Klemmelement in Kernbohrungen von 170 bis 174 mm.
