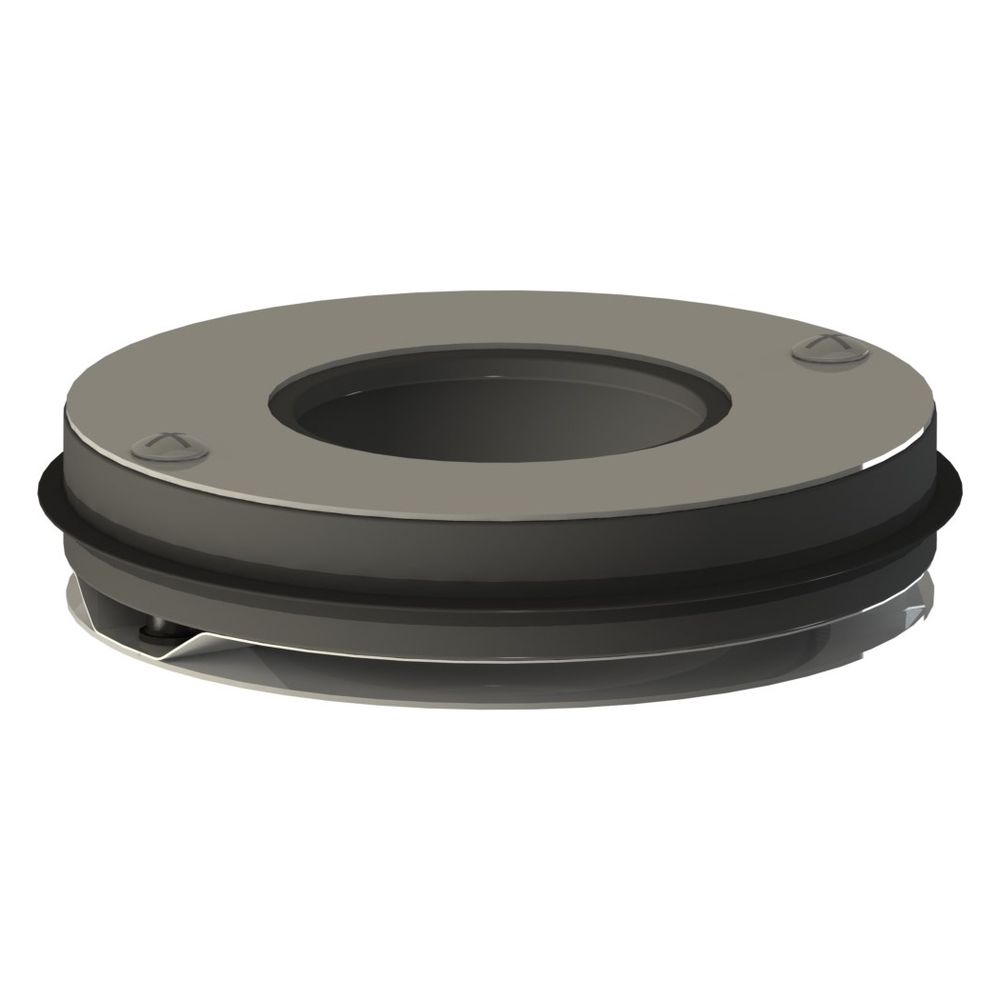

Dallmer Brandschutzelement, DallBit, DN 70, PP-Niro/Edelstahl, 545039

Dieses Brandschutzelement aus Metall dient der sicheren Brandabschottung in Deckenkonstruktionen der Feuerwiderstandsklassen F 30 bis F 120. Die Komponente ist für den Einbau in Kernbohrungen mit einem Durchmesser von 170 bis 174 mm konzipiert und ermöglicht den Anschluss von Kunststoff- oder Gussrohren. Durch die integrierte Quellstoffeinlage und die Lippendichtung wird ein Schutz gegen Rauchgase sichergestellt.

Funktionsweise und Montage

Das Element verfügt über ein Klemmelement, das eine feste Verankerung in der Deckenöffnung ermöglicht. Die Konstruktion ist für die Kombination mit verschiedenen Ablaufgehäusen der Serien 61 HT, 61 HT/E und 61 HT/KE ausgelegt. Der Anschluss von Kunststoffrohren in den Nennweiten DN 50 und DN 70 erfolgt direkt über die Rohrmuffe. Für den Anschluss von Gussrohren in DN 70 ist ein separater Rohrverbinder erforderlich. Das System entspricht den Anforderungen der allgemeinen bauaufsichtlichen Zulassung Z-19.17-1543 sowie der allgemeinen Bauartgenehmigung Z-19.53-2624.

Technische Daten

• Nennweite: DN 70
• Kernbohrungsdurchmesser: 170-174 mm
• Feuerwiderstandsklassen: F 30/60/90/120
• Material: Metall

Die Brandschutzlösung bietet eine fachgerechte Abschottung für Bodenabläufe in massiven Decken. Mit der Nennweite DN 70 und der Eignung für Kernbohrungen von 170 bis 174 mm deckt das Element ein breites Spektrum an Installationsanforderungen ab. Die Kombination aus robuster Metallausführung, integrierter Rauchgasdichtung und der Zulassung für Feuerwiderstandsklassen bis F 120 unterstützt eine normgerechte und sichere Ausführung der Haustechnik.
