Beschreibung

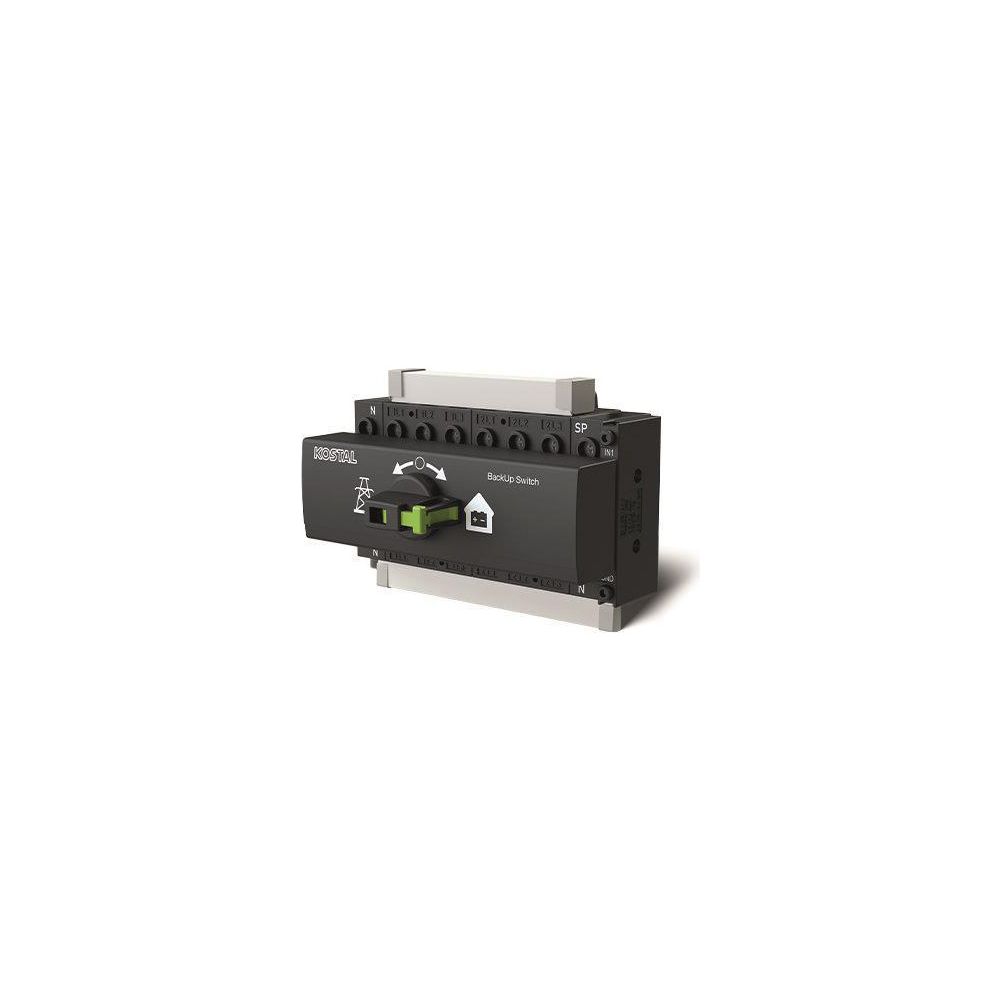

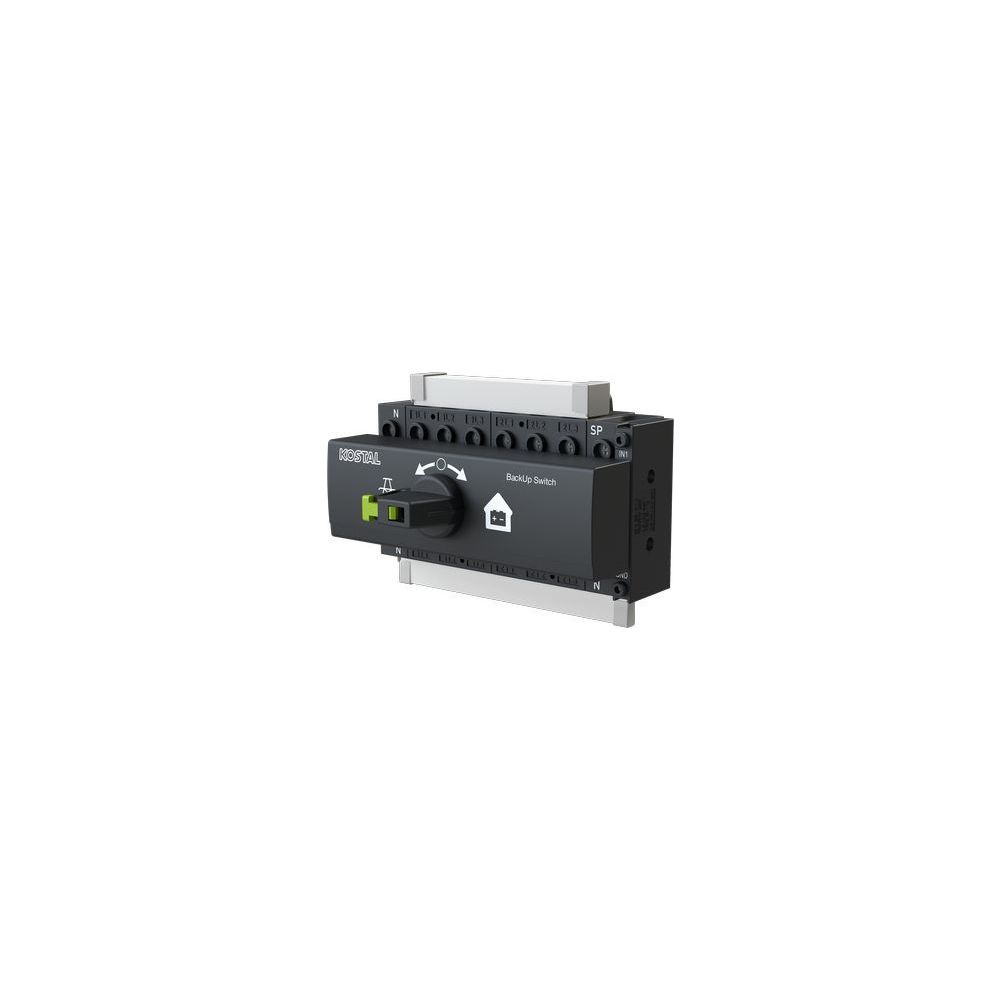

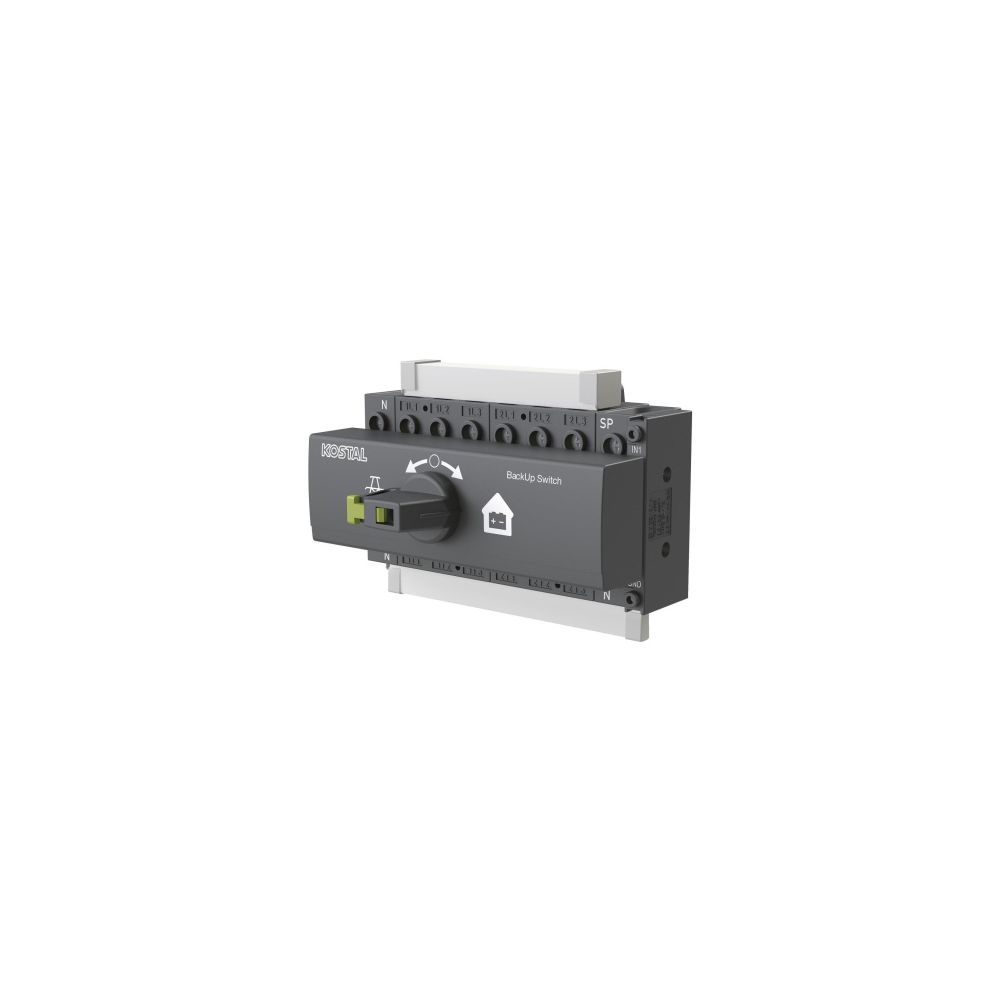

Kostal Netzumschalter BackUp Switch G3, 63A 22kW, Kunststoff, Schwarz
Der manuelle Netzumschalter BackUp Switch G3 von Kostal ermöglicht eine zuverlässige Umschaltung zwischen Netz-, Standby- und Ersatzstrombetrieb. Er ist speziell auf die Kompatibilität mit Wechselrichtern der PLENTICORE G3 Baureihe ausgelegt und für Hausanschlüsse bis 63 A konzipiert. Die kompakte Bauweise erlaubt eine effiziente Montage in Unterverteilungen oder separaten Gehäusen.
Flexibler Einsatz und Montage
Das Gerät ist als Einbaugerät für die Festeinbautechnik konzipiert und lässt sich dank der Schnappbefestigung unkompliziert auf einer 35-mm-Tragschiene gemäß DIN EN 60715 installieren. Mit einer Breite von 8 Teilungseinheiten nimmt der Schalter nur wenig Platz in Anspruch. Die Bedienung erfolgt über einen Drehknopf, wobei das Gehäuse aus robustem Kunststoff gefertigt ist. Der Schalter ist verriegelbar und eignet sich sowohl als Hauptschalter als auch als Wartungs- oder Reparaturschalter.
Technische Leistungsfähigkeit
Der Netzumschalter ist für eine maximale Bemessungsbetriebsspannung von 400 V bei einer Bemessungsbetriebsleistung von 22 kW ausgelegt. Er bietet einen Bemessungsdauerstrom von 63 A und ermöglicht eine manuelle Steuerung der Energieversorgung. Die Ausführung umfasst einen Hilfskontakt als Öffner.
Die Kombination aus kompakter Bauform und hoher Schaltleistung macht diesen Netzumschalter zu einer idealen Komponente für moderne Photovoltaik-Systeme mit Ersatzstromfunktion. Durch die Unterstützung von Hausanschlüssen bis 63 A und die einfache Integration in bestehende Verteilungen bietet das System eine praxisgerechte Lösung für die manuelle Steuerung der Energieflüsse zwischen Netz und Backup-Betrieb.
Technische Daten
- Bemessungsdauerstrom: 63 A
- Bemessungsbetriebsleistung: 22 kW
- Max. Bemessungsbetriebsspannung: 400 V
- Breite in Teilungseinheiten: 8
- Bemessungskurzzeitstromfestigkeit: 0,75 kA
- Bedingter Bemessungskurzschlussstrom: 1,8 kA
- Polzahl: 18
- Anschlussart: Schraubanschluss
- Höhe: 102 mm
- Breite: 144 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Kostal |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schalter | 1 |
| Artikelnummer | KOSTAL-12184452 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | Drehknopf |
| Bedingter Bemessungskurzschlussstrom Iq | 1,8 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 |
| Bemessungsbetriebsspannung | 230 - 400 |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 |
| Bemessungsdauerstrom Iu | 63 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,75 |
| Betriebsleistung | 22 |
| Breite | 144 |
| Breite in Teilungseinheiten | 8 |
| Farbe des Betätigungselements | grü |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Ja |
| Gehäusefarbe | schwarz |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,57 kg |
| Höhe | 102 |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Mit vormontierter Verkabelung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 18 |
| Schaltleistung bei 400 V | 22 |
| Schutzart (IP), frontseitig | sonstige |
| Spannungsauslöser optional | Nein |
| Tiefe | 97 |
| Verriegelbar | Ja |
| Werkstoff des Gehäuses | Kunststoff |
