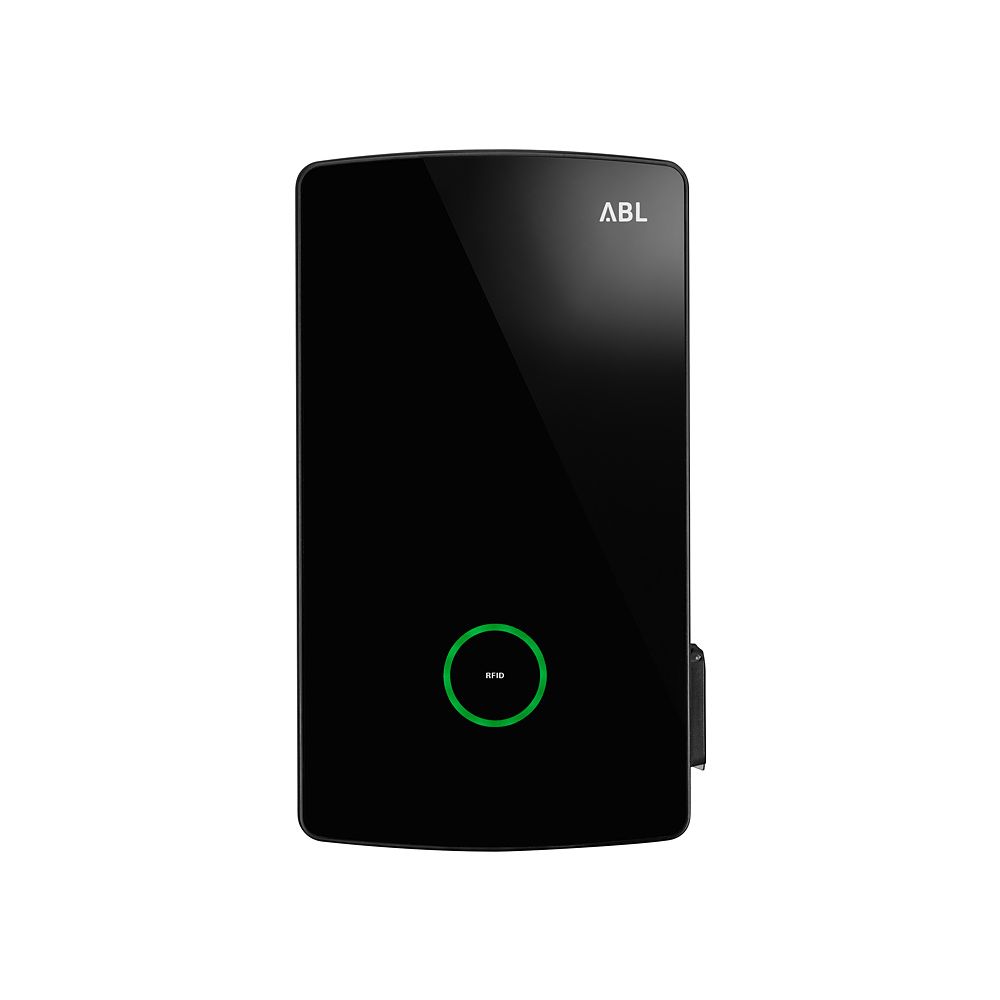

ABL Wallbox eM4 Single Extender, 22kW, Kunststoff
Die eichrechtskonforme Wallbox eM4 Single Extender bietet eine leistungsstarke Ladelösung für einen Ladepunkt mit bis zu 22 kW. Ausgestattet mit einer Typ-2-Ladesteckdose und einem MID-konformen Energiezähler, eignet sich das System für die Erweiterung von Ladeinfrastrukturen in Unternehmen, Parkhäusern und privaten Bereichen. Die robuste Konstruktion mit Schutzart IP55 und Schlagfestigkeit IK10 gewährleistet einen zuverlässigen Betrieb.
Intelligente Vernetzung und Steuerung
Die Extender-Variante ist für die Einbindung in Gruppeninstallationen konzipiert und lässt sich über LAN oder WLAN vernetzen. Die Konfiguration erfolgt komfortabel über eine App. Durch die Unterstützung des Open Charge Point Protocol (OCPP) in der Version 1.6 ist eine Integration in externe Managementsysteme möglich. Das Gerät unterstützt Plug and Charge gemäß ISO 15118 und verfügt über ein integriertes statisches Lastmanagement, das optional um eine dynamische Laststeuerung ergänzt werden kann.
Sicherheit und Bedienkomfort
Für den Schutz während des Ladevorgangs sorgen eine DC-Fehlerstromerkennung sowie ein FI-Schalter vom Typ A. Die Ladesteckdose ermöglicht eine dauerhafte Verriegelung des Ladekabels. Ein integrierter RFID-Kartenleser unterstützt die Benutzerauthentifizierung. Die Wandmontage ist dank flexibler Kabeleinführung effizient durchführbar, während das Gehäuse aus widerstandsfähigem Kunststoff eine hohe Langlebigkeit sicherstellt.
Die eichrechtskonforme Wallbox ermöglicht mit ihrer Ladeleistung von 22 kW ein effizientes Laden von Elektrofahrzeugen. Dank der Vernetzbarkeit über LAN oder WLAN und der Unterstützung von OCPP 1.6 lässt sich das System flexibel in Netzwerke integrieren. Die Kombination aus integriertem MID-Energiezähler, DC-Fehlerstromerkennung und der robusten Schutzart IP55 macht diese Ladestation zu einer sicheren und zukunftsorientierten Wahl für skalierbare Ladeinfrastrukturen.
Technische Daten
- Max. Ladeleistung: 22 kW
- Anzahl Ladepunkte: 1
- Ladesteckdose: Typ 2
- Eingangsspannung: 230 - 400 V
- Frequenz: 50 Hz
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Vernetzung: LAN, WLAN
- Protokoll: OCPP 1.6
- Anschluss: 3-phasig
Technische Daten
| Hersteller | ABL |
| Anschließbarer Leiterquerschnitt | 2,5 |
| Anzahl der CEE-Steckdosen | 0 |
| Anzahl der FI-Schalter Typ A | 1 |
| Anzahl der FI-Schalter Typ B | 0 |
| Anzahl der Haushaltssteckdosen | 0 |
| Anzahl der Ladekupplungen CHAdeMO | 0 |
| Anzahl der Ladekupplungen GB AC | 0 |
| Anzahl der Ladekupplungen GB DC | 0 |
| Anzahl der Ladekupplungen Typ 1 | 0 |
| Anzahl der Ladekupplungen Typ 1 CCS | 0 |
| Anzahl der Ladekupplungen Typ 2 | 0 |
| Anzahl der Ladekupplungen Typ 2 CCS | 0 |
| Anzahl der Ladepunkte | 1 |
| Anzahl der Ladesteckdosen GB | 0 |
| Anzahl der Ladesteckdosen Typ 2 | 1 |
| Anzahl der Ladesteckdosen Typ 3 | 0 |
| Artikelnummer | ABL-100000158 |
| Ausführung Anschluss Anlagenseite | 3-phasig |
| Backend im Lieferumfang enthalten | Nein |
| Bedienung und Konfiguration über App | ja |
| Breite | 306,50 |
| DC-Fehlerstromerkennung | ja |
| EAN-13 | 4011721191461 |
| Eichrechtskonform | ja |
| Eingangsspannung | 230 |
| Export der Ladehistorie | Nein |
| Frequenz | 50 |
| Funkstandard 5G | Nein |
| Geeignet für dynamisches Lastmanagement | ja |
| Gewicht | 0,1 kg |
| Höhe | 516 |
| IFTTT-Unterstützung verfügbar | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Ladekabel dauerhaft verriegelbar an der Ladestation | ja |
| LTE | Nein |
| Max Leistung pro Ladepunkt | 22 |
| Mit Display | Nein |
| Mit Energiezähler | ja |
| Mit Hausanschlusskasten (HAK) | Nein |
| Mit integriertem RFID-Kartenleser | ja |
| Mit Leitungsschutzschalter | Nein |
| Mit MID-kompatiblem Energiezähler | ja |
| Mit Schlüsselschalter | Nein |
| Montageart | Wandmontage |
| Nennanschlussleistung | 22 |
| NFC (Near Field Communication) | Nein |
| Open Charge Point Protocol (OCPP) Version | 1.6 |
| Plug and charge (ISO 15118) | ja |
| Schlagfestigkeit | IK10 |
| Schutzart (IP) | IP55 |
| Schützkontakt-Verschweiß-Erkennung | ja |
| Statisches Lastmanagement integriert | ja |
| Tiefe | 145 |
| Vernetzbar als Extender | ja |
| Vernetzbar als Master | Nein |
| Vernetzbar über LAN | ja |
| Vernetzbar über WLAN | ja |
| Werkstoff des Gehäuses | Kunststoff |
