Beschreibung

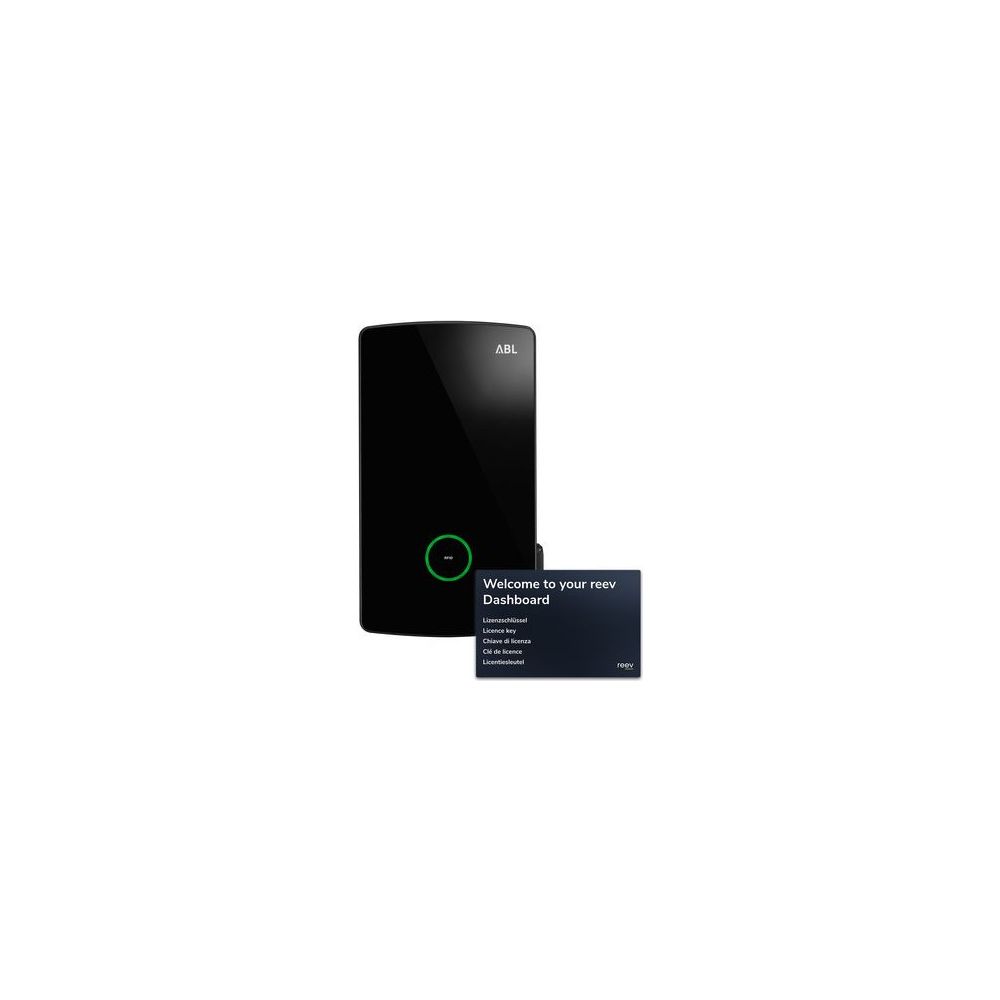

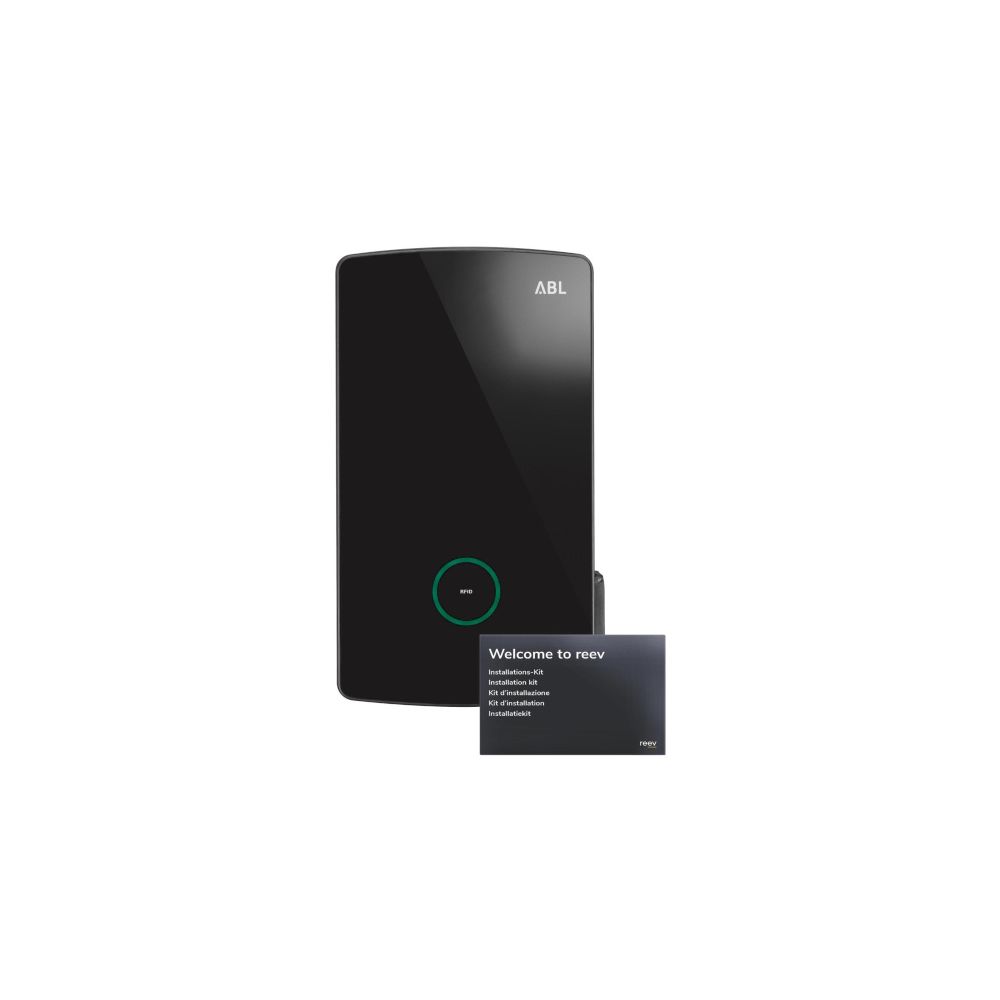

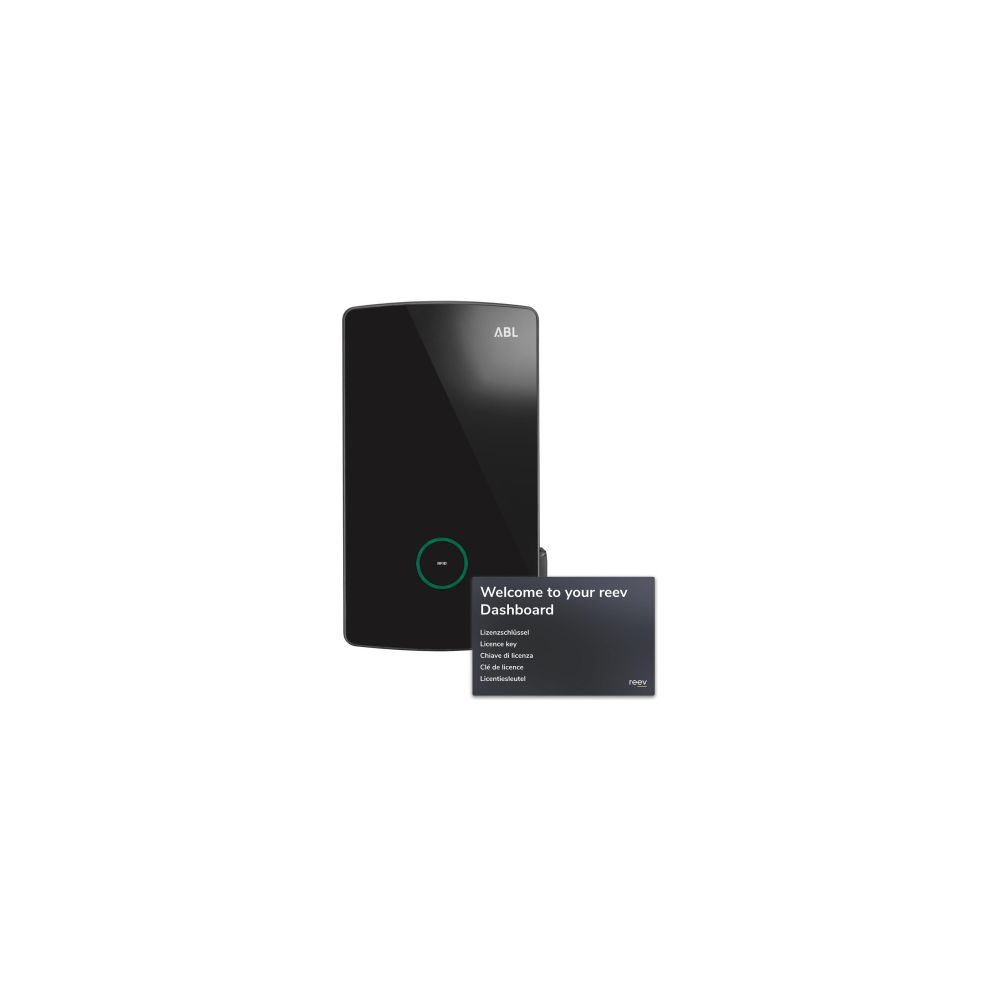

ABL Wallbox eM4 Single Controller, 22kW, 516x306,5x145mm, Kunststoff
Die ABL Wallbox eM4 Single ist eine zukunftssichere Ladelösung für Unternehmen, die Wohnungswirtschaft, Parkhäuser und Privathaushalte. Mit einer maximalen Ladeleistung von 22 kW und einer Typ-2-Ladesteckdose ermöglicht sie das effiziente Laden von Elektrofahrzeugen. Als Controller-Variante verfügt sie über eine integrierte Kommunikations- und Steuerungseinheit, die eine Vernetzung von bis zu 30 Ladepunkten in einer Gruppe erlaubt.
Intelligente Vernetzung und Steuerung
Die Ladestation unterstützt die Anbindung an Backendsysteme via OCPP 1.6 über LTE, LAN oder WLAN. Die Konfiguration erfolgt unkompliziert per App. Ein MID-konformer Energiezähler ist integriert, was eine präzise Erfassung der Ladevorgänge ermöglicht. Das System ist für Plug and Charge gemäß ISO 15118 vorbereitet und unterstützt Modbus TCP für die Einbindung in externe Energiemanagementsysteme.
Sicherheit und Installation
Das robuste Gehäuse mit Schutzart IP55 und Schlagfestigkeit IK10 gewährleistet eine hohe Langlebigkeit im Außenbereich. Die Sicherheit wird durch eine integrierte DC-Fehlerstromerkennung sowie einen FI-Schalter Typ A sichergestellt. Die Installation erfolgt durch eine flexible Kabeleinführung, wobei das Ladekabel an der Ladestation dauerhaft verriegelbar ist. Die Wallbox ist für den 3-phasigen Anschluss ausgelegt und bietet eine Schützkontakt-Verschweiß-Erkennung.
Die Wallbox eM4 Single überzeugt durch ihre Skalierbarkeit und hohe Konnektivität. Mit einer Ladeleistung von 22 kW und der Möglichkeit zur Gruppeninstallation eignet sie sich ideal für anspruchsvolle Ladeinfrastrukturen. Die Kombination aus robuster Bauweise, integrierter Fehlerstromüberwachung und modernen Kommunikationsschnittstellen macht sie zu einer zuverlässigen Wahl für den täglichen Einsatz.
Technische Daten
- Max. Ladeleistung: 22 kW
- Ladepunkte: 1
- Anschluss: 3-phasig
- Ladesteckdose: Typ 2
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Kommunikation: LTE, LAN, WLAN
- Protokoll: OCPP 1.6
- Energiezähler: MID-konform
- Eingangsspannung: 230/400 V
Technische Daten
| Hersteller | ABL |
| Anschließbarer Leiterquerschnitt | 2,5 - 13 |
| Anzahl der CEE-Steckdosen | 0 |
| Anzahl der FI-Schalter Typ A | 1 |
| Anzahl der FI-Schalter Typ B | 0 |
| Anzahl der Haushaltssteckdosen | 0 |
| Anzahl der Ladekupplungen CHAdeMO | 0 |
| Anzahl der Ladekupplungen GB AC | 0 |
| Anzahl der Ladekupplungen GB DC | 0 |
| Anzahl der Ladekupplungen Typ 1 | 0 |
| Anzahl der Ladekupplungen Typ 1 CCS | 0 |
| Anzahl der Ladekupplungen Typ 2 | 0 |
| Anzahl der Ladekupplungen Typ 2 CCS | 0 |
| Anzahl der Ladepunkte | 1 |
| Anzahl der Ladesteckdosen GB | 0 |
| Anzahl der Ladesteckdosen Typ 2 | 1 |
| Anzahl der Ladesteckdosen Typ 3 | 0 |
| Artikelnummer | ABL-100000200 |
| Ausführung Anschluss Anlagenseite | 3-phasig |
| Backend im Lieferumfang enthalten | ja |
| Bedienung und Konfiguration über App | ja |
| Breite | 306,50 |
| DC-Fehlerstromerkennung | ja |
| EAN-13 | 4011721193298 |
| Eichrechtskonform | Nein |
| Eingangsspannung | 230 |
| Export der Ladehistorie | Nein |
| Frequenz | 50 |
| Funkstandard 5G | Nein |
| Geeignet für dynamisches Lastmanagement | ja |
| Gewicht | 9,4 kg |
| Höhe | 516 |
| IFTTT-Unterstützung verfügbar | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Ladekabel dauerhaft verriegelbar an der Ladestation | ja |
| LTE | ja |
| Max Leistung pro Ladepunkt | 22 |
| Mit Display | Nein |
| Mit Energiezähler | ja |
| Mit Hausanschlusskasten (HAK) | Nein |
| Mit integriertem RFID-Kartenleser | ja |
| Mit Leitungsschutzschalter | Nein |
| Mit MID-kompatiblem Energiezähler | ja |
| Mit Schlüsselschalter | Nein |
| Montageart | Wandmontage |
| Nennanschlussleistung | 22 |
| NFC (Near Field Communication) | Nein |
| Open Charge Point Protocol (OCPP) Version | 1.6 |
| Plug and charge (ISO 15118) | ja |
| Schlagfestigkeit | IK10 |
| Schutzart (IP) | IP55 |
| Schützkontakt-Verschweiß-Erkennung | ja |
| Statisches Lastmanagement integriert | ja |
| Tiefe | 145 |
| Vernetzbar als Extender | ja |
| Vernetzbar als Master | ja |
| Vernetzbar über LAN | ja |
| Vernetzbar über WLAN | ja |
| Werkstoff des Gehäuses | Kunststoff |
