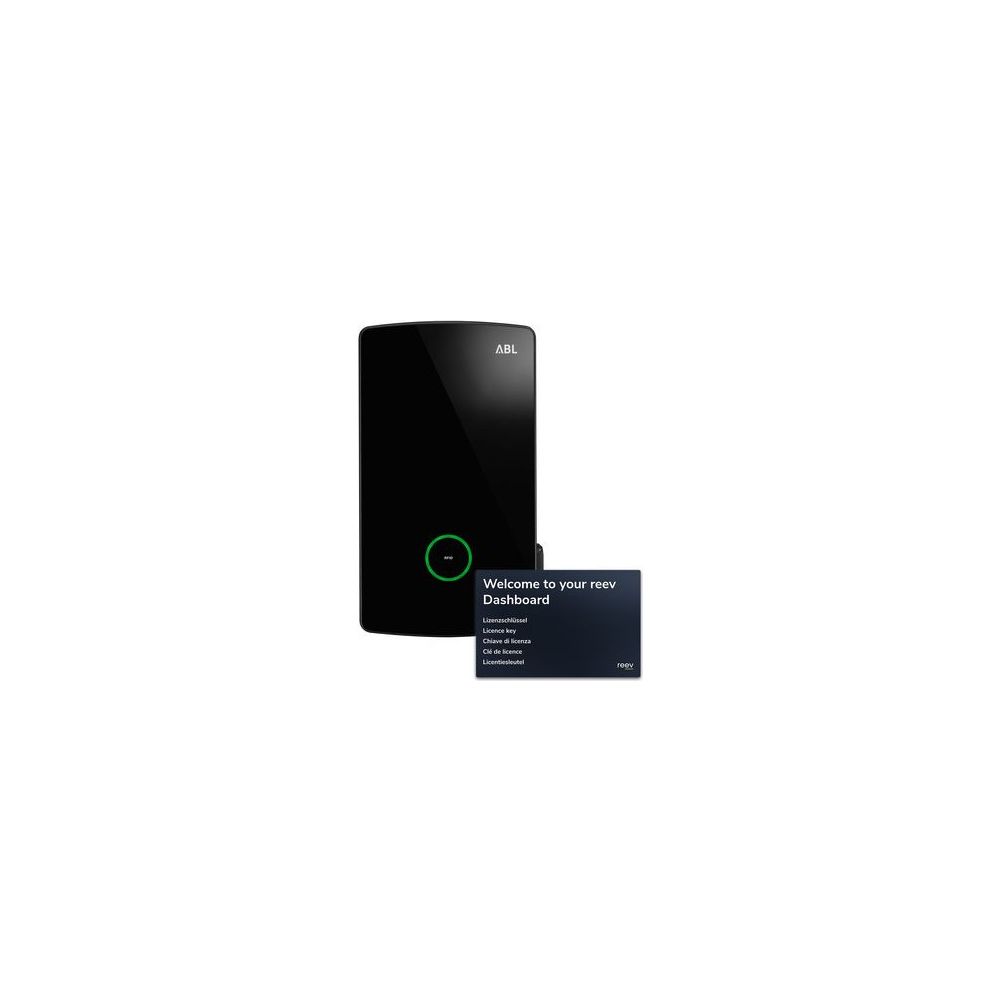

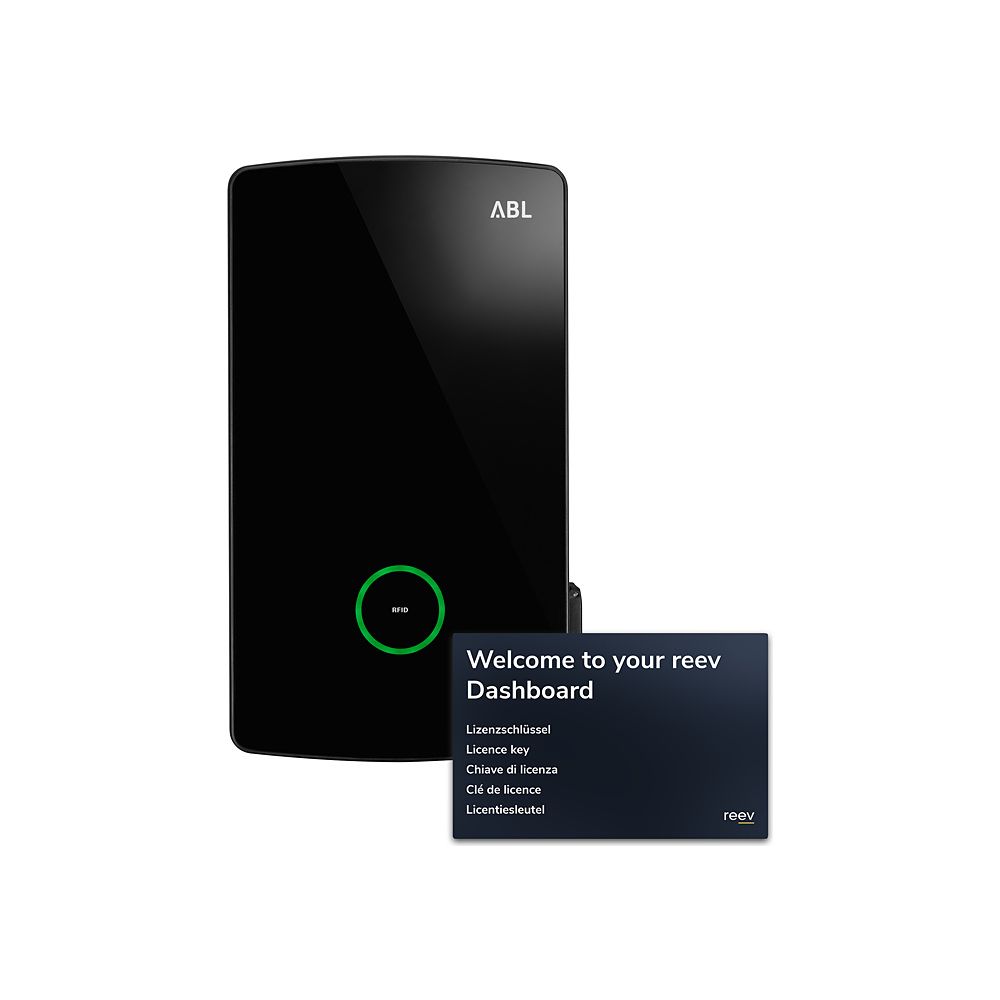

ABL Wallbox eM4 Single reev Extender, 22 kW, 516x306,5x145mm, IP55, IK10
Die Wallbox eM4 Single reev Extender von ABL ist eine eichrechtskonforme Ladelösung für einen Ladepunkt mit einer Leistung von bis zu 22 kW. Ausgestattet mit einer Typ-2-Ladesteckdose und einem MID-konformen Energiezähler, eignet sich das System für die Erweiterung von Ladeinfrastrukturen in Unternehmen, Parkhäusern und Wohnanlagen. Die robuste Bauweise nach Schutzart IP55 und Schlagfestigkeit IK10 ermöglicht den Einsatz im Innen- und Außenbereich.
Intelligente Vernetzung und Lastmanagement
Die Extender-Variante ist für die Einbindung in Gruppeninstallationen konzipiert und lässt sich effizient über LAN oder WLAN vernetzen. In Kombination mit einer Controller-Einheit ermöglicht das System ein statisches Lastmanagement, das optional durch ein externes Energiemessgerät um eine dynamische Laststeuerung ergänzt werden kann. Die Konfiguration erfolgt komfortabel über die herstellereigene App, während die Unterstützung von OCPP 1.6 und ISO 15118 eine nahtlose Integration in Backend-Systeme sicherstellt.
Sicherheit und Bedienkomfort
Für den sicheren Betrieb sorgt die integrierte DC-Fehlerstromerkennung in Verbindung mit einem FI-Schalter Typ A. Ein RFID-Kartenleser ermöglicht die nutzerbezogene Freischaltung der Ladung. Das Ladekabel kann an der Ladestation dauerhaft verriegelt werden, was den Bedienkomfort erhöht. Die Schützkontakt-Verschweiß-Erkennung bietet zusätzliche Sicherheit im Ladebetrieb.
Technische Daten
- Max. Ladeleistung: 22 kW
- Anzahl Ladepunkte: 1
- Ladesteckdose: Typ 2
- Eingangsspannung: 230 - 400 V
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Vernetzung: LAN, WLAN
- Energiezähler: MID-konform
- Breite: 306,5 mm
- Höhe: 516 mm
- Tiefe: 145 mm
Die Wallbox eM4 Single reev Extender überzeugt durch ihre hohe Skalierbarkeit und eichrechtskonforme Abrechnungsmöglichkeiten. Mit einer Ladeleistung von 22 kW und der Unterstützung moderner Kommunikationsstandards ist sie eine zukunftssichere Wahl für professionelle Ladeinfrastrukturen. Die Kombination aus robuster Hardware, integrierter DC-Fehlerstromerkennung und der Möglichkeit zur einfachen Gruppenbildung macht sie zu einer effizienten Lösung für anspruchsvolle Ladeanforderungen.
Technische Daten
| Hersteller | ABL |
| Anschließbarer Leiterquerschnitt | 2,5 |
| Anzahl der CEE-Steckdosen | 0 |
| Anzahl der FI-Schalter Typ A | 1 |
| Anzahl der FI-Schalter Typ B | 0 |
| Anzahl der Haushaltssteckdosen | 0 |
| Anzahl der Ladekupplungen CHAdeMO | 0 |
| Anzahl der Ladekupplungen GB AC | 0 |
| Anzahl der Ladekupplungen GB DC | 0 |
| Anzahl der Ladekupplungen Typ 1 | 0 |
| Anzahl der Ladekupplungen Typ 1 CCS | 0 |
| Anzahl der Ladekupplungen Typ 2 | 0 |
| Anzahl der Ladekupplungen Typ 2 CCS | 0 |
| Anzahl der Ladepunkte | 1 |
| Anzahl der Ladesteckdosen GB | 0 |
| Anzahl der Ladesteckdosen Typ 2 | 1 |
| Anzahl der Ladesteckdosen Typ 3 | 0 |
| Artikelnummer | ABL-100000203 |
| Ausführung Anschluss Anlagenseite | 3-phasig |
| Backend im Lieferumfang enthalten | ja |
| Bedienung und Konfiguration über App | ja |
| Breite | 306,50 |
| DC-Fehlerstromerkennung | ja |
| EAN-13 | 4011721193328 |
| Eichrechtskonform | ja |
| Eingangsspannung | 230 |
| Export der Ladehistorie | Nein |
| Frequenz | 50 |
| Funkstandard 5G | Nein |
| Geeignet für dynamisches Lastmanagement | ja |
| Gewicht | 0,1 kg |
| Höhe | 516 |
| IFTTT-Unterstützung verfügbar | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Ladekabel dauerhaft verriegelbar an der Ladestation | ja |
| LTE | Nein |
| Max Leistung pro Ladepunkt | 22 |
| Mit Display | Nein |
| Mit Energiezähler | ja |
| Mit Hausanschlusskasten (HAK) | Nein |
| Mit integriertem RFID-Kartenleser | ja |
| Mit Leitungsschutzschalter | Nein |
| Mit MID-kompatiblem Energiezähler | ja |
| Mit Schlüsselschalter | Nein |
| Montageart | Wandmontage |
| Nennanschlussleistung | 22 |
| NFC (Near Field Communication) | Nein |
| Open Charge Point Protocol (OCPP) Version | 1.6 |
| Plug and charge (ISO 15118) | ja |
| Schlagfestigkeit | IK10 |
| Schutzart (IP) | IP55 |
| Schützkontakt-Verschweiß-Erkennung | ja |
| Statisches Lastmanagement integriert | ja |
| Tiefe | 145 |
| Vernetzbar als Extender | ja |
| Vernetzbar als Master | Nein |
| Vernetzbar über LAN | ja |
| Vernetzbar über WLAN | ja |
| Werkstoff des Gehäuses | Kunststoff |
