Beschreibung

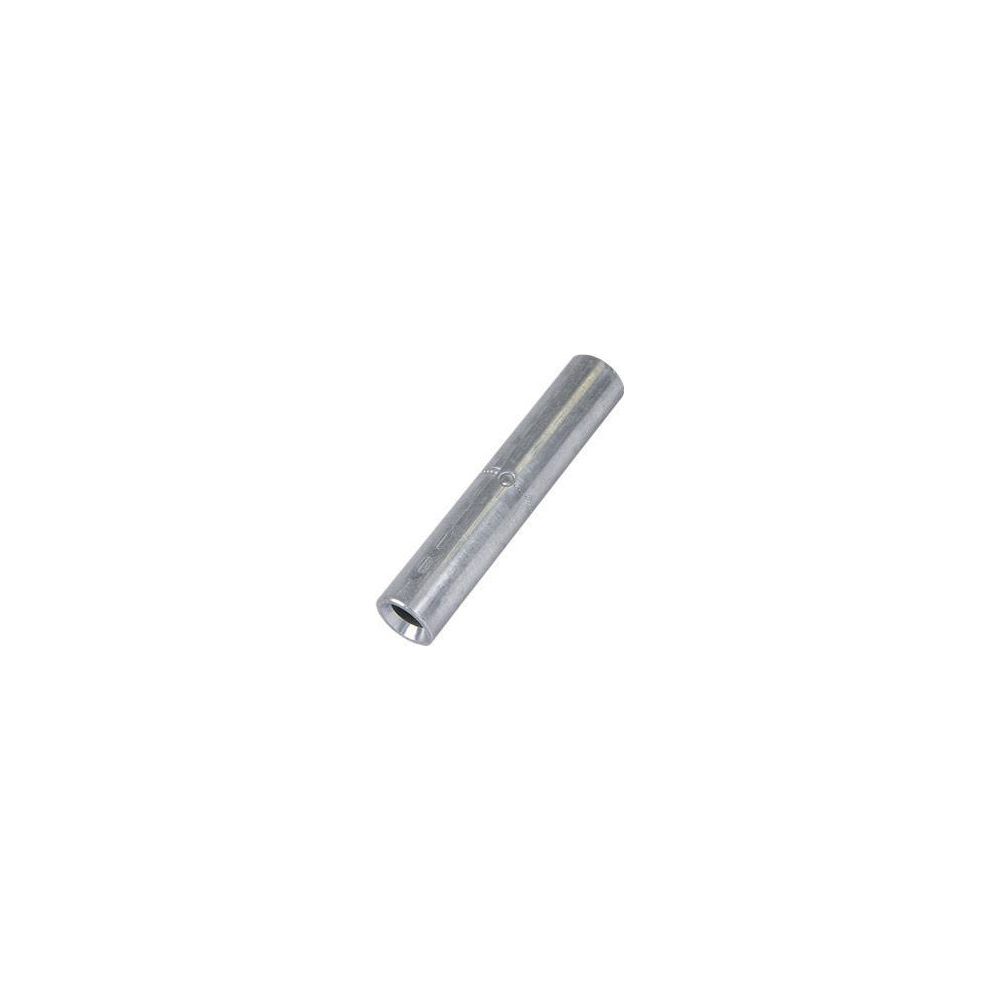

Intercable Pressverbinder ICAL70V, 70mm2 RM/SM 95mm2 SE, Aluminium, Blank
Der Aluminium-Pressverbinder ICAL70V dient der Verbindung von Aluminiumkabeln nach DIN 48201 Teil 1 sowie Aluminiumseilen nach DIN EN 50182. Das Bauteil ist für den Einsatz in der Spannungsreihe 6/10 kV konzipiert und eignet sich für rundgedrückte Sektorleiter. Zur Unterstützung einer präzisen Verarbeitung verfügt der Verbinder über Markierungen für den korrekten Pressvorgang. Die Hülse ist werksseitig mit Kontaktfett gefüllt und durch Plastikstopfen verschlossen.
Anwendung und Eigenschaften
Die Konstruktion ist für nicht zugfeste Verbindungen ausgelegt und verzichtet auf einen Mittelsteg. Der Verbinder ist nicht für Al/St-Seile, Aldrey-Seile oder als Anschluss für Cu-Bolzen vorgesehen. Die Ausführung erfolgt aus Aluminium, was eine zuverlässige elektrische Verbindung in entsprechenden Leitungsnetzen ermöglicht.
Technische Daten
- Werkstoff: Aluminium
- Nennquerschnitt Aluminium (RM/SM): 70 mm²
- Nennquerschnitt Aluminium (SE): 95 mm²
- Spannungsreihe: 6/10 kV
- Querschnittsform: rund
Dieser Pressverbinder bietet eine effiziente Lösung für die elektrische Verbindung von Aluminiumleitern. Mit einer Eignung für 70 mm² bei runden Leitern und 95 mm² bei sektorförmigen Leitern deckt das Bauteil spezifische Anforderungen ab. Die werksseitige Vorbereitung mit Kontaktfett und die integrierten Markierungen unterstützen eine prozesssichere Montage bei der Installation in der Mittelspannungstechnik.
Technische Daten
| Hersteller | Intercable |
| Anschluss als Cu-Bolzen | Nein |
| Artikelnummer | INTERCABLE-180077 |
| Brillenflansch | Aluminium |
| EAN-13 | 8014212184245 |
| Für zugfeste Verbindungen | Nein |
| Geeignet für Al/St-Seile | Nein |
| Geeignet für Aldrey-Seile | Nein |
| Gewicht | 0,649 kg |
| Nennquerschnitt Aluminium, RM/SM | 70 |
| Nennquerschnitt Aluminium, SE | 95 |
| Querschnittsform | rund |
| Spannungsreihe | 6/10 |
| Werkstoff | Aluminium |
| Ölstopp/Mittelsteg | Nein |
| WEEE-Nr. | 20405020 |
