Beschreibung

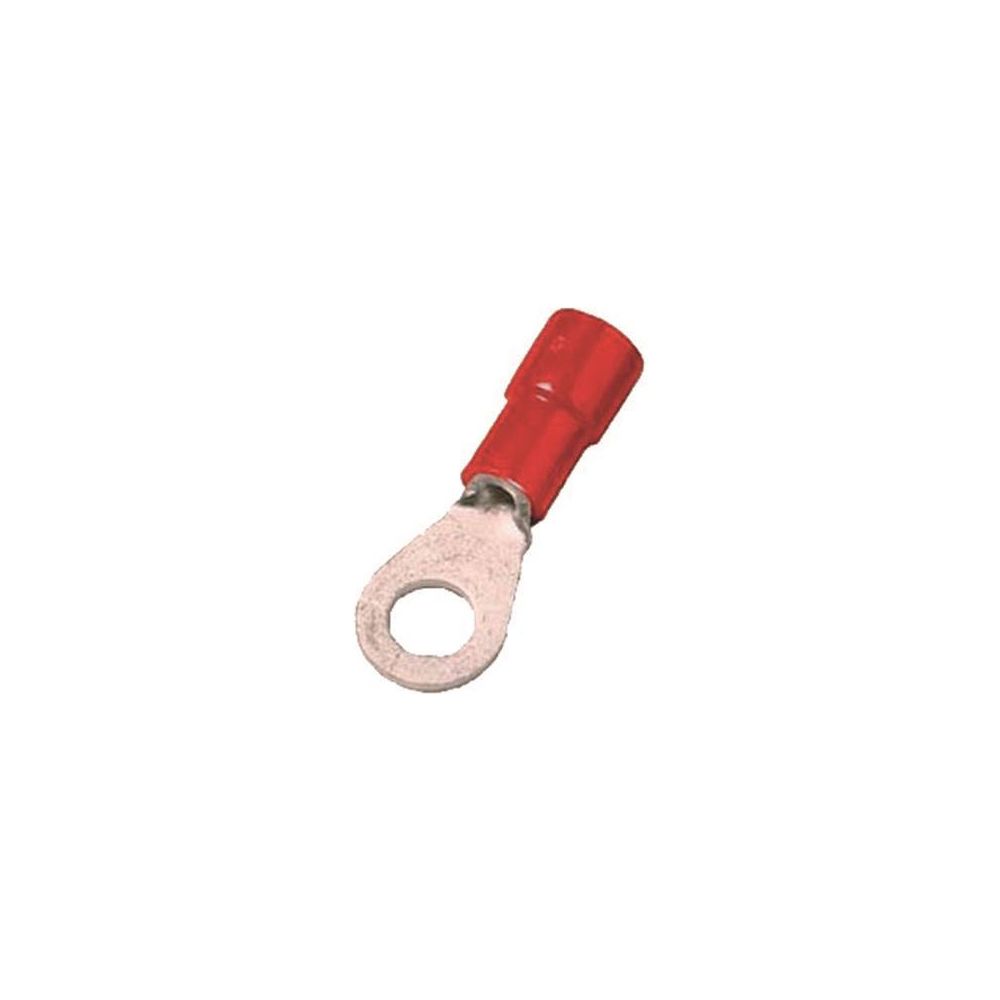

Intercable Quetschkabelschuh ICIQ14, 0,5-1mm2, Kupfer, Rot
Dieser isolierte Ringkabelschuh nach DIN 46237 ermöglicht eine elektrische Verbindung für feindrähtige Leiter im Querschnittsbereich von 0,5 bis 1 mm². Die Ausführung aus verzinntem Kupfer mit Polycarbonat-Isolation zeichnet sich durch eine halogenfreie Materialzusammensetzung aus.
Robuste Verbindungstechnik

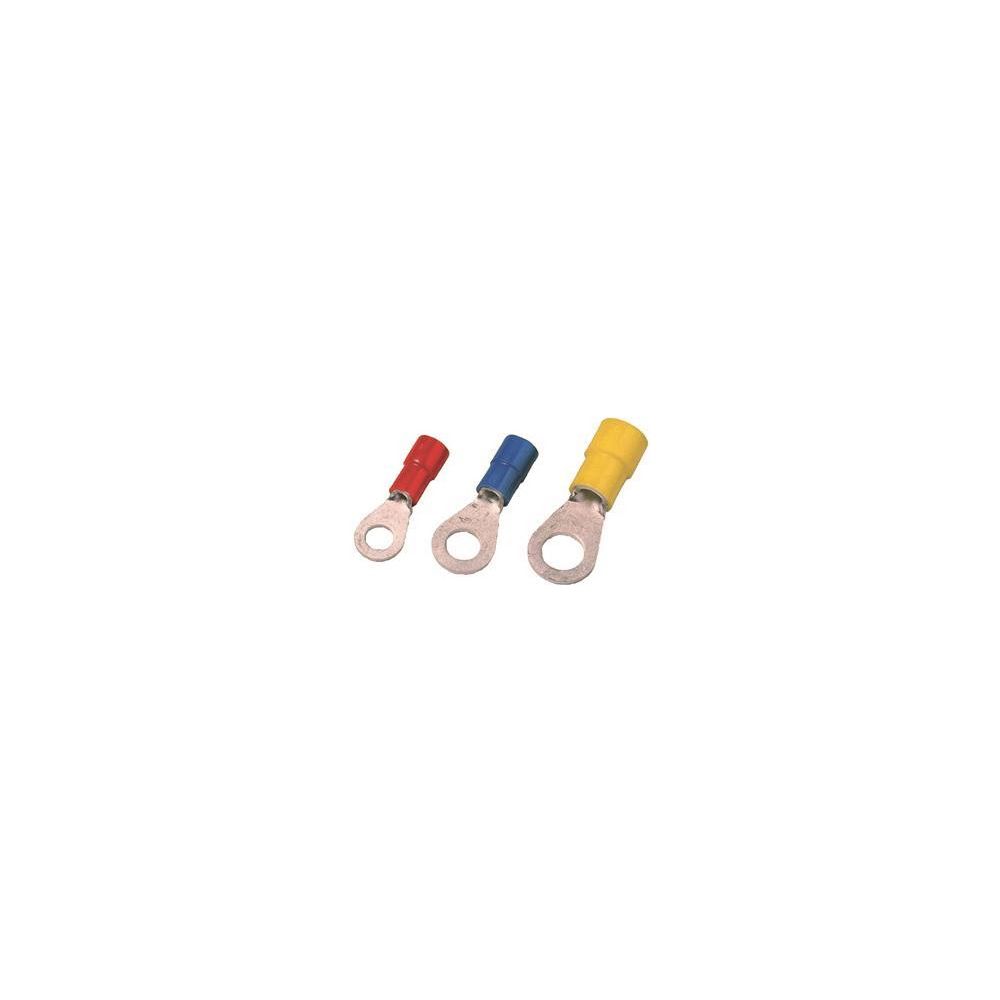

Der Kabelschuh verfügt über eine kurz ausgeführte Hülse mit einem hartverlöteten Pressbereich. Durch die Ringform und das metrische Anschlussgewindemaß von M4 ist das Bauteil für entsprechende Schraubverbindungen ausgelegt. Die rote Farbcodierung der Isolation dient der Identifikation des Querschnittsbereichs bei der Installation.
Technische Daten
- Nennquerschnitt: 0,5 - 1 mm²
- Anschlussgewindemaß: M4
- Maximalstrom: 11 A
- Gesamtlänge: 18 mm
- Werkstoff: Kupfer
- Oberflächenschutz: verzinnt
- Isolation: Polycarbonat (PC)
- Halogenfrei: Ja
- Flanschform: Ringform
- Hülsenform: kurz
Die Kombination aus verzinntem Kupfer und der Polycarbonat-Isolation sorgt für eine elektrische Leitfähigkeit bei einer Strombelastbarkeit von bis zu 11 A. Mit einer Gesamtlänge von 18 mm und der normgerechten Ausführung nach DIN 46237 eignet sich dieser Kabelschuh für Anwendungen, bei denen eine halogenfreie Verbindung für feindrähtige Leiter erforderlich ist.
Technische Daten
| Hersteller | Intercable |
| Anschlussgewindemaß (metrisch) | 4 |
| Artikelnummer | INTERCABLE-180833 |
| Bandware | Nein |
| Bolzenmaß (imperial) | 5/32 |
| Brillenflansch | Kupfer |
| EAN-13 | 8014212200037 |
| Entspricht DIN | Ja |
| Farbe | rot |
| Farbe der Isolation | rot |
| Flanschform | Ringform |
| Für zugfeste Verbindungen | Nein |
| Geeignet für feindrähtige Leiter | Ja |
| Geeignet für Flachleiter | Nein |
| Geeignet für hohe Temperaturen (bis 650 °C) | Nein |
| Geeignet für Lackdraht | Nein |
| Geeignet für massive Leiter | Nein |
| Geeignet für mehrdrähtige Leiter | Nein |
| Geeignet für Rundleiter | Ja |
| Gesamtlänge | 18 |
| Gewicht | 0,09 kg |
| Halogenfrei | Ja |
| Hülsenform | kurz |
| Isolation | Polycarbonat (PC) |
| Max AWG-Größe | sonstige |
| Maximalstrom (Imax) | 11 |
| Min AWG-Größe | 20 |
| Nennquerschnitt | 0,5 - 1 |
| Oberflächenschutz | verzinnt |
| Werkstoff | Kupfer |
| WEEE-Nr. | 20405020 |
