Beschreibung

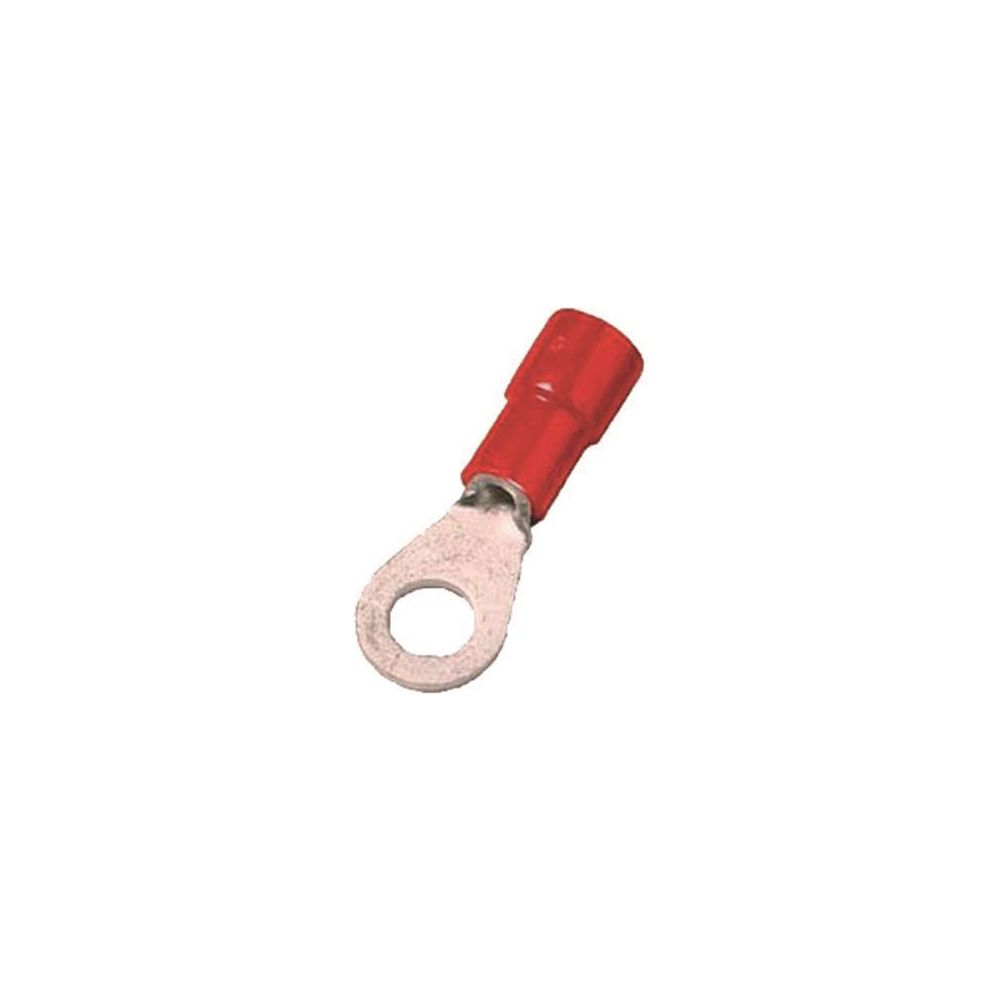

Intercable Quetschkabelschuh ICIQ15 Ringform, 0,5-1mm2, Kupfer, Rot
Dieser isolierte Quetschkabelschuh in Ringform ermöglicht eine zuverlässige elektrische Verbindung für feindrähtige Rundleiter. Das Bauteil aus verzinntem Kupfer entspricht der DIN 46237 und ist für einen Nennquerschnitt von 0,5 bis 1 mm² ausgelegt.
Robuste Konstruktion
Die Hülse ist kurz ausgeführt und verfügt über einen hartverlöteten Pressbereich, der eine stabile Kontaktierung unterstützt. Die Isolation besteht aus halogenfreiem Polycarbonat, was den Einsatz in verschiedenen elektrischen Installationen begünstigt. Mit einem metrischen Anschlussgewindemaß von M5 ist der Kabelschuh präzise auf entsprechende Bolzen abgestimmt.
Technische Daten
- Nennquerschnitt: 0,5 - 1 mm²
- Anschlussgewindemaß: M5
- Flanschform: Ringform
- Werkstoff: Kupfer
- Oberflächenschutz: verzinnt
- Isolation: Polycarbonat (PC)
- Maximalstrom: 11 A
- Gesamtlänge: 19 mm
- Halogenfrei: Ja
Durch die hochwertige Materialwahl und die normgerechte Fertigung bietet dieses Verbindungselement eine dauerhafte Lösung für feindrähtige Leiter. Mit einer Strombelastbarkeit von bis zu 11 A und der robusten Polycarbonat-Isolation eignet sich der Kabelschuh für professionelle Elektroinstallationen, bei denen eine normkonforme Kontaktierung im Bereich von 0,5 bis 1 mm² erforderlich ist.
Technische Daten
| Hersteller | Intercable |
| Anschlussgewindemaß (metrisch) | 5 |
| Artikelnummer | INTERCABLE-180841 |
| Bandware | Nein |
| Bolzenmaß (imperial) | 3/16 |
| Brillenflansch | Kupfer |
| EAN-13 | 8014212200044 |
| Entspricht DIN | Ja |
| Farbe | rot |
| Farbe der Isolation | rot |
| Flanschform | Ringform |
| Für zugfeste Verbindungen | Nein |
| Geeignet für feindrähtige Leiter | Ja |
| Geeignet für Flachleiter | Nein |
| Geeignet für hohe Temperaturen (bis 650 °C) | Nein |
| Geeignet für Lackdraht | Nein |
| Geeignet für massive Leiter | Nein |
| Geeignet für mehrdrähtige Leiter | Nein |
| Geeignet für Rundleiter | Ja |
| Gesamtlänge | 19 |
| Gewicht | 0,1 kg |
| Halogenfrei | Ja |
| Hülsenform | kurz |
| Isolation | Polycarbonat (PC) |
| Max AWG-Größe | sonstige |
| Maximalstrom (Imax) | 11 |
| Min AWG-Größe | 20 |
| Nennquerschnitt | 0,5 - 1 |
| Oberflächenschutz | verzinnt |
| Werkstoff | Kupfer |
| WEEE-Nr. | 20405020 |
