Beschreibung

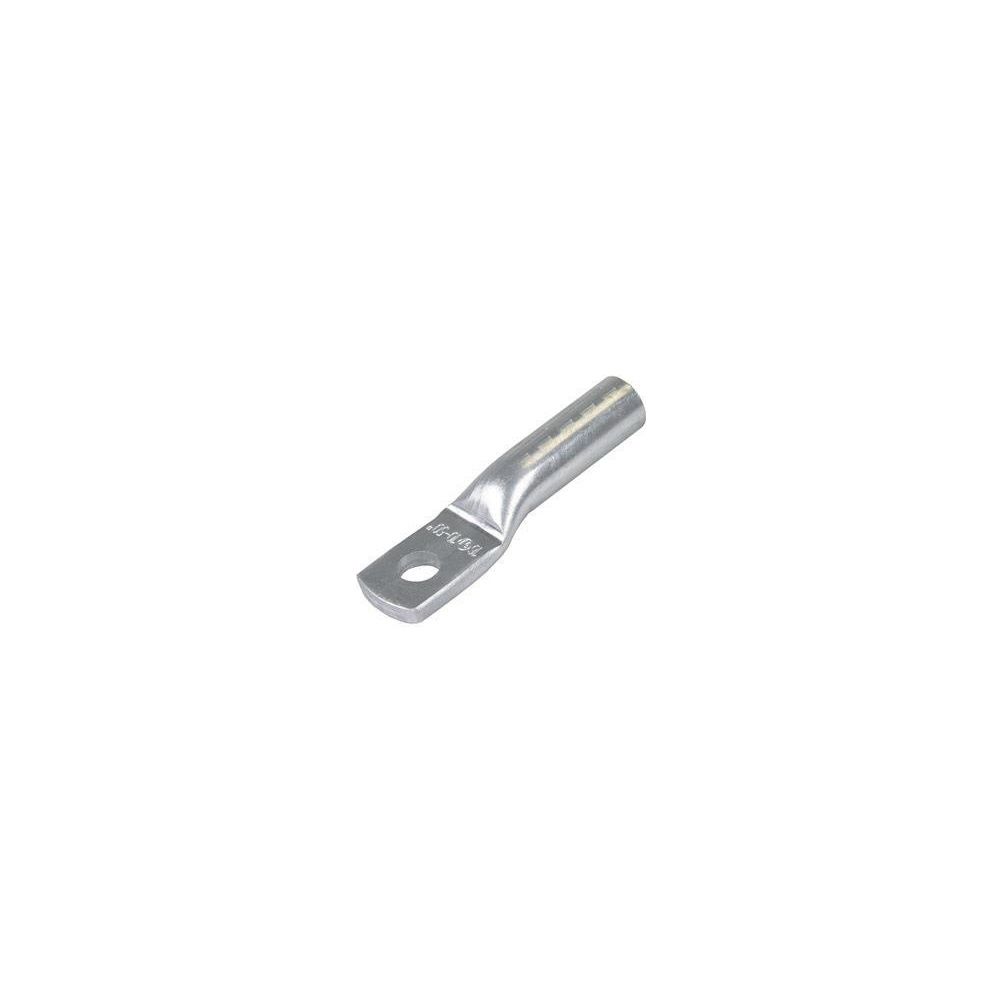

Intercable Presskabelschuh ICAL9510, 95mm2 RM/SM 120mm2 SE M10, Aluminium, Blank
Dieser Aluminium-Presskabelschuh nach DIN 46329 ermöglicht zugentlastete Verbindungen für Aluminiumleiter. Er ist für den Einsatz mit rundgedrückten Sektorleitern sowie Aluminiumseilen konzipiert. Die Hülse ist für eine optimale Kontaktierung bereits mit Kontaktfett vorgefüllt und durch einen Plastikstopfen geschützt.
Anwendung und Verarbeitung
Die Konstruktion ist auf die Anforderungen von Aluminiumkabeln nach DIN 48201 Teil 1 und Aluminiumseilen nach DIN EN 50182 abgestimmt. Dank der Markierungen auf der langen Hülse lässt sich der Verpressvorgang präzise durchführen. Die Ausführung mit einem Befestigungsloch und einem metrischen Anschlussgewindemaß von M10 sorgt für eine stabile mechanische und elektrische Verbindung.
Technische Daten
- Werkstoff: Aluminium
- Nennquerschnitt Aluminium (RM/SM): 95 mm²
- Nennquerschnitt Aluminium (SE): 120 mm²
- Anschlussgewindemaß: M10
- Kennziffer: 22
- Hülsenform: lang
- Anzahl Befestigungslöcher: 1
- Vorgefüllt mit Dichtmasse: Ja
- DIN-konform: Ja
Durch die Kombination aus hochwertigem Aluminium und der werksseitigen Vorfüllung mit Kontaktfett bietet dieses Bauteil eine Lösung für professionelle Kabelanschlüsse. Die Eignung für Al/St-Seile sowie die Fertigung nach DIN-Normen unterstützen eine sichere Anwendung bei Querschnitten von 95 mm² für rund- oder sektorförmige Leiter sowie 120 mm² für sektorförmige Einzelleiter.
Technische Daten
| Hersteller | Intercable |
| Anschlussgewindemaß (metrisch) | 10 |
| Anzahl der Befestigungslöcher | 1 |
| Artikelnummer | INTERCABLE-180078 |
| Brillenflansch | Aluminium |
| EAN-13 | 8014212184252 |
| Entspricht DIN | Ja |
| Geeignet für Al/St-Seile | Ja |
| Gewicht | 0,875 kg |
| Hülsenform | lang |
| Isoliert | Nein |
| Kennziffer | 22 |
| Längsdicht | Nein |
| Nennquerschnitt Aluminium, RM/SM | 95 |
| Nennquerschnitt Aluminium, SE | 120 |
| Querschnittsform | rund |
| Schmale Flanschausführung | Nein |
| Vorgefüllt mit Dichtmasse | Ja |
| Werkstoff | Aluminium |
| WEEE-Nr. | 20405020 |
