Beschreibung

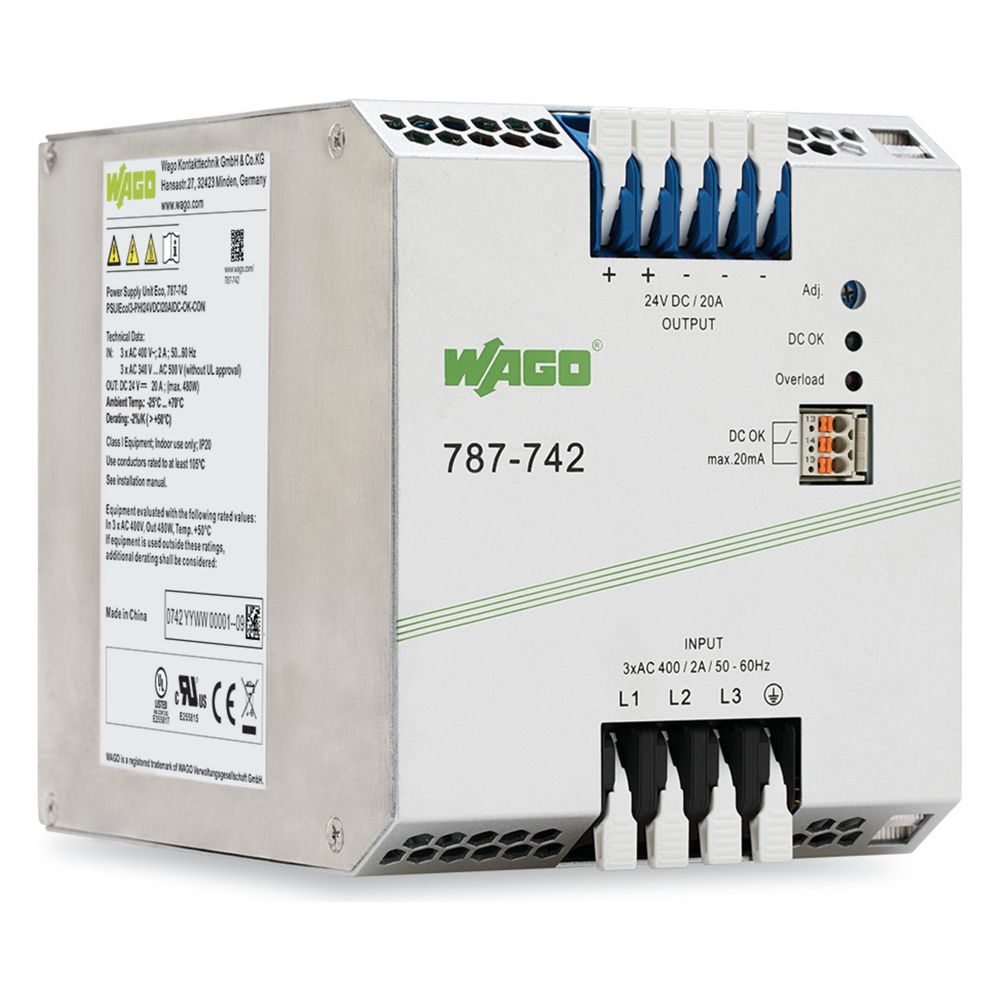

Wago Schaltnetzgerät EPSITRON ECO-Power 787-742, 480W, 24V, 20A
Das primärgetaktete Schaltnetzgerät Wago EPSITRON ECO-Power 787-742 ist für den effizienten Schaltschrankeinbau konzipiert. Es liefert eine stabilisierte, einstellbare Ausgangsspannung und zeichnet sich durch einen Weitbereichseingang aus, der den weltweiten Einsatz ohne manuelle Umschaltung ermöglicht. Das robuste Metallgehäuse unterstützt eine natürliche Konvektionskühlung und ist für die Montage auf Tragschienen ausgelegt.
Betrieb und Überwachung
Der Anschluss erfolgt werkzeuglos über Federzugklemmen mit Hebel. Zur Statusüberwachung dienen eine grüne LED für die Ausgangsspannung sowie eine rote LED für Überlastzustände. Ein integrierter Optokoppler-Signalausgang ermöglicht die Rückmeldung des Betriebszustands. Das Gerät ist kurzschluss- und leerlauffest, für den Parallel- und Reihenbetrieb geeignet und bietet eine galvanisch getrennte Ausgangsspannung gemäß SELV- und PELV-Anforderungen.
Schutz und Effizienz
Bei Überlast arbeitet das Netzgerät im Konstantleistungsbereich, während bei einem Kurzschluss eine automatische Abschaltung mit anschließendem Wiederanlauf erfolgt. Der Wirkungsgrad liegt bei typisch 90 Prozent. Die interne Absicherung und der Transientenschutz durch Varistoren tragen zur Betriebssicherheit bei.
Technische Daten
- Ausgangsnennleistung: 480 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 20 A
- Ausgangsspannungsbereich: 22 … 28 V DC
- Eingangsspannungsbereich: 360 … 575 V AC / 500 … 650 V DC
- Wirkungsgrad: 90 %
- Schutzart: IP20
- Montageart: Tragschiene 35
- Abmessungen (BxHxT): 110 x 130 x 151 mm
Dieses Schaltnetzgerät stellt eine stabile 24-V-Versorgung für industrielle Anwendungen sicher. Mit einer Ausgangsleistung von 480 W, einem Nennstrom von 20 A und der präzisen Einstellbarkeit der Ausgangsspannung bietet es hohe Flexibilität für anspruchsvolle Automatisierungslösungen. Die Kombination aus robuster Bauweise, integrierten Schutzmechanismen und einfacher Tragschienenmontage macht es zu einer zuverlässigen Komponente im Schaltschrankbau.
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 22 |
| Anschluss | Federzuganschluss |
| Artikelnummer | WAGO-787-742 |
| Ausgangsnennleistung | 480 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 20 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 22 … 28 V (einstellbar) |
| Bemessungsversorgungsspannung AC 50 Hz | 360 |
| Bemessungsversorgungsspannung AC 60 Hz | 360 |
| Bemessungsversorgungsspannung DC | 500 |
| Betriebsanzeige | LED grün (Ua) / LED rot (Überlast) |
| Breite | 110 |
| Breite in Teilungseinheiten | 7 |
| Direktmontage möglich | Nein |
| EAN-13 | 4050821848387 |
| Eingangsnennspannung Ue Nenn | (2 / 3) x AC 400 … 500 |
| Eingangsspannungsbereich | (2 / 3) x AC 360 … 575 V; DC 500 … 650 |
| Eingangsstrom Ie | ≤ 3 x 2 A (AC 400 V; DC 24 V / 20 A) |
| Einschaltstrom | ≤ 30 |
| Geeignet für Reiheneinbau | Ja |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 1930 |
| Gewicht | 0,1 kg |
| Höhe | 130 |
| Interne Sicherung | 3 x T 5 A / AC 250 |
| Isolationsspannung (Pri-PE) | 2.2 kVDC |
| Isolationsspannung (Pri-Sek) | 4.242 kVDC |
| Isolationsspannung (Sek-PE) | DC 0,7 |
| Isolationsspannung (Sek-Signal) | 0.7 kVDC |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Leerlauffest | Ja |
| Leistung | 480 |
| Leistungsfaktor | ≥ 0,5 |
| Leistungsfaktorkorrektur (PFC) | Passiv |
| Max Ausgangsstrom 1 | 20 |
| Montageart | Tragschiene 35 |
| MTBF | > 250.000 h (gemäß IEC 61709) |
| Nennnetzfrequenz-Bereich | 47 … 63 Hz; 0 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 20 |
| Netzausfall-Überbrückung | ≥ 17 ms (3 x AC 400 V) |
| Normen/Bestimmungen | EN 62368-1 / EN 61204-3 (Class A) / UL 60950-1 / UL 508 / SEMI F47 |
| Parallelschaltbar | Ja |
| Phasen | 2 / 3 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Rückeinspeisungsfestigkeit | ≤ 30 VDC |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | 1 x LED DC OK (grün) / 1 x LED Overload (rot) / 1 x Signalausgang DC OK (Optokoppler als Schließer; max. 31,2 V; 20 mA) |
| Spannungsart | AC / DC |
| Stabilisiert | Ja |
| Tiefe | 151 |
| Tragschienenmontage möglich | Ja |
| Transientenschutz; primär | Varistor |
| Verhalten bei Überlast | Konstantleistung (im Überlastbereich 1,15 … 1,4 x Ia Nenn); bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung max Pv max | 55 |
| Verlustleistung Pv | ≤ 50 |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Vorsicherung (empfohlen) | 3 x Leitungsschutzschalter ≥ 6 A; Charakteristik B oder C / alternativ Motorschutzschalter |
| Vorsicherung (notwendig) | Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich. |
| Wandmontage möglich | Nein |
| Wirkungsgrad typ | 90 |
| Überspannungskategorie | II |
| WEEE-Nr. | 40917098 |
