Beschreibung
Wago Relaisklemme 859-304, 24V DC, 1 Wechsler, 6mm, Grau
Diese kompakte Relaisklemme mit einer Baubreite von 6 mm ermöglicht eine zuverlässige Signalübertragung in Schaltschrankanwendungen. Das monostabile Modul ist für eine Nennspannung von 24 V DC ausgelegt und verfügt über einen Wechslerkontakt. Dank der integrierten roten LED-Statusanzeige ist der Betriebszustand jederzeit direkt am Gerät erkennbar.
Effiziente Anschlusstechnik
Die Installation erfolgt über die Federzuganschlusstechnik, die eine schnelle und vibrationssichere Leiteraufnahme ermöglicht. Das Modul ist für den Einsatz auf Tragschienen der Bauform 35 konzipiert und bietet durch die verstärkte Isolierung zwischen Steuer- und Lastkreis eine sichere Trennung. Mit einer mechanischen Lebensdauer von 5 Millionen Schaltspielen ist das Bauteil auf eine hohe Langlebigkeit in industriellen Umgebungen ausgelegt.
Technische Daten
- Bemessungssteuerspeisespannung: 24 V DC
- Kontaktart: 1 Wechsler
- Nennstrom: 5 A
- Schaltspannung max.: 250 V AC
- Schaltleistung max.: 1250 VA
- Baubreite: 6 mm
- Anschlusstechnik: Federzuganschluss
- Montageart: Tragschiene 35
- Schutzart: IP20
- Kontaktwerkstoff: AgSnO2
Das Relaismodul überzeugt durch seine platzsparende Bauweise und die robuste Ausführung mit verstärkter Isolierung. Mit einer Schaltleistung von bis zu 1250 VA bei ohmscher Last und einer präzisen Ansprechzeit von 6 ms eignet es sich ideal für anspruchsvolle Steuerungsaufgaben. Die Kombination aus 24 V DC Steuerspannung, dem 5 A Grenzdauerstrom und der Statusanzeige sorgt für eine effiziente und prozesssichere Signalverarbeitung in der Automatisierungstechnik.
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 5 … 6 |
| Anschlusstechnik | CAGE CLAMP® |
| Ansprechzeit typ | 6 |
| Antrieb, Polung | gepolt |
| Anzahl Wechsler/Umschaltkontakte | 1 |
| Art der Isolierung (benachbarte Geräte) | Verstärkte Isolierung (sichere Trennung) |
| Art der Isolierung (Steuer-/Lastkreis) | Verstärkte Isolierung (sichere Trennung) |
| Art des Schaltkontaktes | Einfachkontakt |
| Artikelnummer | WAGO-859-304 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungsspannung | 300 |
| Bemessungssteuerspeisespannung DC | 24 |
| Bemessungsstoßspannung | 4 |
| Brandlast | 0,503 |
| Breite | 6 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143606769 |
| Einbaulage | horizontal stehend / liegend; vertikal |
| Eindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Eingangsnennspannung UN | DC 24 |
| Eingangsnennstrom bei UN | 10 |
| Eingangsspannungsbereich | -15 … +20 |
| Einschaltstrom (ohmsch) max | (AC) 20 A / 0,02 |
| Empfohlene Minimallast | 10 V / 10 mA; 24 V / 1 |
| Farbe | grau |
| Feindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen | 0,08 … 1,5 mm² / 28 … 16 |
| Gewicht | 22,9 |
| Gewicht | 0,1 kg |
| Grenzdauerstrom | 5 |

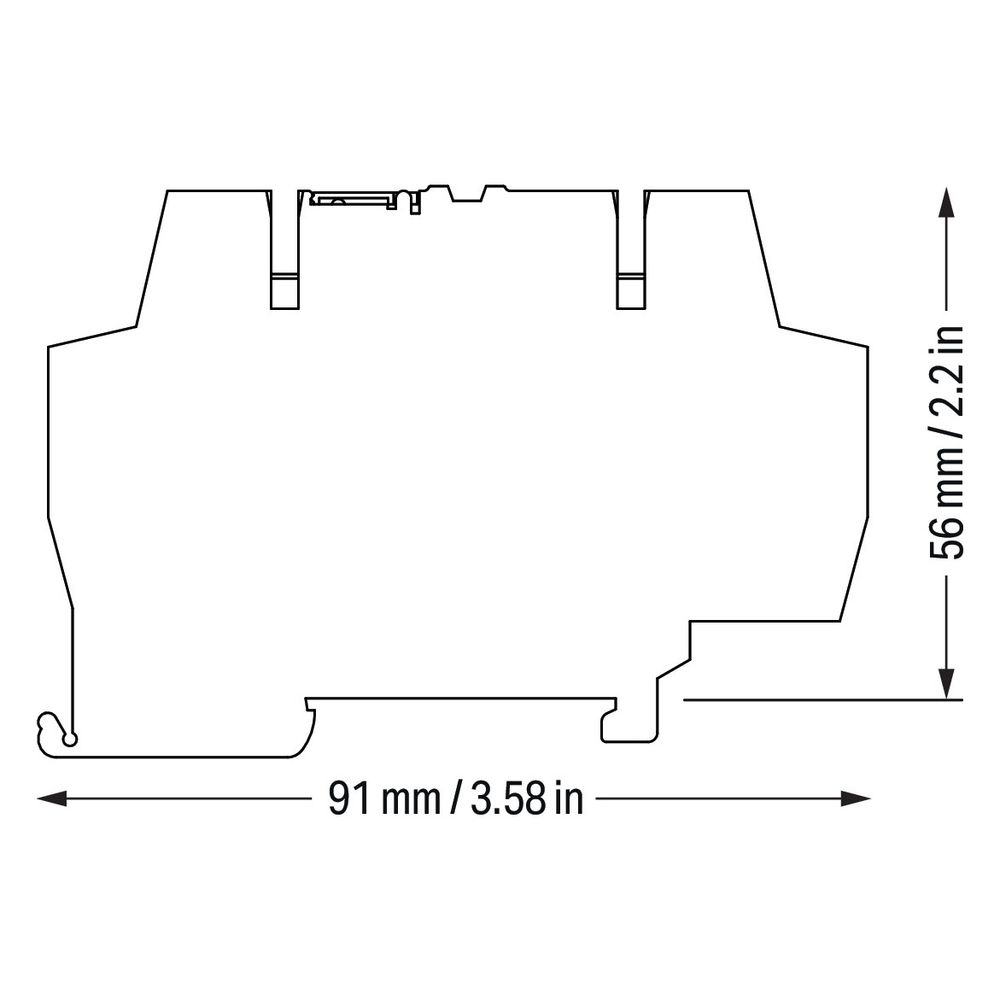

| Höhe | 91 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Komplettgerät mit Sockel | Ja |
| Kontakte als Schließer | 0 |
| Kontakte als Wechsler | 1 |
| Kontakte als Öffner | 0 |
| Kontaktwerkstoff (Relais) | AgSnO2 |
| Lebensdauer, elektrisch (NO; ohmsche Last; 23 °C) | 50 x 10³ Schaltspiele |
| Lebensdauer, mechanisch | 5 x 10⁶ Schaltspiele |
| Mit abnehmbaren Klemmen | Nein |
| Mit LED-Anzeige | Ja |
| Mit zwangsgeführten Kontakten | Nein |
| Montageart | Tragschiene 35 |
| Nennstrom | 5 |
| Normen/Bestimmungen | EN 61010-2-201 / EN 61810-1 / EN 61373 / UL 508 / DNV |
| Prellzeit typ | 3,5 |
| Rückfallzeit typ | 6 |
| Schalthäufigkeit mit Last/ohne Last max | 6 min-1 / 180 min-1 |
| Schaltleistung (ohmsch) max | AC 1250 VA; DC siehe Lastgrenzkurve |
| Schaltspannung max | AC 250 |
| Schaltverhalten des Antriebs | monostabil |
| Schaltvermögen | AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 |
| Schutzart | IP20; Im angereihten Zustand oder bei Verwendung der Abschlussplatte 859-525 |
| Spannungsart zur Betätigung | DC |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) | 1 kVeff |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) | 4 kVeff |
| Statusanzeige | LED rot |
| Tiefe | 91 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| WEEE-Nr. | 40917098 |
