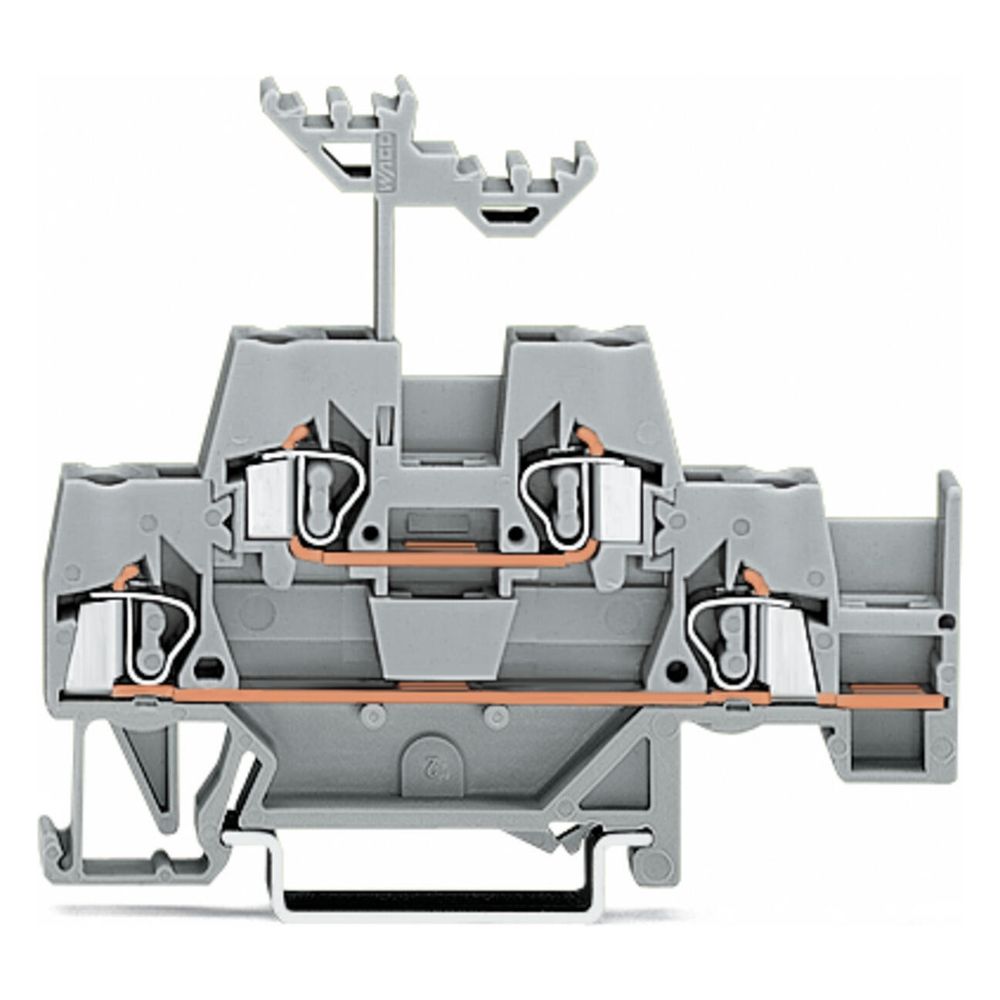

Wago Doppelstockklemme 280 280-520, 2,5mm2, 500V, 20A, Grau

Die Doppelstockklemme der Serie 280 ermöglicht eine effiziente und platzsparende Elektroinstallation auf zwei Ebenen. Dank der Federzuganschlusstechnik lassen sich Leiter verschiedener Arten sicher und wartungsfrei verbinden, ohne dass eine Vorbehandlung wie das Aufcrimpen von Aderendhülsen erforderlich ist. Das Bauteil ist für die Montage auf Tragschienen konzipiert und eignet sich ideal für anspruchsvolle Verdrahtungsaufgaben.

Zuverlässige Anschlusstechnik

Die Klemme nutzt die Federzugtechnologie, um eine dauerhafte Kontaktqualität sicherzustellen. Durch die Käfigzugfeder wird die Montage beschleunigt und die Prozesssicherheit bei der Installation erhöht. Die Klemme ist für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt und bietet mit vier Klemmstellen eine hohe Flexibilität bei der Leitungsführung. Für den Anschluss sind Abisolierlängen von 8 bis 9 mm vorzusehen.

Robuste Bauweise für den Schaltschrank

Das Gehäuse aus Polyamid zeichnet sich durch eine hohe thermische Beständigkeit bis 105 °C aus und erfüllt die Anforderungen der Brennbarkeitsklasse V0. Mit einer Breite von 5 mm ist die Komponente für eine hohe Packungsdichte auf der Hutschiene optimiert. Die horizontale Bauform und die Mittenbeschriftung unterstützen eine übersichtliche Anordnung, wobei die beiden Ebenen als Durchgangsklemmen fungieren.

Durch die Kombination aus kompakter Bauweise und wartungsfreier Anschlusstechnik stellt diese Doppelstockklemme eine zuverlässige Lösung für die moderne Elektroinstallation dar. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 20 A deckt sie ein breites Anwendungsspektrum ab. Die einfache Montage auf der 35 mm Tragschiene sowie die Eignung für diverse Leiterarten machen sie zu einer effizienten Wahl für professionelle Verdrahtungssysteme.

Technische Daten

• Anzahl der Ebenen: 2
• Bemessungsspannung: 500 V
• Bemessungsstrom: 20 A
• Leiterquerschnitt: 0,08 mm² bis 2,5 mm²
• Anschlussart: Federzuganschluss
• Abisolierlänge: 8 bis 9 mm
• Breite: 5 mm
• Höhe: 74 mm
• Tiefe: 58,5 mm
• Montageart: Tragschiene 35
