Beschreibung

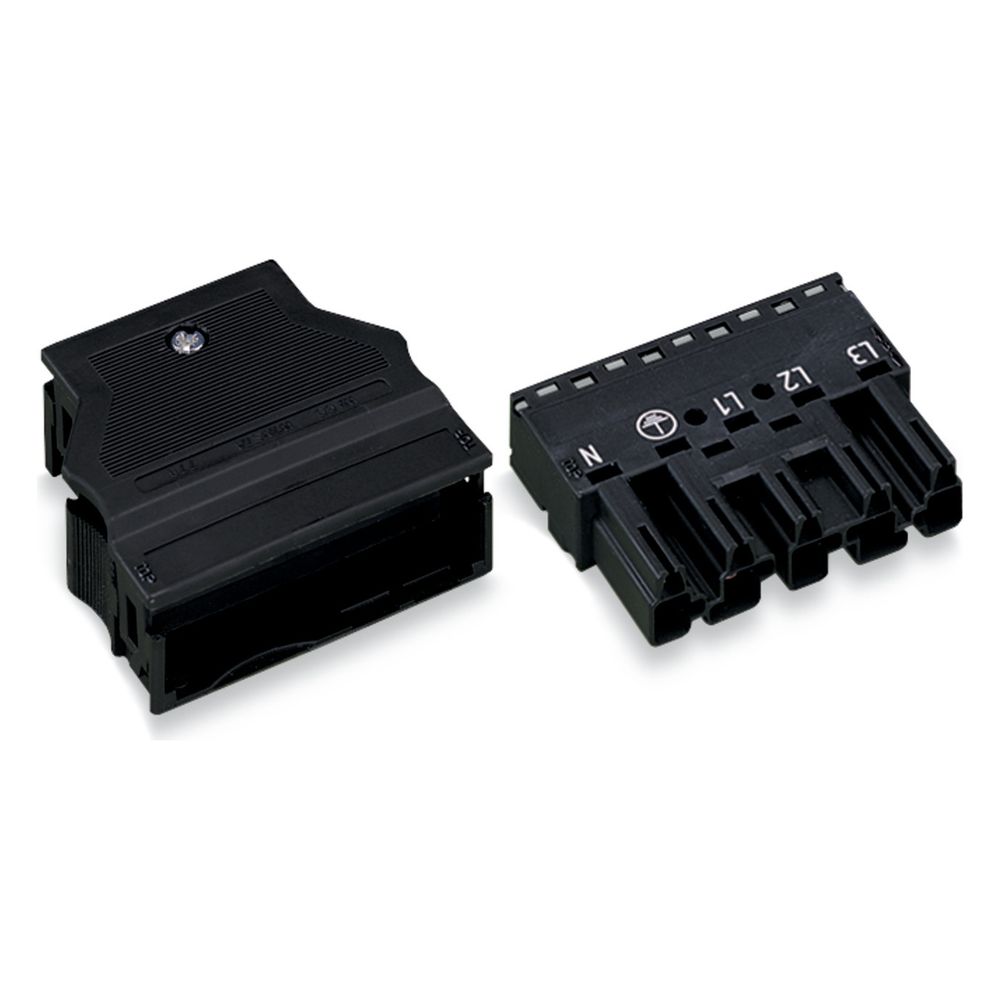

Wago Steckerteil WINSTA MIDI 770-115, 5-polig 400V 25A, Polyamid, Schwarz
Das 5-polige Steckerteil WINSTA MIDI 770-115 von Wago ist für allgemeine Netzanwendungen konzipiert und ermöglicht eine effiziente Elektroinstallation ohne Verschraubung. Mit einer Bemessungsspannung von 400 V und einer Strombelastbarkeit von 25 A eignet sich der Steckverbinder für leistungsstarke Verbraucher. Die mechanische Kodierung A und der integrierte Fehlsteckschutz minimieren Installationsfehler und erhöhen die Sicherheit.
Anschlusstechnik und Material
Der Steckverbinder nutzt die Federzuganschlusstechnik, die eine schnelle und wartungsfreie Montage ermöglicht. Mit insgesamt 10 Klemmstellen und einem voreilenden PE-Kontakt ist eine zuverlässige Verbindung sichergestellt. Das Gehäuse besteht aus robustem Polyamid und ist für eine Dauertemperaturbeständigkeit von bis zu 85 °C am Kontaktteil ausgelegt. Eine integrierte Zugentlastung sorgt für eine stabile Leitungsführung bei einem Kabeldurchmesser von 9 mm.
Sicherheit und Schutz
Das System erfüllt die Anforderungen der Schutzart IP20, wodurch ein Berührungsschutz gegen spannungsführende Teile gegeben ist. Die mechanische und farbliche Kodierung verhindert Fehlsteckungen zuverlässig. Durch die Auslegung auf 200 Steckzyklen ist das System auf Langlebigkeit ausgelegt und unterstützt eine strukturierte Elektroinstallation.
Die WINSTA MIDI-Lösung überzeugt durch Flexibilität und Zeitersparnis bei der Montage. Mit einer Bemessungsspannung von 400 V, einer Strombelastbarkeit von 25 A und der zuverlässigen Federzuganschlusstechnik stellt das System eine hochwertige Komponente für professionelle Elektroinstallationen dar. Die robuste Bauweise und der integrierte Fehlsteckschutz sorgen für einen sicheren Betrieb.
Technische Daten
- Polzahl: 5
- Bemessungsspannung: 400 V
- Bemessungsstrom: 25 A
- Bemessungsstoßspannung: 6 kV
- Anschlussart: Federzuganschluss
- Schutzart: IP20
- Kodierung: A
- Gehäusematerial: Polyamid
- Gewicht: 29,8 g
- Anzahl der Klemmstellen: 10
Technische Daten
| Hersteller | Wago |
| Anschlussart | Federzuganschluss |
| Anschlussquerschnitt (eindrähtig) | 0,5 |
| Anschlussquerschnitt (feindrähtig) | 0,5 |
| Anwendung | Allgemeine Netzanwendungen |
| Anzahl der Anschlüsse je Pol | 2 |
| Anzahl der Steckzyklen | 200, ohne ohmsche Last |
| Anzugsdrehmoment der Schraube | 0,5 |
| Art der Verriegelung | separat |
| Artikelnummer | WAGO-770-115 |
| Aufdruck | L3 L2 L1 ⏚ N |
| Ausführung | Stecker |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannung | 6 |
| Bemessungsstrom | 25 |
| Brandlast | 0,18778 |

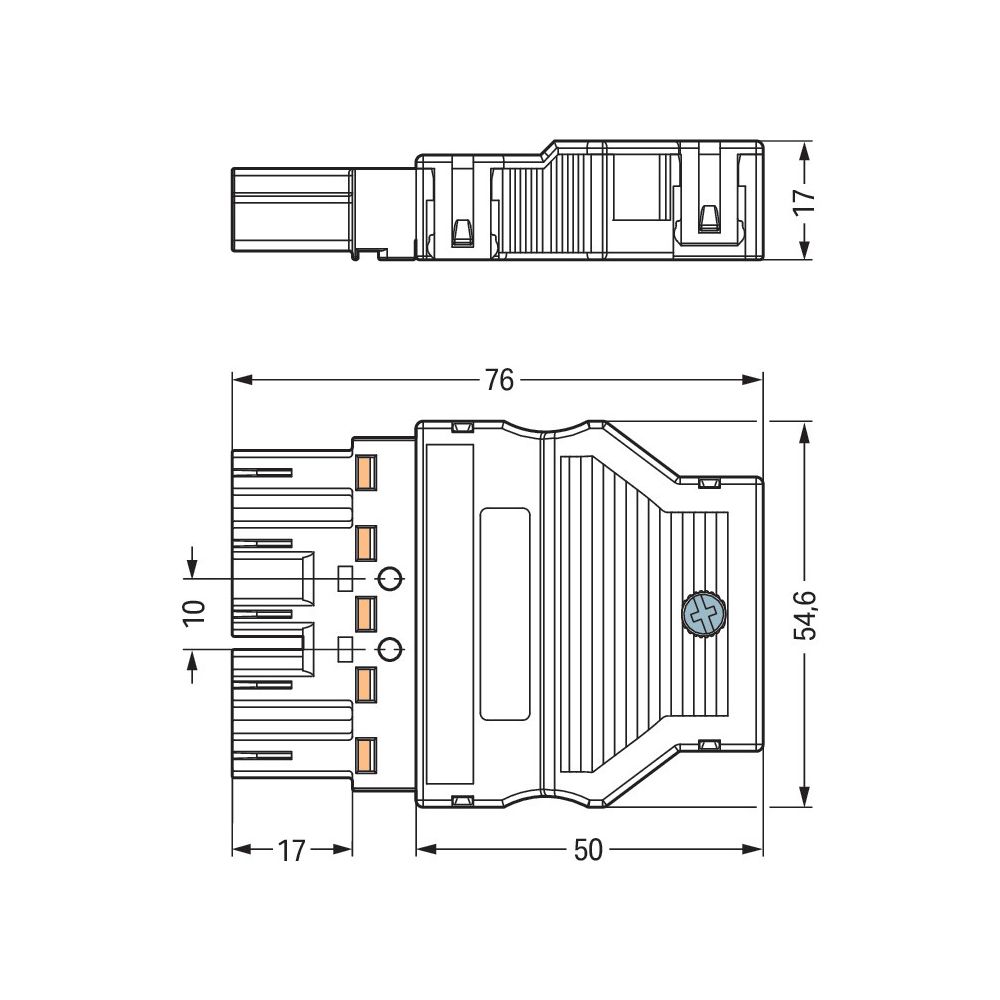

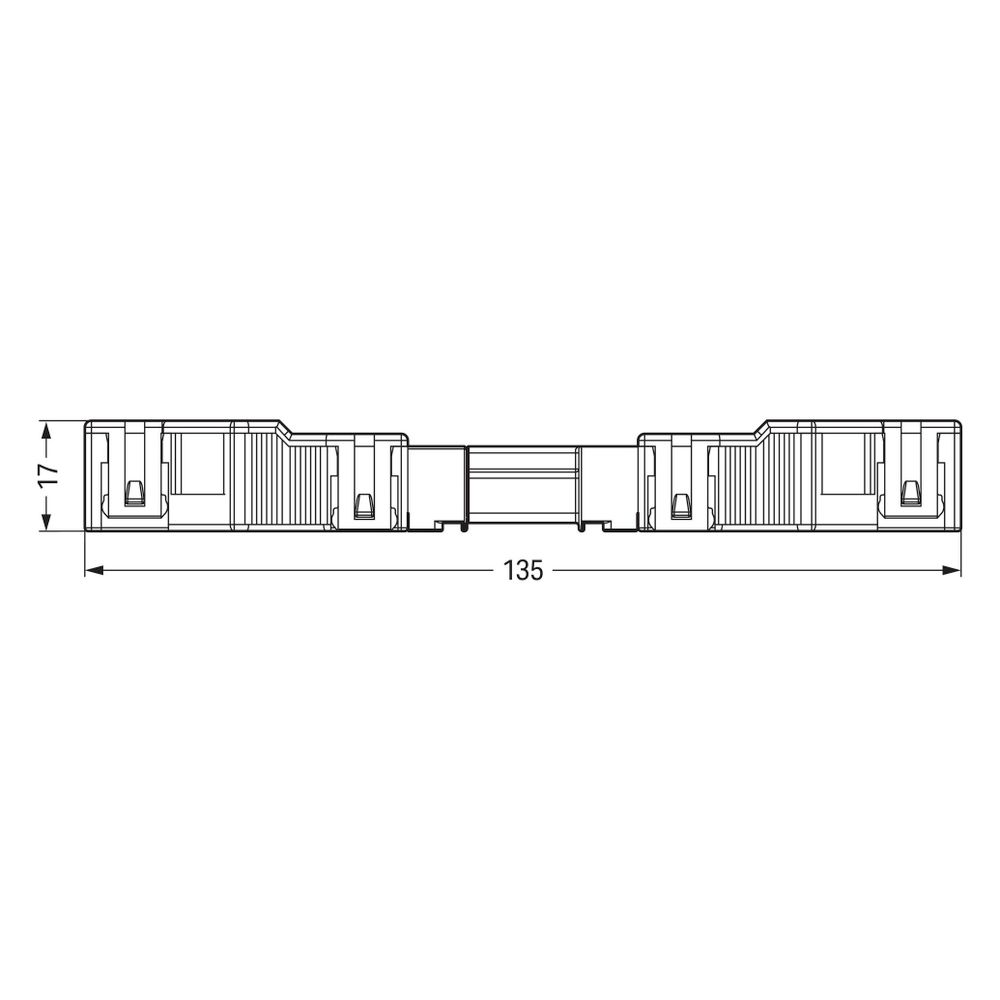

| Breite | 54,6 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Deckelfarbe | grau |
| Durchgangswiderstand | 1 |
| EAN-13 | 4044918254441 |
| Farbe | schwarz |
| Farbe der Zugentlastung | schwarz |
| Fehlsteckschutz | Ja |
| Gesamte Anzahl der Potentiale | 5 |
| Gewicht | 29,8 |
| Gewicht | 0,1 kg |
| Halogenfrei | Nein |
| Haltekraft einer Steckverbindung | mit Verriegelung: > 80 |
| Hinweis zum Fehlsteckschutz | Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Hinweis zur Verriegelung | Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse / Stecker) erforderlich. |
| Höhe | 17 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Kabeldurchmesser | 9 |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Klemmstellen | 10 |
| Kodierung | A |
| Kontaktausführung im Steckverbinderbereich | Stiftleiste / Stecker |
| Kontaktmaterial | CuSn |
| Kontaktoberfläche | Zinn |
| Kontaktwerkstoff | Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Länge | 76 |
| Max Dauertemperaturbeständigkeit Kontaktteil | 85 |
| Max Dauertemperaturbeständigkeit Zugentlastung | 105 |
| Mechanische Codierung | Ja |
| Mit Zugentlastung | Ja |
| Oberflächenbehandlung Kontakte | verzinnt |
| PE-Funktion | voreilender PE-Kontakt |
| Polzahl | 5 |
| Potentialkennzeichnung | L3 L2 L1 ⏚ N |
| Schutzart | IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Steckkraft einer Steckverbindung | ca. 20 … 70 N (polzahlabhängig) |
| Steckverbinder Anschlusstyp | für Leiter |
| Steckverbinderfarbe | schwarz |
| Trennkraft einer Steckverbindung | ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig) |
| variable Kodierung | Ja |
| Verriegelung der Steckverbindung | Verriegelungsklinke |
| Verriegelungsklinke | Nachrüstbar |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Zugentlastung | Zugentlastungsgehäuse |
| WEEE-Nr. | 40917098 |
