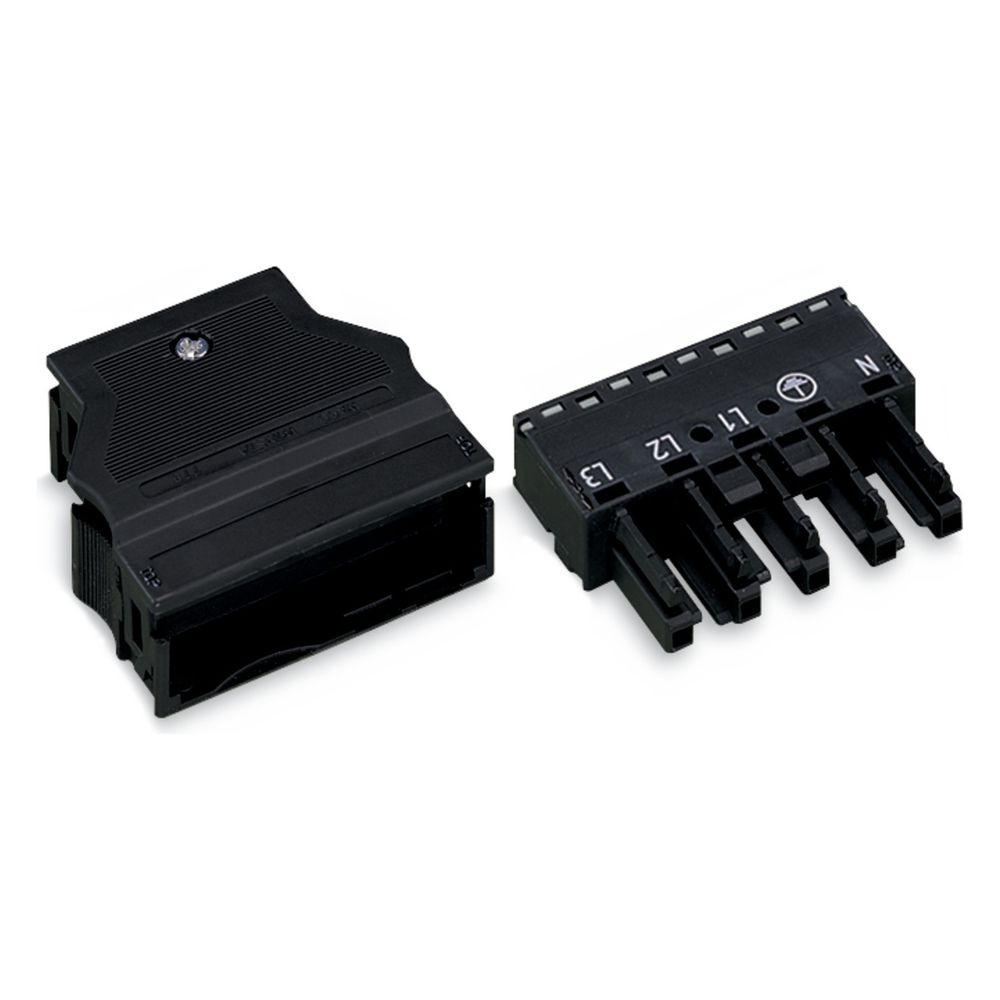

Wago Buchsenteil WINSTA MIDI 770-105, 5-polig, 400V, 25A, 76x54,6x17mm, Polyamid, Schwarz, 770-105

Das 5-polige Buchsenteil der Serie WINSTA MIDI von WAGO ermöglicht eine effiziente elektrische Verbindung für allgemeine Netzanwendungen. Der Installationssteckverbinder ist für eine Bemessungsspannung von 400 V sowie einen Bemessungsstrom von 25 A ausgelegt und eignet sich für leistungsstarke Verbraucher in der Gebäudeinstallation.

Zuverlässige Anschlusstechnik

Der Steckverbinder nutzt die Federzuganschlusstechnik, die eine schnelle Montage erlaubt. Mit insgesamt 10 Klemmstellen und einer mechanischen Kodierung A bietet das System hohe Flexibilität. Das Gehäuse aus Polyamid ist robust ausgeführt und verfügt über eine Zugentlastung, die für Stabilität der Leitungsverbindung sorgt. Ein mechanischer Fehlsteckschutz verhindert fehlerhafte Verbindungen während der Inbetriebnahme.

Sicherheit und Schutz

Das Bauteil erfüllt die Anforderungen der Schutzart IP20. Die Kontaktstellen sind verzinnt, was eine dauerhafte Leitfähigkeit unterstützt. Mit einer Dauertemperaturbeständigkeit des Kontaktteils von bis zu 85 °C und einer Brennbarkeitsklasse V0 gemäß UL 94 ist das System auf die Anforderungen moderner Elektroinstallationen ausgelegt. Die Verriegelung erfolgt über eine nachrüstbare Klinke.

Die kompakte Bauweise mit Abmessungen von 76 x 54,6 x 17 mm ermöglicht eine platzsparende Integration in Schaltschränke oder Leuchtenanschlüsse. Durch die Kombination aus 25 A Strombelastbarkeit und der Federzugtechnik lassen sich Elektroinstallationen effizient realisieren, was die Montagezeiten auf der Baustelle reduziert.

Technische Daten

• Polzahl: 5
• Bemessungsspannung: 400 V
• Bemessungsstrom: 25 A
• Bemessungsstoßspannung: 6 kV
• Anschlussart: Federzuganschluss
• Anzahl der Klemmstellen: 10
• Schutzart: IP20
• Gehäusematerial: Polyamid
• Kodierung: A

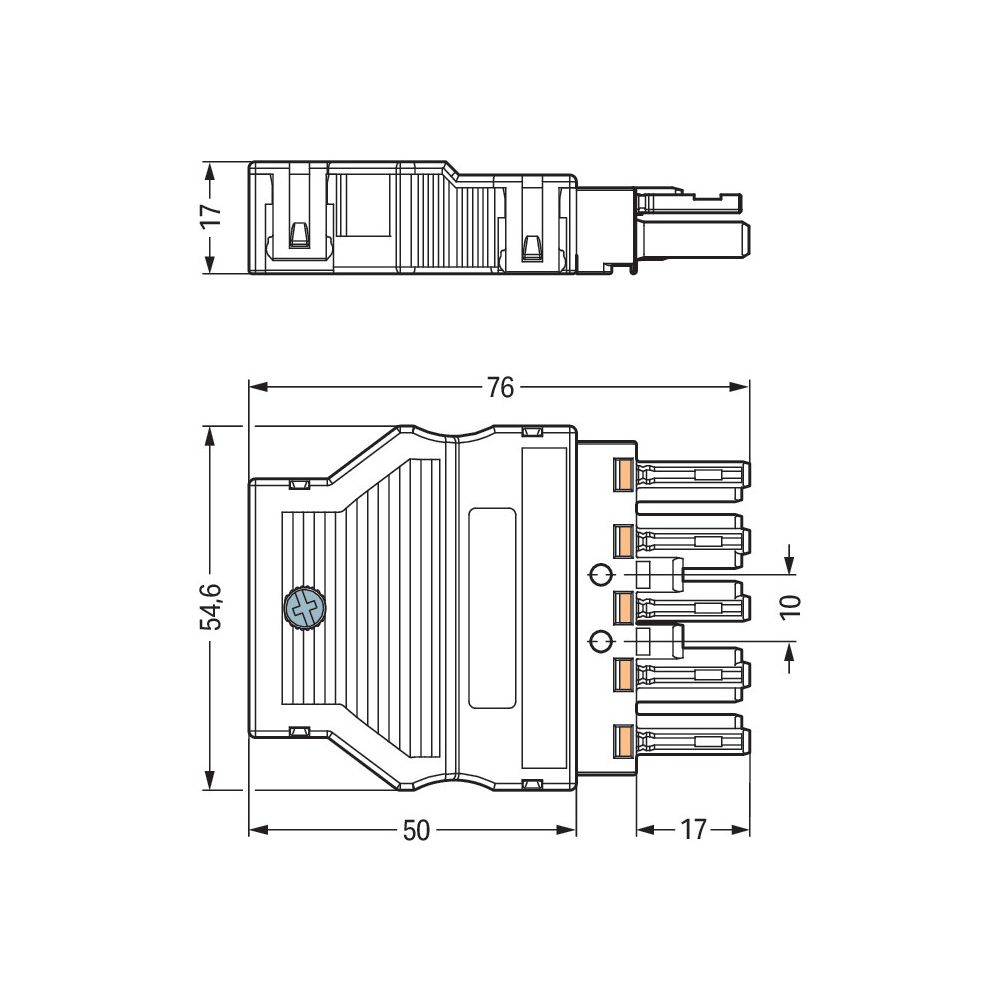

• Abmessungen (LxBxH): 76 x 54,6 x 17 mm
