Beschreibung

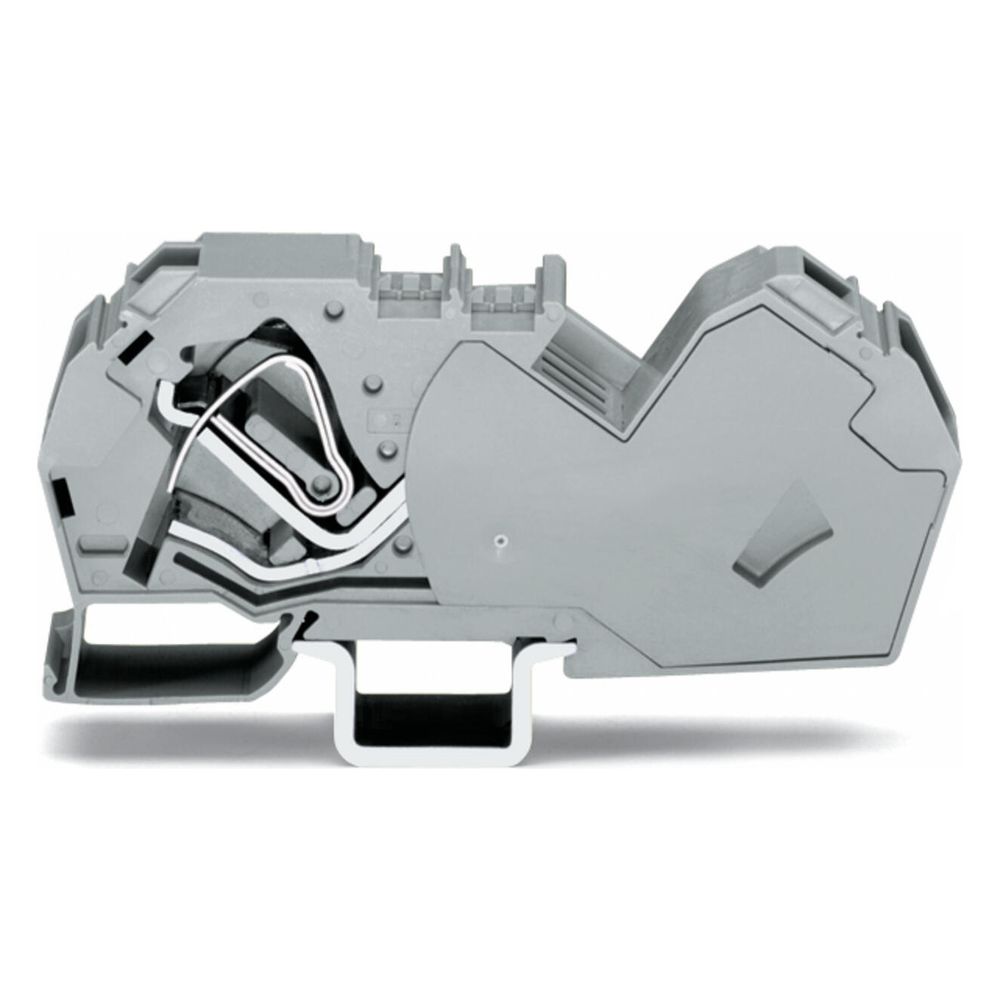

Wago 2-Leiter-Durchgangsklemme TOPJOB classic 785-601, 1000V 125A 16mm, Polyamid, grau
Die 2-Leiter-Durchgangsklemme der Serie 785 ermöglicht eine sichere und effiziente elektrische Verbindung in industriellen Anwendungen. Dank der Federzuganschlusstechnik lassen sich Leiter verschiedener Arten ohne aufwendige Vorbehandlung direkt anschließen. Das robuste Gehäuse aus Polyamid ist für eine Bemessungsspannung von 1000 V ausgelegt.
Zuverlässige Anschlusstechnik
Die Klemme nutzt eine schraubenlose Anschlusstechnik, die einen wartungsfreien Kontakt ermöglicht. Durch die Käfigzugfeder wird eine dauerhaft sichere Verbindung für Leiterquerschnitte von 6 mm² bis 35 mm² erreicht. Die Frontverdrahtung erleichtert die Installation in Schaltschränken, wobei die Betätigung mit einem Schraubendreher oder einem passenden Betätigungswerkzeug erfolgt. Die Montage erfolgt direkt auf einer Tragschiene der Bauform DIN 35 x 15.
Robuste Bauweise
Das Gehäuse besteht aus Polyamid, das der Brennbarkeitsklasse V0 entspricht und somit hohe Sicherheitsanforderungen erfüllt. Mit einer Betriebstemperatur von bis zu 105 °C ist die Komponente für anspruchsvolle Umgebungen geeignet. Die integrierte Abschlussplatte sorgt für eine kompakte Bauform, während die Mitten- und Seitliche Beschriftungsebene eine übersichtliche Kennzeichnung der Anschlusspunkte ermöglicht.
Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit von 125 A und ihre Flexibilität bei der Leiteraufnahme. Durch den Einsatz der Federzugtechnik wird eine zeitsparende und dauerhaft stabile Verbindung sichergestellt, die den Anforderungen moderner Elektroinstallationen entspricht. Mit einer Bemessungsspannung von 1000 V und der Eignung für Leiterquerschnitte bis 35 mm² bietet dieses Bauteil eine zuverlässige Lösung für die professionelle Energieverteilung.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 125 A
- Leiterquerschnitt: 6 - 35 mm²
- Anschlussart: Federzuganschluss
- Montageart: Tragschiene DIN 35 x 15
- Breite: 16 mm
- Höhe: 114 mm
- Tiefe: 44,5 mm
- Isolierwerkstoff: Polyamid
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Federzuganschluss |
| Anzahl der Ebenen | 1 |
| Artikelnummer | WAGO-785-601 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bauform | abgewinkelte Bauform |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 125 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 1,103 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454400576 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 86,6 |
| Gewicht | 0,1 kg |
| Höhe | 114 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Montagehinweis | nur auf Tragschiene DIN 35 x 15 |
| QS eindrähtig | 6 |
| QS feindrähtig | 6 |
| QS mehrdrähtig | 6 |
| Tiefe | 44,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
