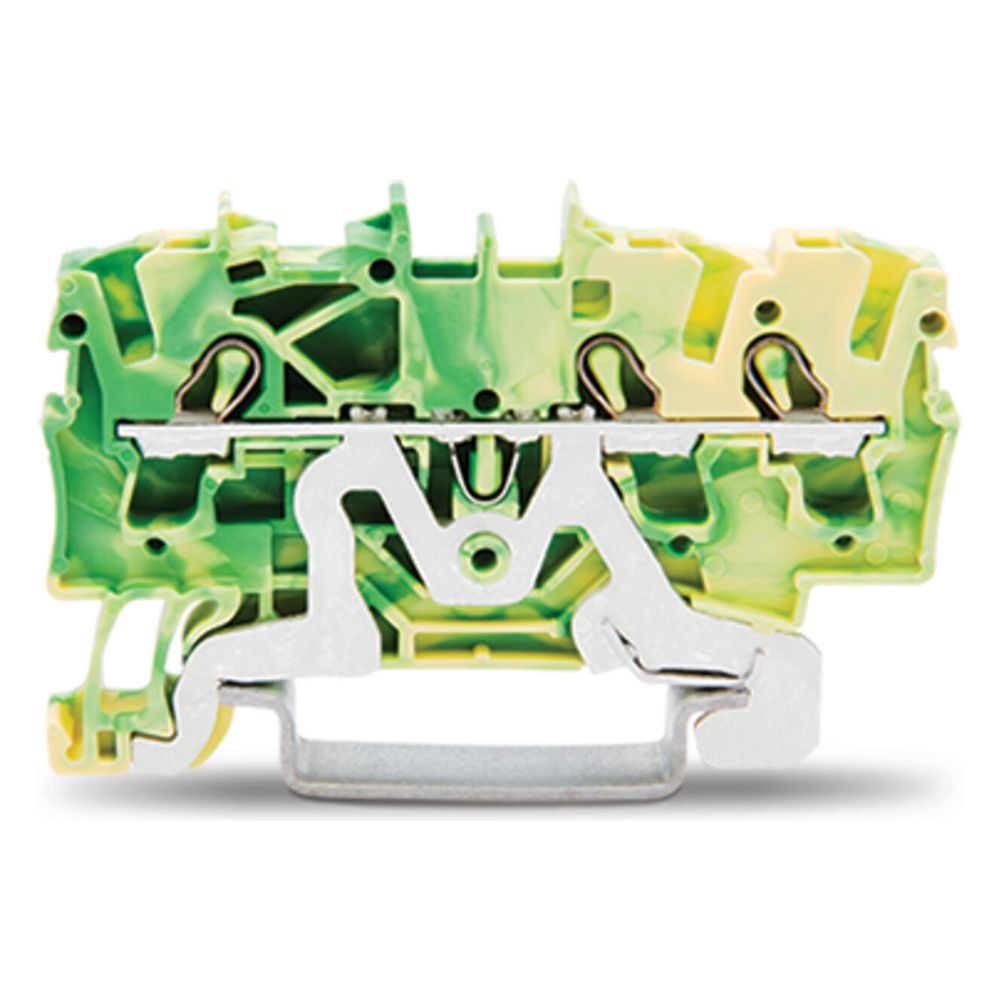

Wago Schutzleiterklemme TOPJOB S 2002-1307, 3-Leiter, 5,2mm, Polyamid, Grün-Gelb
Die Schutzleiterklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Dank der integrierten Anschlusstechnik lassen sich Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Die 3-Leiter-Klemme ist für den Einsatz in der modernen Gebäudeinstallation sowie in industriellen Anwendungen konzipiert.
Effiziente Anschlusstechnik
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt und bietet durch den Kontaktfuß eine direkte Verbindung zur Hutschiene TH35. Die Betätigung erfolgt über eine Betätigungsöffnung, wobei für den Anschluss eine Abisolierlänge von 10 bis 12 mm erforderlich ist. Das Gehäuse aus Polyamid zeichnet sich durch eine hohe thermische Beständigkeit bis 105 °C und die Brennbarkeitsklasse V0 aus.
Flexibilität bei der Montage
Mit einer Baubreite von 5,2 mm ist die Klemme platzsparend auf der Tragschiene montierbar. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine übersichtliche Kennzeichnung im Schaltschrank unterstützt. Zudem verfügt das Bauteil über zwei Brückeraufnahmen, die eine flexible Potentialverteilung ermöglichen.
Die robuste Schutzleiterklemme überzeugt durch ihre kompakte Bauweise und die bewährte Anschlusstechnik, die eine schnelle und sichere Installation ermöglicht. Mit einer Breite von 5,2 mm und der Eignung für Leiterquerschnitte bis 4 mm² bietet sie eine hohe Flexibilität für anspruchsvolle Verdrahtungsaufgaben. Die Verwendung hochwertiger Isolierstoffe sorgt für eine hohe Betriebssicherheit in verschiedenen industriellen und gebäudetechnischen Umgebungen.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 mm² bis 4 mm²
- Breite: 5,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Anzahl Klemmstellen: 3
- Montageart: Tragschiene 35 mm
- Betriebstemperatur: 105 °C
- Farbe: Grün-Gelb
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Artikelnummer | WAGO-2002-1307 |
| Ausführung | 3-Leiter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,124 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999274 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 9,1 |
| Gewicht | 0,1 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
