Beschreibung

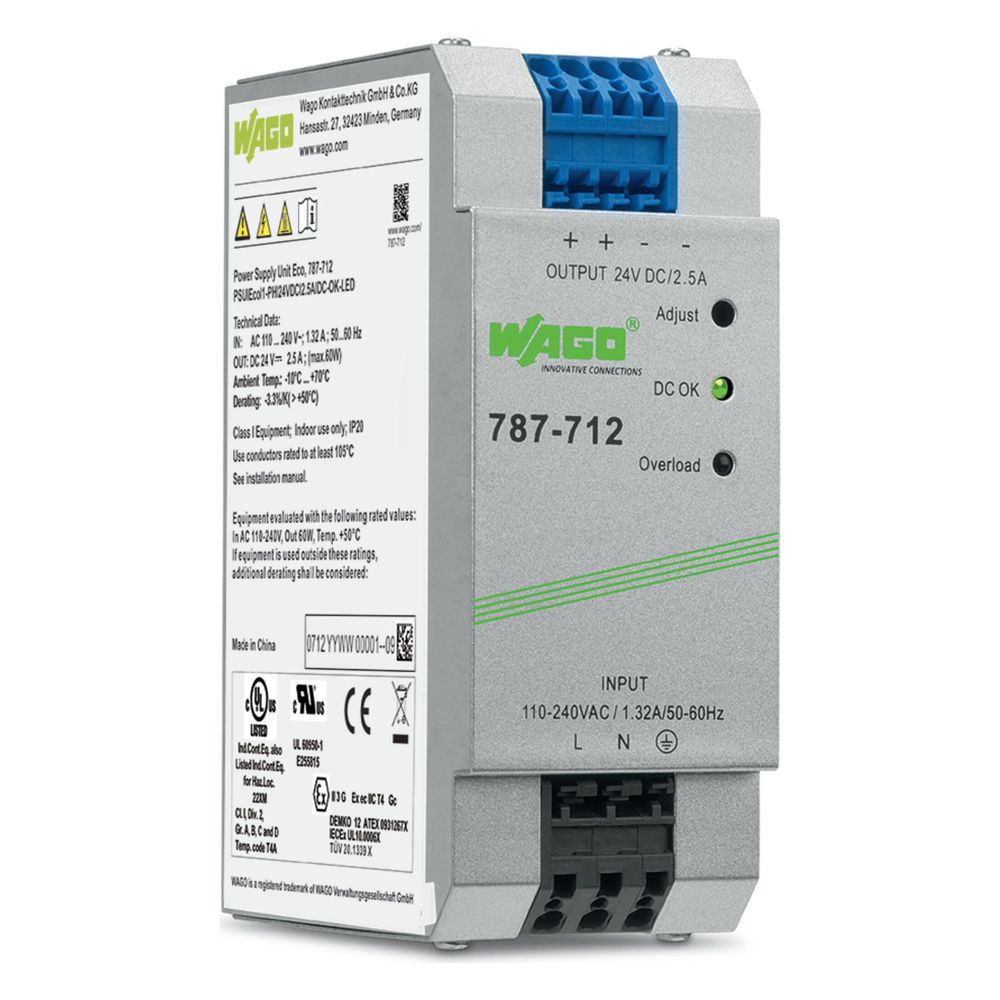

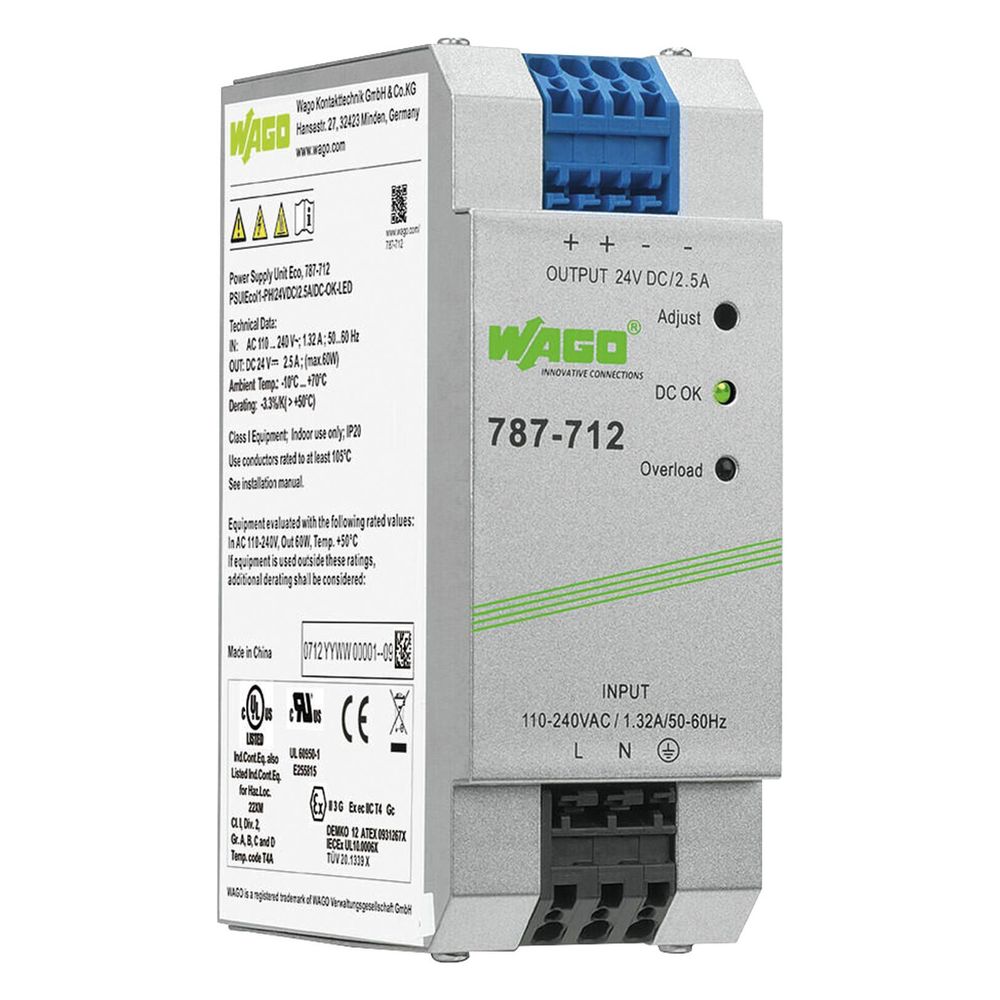

Wago Netzteil Epsitron EcoPower 24V 2,5A, 60W, 50x92x136mm, 787-712
Das primär getaktete Schaltnetzteil aus der Serie Epsitron EcoPower von Wago bietet eine zuverlässige Spannungsversorgung für industrielle Anwendungen. Mit einer Ausgangsnennleistung von 60 W und einem einstellbaren Ausgangsspannungsbereich von DC 22 bis 28 V eignet sich das Gerät für den Schaltschrankeinbau auf einer 35 mm Tragschiene. Dank des Weitbereichseingangs ist ein flexibler Einsatz ohne manuelle Umschaltung möglich.
Funktionsweise und Montage
Das Netzgerät verfügt über ein robustes Metallgehäuse und nutzt die natürliche Konvektion zur Kühlung. Zur Systemerweiterung ist das Netzteil parallel- und reihenschaltbar. Die galvanisch getrennte Ausgangsspannung entspricht den Anforderungen für SELV und PELV. Der elektrische Anschluss erfolgt über Federzugklemmen.
Betriebssicherheit und Überwachung
Das Gerät ist überlastfest und arbeitet im Überlastbereich mit Konstantleistung. Bei einem Kurzschluss erfolgt eine automatische Abschaltung mit anschließendem Wiederanlauf. Der Betriebszustand wird über eine grüne LED für die DC-Spannung und eine rote LED für Überlastzustände signalisiert.
Das Netzteil liefert eine stabile Ausgangsspannung von 24 V bei einem Nennstrom von 2,5 A. Durch die kompakte Bauweise und die einfache Installation ist es eine effiziente Lösung für anspruchsvolle Automatisierungsumgebungen. Die robuste Ausführung und die integrierten Schutzmechanismen gewährleisten einen sicheren Betrieb.
Technische Daten
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 2,5 A
- Ausgangsnennleistung: 60 W
- Eingangsspannungsbereich: 90 … 264 V AC / 90 … 373 V DC
- Ausgangsspannungsbereich: 22 … 28 V DC
- Wirkungsgrad: 86 %
- Schutzart: IP20
- Montageart: Tragschiene 35 mm
- Anschluss: Federzuganschluss
- Maße (B x H x T): 50 x 92 x 136 mm
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 22;28 |
| Ampère | 2,5 |
| Anschluss | Federzuganschluss |
| Artikelnummer | WAGO-787-712 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 60 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 2,5 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 22 … 28 V (einstellbar) |
| Bemessungsversorgungsspannung AC 50 Hz | 90 |
| Bemessungsversorgungsspannung AC 60 Hz | 90 |
| Bemessungsversorgungsspannung DC | 90 |
| Betriebsanzeige | LED grün (DC 24 V OK) / LED grün (DC 24 V O.K.) / LED rot (Überlast) |
| Brandlast | 4,4 |
| Breite | 50 |
| Breite in Teilungseinheiten | 3 |
| Direktmontage möglich | Nein |
| EAN-13 | 4045454908195 |
| Eingangsnennspannung Ue Nenn | 1 x AC 100 … 240 V / 1 x AC 110 … 240 |
| Eingangsspannungsbereich | 1 x AC 90 … 264 V; DC 90 … 373 |
| Eingangsstrom Ie | ≤ 0,7 A (AC 230 V); ≤ 1,2 A (AC 115 V) |
| Einschaltstrom | ≤ 30 |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gewicht | 470 |
| Gewicht | 0,1 kg |
| Hinweis (Leiterquerschnitt) | 12 AWG: THHN, THWN |
| Höhe | 92 |
| Interne Sicherung | F 2,5 A / AC 250 |
| Isolationsspannung (Pri-PE) | 2.2 kVDC |
| Isolationsspannung (Pri-Sek) | 4.242 kVDC |
| Isolationsspannung (Sek-PE) | DC 0,7 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Nein |
| Leerlauffest | Ja |
| Leistung | 60 |
| Leistungsfaktor | ≥ 0,5 (AC 230 V) |
| Leistungsfaktorkorrektur (PFC) | Passiv |
| Max Ausgangsleistung | 60 |
| Max Ausgangsstrom 1 | 2,5 |
| Maße (B x H x T) | 50 x 92 x 136 |
| Montageart | Tragschiene 35 |
| MTBF | 480.000 h (gemäß IEC 61709) |
| Nennnetzfrequenz-Bereich | 47 … 63 Hz; 0 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 2,5 |
| Netzausfall-Überbrückung | ≥ 20 ms (AC 230 V) |
| Normen/Bestimmungen | EN 62368-1 / EN 61204-3 / cURus 60950-1 / cULus 508 / ANSI / ISA 12.12.01 (Class I Div. 2) / ATEX / IECEx / SEMI F47 / UL HazLoc |
| Parallelschaltbar | Ja |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Rückeinspeisungsfestigkeit | ≤ 28 VDC |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | 1 x LED DC OK (grün) / 1 x LED Overload (rot) |
| Spannungsart | AC / DC |
| Spannungsart der Versorgungsspannung | AC / DC |
| Stabilisiert | Nein |
| Tiefe | 136 |
| Tragschienenmontage möglich | Ja |
| Transientenschutz; primär | Varistor |
| Verhalten bei Überlast | Konstantleistung (im Überlastbereich 1,15 … 1,4 x Ia Nenn); bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung max Pv max | 11,5 W (AC 110 V / DC 24 V; 2,75 A) |
| Verlustleistung Pv | ≤ 8,3 W (AC 230 V; Nennlast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Vorsicherung (empfohlen) | Leitungsschutzschalter 10 A, 16 A; Charakteristik B oder C |
| Vorsicherung (notwendig) | Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich. |
| Wandmontage möglich | Nein |
| Wirkungsgrad typ | 86 % (AC 230 V) |
| Überspannungskategorie | II |
| WEEE-Nr. | 40917098 |
