Beschreibung

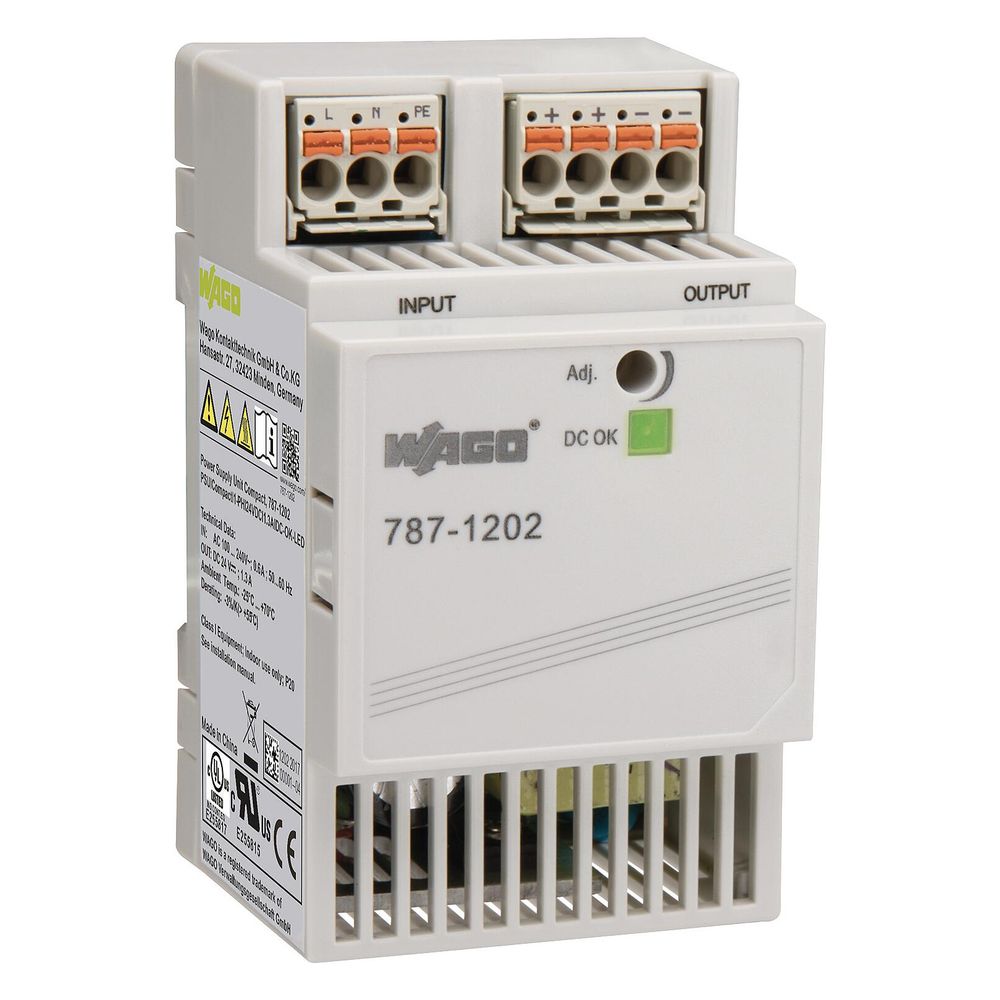

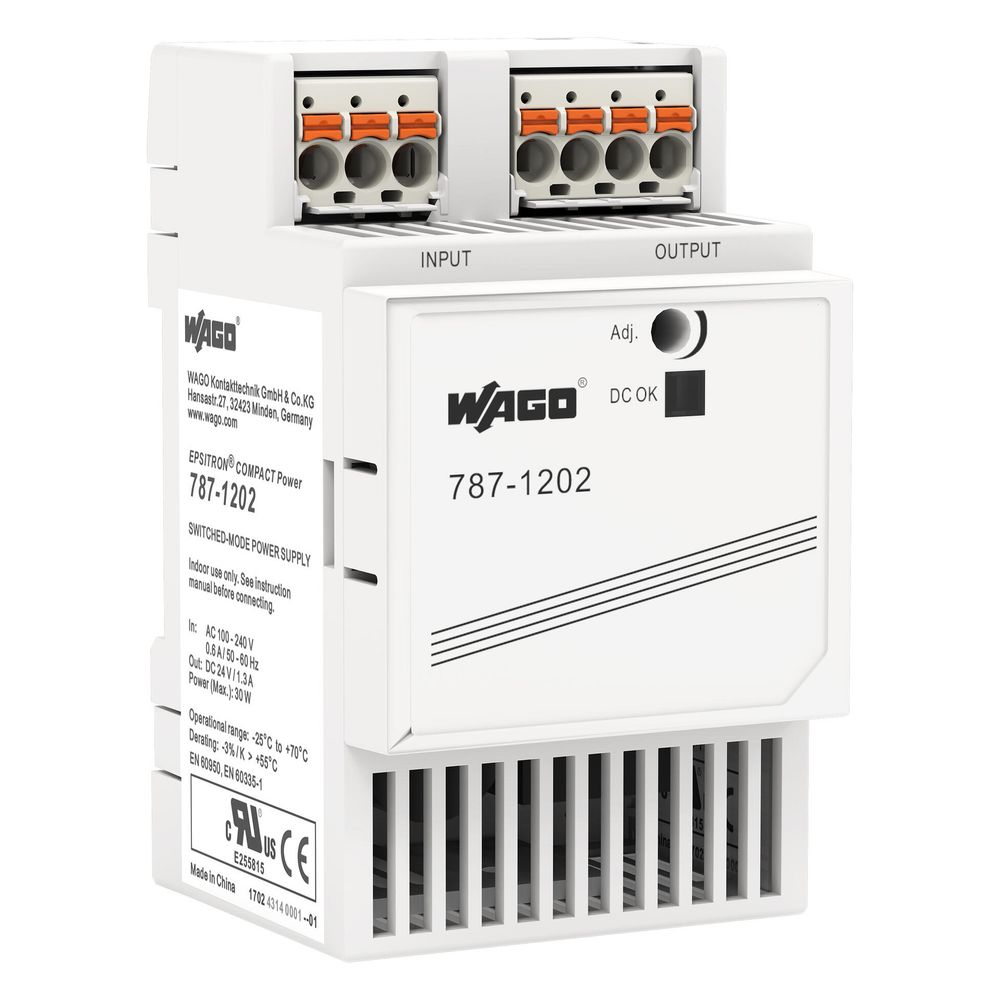

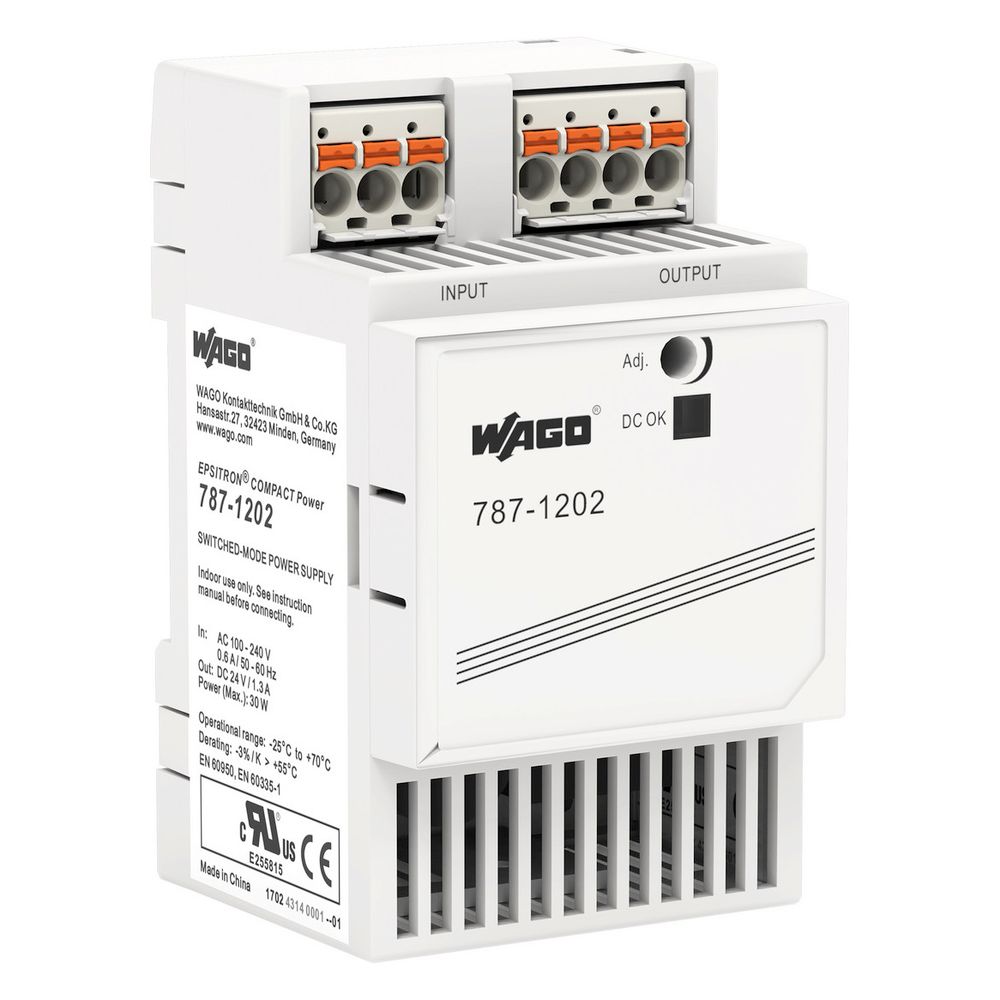

Wago Stromversorgung COMPACT Power 787-1202, 24V 1,3A, 54x90x56mm
Die primär getaktete Stromversorgung aus der COMPACT Power Serie ermöglicht eine zuverlässige DC 24 V Spannungsversorgung mit einem Ausgangsnennstrom von 1,3 A. Das kompakte Reiheneinbaugehäuse mit Stufenprofil ist für den normgerechten Einsatz in Installationsverteilern konzipiert und bietet durch abnehmbare Frontplatten sowie zusätzliche Schraubvorrichtungen flexible Montageoptionen. Dank der werkzeugfreien Anschlusstechnik und der galvanisch getrennten Ausgangsspannung eignet sich das Gerät für anspruchsvolle Anwendungen.
Flexible Montage und Anschluss
Das Gehäuse ist für den Einbau in Installationsverteiler optimiert und nimmt eine Breite von 3 Teilungseinheiten ein. Neben der klassischen Tragschienenmontage erlauben Schraubvorrichtungen eine direkte Wandmontage oder den Einbau in Systemverteiler. Der elektrische Anschluss erfolgt über eine steckbare Anschlusstechnik, die eine werkzeugfreie Installation ermöglicht. Die Betriebsbereitschaft wird über eine grüne LED-Anzeige signalisiert.
Betriebssicherheit und Leistung
Die Stromversorgung arbeitet mit einem weiten Eingangsspannungsbereich von AC 85 bis 264 V beziehungsweise DC 125 bis 375 V. Die Ausgangsspannung ist im Bereich von DC 22 bis 26 V einstellbar und bietet eine hohe Stabilität bei dynamischen Laständerungen. Für erweiterte Leistungsanforderungen ist das Gerät sowohl parallel- als auch reihenschaltbar. Schutzfunktionen wie Kurzschlussfestigkeit, Leerlauffestigkeit und ein automatischer Wiederanlauf bei Überlast tragen zur Betriebssicherheit bei.
Die kompakte Stromversorgung überzeugt durch eine präzise geregelte Ausgangsspannung von 24 V bei einer Nennleistung von 31,2 W. Mit ihrer robusten Bauweise, der Schutzart IP20 und der Eignung für den Reiheneinbau stellt sie eine effiziente Lösung für die Spannungsversorgung dar. Die Kombination aus flexiblen Montagearten, der einstellbaren Ausgangsspannung und der Möglichkeit zur Parallel- oder Reihenschaltung bietet eine vielseitige Komponente für die Elektroinstallation.
Technische Daten
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 1,3 A
- Ausgangsnennleistung: 31,2 W
- Ausgangsspannungsbereich: 22 … 26 V DC
- Eingangsspannungsbereich: 85 … 264 V AC / 125 … 375 V DC
- Wirkungsgrad: 87 %
- Breite: 54 mm
- Höhe: 90 mm
- Tiefe: 56 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 22 |
| Anschluss | Federzuganschluss |
| Artikelnummer | WAGO-787-1202 |
| Ausgangsnennleistung | 31,2 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 1,3 |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 22 … 26 V (einstellbar) |
| Ausgangsstrom | 1,3 |
| Bemessungsversorgungsspannung AC 50 Hz | 85 |
| Bemessungsversorgungsspannung AC 60 Hz | 85 |
| Bemessungsversorgungsspannung DC | 125 |
| Betriebsanzeige | LED grün (Ua) |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Direktmontage möglich | Nein |
| EAN-13 | 4055143907866 |
| Eingangsnennspannung Ue Nenn | 1 x AC 100 … 240 |
| Eingangsspannungsbereich | 1 x AC 85 … 264 V; DC 125 … 375 |
| Eingangsspannungsderating | -2 % / V (< AC 100 V); -1,33 % / V (< DC 140 V) |
| Eingangsstrom Ie | ≤ 0,6 |
| Einschaltstrom | ≤ 20 |
| Geeignet für Reiheneinbau | Ja |
| Geeignet für Sicherheitsfunktionen | Nein |
| Gehäusebauform | Reiheneinbaugehäuse |
| Gewicht | 239,3 |
| Gewicht | 0,1 kg |
| Höhe | 90 |
| Interne Sicherung | T 1 A / AC 250 |
| Isolationsspannung (Pri-Sek) | 4.242 kVDC |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Leerlauffest | Ja |
| Leistung | 31,2 |
| Leistungsfaktor | ≥ 0,5 |
| Leistungsfaktorkorrektur (PFC) | Passiv |
| Max Ausgangsstrom 1 | 1,3 |
| Maße (B x H x T) | 54 x 90 x 56 |
| Montageart | Tragschiene 35 / Schraubbefestigung hinten / seitlich |
| MTBF | > 700.000 h (gemäß IEC 61709) |
| Nennnetzfrequenz-Bereich | 47 … 63 Hz; 0 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 1,3 |
| Netzausfall-Überbrückung | ≥ 70 ms |
| Normen/Bestimmungen | EN 61204-3 / EN 60335-1 / EN 62368-1 / UL 60950-1 / UL 508 |
| Parallelschaltbar | Ja |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Regelabweichung, dynamische Laständerung 10 … 90 % | ≤ 1 |
| Reihenschaltbar | Ja |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Rückeinspeisungsfestigkeit | ≤ 35 VDC |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | 1 x LED DC OK (grün) |
| Spannungsart | AC / DC |
| Stabilisiert | Ja |
| Teilungseinheit | 3 |
| Tiefe | 56 |
| Tragschienenmontage möglich | Ja |
| Transientenschutz; primär | Varistor |
| Verhalten bei Überlast | Konstantleistung (im Überlastbereich 1,05 … 1,35 x Ia Nenn); bei Kurzschluss oder bei dauerhafter Überlast Abschaltung und automatischer Wiederanlauf |
| Verlustleistung max Pv max | 5,5 W (AC 100 V / DC 24 V; 1,3 A) |
| Verlustleistung Pv | ≤ 0,43 |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Vorsicherung (empfohlen) | Leitungsschutzschalter 6 A (Charakteristik C), 10 A (Charakteristik B) oder höher |
| Vorsicherung (notwendig) | Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich. |
| Wandmontage möglich | Ja |
| Wirkungsgrad typ | 87 % (AC 230 V); 82 % (AC 110 V) |
| Überspannungschutz; sekundär | ≤ DC 31 V (im Fehlerfall) |
| WEEE-Nr. | 40917098 |
