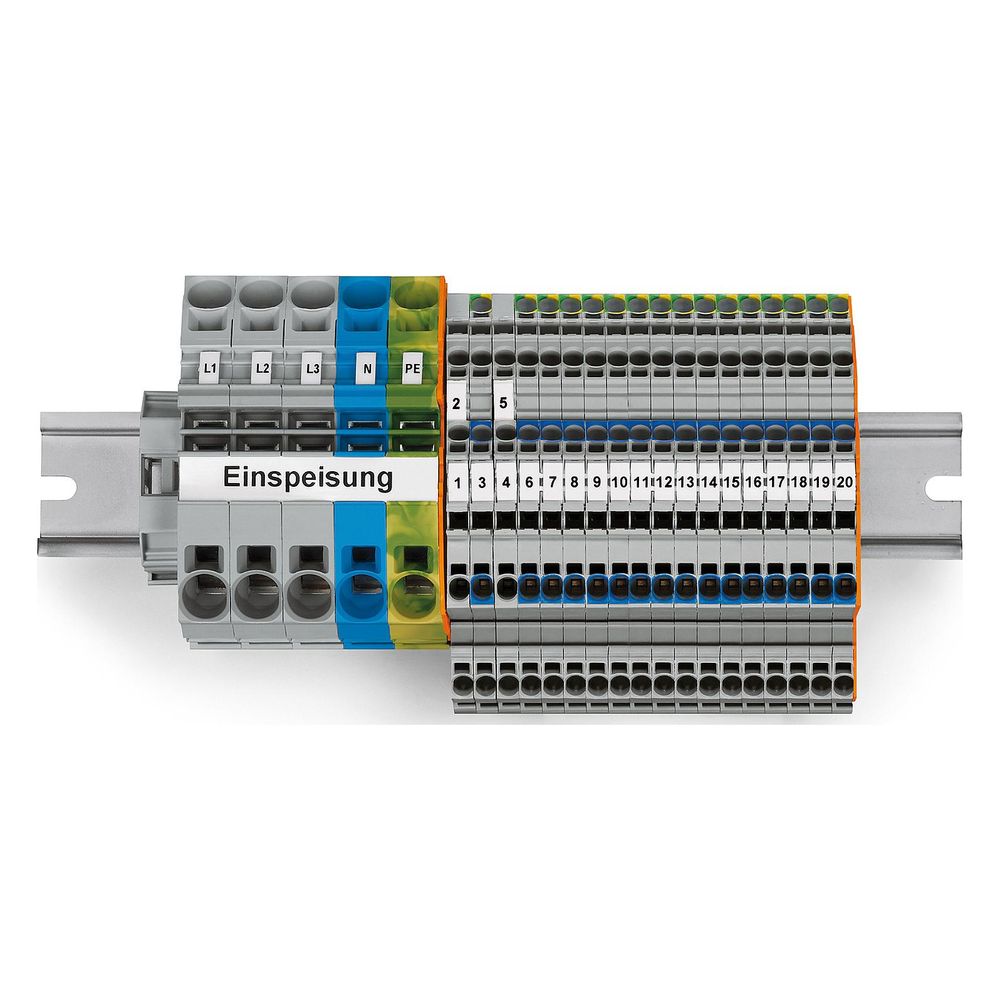

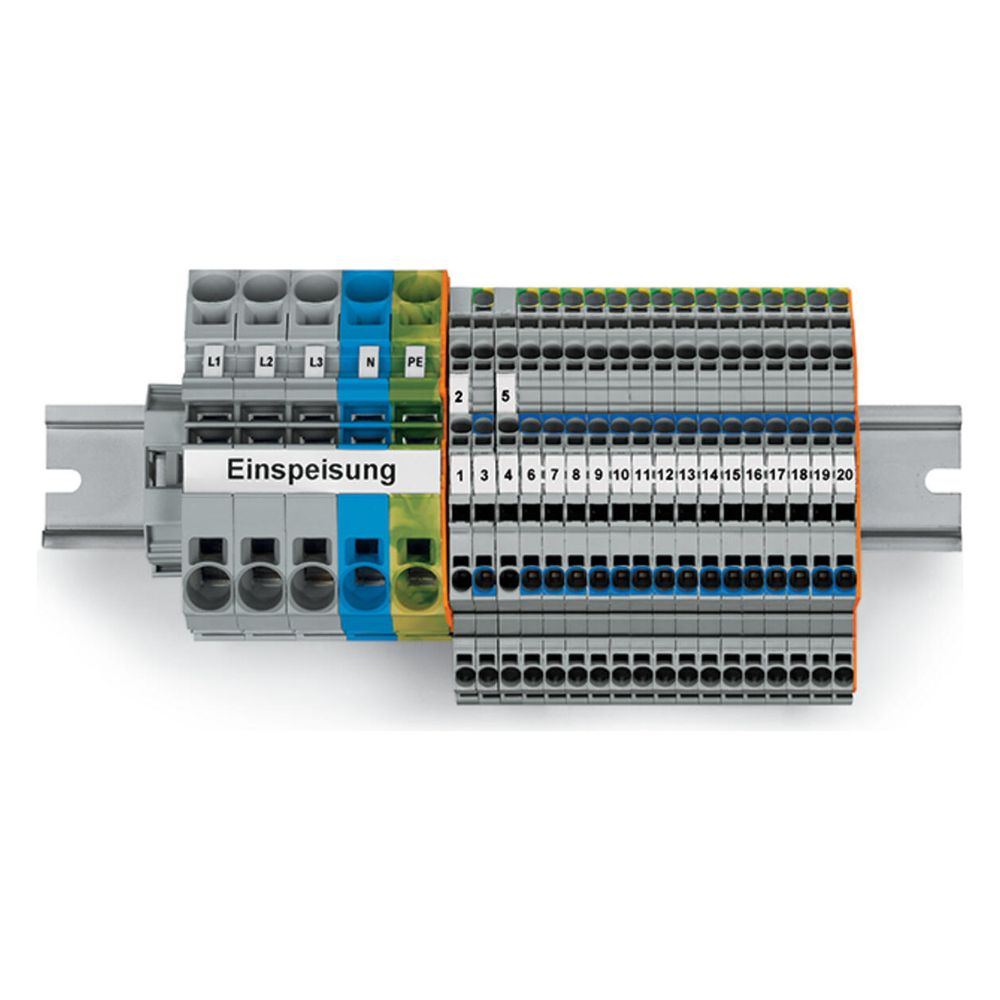

Wago Hauptverteiler-Set TOPJOB S 821-123, Federzuganschluss, Hutschiene TH35, Thermoplast

Das Hauptverteiler-Set der Serie TOPJOB S ermöglicht eine effiziente Verdrahtung von Einspeisungen sowie den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen. Die Komponenten sind für die Montage auf Hutschienen der Bauform TH35 ausgelegt und nutzen eine zuverlässige Federzuganschlusstechnik. Das Set ist speziell für die Hauptverteilung mit separaten FI-/LS-Schaltern konzipiert.

Funktion und Aufbau

Die Zusammenstellung erlaubt die Verbindung von L- und N-Leitungen über Installationsetagenklemmen ohne Trennmöglichkeit. Zur Durchführung von Isolationswiderstandsmessungen ist eine Auftrennung der N-Potentiale direkt über die FI-LS-Schalter vorgesehen. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht und eine Betriebstemperatur von bis zu 105 °C zulässt.

Technische Daten

• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0 nach UL94
• Gewicht: 494,7 g
• Brandlast: 7,362 MJ
• Blockbreite inkl. Endklammer: 17,54 cm

Durch die präzise Abstimmung der Komponenten bietet dieses Set eine strukturierte Lösung für komplexe Verteilungsaufgaben. Die kompakte Installation wird durch das enthaltene Beschriftungsmaterial unterstützt, welches eine übersichtliche Kennzeichnung der Stromkreise ermöglicht.

Lieferumfang

• 1x Hauptverteiler-Set TOPJOB S 821-123
• 16x Installationsetagenklemme N/L/PE
• 2x Installationsetagenklemme L/L
• 2x Abschluss- und Zwischenplatte
• 3x 2-Leiter-Verteilereinspeiseklemme grau
• 1x 2-Leiter-Verteilereinspeiseklemme blau
• 1x 2-Leiter-Verteilereinspeiseklemme grün-gelb
• 1x Kammbrücker 1-3
• 2x Endklammer 10 mm
• 1x Beschriftungsstreifen weiß 0,5 m
• 2x WMB-Beschriftungskarte
• 1x Faserschreiber
