Beschreibung

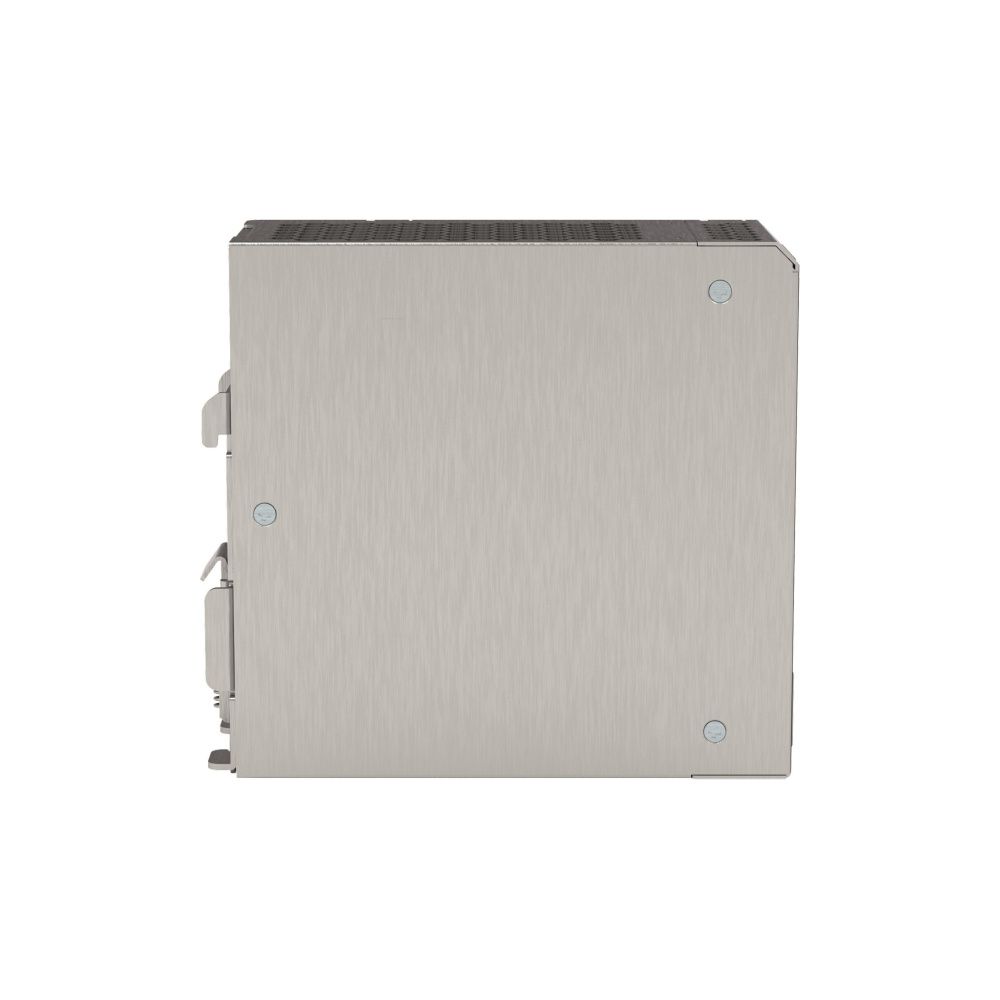

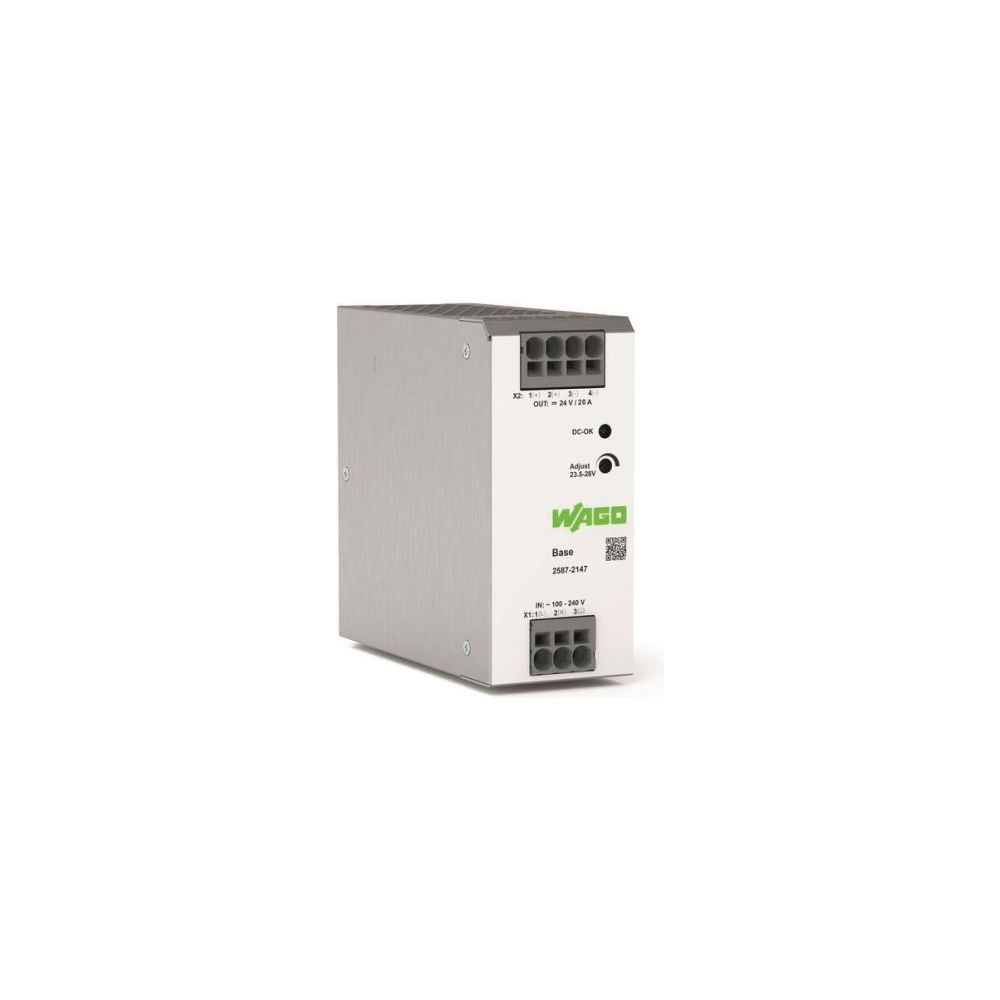

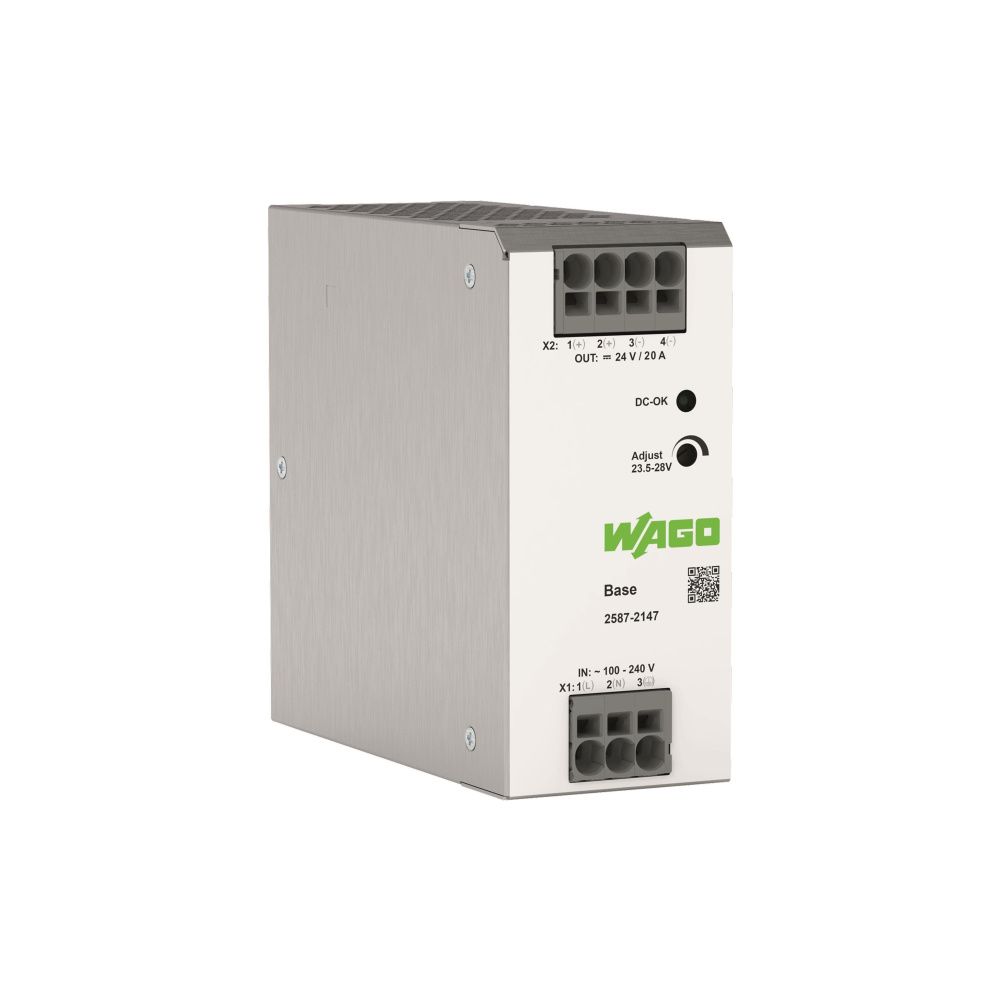

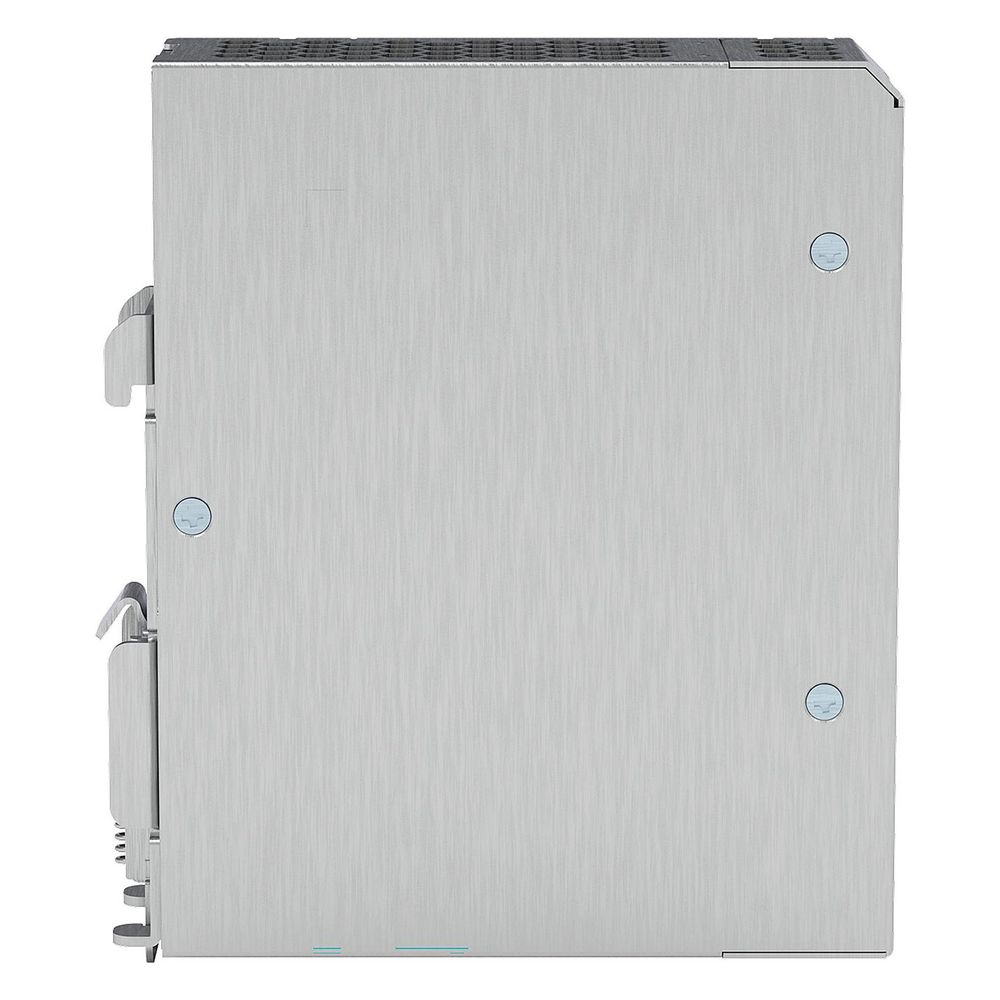

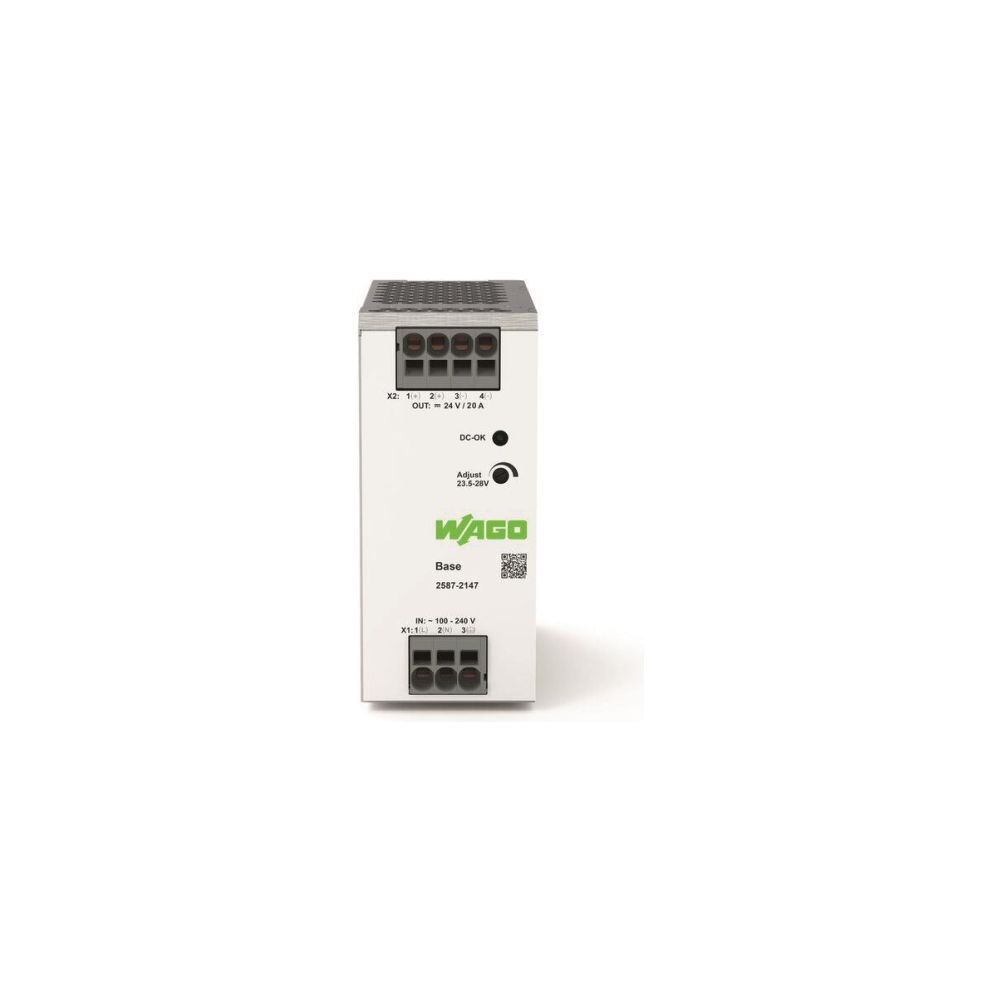

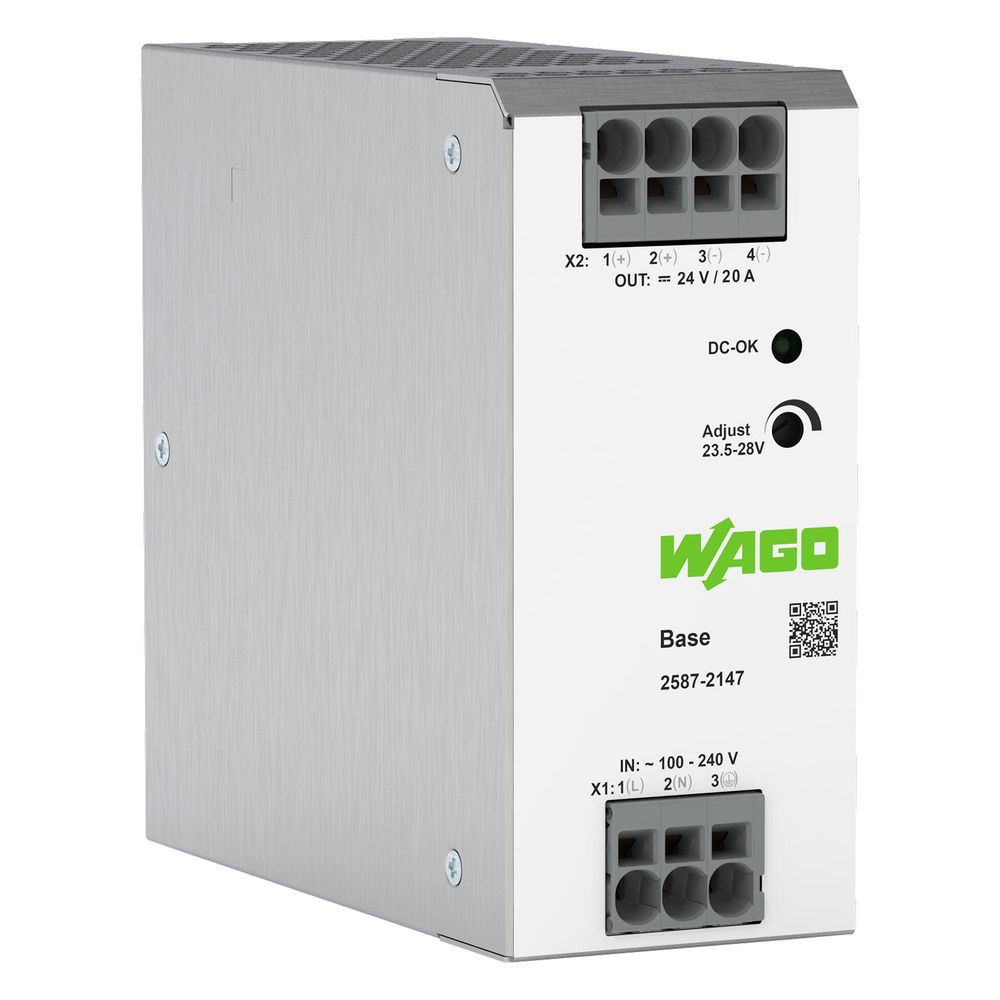

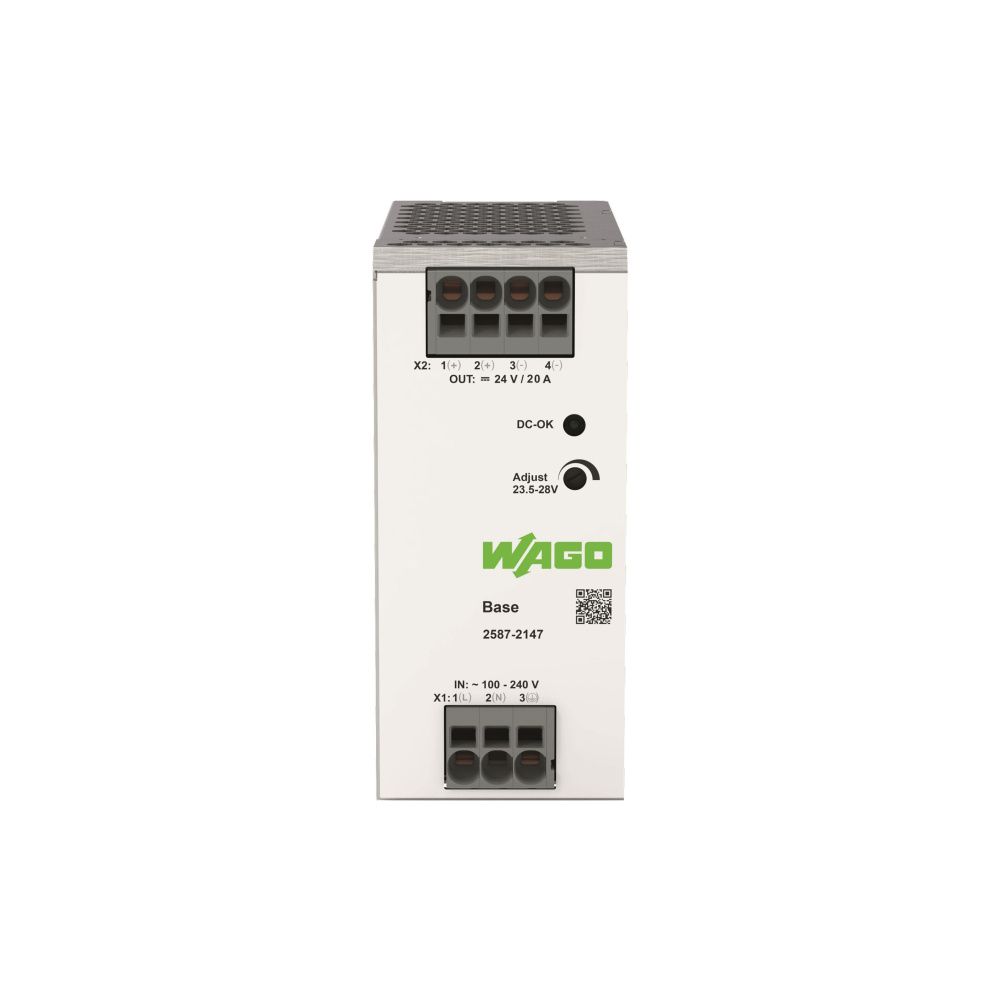

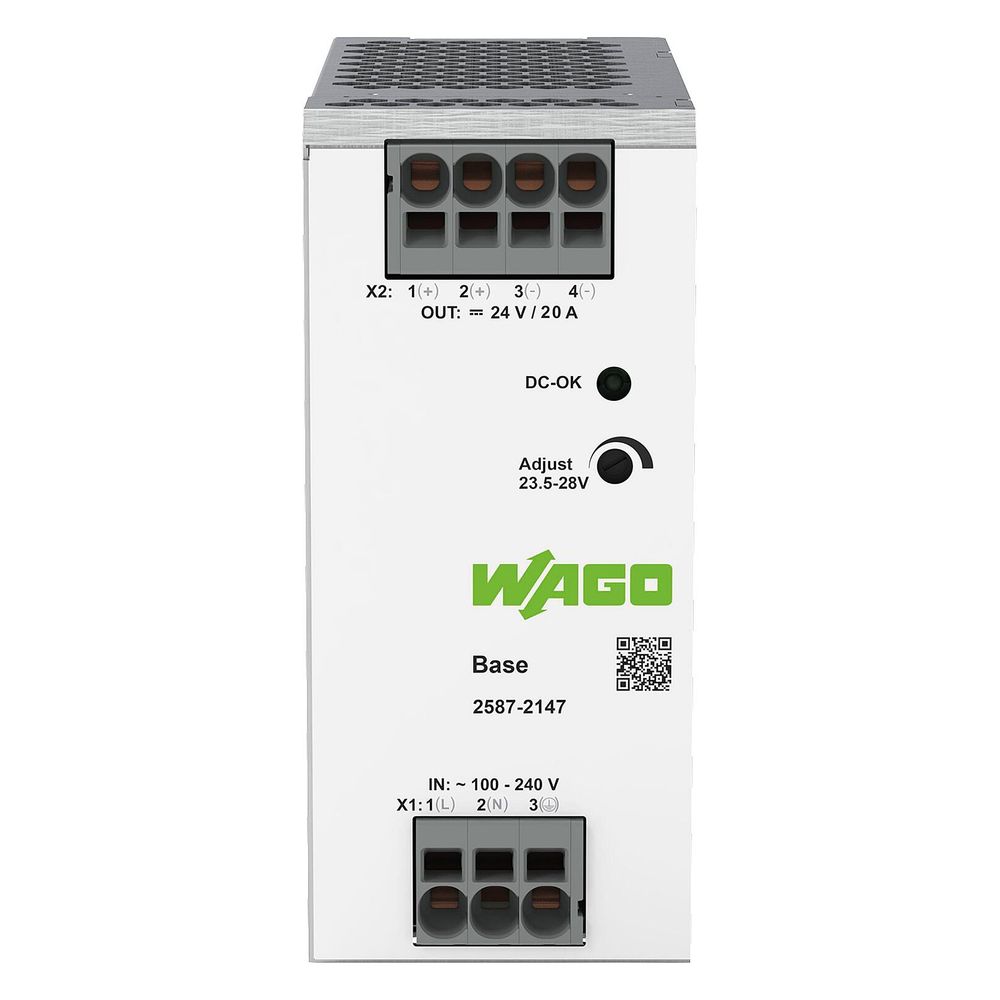

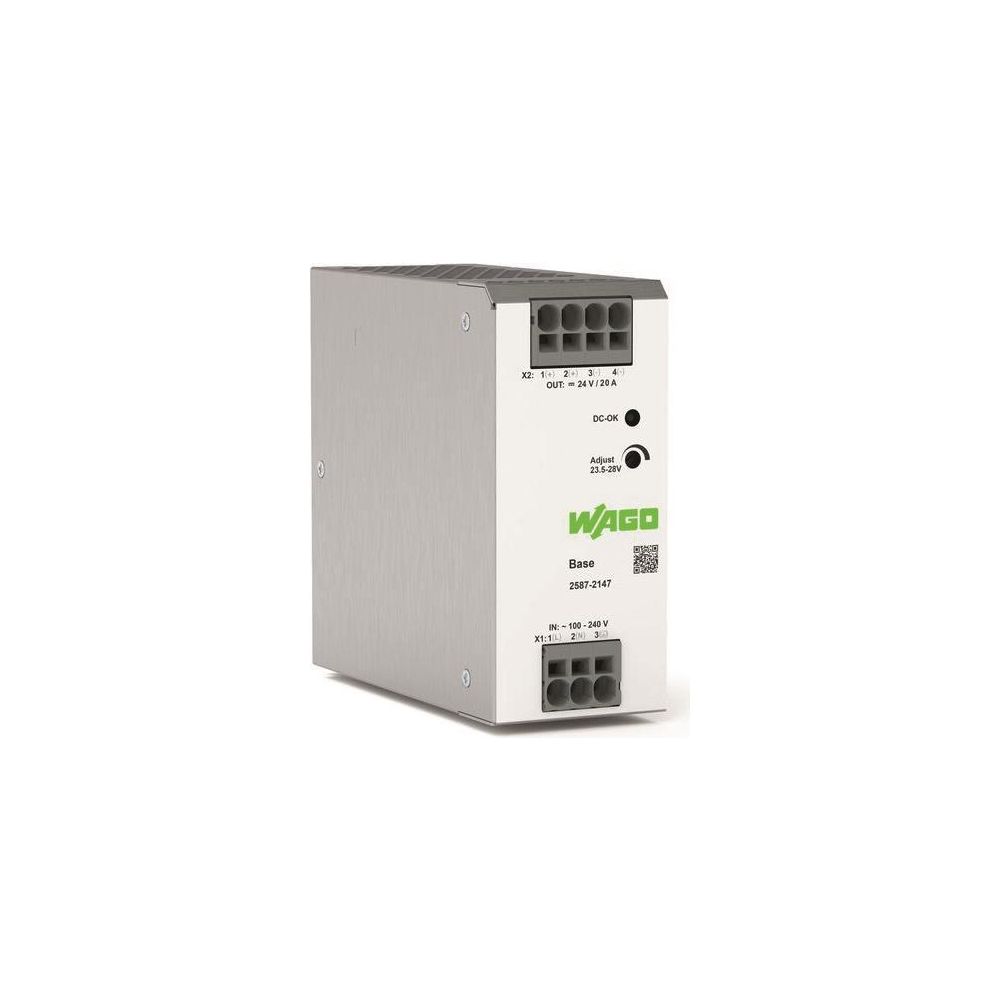

Wago Primär getaktete Stromversorgung Base 24V 20A, 480W, 56x125x138mm, IP20
Die primär getaktete Stromversorgung der Base-Serie von Wago stellt eine zuverlässige 24 V Gleichspannungsversorgung mit einer Ausgangsleistung von 480 W bereit. Das einphasige Netzteil erreicht einen Wirkungsgrad von bis zu 94 % und ist für die Montage auf Tragschienen konzipiert. Dank der Federzuganschlusstechnik erfolgt der elektrische Anschluss schnell und werkzeuglos.
Effiziente Spannungsversorgung
Das Netzteil liefert eine geregelte Ausgangsspannung, die im Bereich von 23,5 V bis 28 V einstellbar ist. Mit einem Ausgangsnennstrom von 20 A eignet sich das System für Anwendungen, die eine stabile Versorgung erfordern. Die aktive Leistungsfaktorkorrektur unterstützt einen effizienten Betrieb, während die galvanische Trennung gemäß SELV-Standard die Sicherheit erhöht. Das Gerät ist kurzschlussfest und verfügt über ein automatisches Wiederanlaufverhalten bei Überlast.
Montage und Flexibilität
Die kompakte Bauweise mit einer Breite von 56 mm ermöglicht eine platzsparende Unterbringung auf der 35 mm Tragschiene. Für erweiterte Leistungsanforderungen ist das Netzteil sowohl parallel als auch in Reihe mit einem weiteren Gerät des gleichen Typs schaltbar. Eine optische Zustandsanzeige informiert direkt am Gerät über den Betriebszustand. Die Schutzart IP20 sowie die Einhaltung relevanter Normen unterstreichen die Eignung für industrielle Umgebungen.
Die Wago Stromversorgung überzeugt durch Basisfunktionalität und Zuverlässigkeit bei einer Leistungsabgabe von 480 W. Mit einem einstellbaren Ausgangsspannungsbereich von 23,5 V bis 28 V und einem Nennstrom von 20 A bietet das System eine flexible Lösung für die 24 V DC Versorgung. Die effiziente Arbeitsweise mit einem Wirkungsgrad von 94 % sowie die einfache Montage auf Tragschienen machen das Gerät zu einer robusten Komponente.
Technische Daten
- Ausgangsnennleistung: 480 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 20 A
- Eingangsspannungsbereich: 90 - 264 V AC
- Wirkungsgrad: 94 %
- Montageart: Tragschiene 35
- Anschlusstechnik: Federzuganschluss
- Schutzart: IP20
- Maße (B x H x T): 56 x 125 x 138 mm
- Gewicht: 1149 g
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 23 - 28 |
| Artikelnummer | WAGO-2587-2147 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 480 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 20 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 23,5 … 28 V (einstellbar) |
| Ausgangsstrom | 20 |
| Bemessungsversorgungsspannung AC 50 Hz | 90 - 264 |
| Bemessungsversorgungsspannung AC 60 Hz | 90 - 264 |
| Breite | 56 |
| Breite in Teilungseinheiten | 2 |
| Direktmontage möglich | Nein |
| EAN-13 | 4066966626698 |
| Eingangsnennspannung Ue Nenn | 1 x AC 100 … 240 |
| Eingangsspannungsbereich | 1 x AC 90 … 264 V (Derating -1 % / V für Spannung < AC 100 V) |
| Eingangsstrom Ie | ≤ 7 |
| Einschaltstrom | ≤ 20 A (bei AC 230 V / 25 °C) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 1149 |
| Gewicht | 1,22 kg |
| Höhe | 125 |
| Interne Sicherung | T 8 A / 250 |
| Isolationsspannung (Pri-PE, AC) | 2.210 |
| Isolationsspannung (Pri-Sek, AC) | 3.510 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Leckstrom bei Nennspannung | ≤ 376 µA |
| Leerlauffest | Ja |
| Leistungsabgabe | 480 |
| Leistungsfaktor | ≥ 0,99 (AC 115 V); ≥ 0,99 (AC 230 V) |
| Leistungsfaktorkorrektur (PFC) | Aktiv |
| Max Ausgangsstrom 1 | 20 |
| Maße (B x H x T) | 56 x 125 x 138 |
| Montageart | Tragschiene 35 |
| MTBF | > 1.000.000 h (bei 25 °C; gemäß IEC 61709; SN 29500) |
| Nennnetzfrequenz-Bereich | 47 Hz / 63 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 20 |
| Netzausfall-Überbrückung | ≥ 16 ms (AC 230 V) |
| Normen/Bestimmungen | EN 62368-1 / EN 55032 / EN 55035 / EN IEC 61000-3-2 / EN 61000-3-3 / EN IEC 61000-6-4 / EN IEC 61000-6-2 / UL 61010-1 / UL 61010-2-201 / SEMI F47 / EN 61558-2-16 |
| Parallelschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | Optische Zustandsanzeige (DC OK) |
| Spannungsart der Versorgungsspannung | AC |
| Stabilisiert | Ja |
| Tiefe | 138 |
| Verhalten bei Überlast | bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung Pv | ≤ 5 W (Leerlauf); ≤ 32,5 W (Volllast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Wirkungsgrad typ | 94 |
| Überspannungskategorie | III (≤ 2000 m); II (> 2000 m) |
| WEEE-Nr. | 40917098 |
