Beschreibung

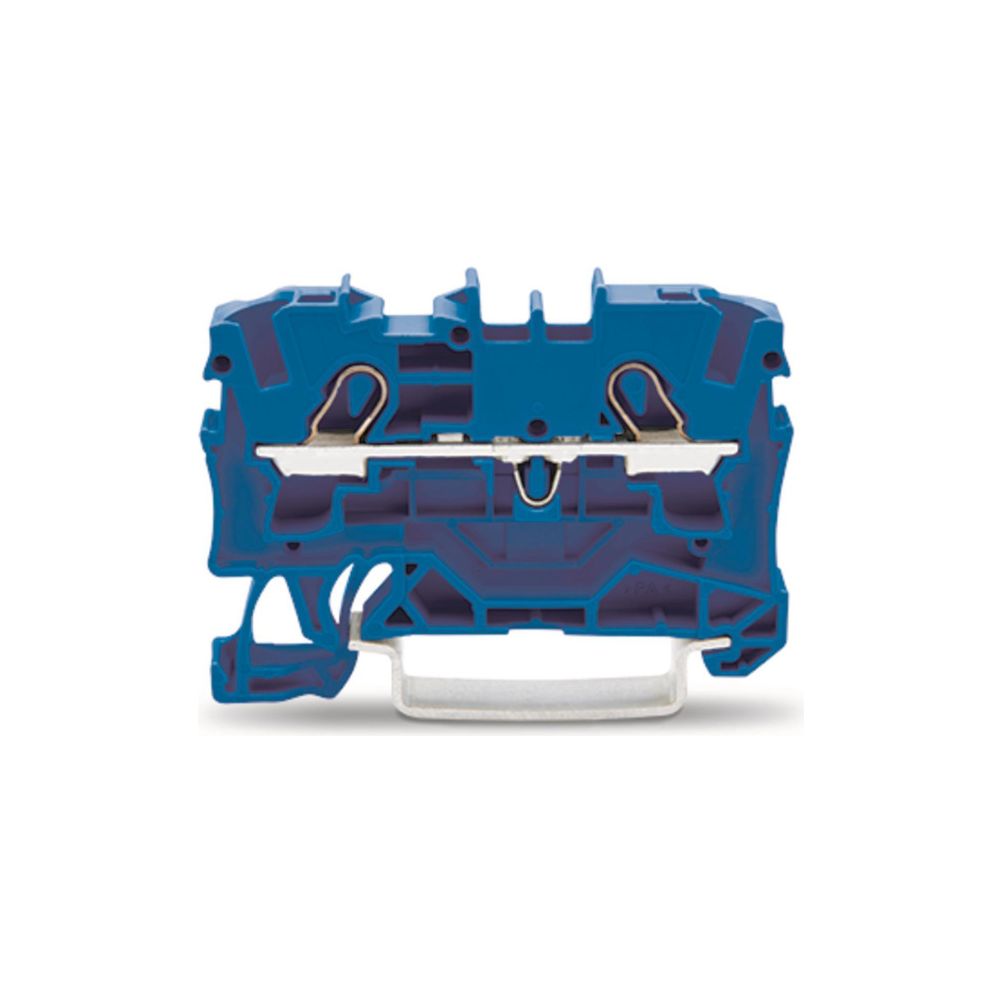

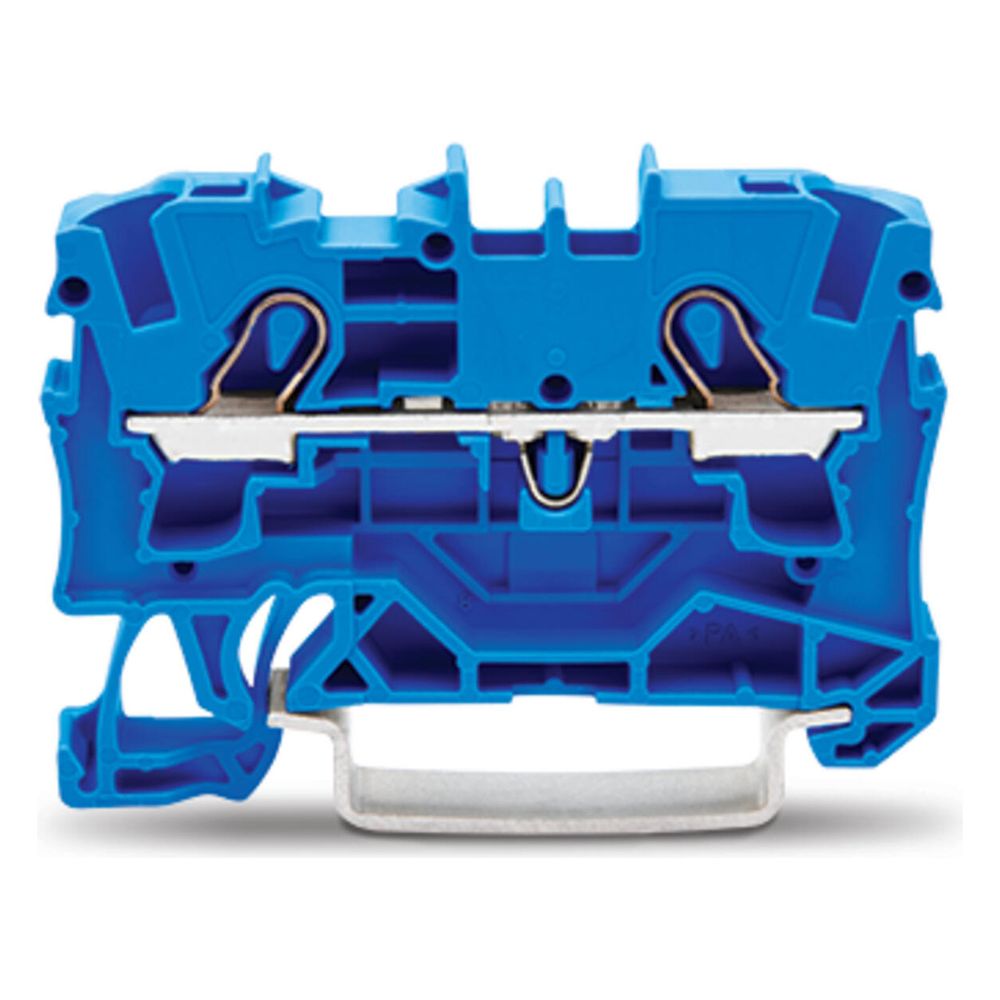

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2004-1204, 4mm2, 800V, 32A, Blau
Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Das System nutzt die Push-in CAGE CLAMP Technologie, die den Anschluss verschiedenster Leiterarten durch direktes Stecken oder mittels Betätigungswerkzeug vereinfacht. Die Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 32 A ausgelegt und für den Einsatz auf Tragschienen der Bauform TH35 konzipiert.
Anschlusstechnik und Flexibilität
Die Durchgangsklemme ist für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet, wobei die spezifische Eignung von der Leiterart abhängt. Die Federzuganschlusstechnik erlaubt eine schnelle und sichere Verdrahtung. Für feindrähtige Leiter mit Aderendhülse sowie Leiter mit ausreichender Knicksteifigkeit ist eine werkzeuglose Montage möglich. Das Gehäuse aus Polyamid entspricht der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.
Einsatzgebiete und Montage
Das System ist für die klassische Durchgangsverdrahtung optimiert und bietet eine hohe Flexibilität bei der Potentialverteilung. Die Klemme ist in einer explosionsgeschützten Ausführung (Ex e) verfügbar und unterstützt eine mittige oder seitliche Beschriftung zur übersichtlichen Kennzeichnung. Für den ordnungsgemäßen Abschluss des Reihenklemmenblocks ist eine separate Abschlussplatte erforderlich.
Die kompakte Bauweise mit einer Breite von 6,2 mm sorgt für eine effiziente Platznutzung auf der Hutschiene. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 32 A bietet diese Komponente eine robuste Lösung für anspruchsvolle elektrische Installationen. Die Kombination aus hochwertigem Thermoplast-Isolierwerkstoff und der bewährten Federzugtechnik stellt eine sichere Verbindung in unterschiedlichsten Einsatzumgebungen sicher.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 32 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 - 6 mm²
- Montageart: Hutschiene TH35
- Breite: 6,2 mm

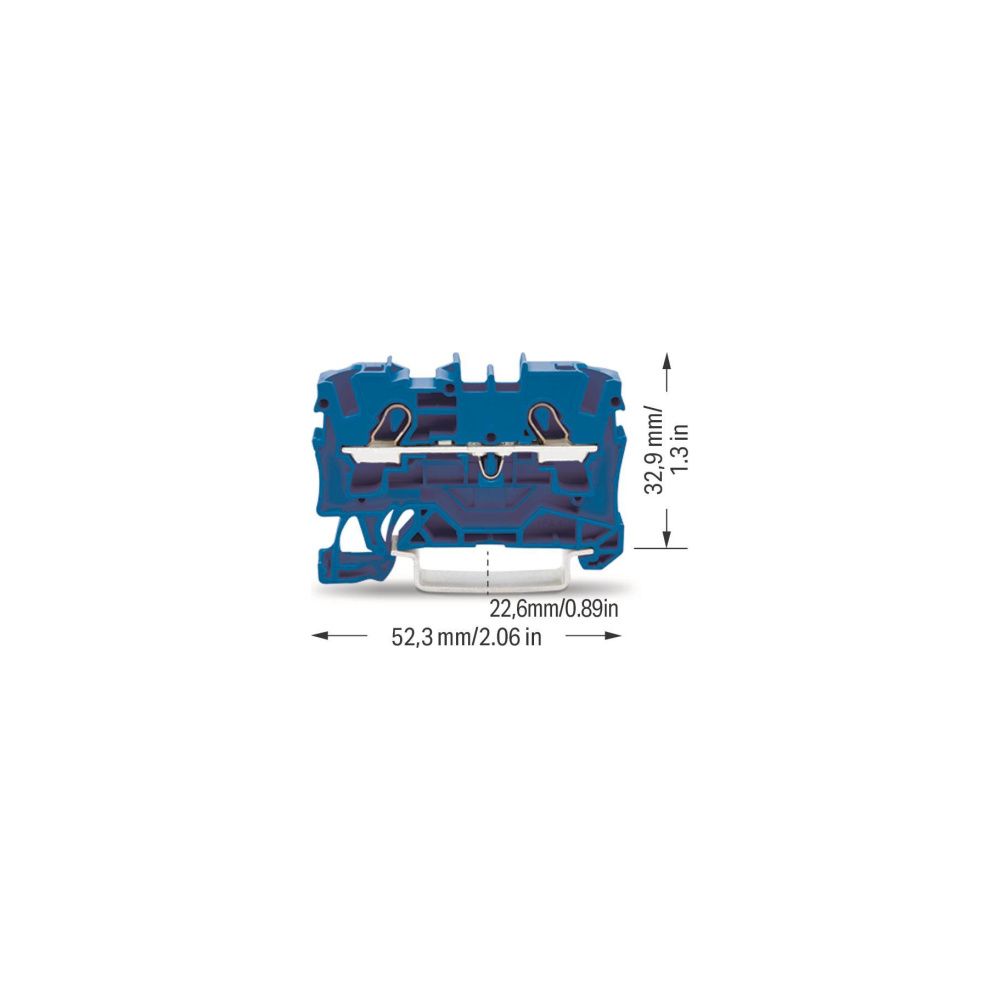

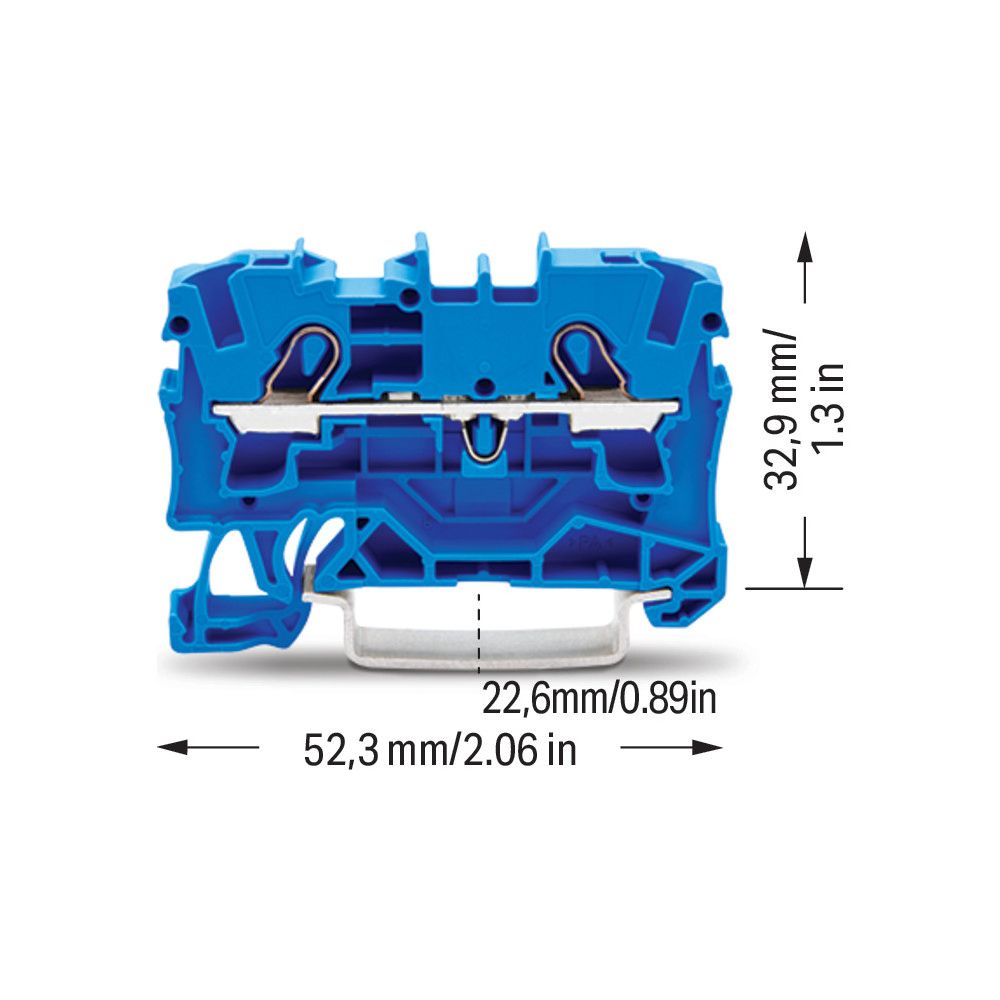

- Höhe: 52,3 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2004-1204 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 32 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,121 |
| Breite | 6,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332071086 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 7 |
| Gewicht | 0,396 kg |
| Höhe | 52,3 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 1,6 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
