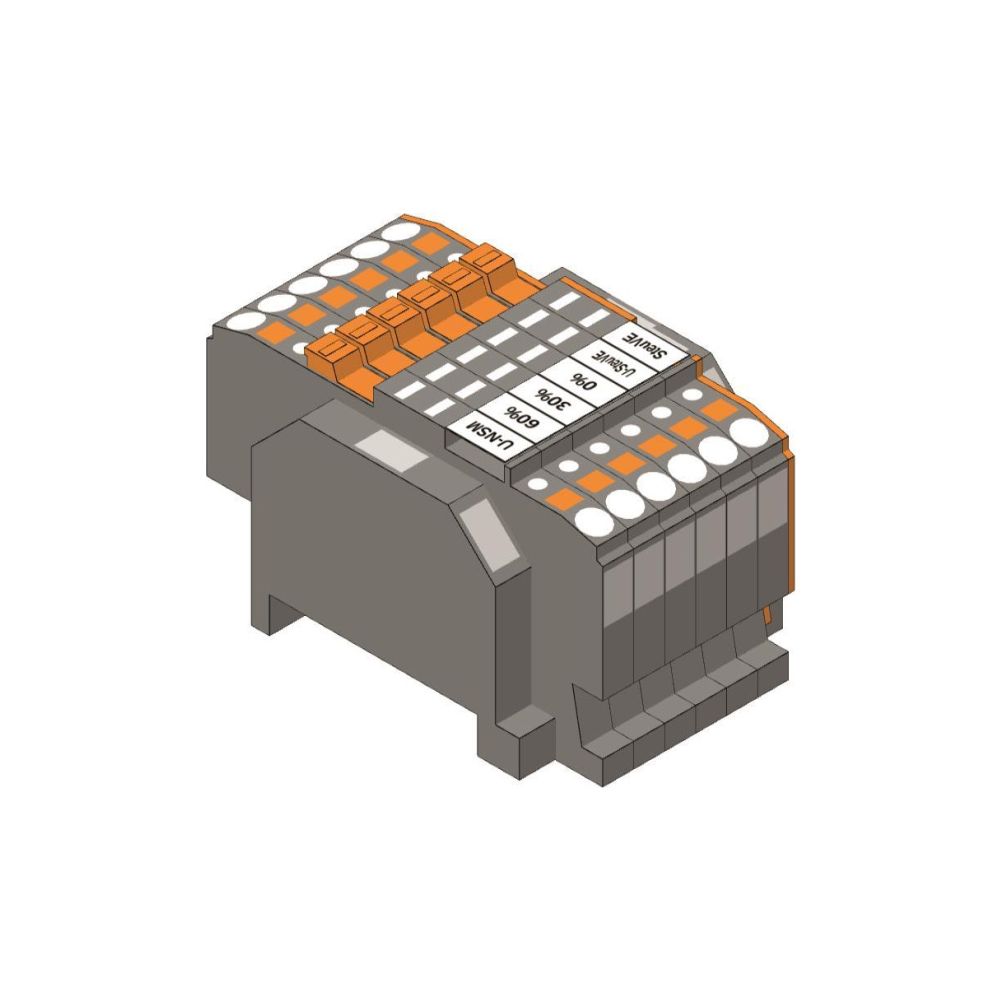

Wago Relaisklemmenleiste 821-509, 400V 16A, 44,2x66,1x32,9mm, Polyamid, grau

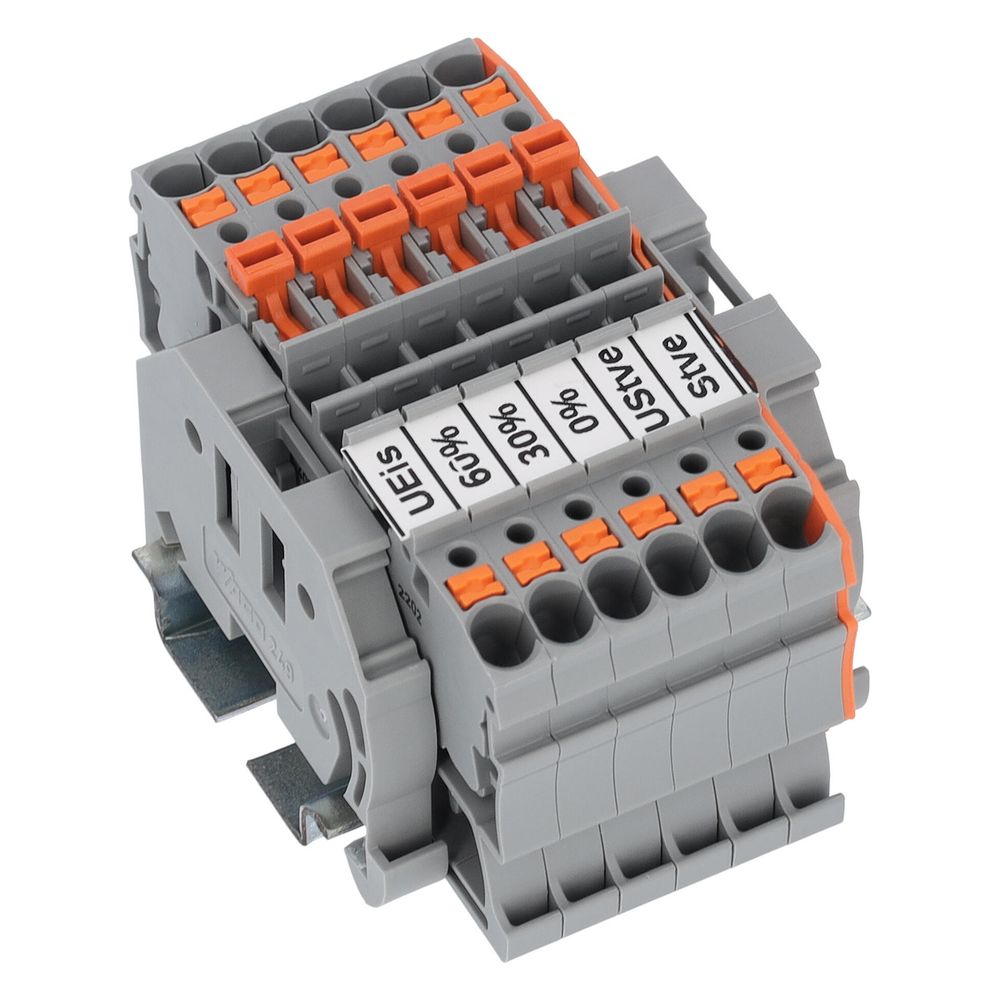

Die WAGO Relaisklemmenleiste 821-509 (Ausführung E) dient als Steuersignal-Schnittstelle gemäß § 14a EnWG. Sie ermöglicht eine klare Trennung von Last- und Steuerstromkreisen und unterstützt die Netzstabilität bei steuerbaren Verbrauchseinrichtungen wie Wärmepumpen oder Wallboxen. Das Bauteil ist für den Einsatz auf Tragschienen konzipiert und zeichnet sich durch eine robuste Bauweise aus Polyamid aus.

Funktion und Anwendung

Die Klemmenleiste ist für den deutschen Energiemarkt entwickelt und entspricht den geltenden technischen Anschlussbedingungen. Durch die Federzuganschlusstechnik wird eine sichere Kontaktierung der Leiter ermöglicht. Die Beschriftungsebene ist mittig sowie seitlich nutzbar, was eine übersichtliche Kennzeichnung unterstützt. Das Gehäuse aus Thermoplast erfüllt hohe Anforderungen an die Brandsicherheit.

Elektrischer Anschluss

Die Verdrahtung erfolgt über Federzuganschlüsse. Es sind Leiterquerschnitte von 0,75 bis 4 mm² (eindrähtig), 0,75 bis 2,5 mm² (feindrähtig mit Aderendhülse), 0,25 bis 4 mm² (feindrähtig ohne Aderendhülse) sowie 0,25 bis 2,5 mm² (mehrdrähtig) anschließbar. Pro Etage stehen 12 Klemmstellen zur Verfügung.

Technische Daten

• Bemessungsspannung: 400 V
• Bemessungsstrom: 16 A
• Anzahl der Klemmstellen: 12
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 mm
• Betriebstemperatur: -60 bis 105 °C
• Breite: 44,2 mm
• Höhe: 66,1 mm
• Tiefe: 32,9 mm
• Brennbarkeitsklasse: V0

Die Klemmenleiste bietet eine effiziente Lösung zur Umsetzung gesetzlicher Vorgaben für steuerbare Verbrauchseinrichtungen. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 16 A ist sie für anspruchsvolle Anwendungen in der Elektroinstallation ausgelegt. Die kompakte Bauform mit einer Breite von 44,2 mm und die Verwendung hochwertiger Isolierstoffe sorgen für eine sichere Integration in den Schaltschrank.
