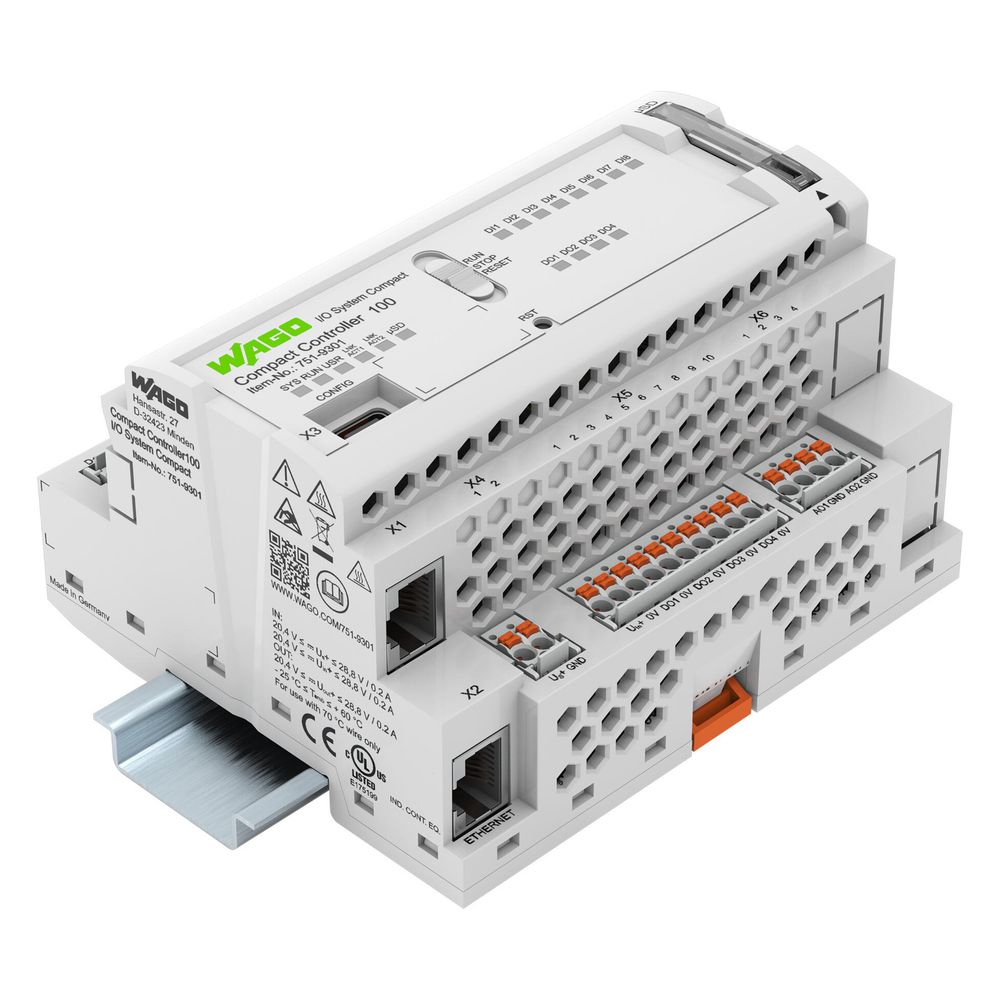

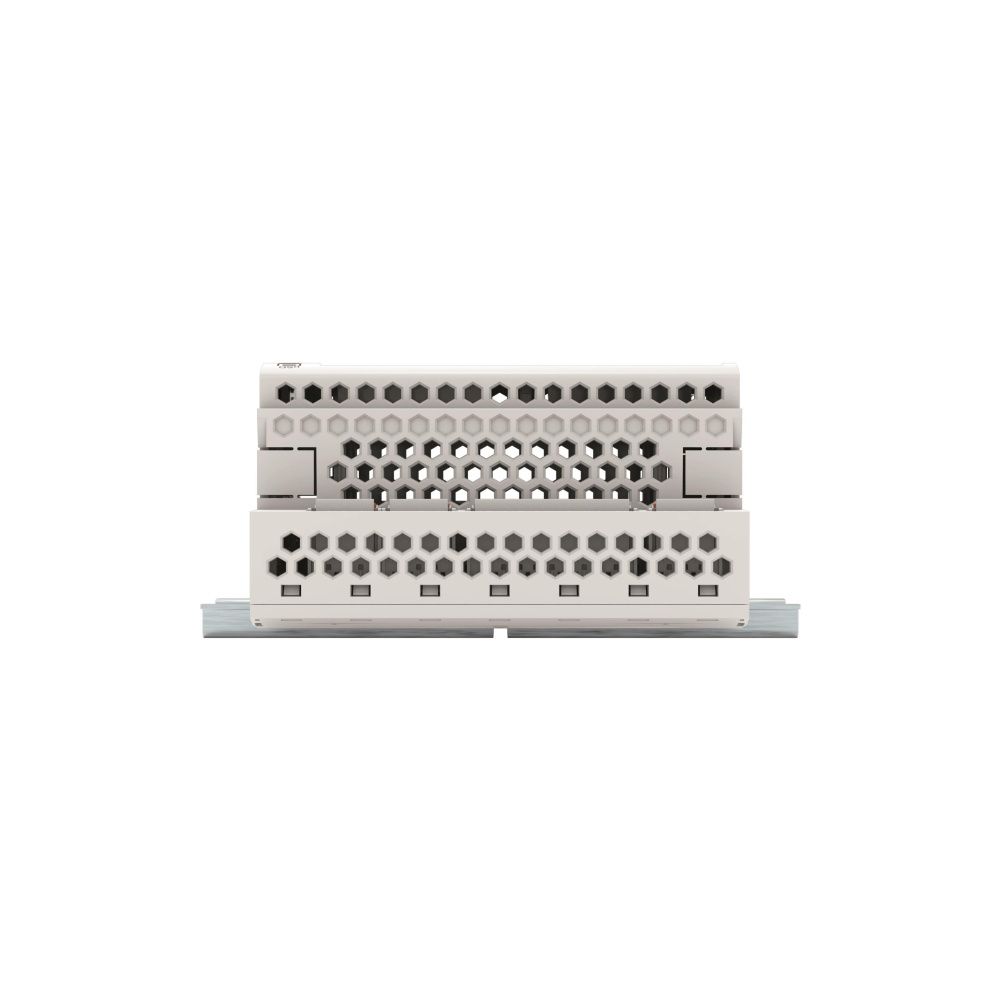

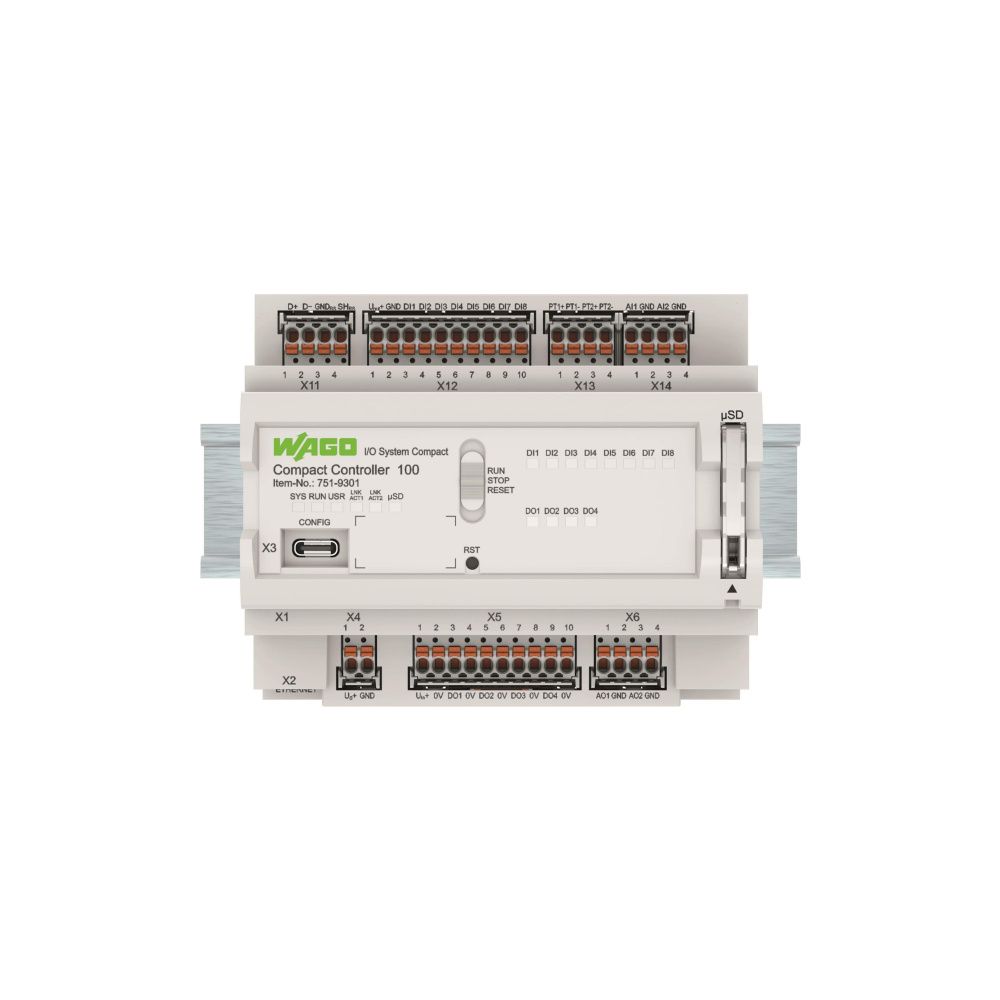

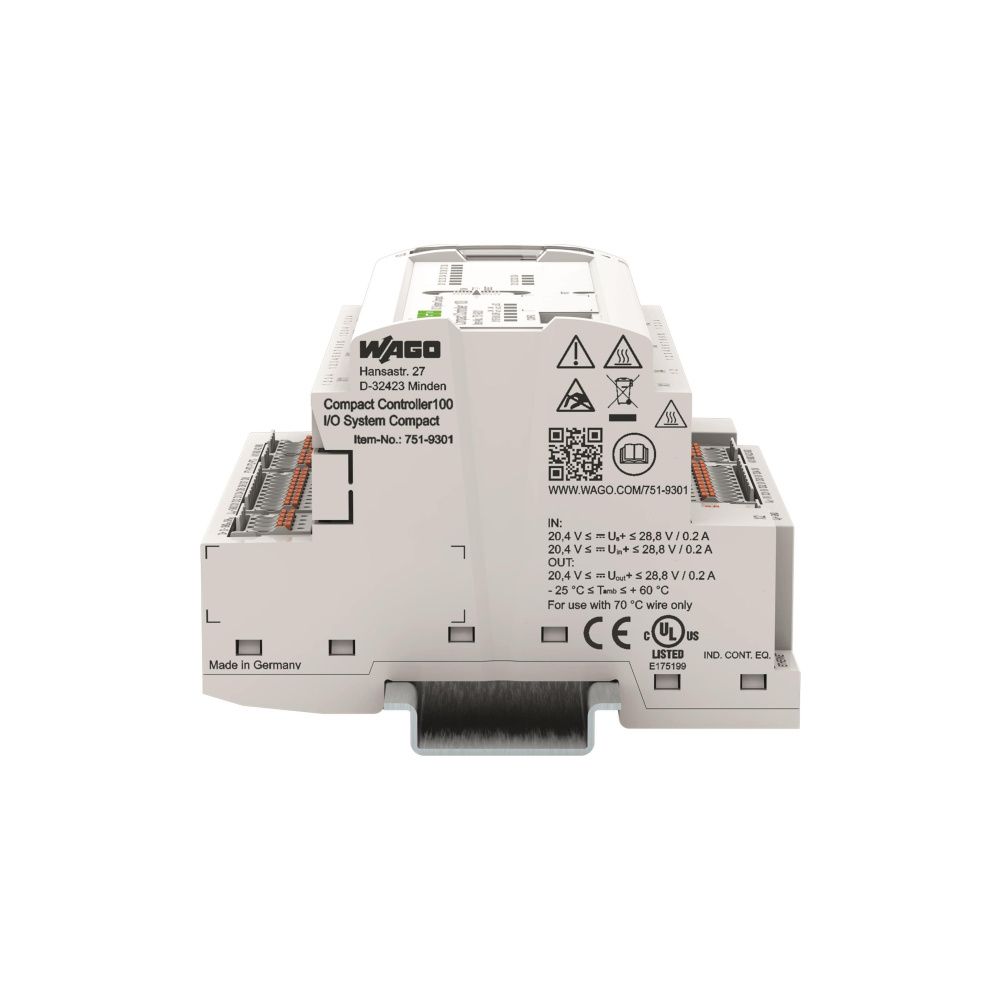

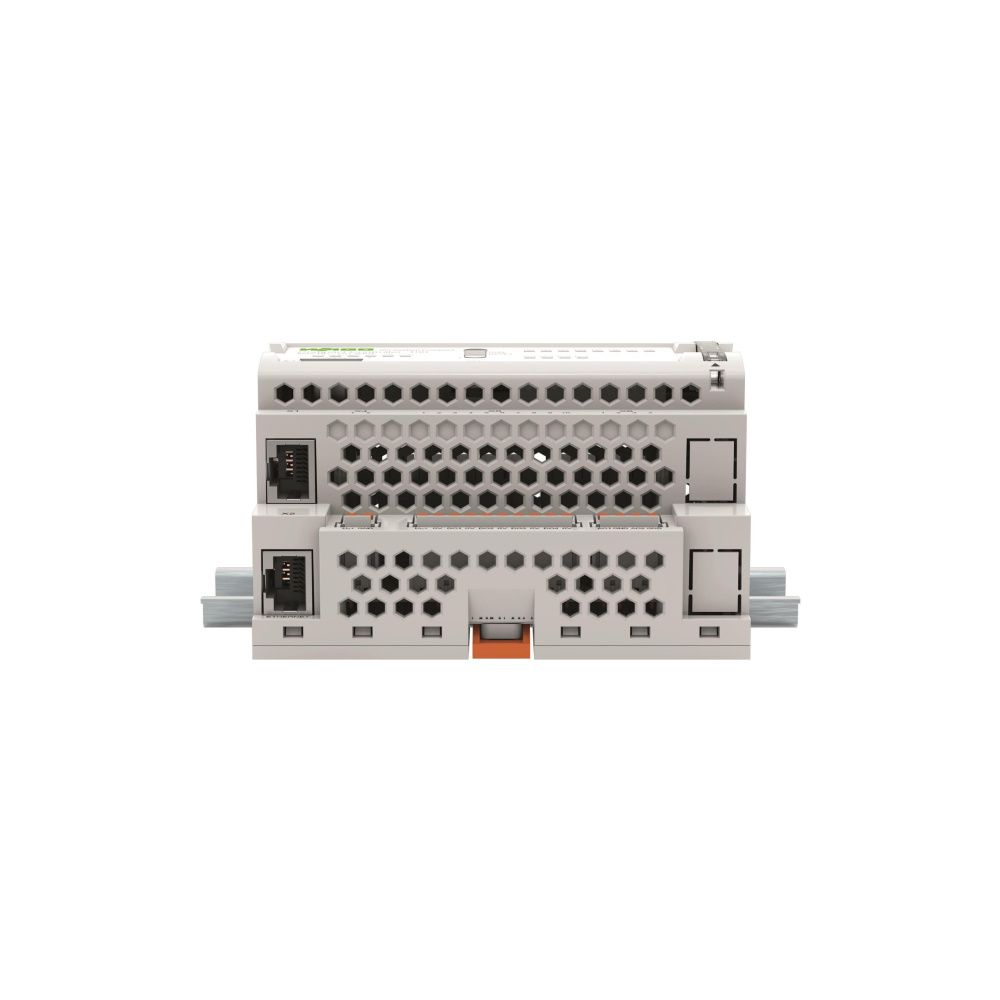

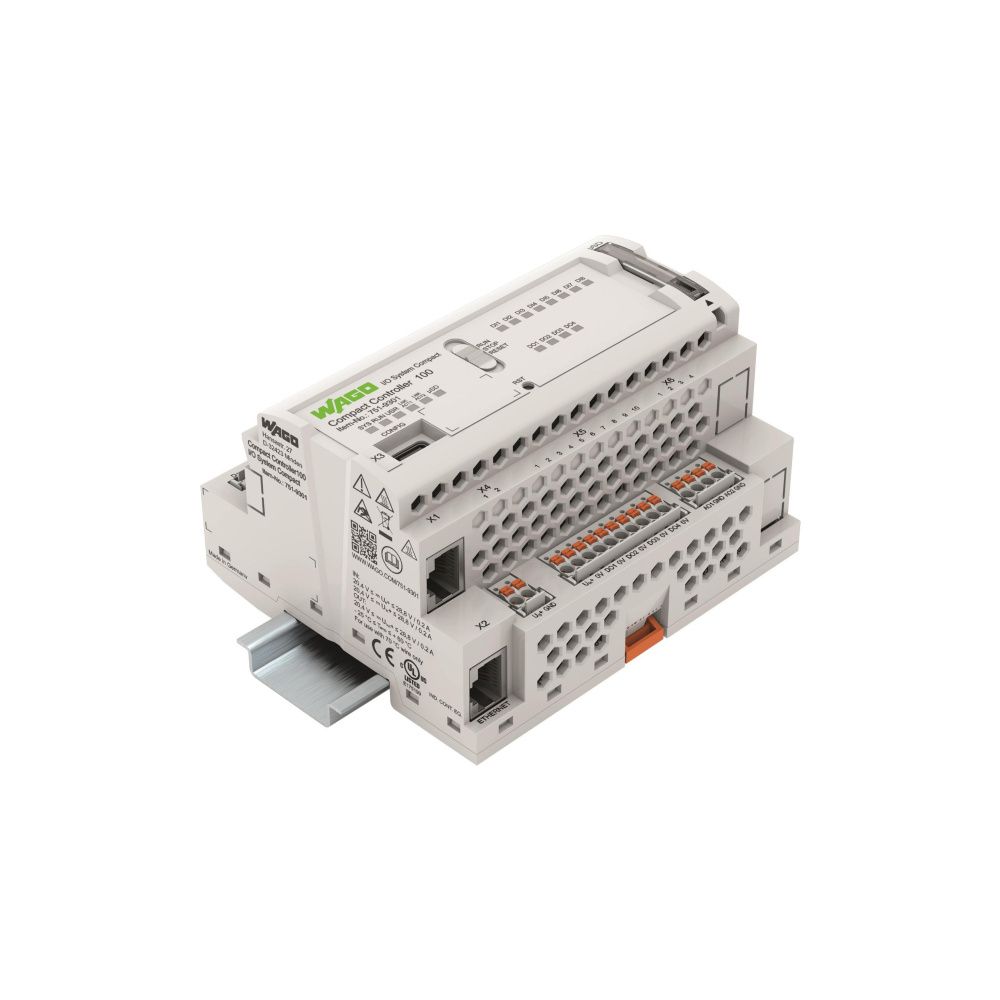

Wago Compact Controller 751-9301, 8DI 4DO 2AI 2AO 2NI1K/PT1K 1RS485 2xETHERNET, Polycarbonat/Polyamid
Der Wago Compact Controller 751-9301 ist eine leistungsstarke Kompaktsteuerung, die Automatisierungstechnik mit IT-Funktionalitäten verbindet. Ausgestattet mit einem Echtzeit-Linux-Betriebssystem und einem Cortex A7 Prozessor, ermöglicht das Gerät eine flexible Programmierung via CODESYS V3.5 oder Node-RED. Dank der Bauform als Reiheneinbaugerät nach DIN 43880 eignet sich die Steuerung ideal für den Einsatz in Installationskleinverteilern.
Vielseitige Schnittstellen und Kommunikation

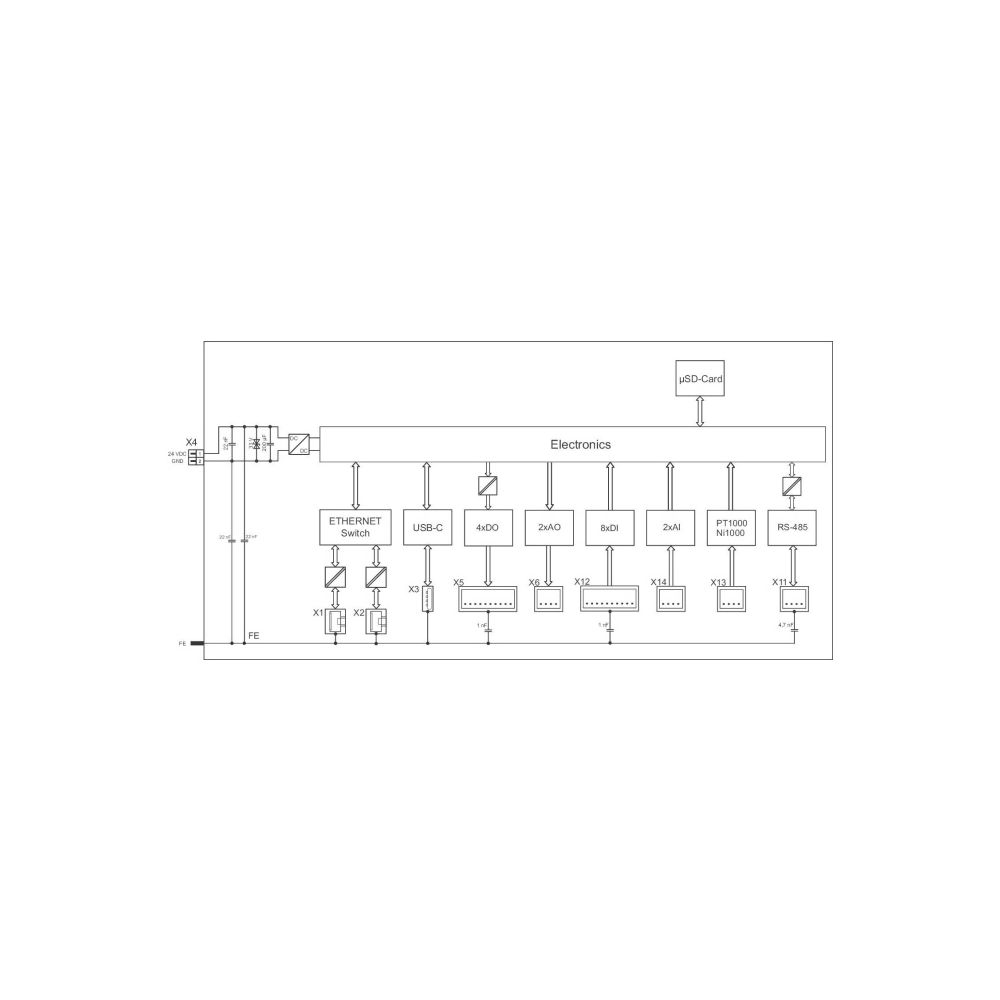

Die Steuerung verfügt über eine umfangreiche I/O-Ausstattung mit 8 digitalen Eingängen, 4 digitalen Ausgängen sowie analogen Ein- und Ausgängen. Für die Kommunikation stehen zwei Ethernet-Schnittstellen sowie eine RS-485-Schnittstelle zur Verfügung. Unterstützte Protokolle umfassen unter anderem Modbus TCP/UDP, EtherCAT-Master und MQTT, was eine nahtlose Integration in bestehende Netzwerke ermöglicht. Die Konfiguration erfolgt komfortabel über Web-Based-Management oder WAGO-eigene Softwarelösungen.
Robuste Hardware und Montage
Das Gehäuse aus Polycarbonat und Polyamid beherbergt neben der CPU einen 512 MB RAM sowie einen 4 GB Flash-Speicher. Die Montage erfolgt einfach auf einer 35 mm Tragschiene. Die abnehmbare Verdrahtungsebene mit Push-in CAGE CLAMP Anschlusstechnik erleichtert die Installation und Inbetriebnahme. Statusanzeigen über LEDs für System, Ein- und Ausgänge sowie Netzwerkverbindungen bieten jederzeit einen schnellen Überblick über den Betriebszustand.
Die Kombination aus kompakter Bauweise und hoher Funktionalität macht dieses Gerät zu einer effizienten Lösung für anspruchsvolle Steuerungsaufgaben. Mit einer Versorgungsspannung von 24 V DC und der Unterstützung zahlreicher Industrieprotokolle bietet die Steuerung eine zuverlässige Basis für IIoT-Anwendungen und Gateway-Funktionen. Die integrierte Web-Visu ermöglicht zudem eine einfache Visualisierung direkt auf dem Gerät.
Technische Daten
- Prozessor: Cortex A7, 650 MHz
- Hauptspeicher (RAM): 512 MB
- Interner Speicher (Flash): 4096 MB
- Digitale Eingänge: 8
- Digitale Ausgänge: 4
- Analoge Eingänge: 2
- Analoge Ausgänge: 2
- Ethernet-Schnittstellen: 2
- Versorgungsspannung: 24 V DC
- Montageart: Tragschiene 35
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 8 … 9 |
| Anschließbare Leiterwerkstoffe | Kupfer |
| Anschlusstechnik: Feldversorgung | 2 x Federleiste, 10-polig; Push-in CAGE CLAMP® |
| Anschlusstechnik: Kommunikation/Feldbus | Modbus (TCP, UDP): 2 x RJ-45; RS-485-Schnittstelle: 1 x Federleiste, 4-polig; Push-in CAGE CLAMP® |
| Anschlusstechnik: Systemversorgung | 1 x Federleiste, 2-polig; Push-in CAGE CLAMP® |
| Anschlusstyp | Federleiste; Push-in CAGE CLAMP® |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 4 |
| Anzahl der digitalen Eingänge | 8 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Messeingänge | 2 |
| Anzahl der Relaisausgänge | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzeigeelemente | LED (SYS, RUN), rot / grün: Status System; LED (USR) rot / grün: durch User programmierbarer Status (durch CODESYS Bibliothek verwendbar); LED (SD) orange: Status microSD; LED (LNK / ACT) grün: Verbindung Netzwerk Port 1 … 2; LED (DI1 … 8) grün: Status Eingänge; LED (DO1 … 4) grün: Status Ausgänge |
| Artikelnummer | WAGO-751-9301 |
| Auflösung der Analogausgänge | 12 |
| Auflösung der Analogeingänge | 16 |
| Ausführung | kompakt |
| Ausgangssignal (Spannung) | 0 … 10 |
| Ausgangsstrom (pro Kanal) | DC 500 |
| Ausgangstrom | kurzschlussfest |
| Bedienelemente | Betriebsartenschalter (RUN, STOP, RESET); Reset-Taster |
| Betriebssystem | Echtzeit-Linux (mit PREEMPT_RT patch) |
| Breite | 108 |
| Bürde Spannungsausgang | ≥ 5 kΩ |
| CPU | Cortex A7; 650 MHz |
| Datenspeicher | 128 MB |
| EAN-13 | 4066966192865 |
| Eindrähtiger Leiter | 0,2 … 1,5 mm² / 24 … 14 |
| Eingangscharakteristik | Typ 3 (gemäß EN 61131-2) |
| Eingangssignal (Spannung) | 0 … 10 |
| ETHERNET-Protokolle | DHCP / DNS / NTP / FTP / FTPS / SNMP / HTTP / HTTPS / SSH |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feindrähtiger Leiter | 0,2 … 1,5 mm² / 24 … 14 |
| Fernwirkprotokolle | IEC 60870 (Zusatzlizenz als Slave oder Master) / IEC 61850 (Zusatzlizenz als Client oder Server) / DNP3 (Zusatzlizenz als Slave oder Master) |
| Fronteinbau möglich | Nein |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Gehäusewerkstoff | Polycarbonat, Polyamid |
| Gewicht | 190 |
| Gewicht | 0,248 kg |
| Hauptspeicher (RAM) | 512 |
| Höhe | 90 |
| Interner Speicher (Flash) | 4096 |
| IO-Link Master | Nein |
| Kommunikation | BACnet / IP, erfordert eine Zusatzlizenz / Fernwirkprotokolle, erfordert eine Zusatzlizenz / Modbus (TCP, UDP) / EtherCAT-Master / EtherNet / IPTM-Adapter (Slave) / EtherNet / IPTM Scanner / Modbus RTU / RS-485-Schnittstelle / OPC UA Server / Client / MQTT / Fernwirkprotokolle, erfordert eine Zusatzlizenz / BACnet / IP, erfordert eine Zusatzlizenz |
| Konfigurationsmöglichkeiten | CODESYS V3.5 / Ethernet Settings / Web-Based-Management / WAGOupload / WAGO Solution Builder |
| Konformitätskennzeichnung | CE; UKCA |
| Max Anzahl der Zeitschaltuhren | 0 |
| Mit Display | Nein |
| Mit optischer Schnittstelle | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Mobilfunkstandard 4G (LTE) | Nein |
| Montageart | Tragschiene 35 |
| Performance Level nach EN ISO 13849-1 | ohne |
| Potentialtrennung | 1250 V (DC 1 min., zwischen System- und Feldebene (Digitale Ausgänge)) |
| Programmiersprachen gemäß IEC 61131-3 | Anweisungsliste (AWL) / Kontaktplan (KOP) / Funktionsplan (FUP) / Signalflussplan (CFC) / Strukturierter Text (ST) / Ablaufsprache (AS) |
| Programmierumgebung | CODESYS V3.5 / Node-RED |
| Programmspeicher | 32 MB |
| Programmspeichererweiterung möglich | Ja |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Remanentspeicher Hardware | 128 |
| Remanentspeicher Software | 128, |
| SIL nach IEC 61508 | ohne |
| Spannungsart der Versorgungsspannung | DC |
| Speicherart | FLASH |
| Speichergröße | 32768 |
| Speicherkarten-Steckplatz | Push / Push-Mechanismus |
| Speicherkartentyp | microSD bis 32 GB (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.) |
| Stromaufnahme Feld max (Digitale Ausgänge) Uin+ | 2.000 |
| Stromaufnahme System max | 500 |
| Systemkomponente | Nein |
| Temperaturbereich | -60 … 350 °C, Pt1000, Ni1000 |
| Tiefe | 90 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für DNP3 | Ja |
| Unterstützt Protokoll für EtherCAT | Ja |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für IEC 60870 | Ja |
| Unterstützt Protokoll für IEC 61850 Ethernet | Ja |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Versorgungsspannung DC | 24 |
| Versorgungsspannung Feld | DC 24 V (-15 … +20 %); über Verdrahtungsebene (picoMAX® 3.5; Push-in CAGE CLAMP®-Anschluss) |
| Versorgungsspannung System | DC 24 V (-15 … +20 %); über Verdrahtungsebene (picoMAX® 3.5; Push-in CAGE CLAMP®-Anschluss) |
| Visualisierung | Web-Visu |
| Wand-/Direktmontage möglich | Nein |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Übertragungsmedium (Kommunikation/Feldbus) | ETHERNET: Twisted Pair S-UTP; 100 Ω; Cat. 5; 100 m maximale Leitungslänge |
| Übertragungsrate | ETHERNET: 10 / 100 Mbit / s |
| WEEE-Nr. | 40917098 |
