Beschreibung

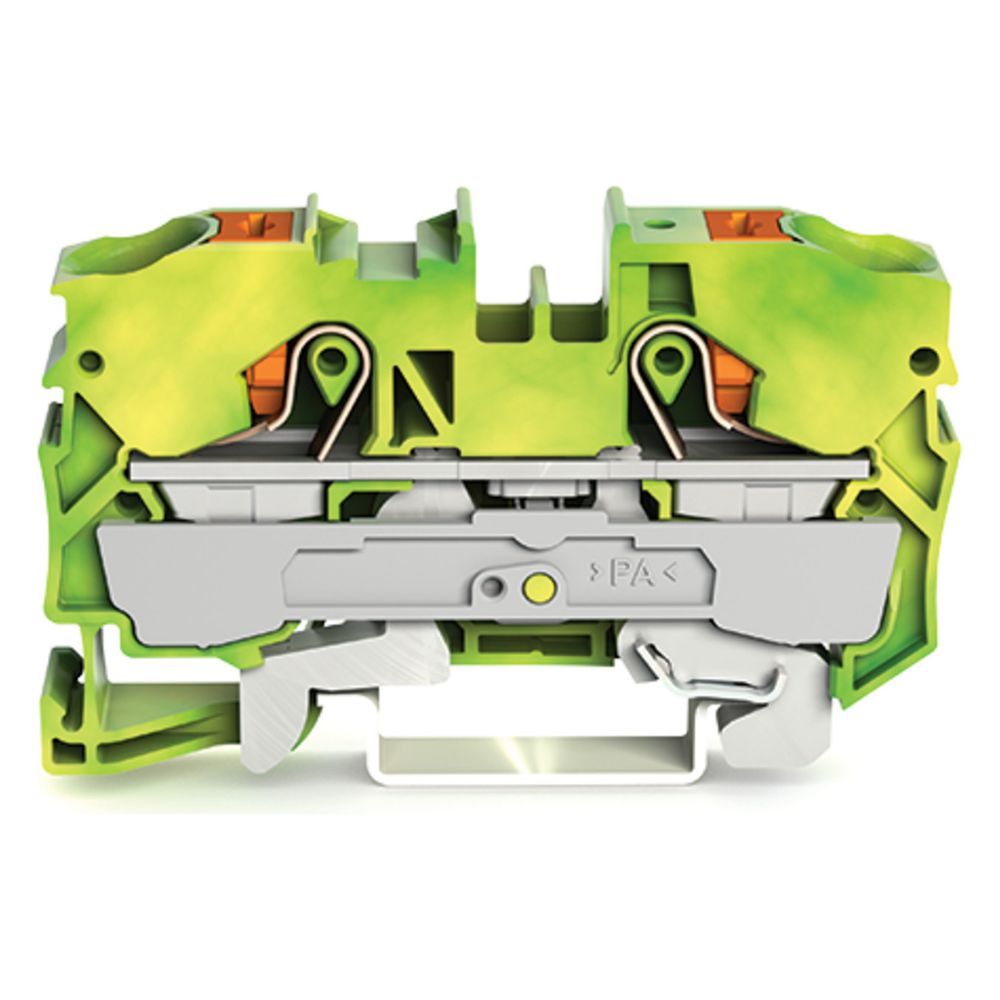

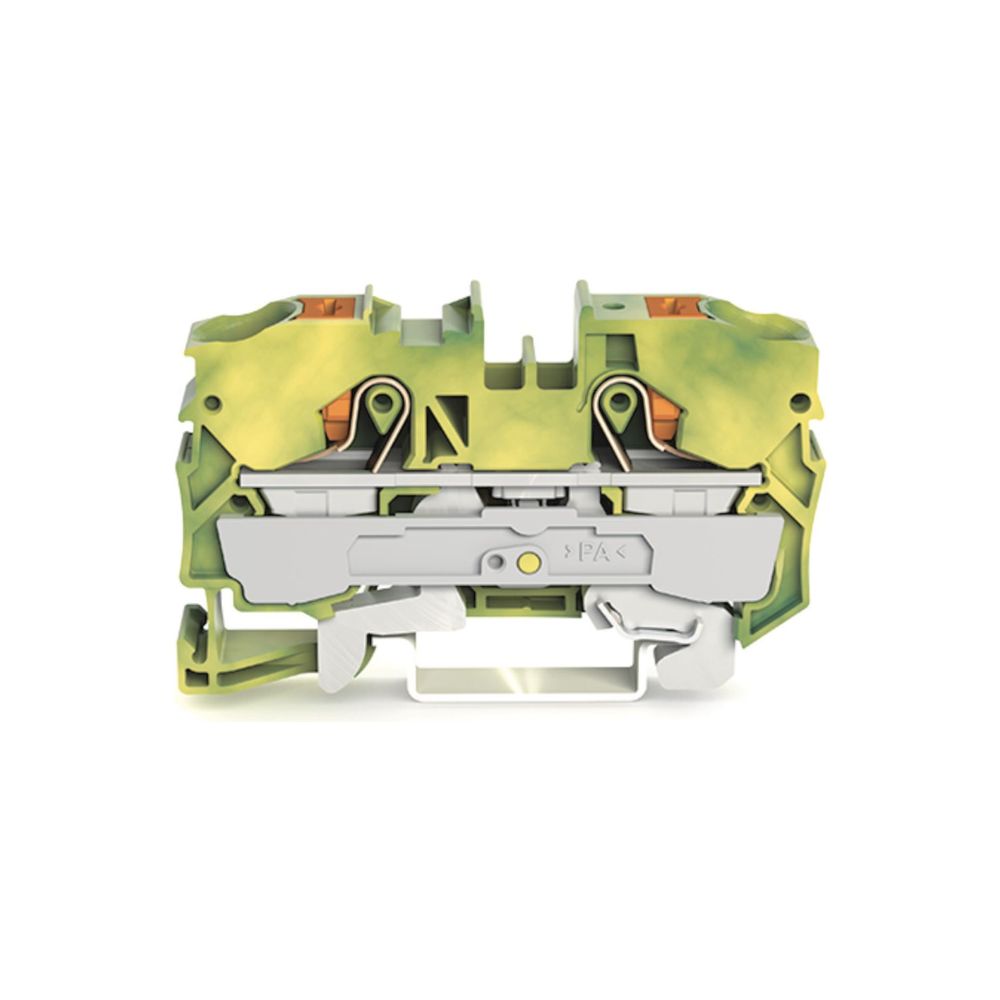

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2210-1207, 10mm2, Federzuganschluss, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das Bauteil ist für den Einsatz in der modernen Gebäudeinstallation sowie in Industrieanwendungen konzipiert und unterstützt eine PEN-Funktion.
Effiziente Anschlusstechnik
Die Klemme verfügt über einen integrierten Kontaktfuß, der eine direkte Verbindung zur Hutschiene TH35 herstellt. Die Betätigung erfolgt über einen orangefarbenen Drücker. Für den Leiteranschluss ist eine Abisolierlänge von 17 bis 19 mm erforderlich. Das Gehäuse aus Polyamid entspricht der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen.
Die Schutzleiterklemme bietet durch ihre flexible Anschlusstechnik für Leiterquerschnitte von 0,5 mm² bis 16 mm² eine hohe Vielseitigkeit. Dank der Push-in-Funktionalität wird der Installationsaufwand reduziert, da starre Leiter direkt gesteckt werden können. Mit einer Breite von 10 mm und der robusten Ausführung aus Thermoplast ist eine sichere Verbindung in anspruchsvollen Umgebungen gegeben. Eine Abschlussplatte ist für den Betrieb erforderlich.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig: 0,5 - 16 mm²
- Anzahl Klemmstellen: 2
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 67,6 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 10 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2210-1207 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,269 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143736084 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 30,9 |
| Gewicht | 0,819 kg |
| Höhe | 67,6 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
