Beschreibung

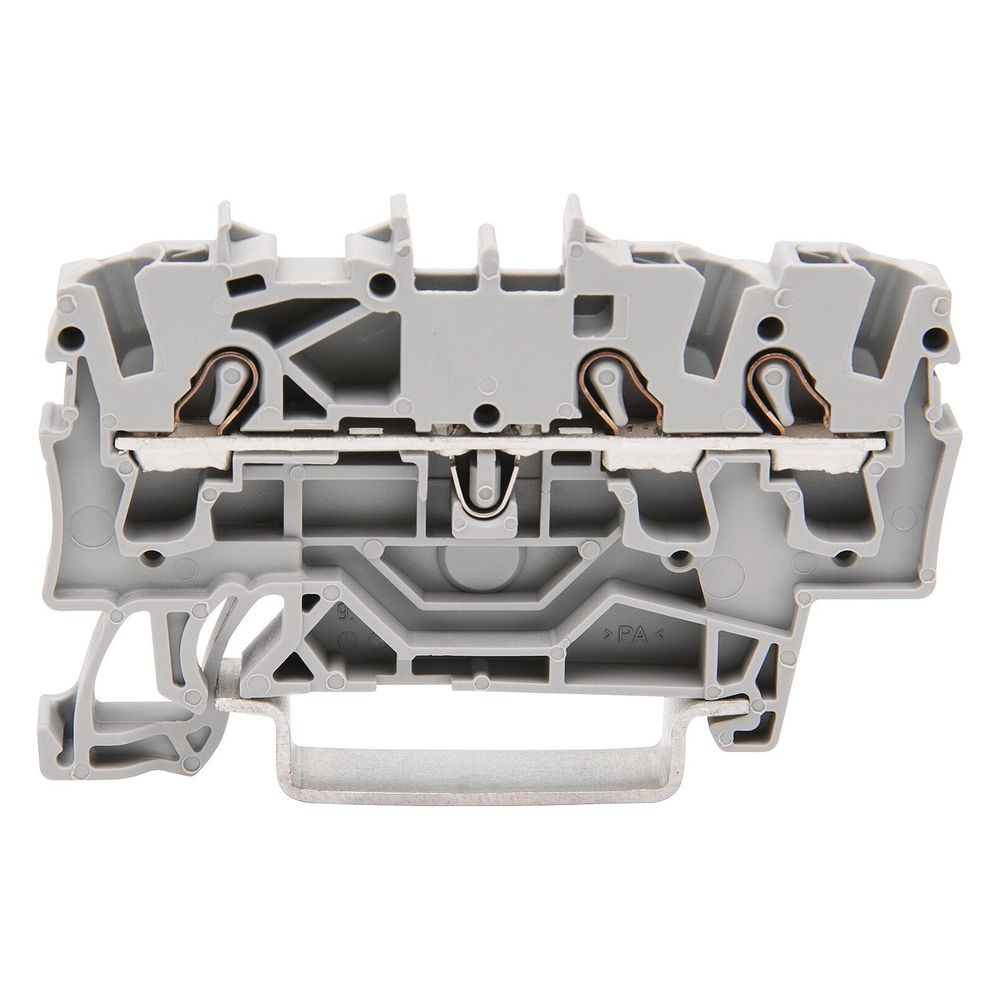

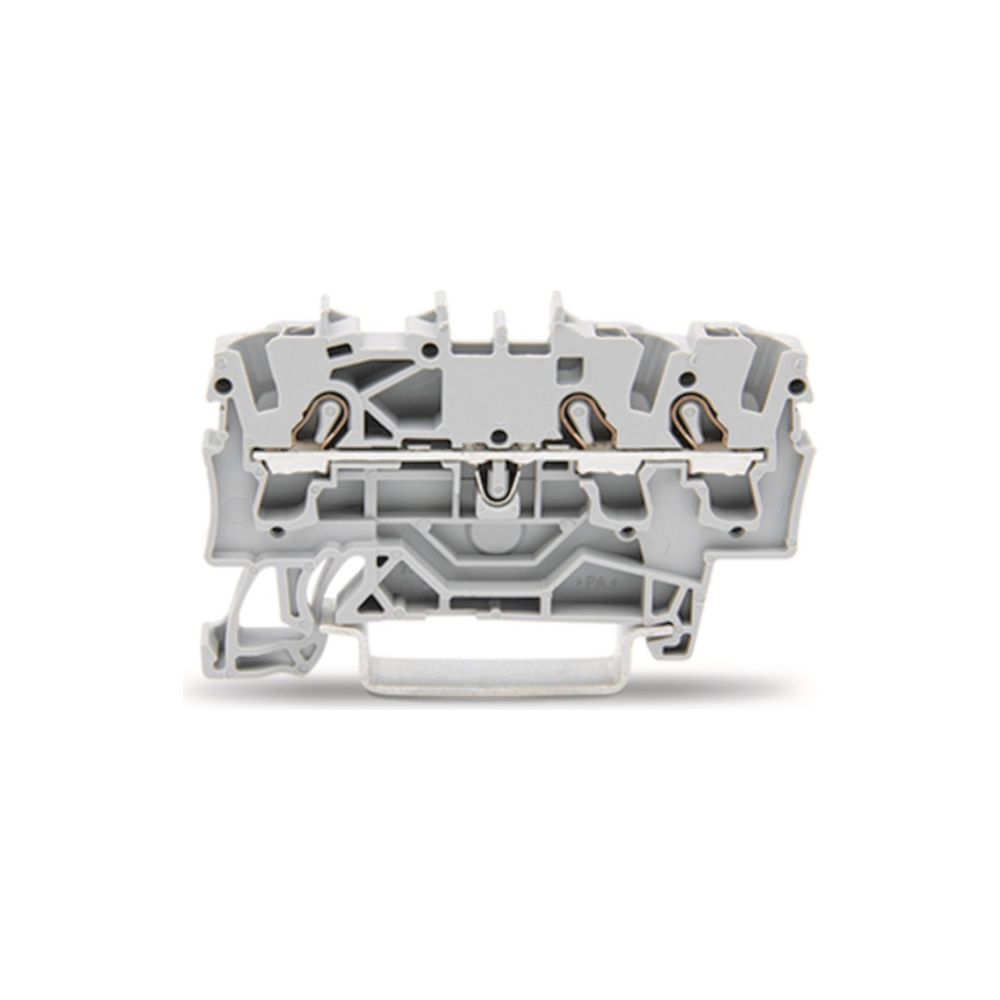

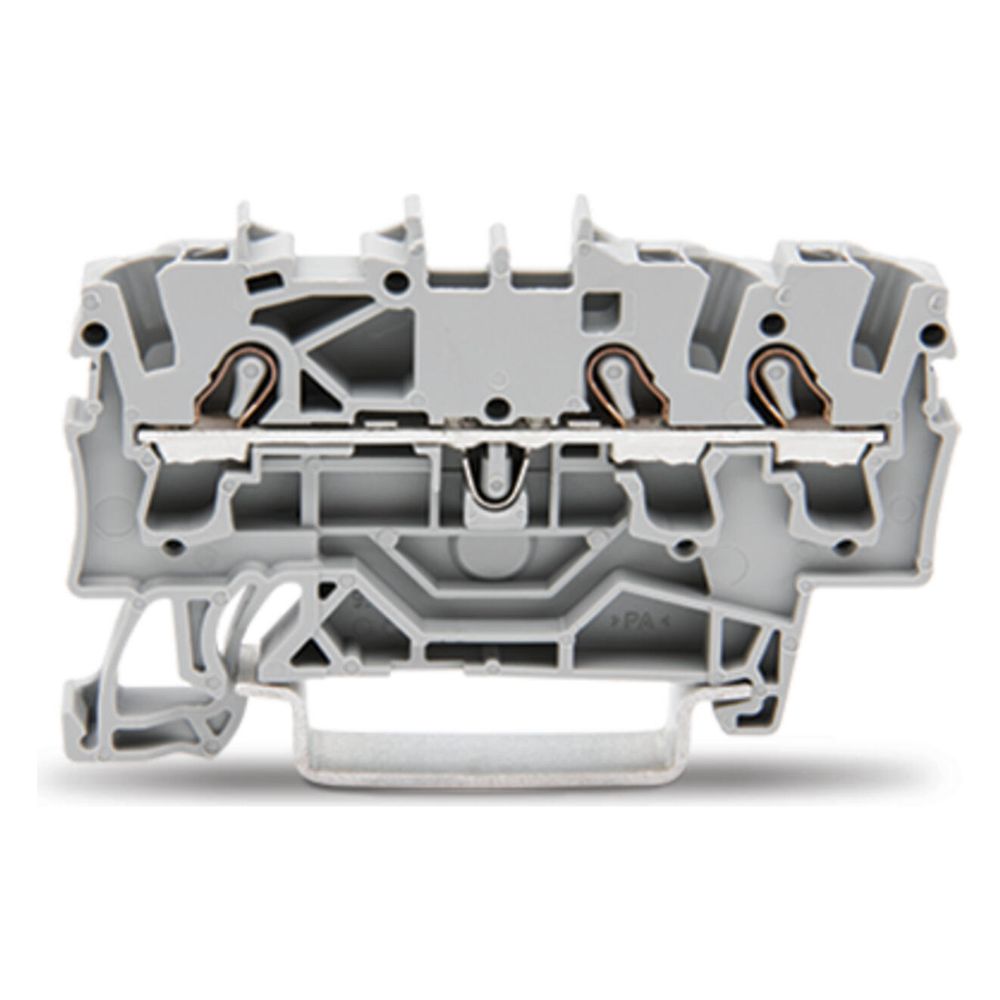

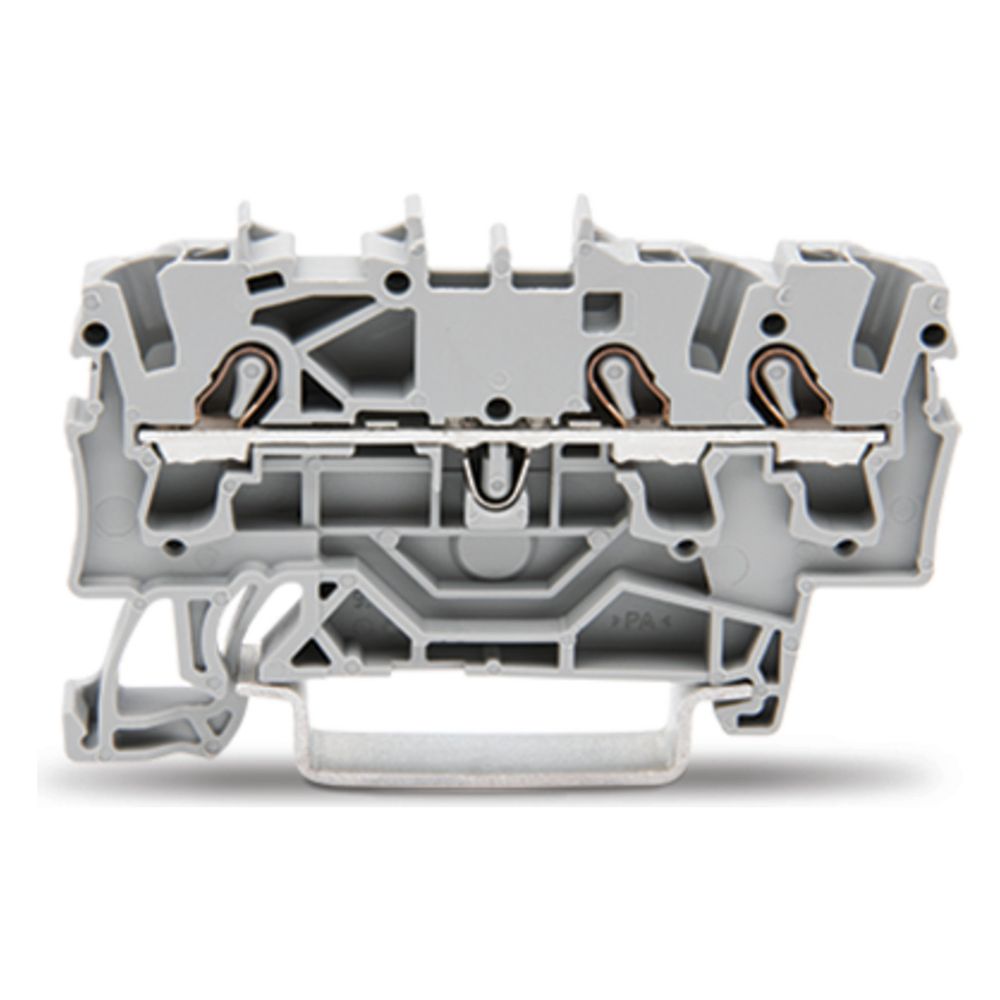

Wago Durchgangsklemme TOPJOB S 2002-1301, 2,5mm2, 800V, 24A, Federzuganschluss, Grau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Federzuganschlusstechnik, unterstützt das System den direkten Anschluss verschiedenster Leiterarten für eine effiziente Montage. Das kompakte Bauteil ist für eine Bemessungsspannung von 800 V ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet.
Anschlusstechnik und Montage
Die Klemme nutzt die Federzuganschlusstechnik, die ein werkzeugloses Stecken von Leitern mit ausreichender Knicksteifigkeit sowie von feindrähtigen Leitern mit Aderendhülse erlaubt. Mit drei Klemmstellen auf einer Ebene bietet das System Flexibilität bei der Verdrahtung. Die Montage erfolgt auf einer Hutschiene der Bauform TH35. Dank des robusten Thermoplast-Gehäuses ist eine Betriebstemperatur von bis zu 105 °C zulässig.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 0,75 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,25 - 4 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

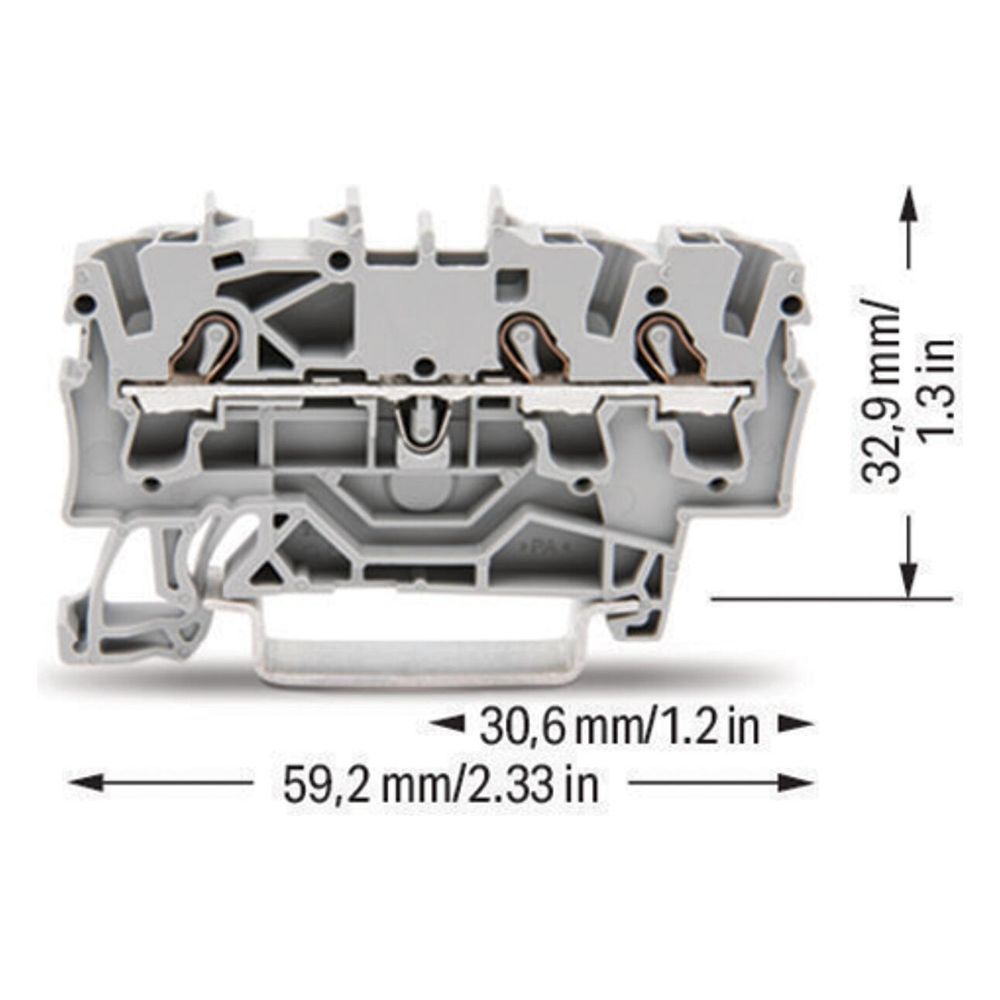

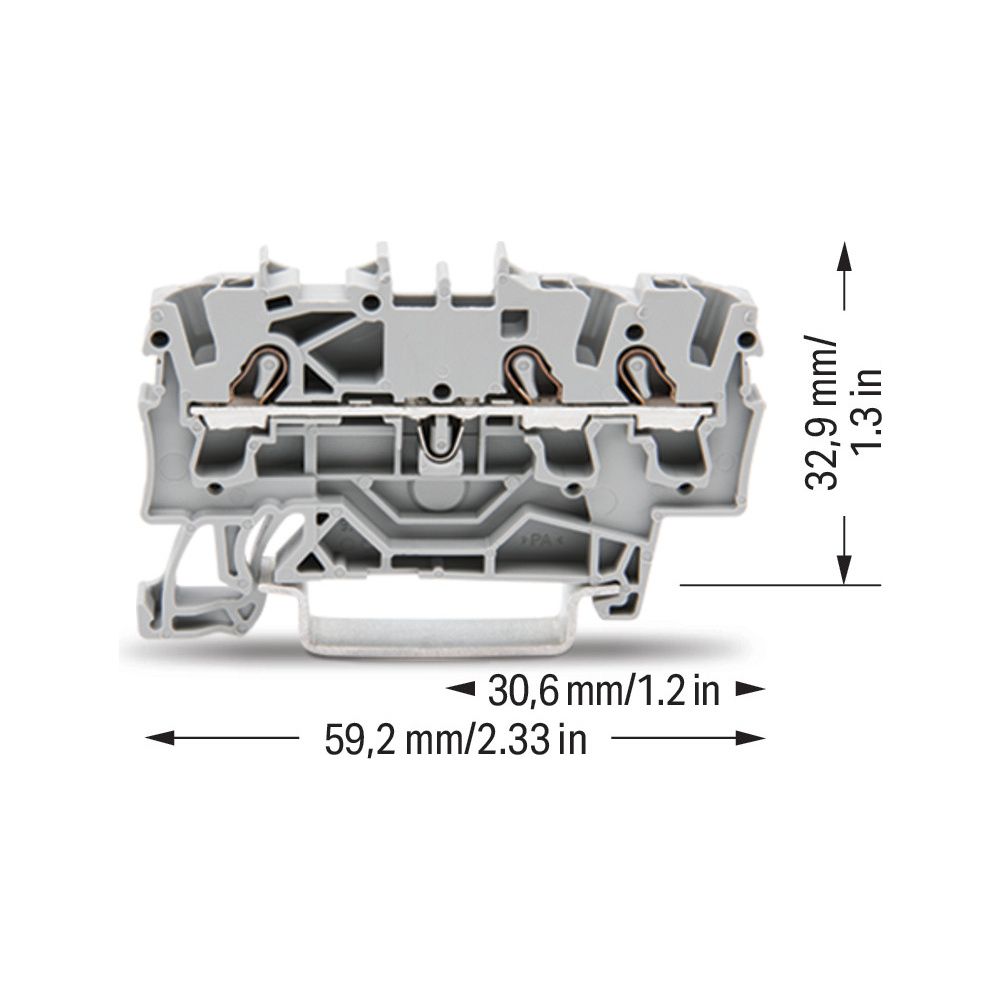

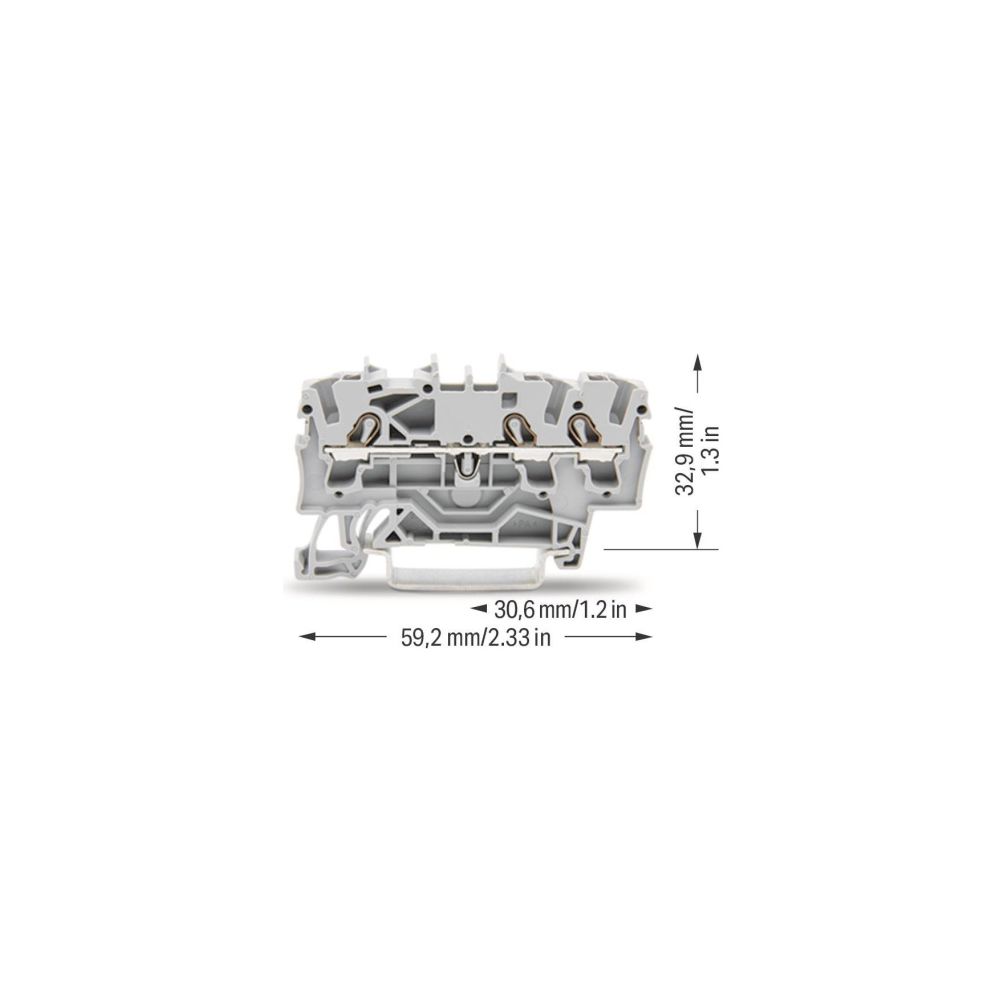

- Breite: 5,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
Die Durchgangsklemme überzeugt durch ihre universelle Einsetzbarkeit und hohe elektrische Sicherheit. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A deckt sie ein breites Spektrum an Anforderungen ab. Die kompakte Bauweise mit einer Breite von 5,2 mm spart Platz im Schaltschrank, während die Eignung für Ex-Anwendungen die Einsatzmöglichkeiten in anspruchsvollen Umgebungen erweitert.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2002-1301 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,117 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999229 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 6,1 |
| Gewicht | 0,668 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Maße (B x H x T) | 5,2 x 59,2 x 39100 |
| Maße H x B x T | 5,2 x 59,2 x 39100 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
