Beschreibung

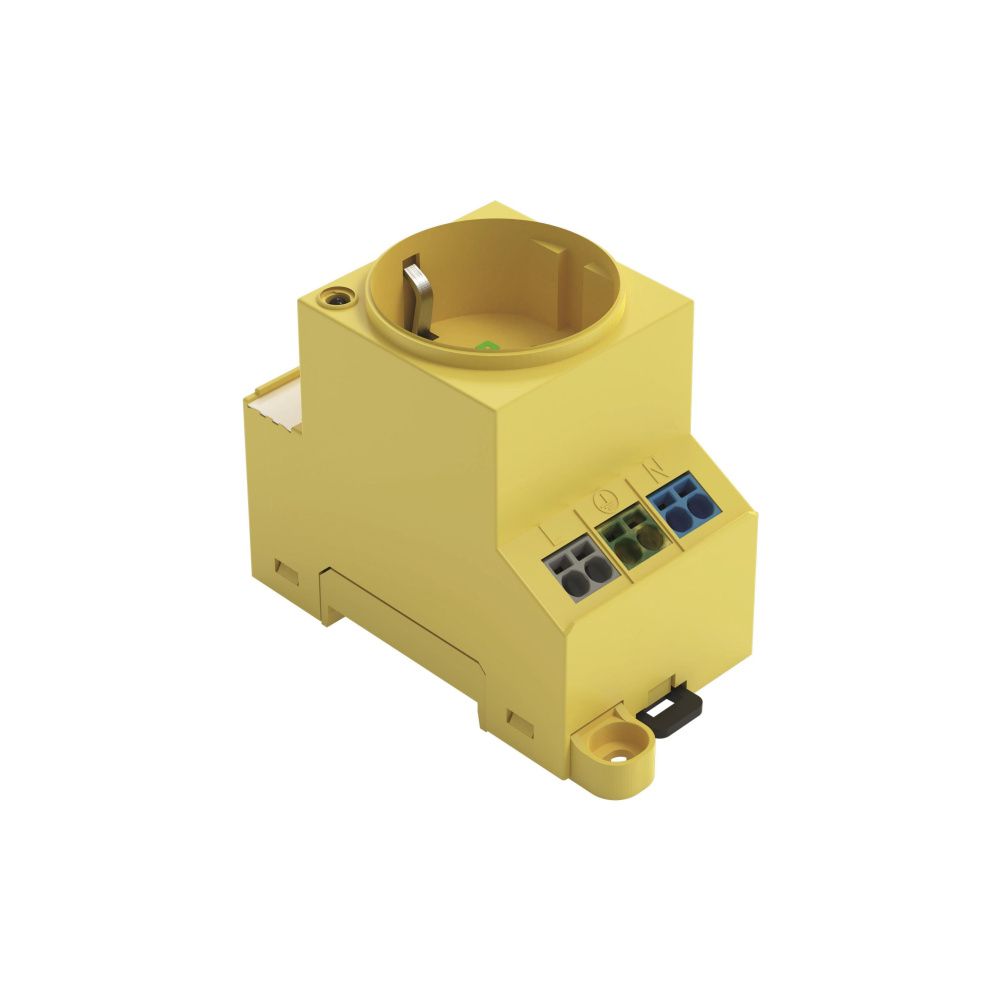

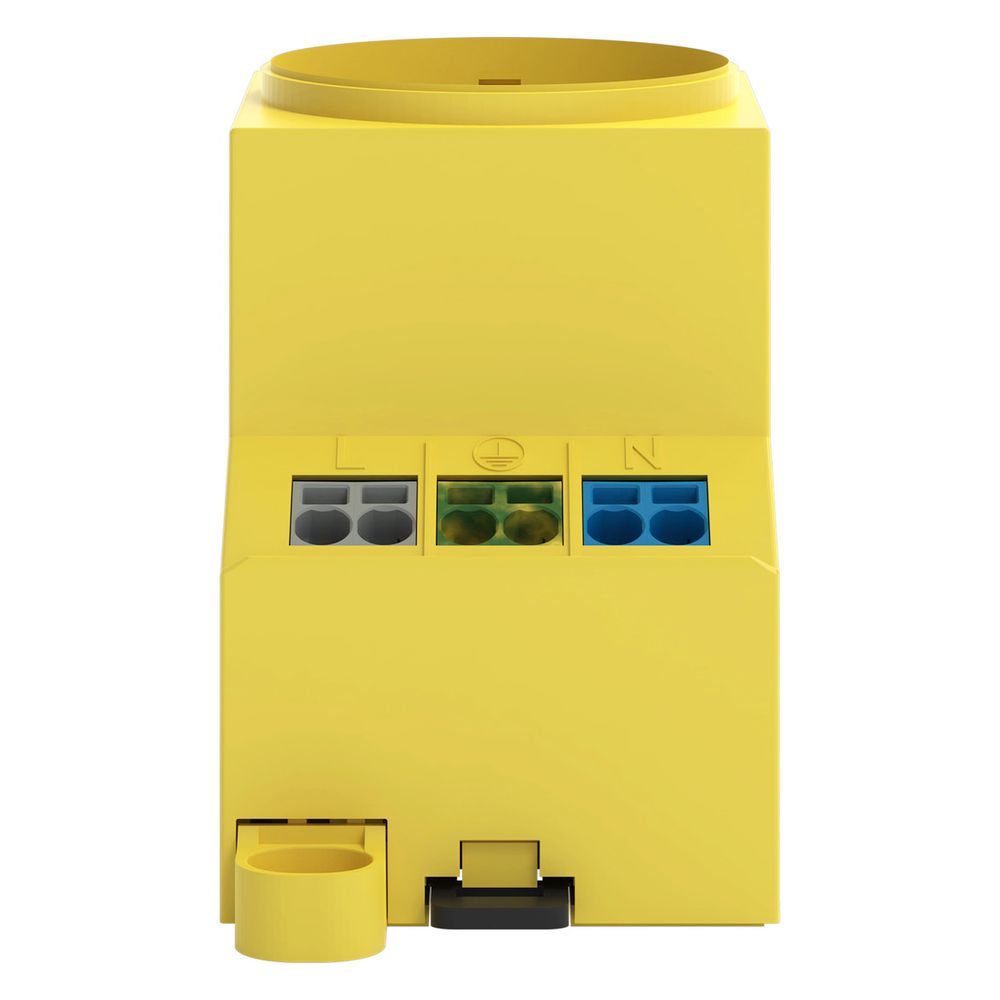

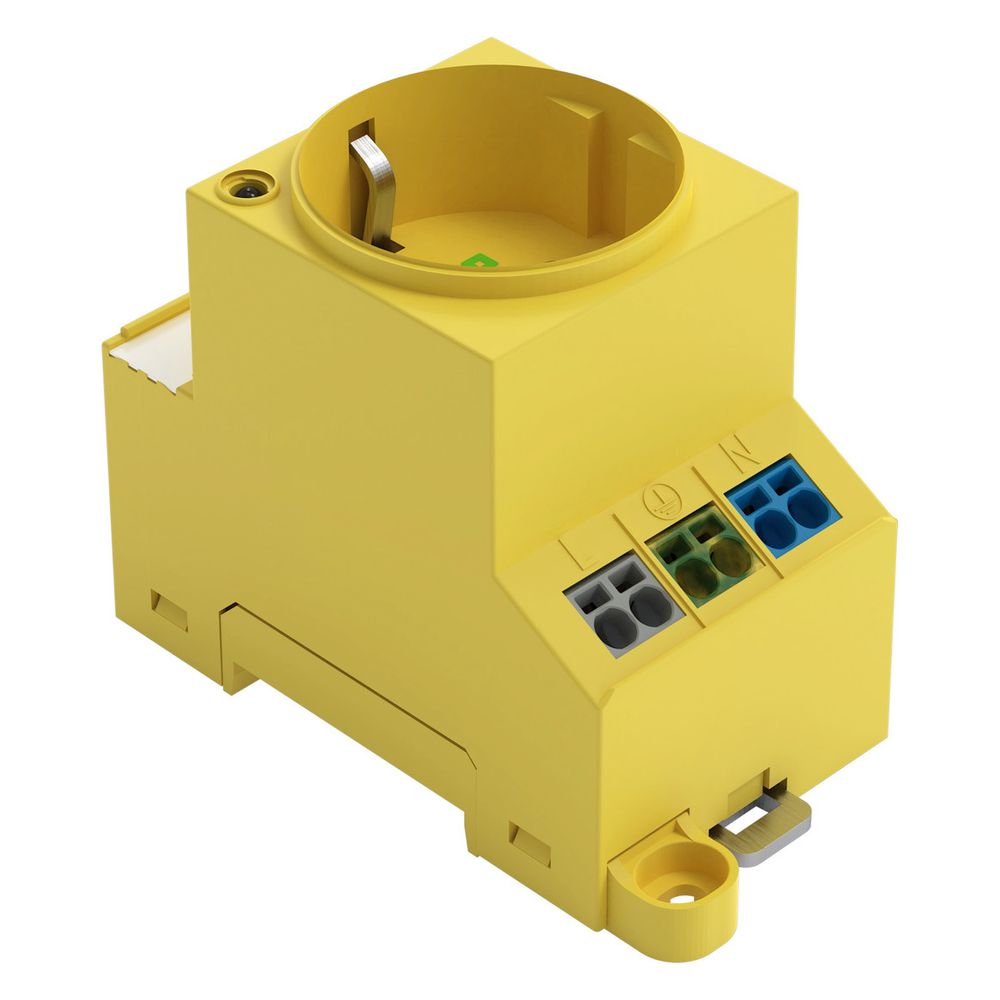

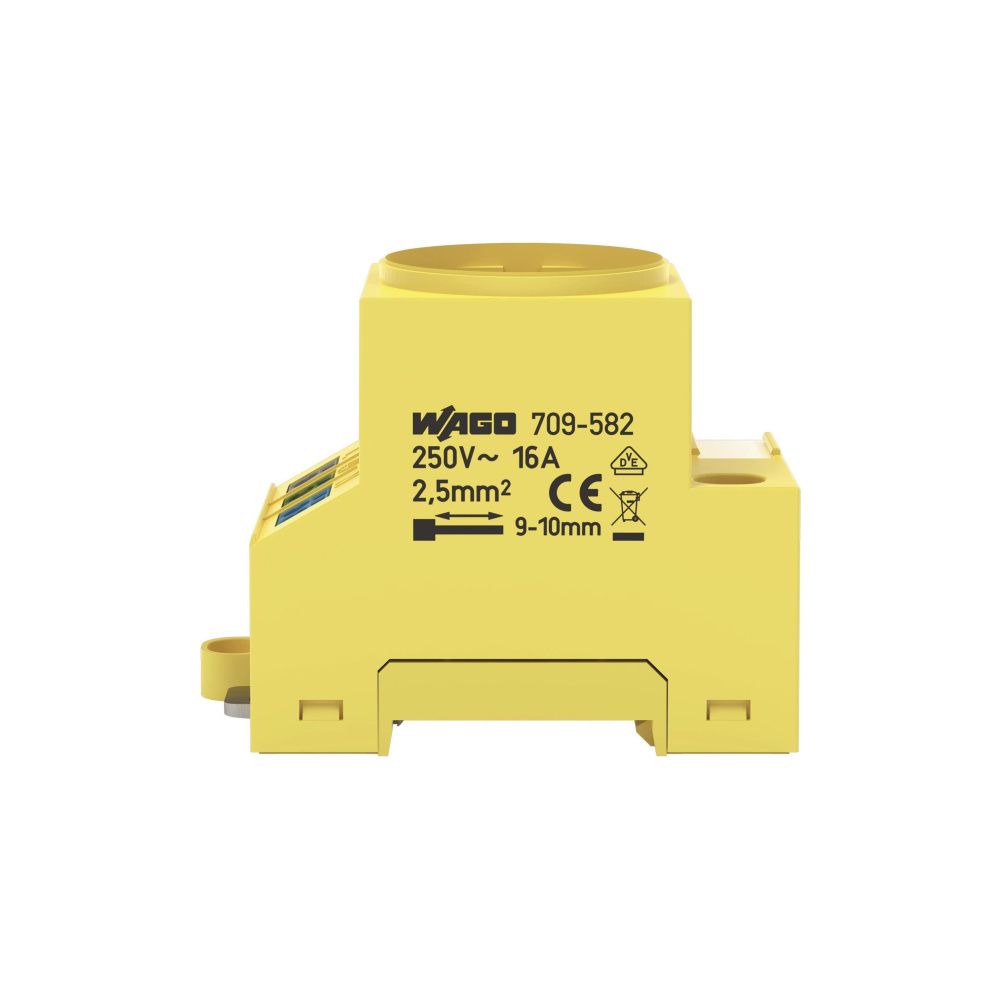

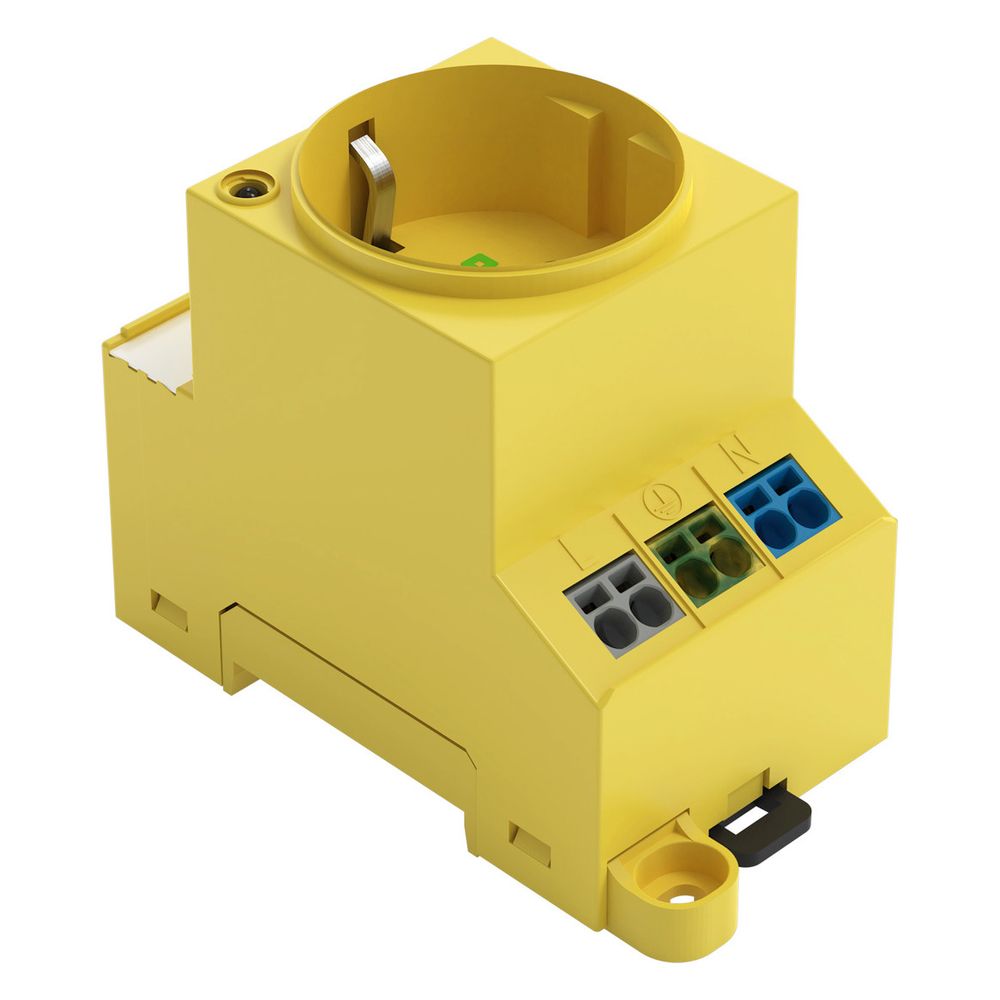

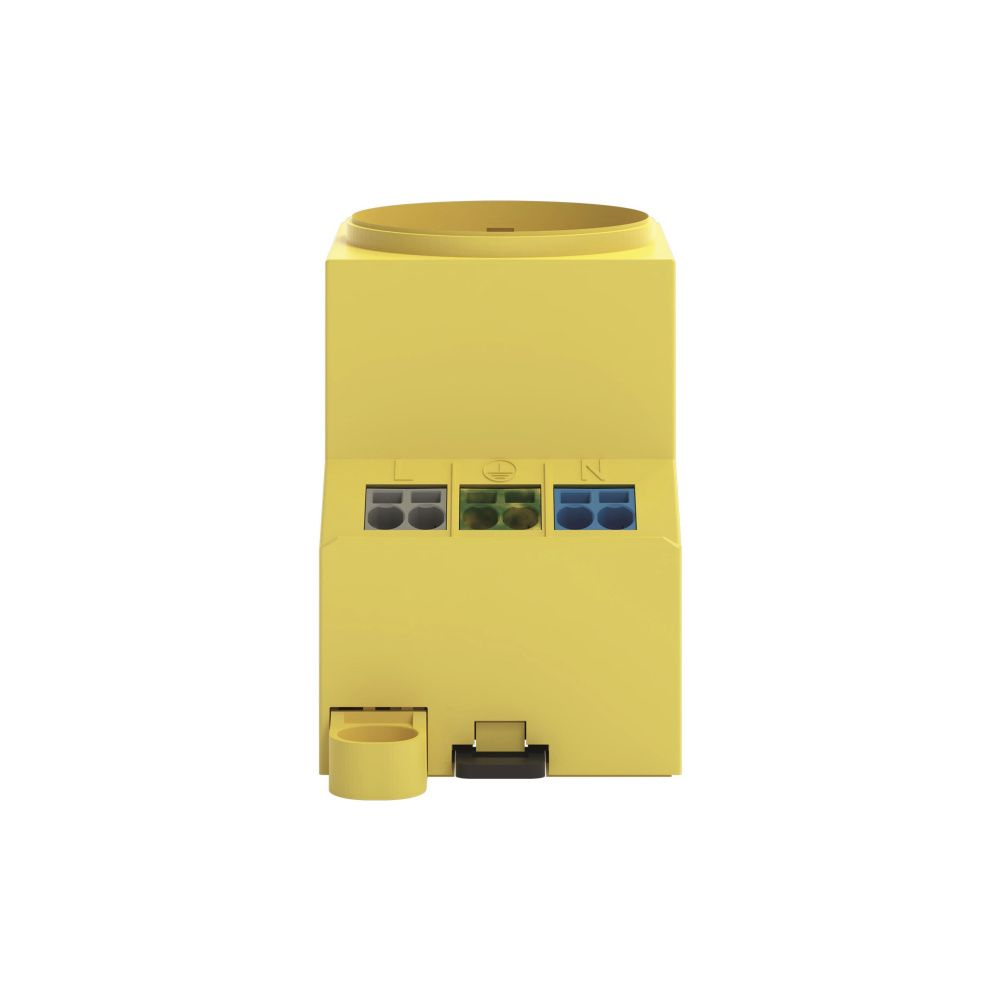

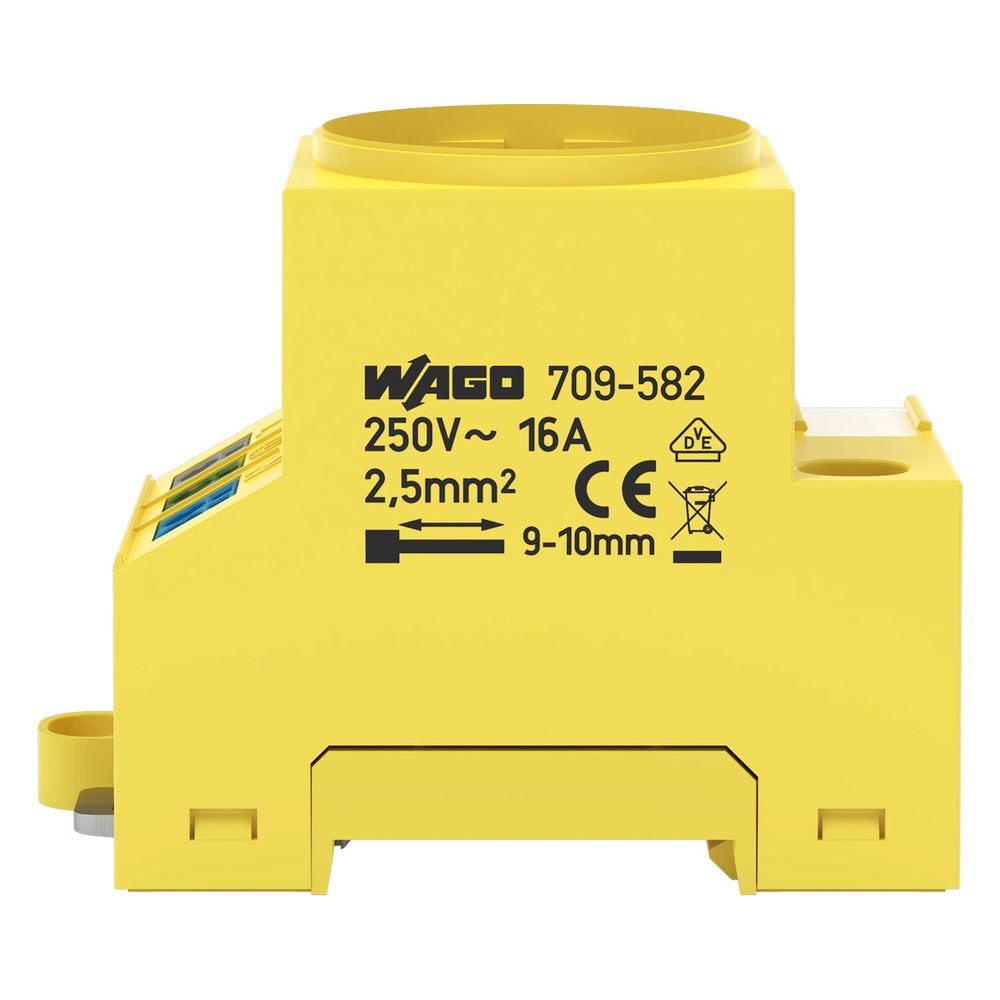

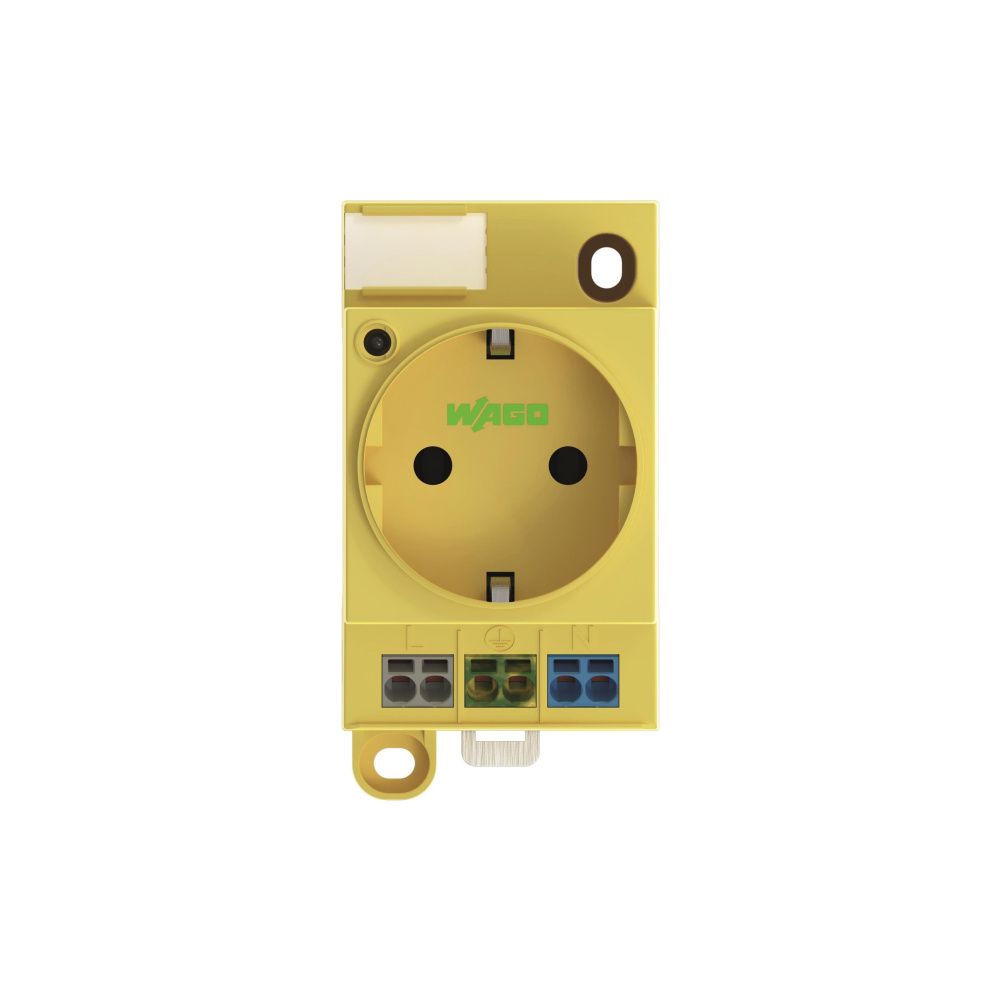

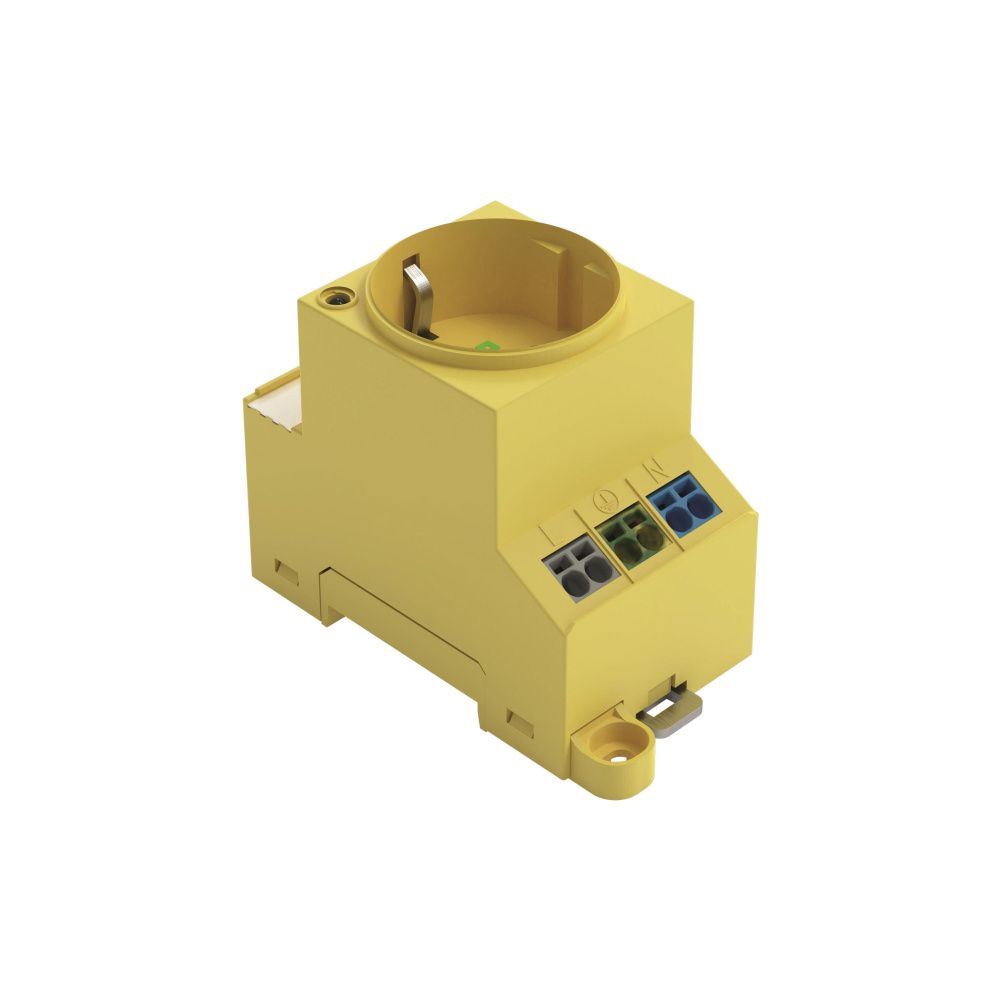

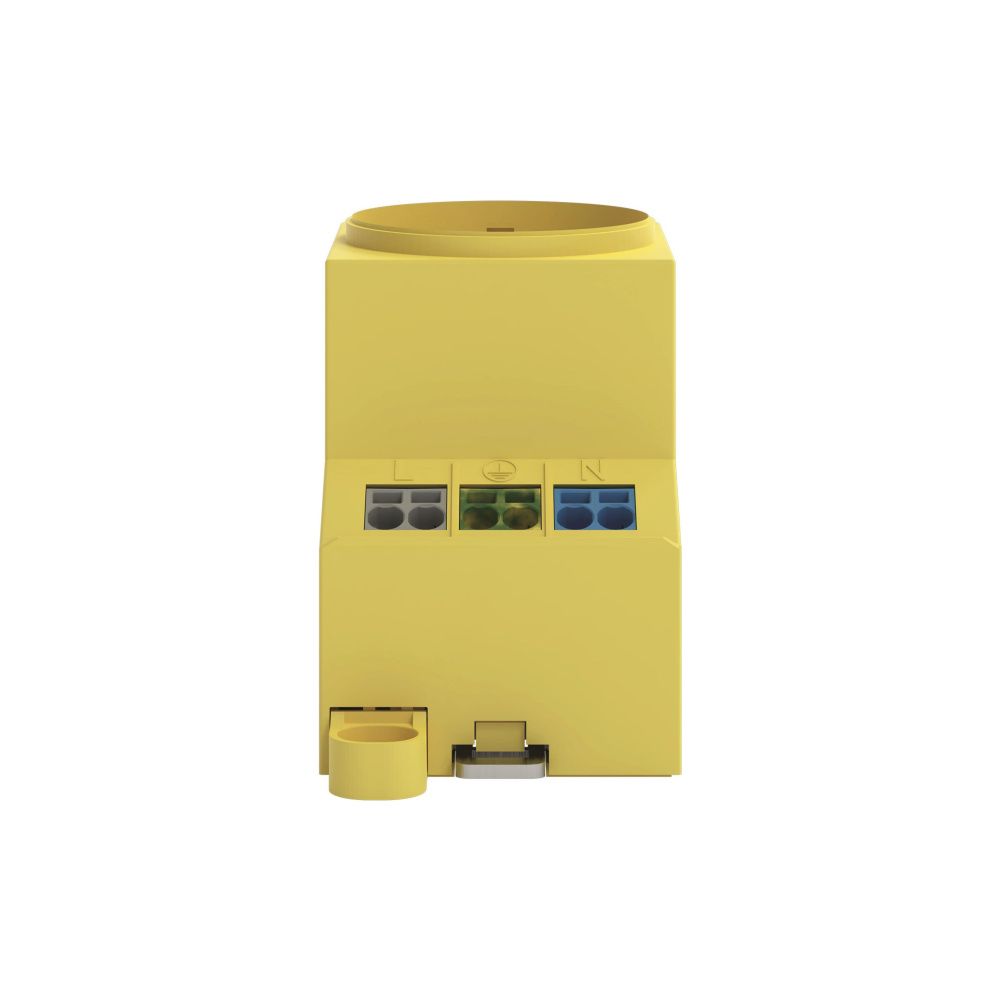

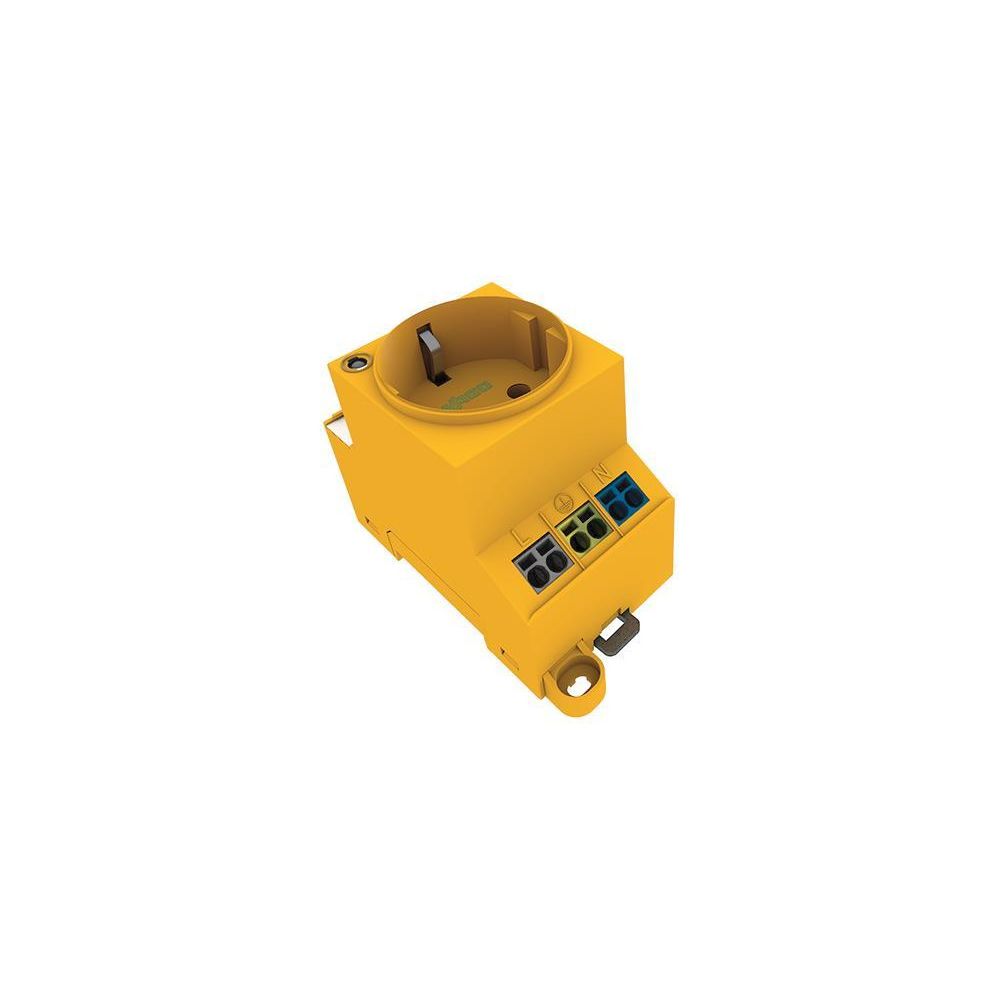

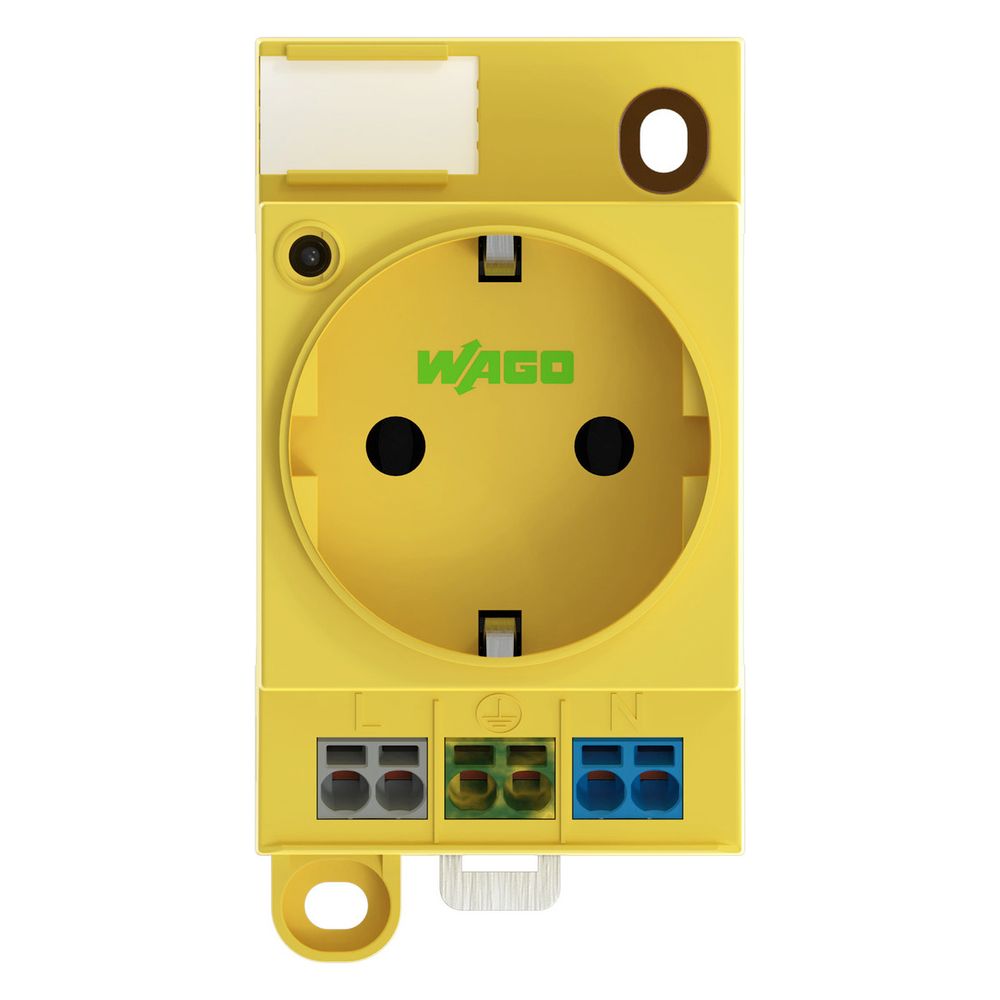

Wago Schaltschrank-Steckdose 709-582, 250V 16A 3TE, Polyamid, Signalgelb
Diese Schaltschrank-Steckdose von WAGO ermöglicht eine zuverlässige Stromversorgung in Schaltschränken und Gehäusen. Das Modell ist für Stecker des Typs F (Schutzkontakt) ausgelegt und verfügt über eine integrierte LED-Statusanzeige zur schnellen Betriebskontrolle. Die Montage erfolgt flexibel auf einer 35 mm Tragschiene oder mittels Schraubbefestigung.
Anschlusstechnik und Montage
Die Installation erfolgt effizient über die Push-in CAGE CLAMP Anschlusstechnik, die eine sichere Leiterkontaktierung ermöglicht. Das Gehäuse ist für eine Breite von 3 Teilungseinheiten konzipiert und weist eine Einbautiefe von 60 mm auf. Dank der robusten Ausführung aus Polyamid ist das Bauteil für einen Temperaturbereich von -35 bis +85 °C geeignet.
Technische Daten
- Bemessungsspannung: 250 V
- Bemessungsstrom: 16 A

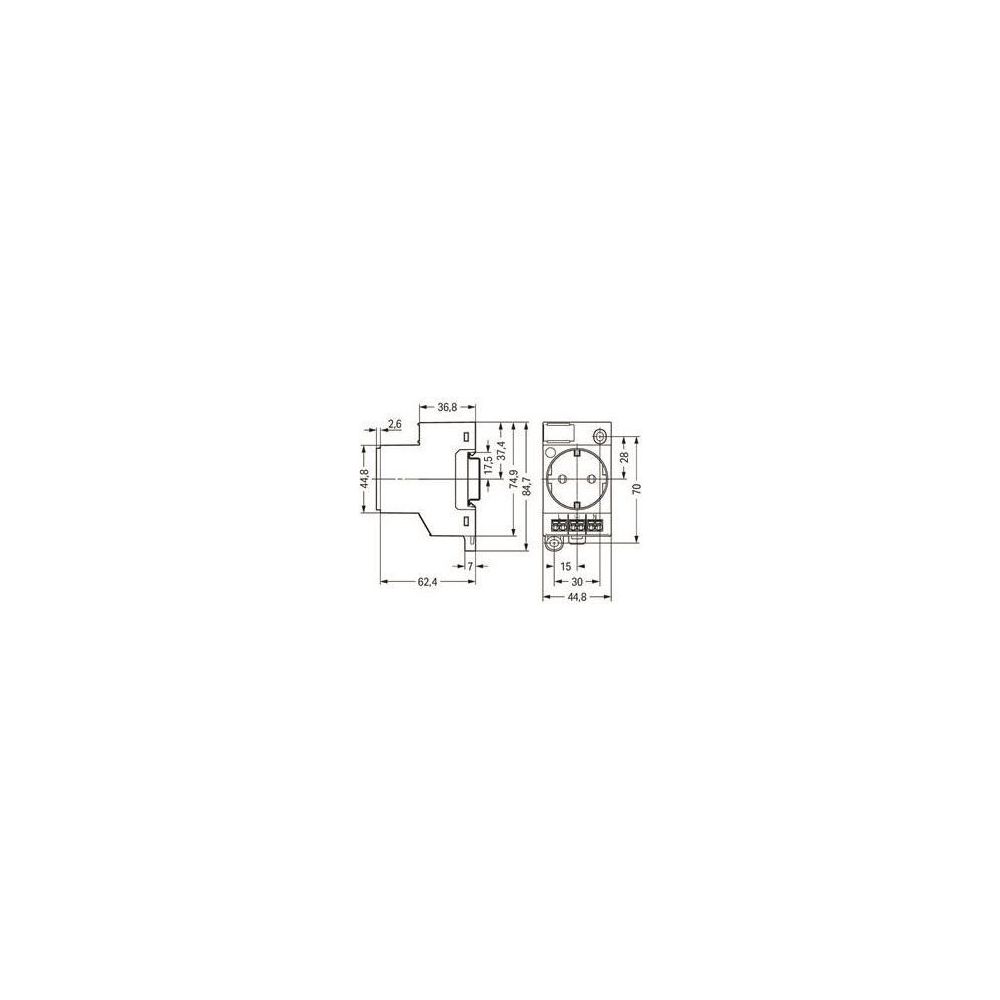

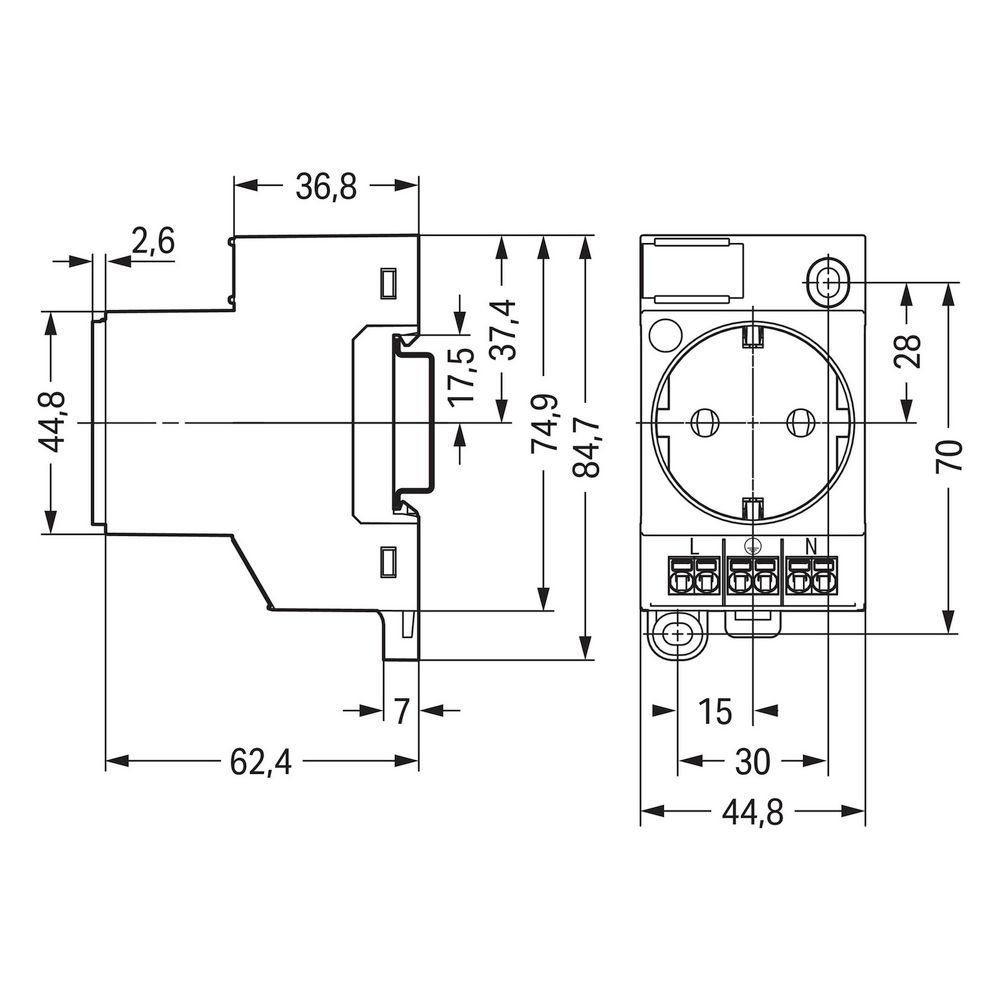

- Breite: 3 TE

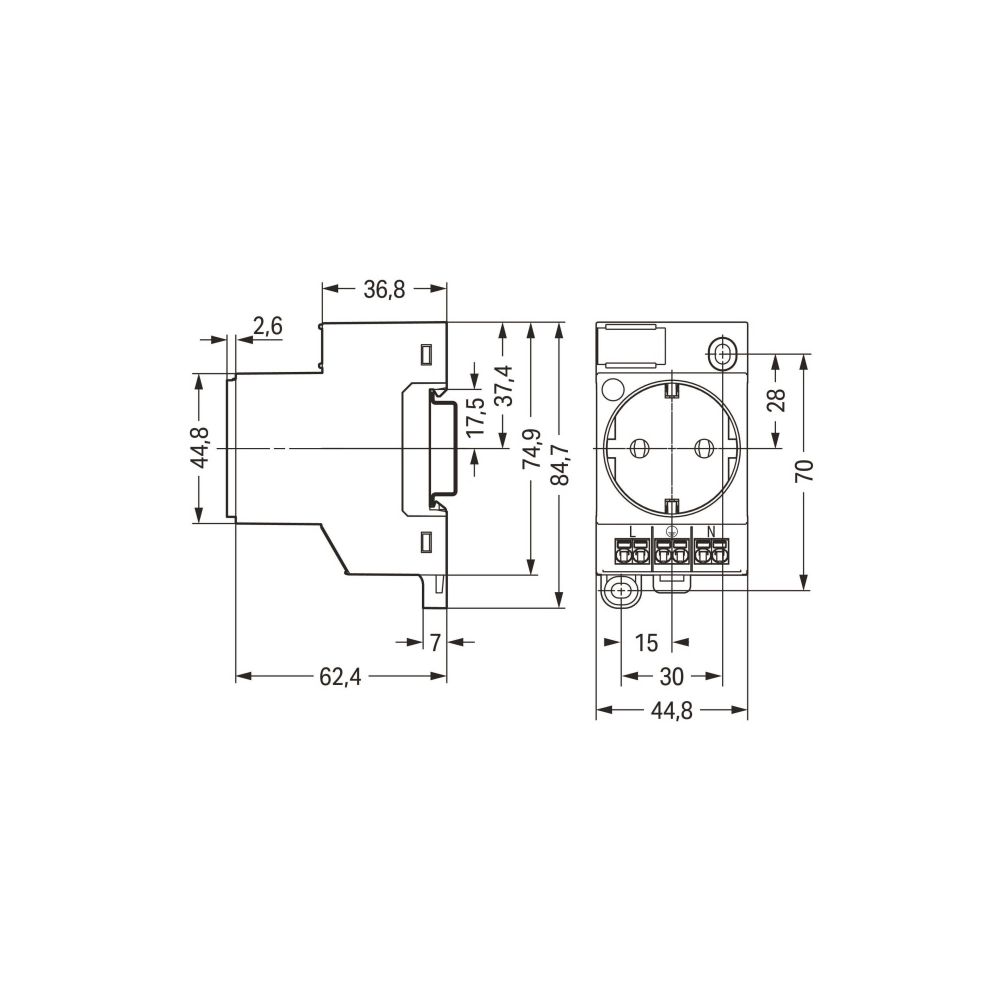

- Einbautiefe: 60 mm
- Anschlusstechnik: Push-in CAGE CLAMP
- Schutzart: IP20
- Leiterquerschnitt: 0,2 bis 2,5 mm²
- Dauergebrauchstemperatur: -35 bis +85 °C
- Material: Polyamid (PA66)
Die signalgelbe Steckdose ist für gängige Anwendungen im Schaltschrankbau optimiert. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 16 A bietet sie eine stabile elektrische Anbindung. Die kompakte Bauform von 3 TE und die einfache Montage auf Tragschienen unterstützen eine effiziente Integration in elektrische Anlagen.
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 9 … 10 |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Anzahl der Steckdosen | 1 |
| Anzahl Teilung | 3 |
| Artikelnummer | WAGO-709-582 |
| Ausführung | Steckdose CEE 7 / 3 (Typ F) |
| Bemessungsspannung | 250 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 3 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Dauergebrauchstemperatur | -35 … +85 |
| Dauergebrauchstemperatur bis | 85 |
| Dauergebrauchstemperatur von | -35 |
| EAN-13 | 4055143718325 |
| Einbautiefe | 60 |
| Eindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Farbe | gelb |
| Feindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen | 2,5 mm² / 14 |
| Gewicht | 81,6 |
| Gewicht | 0,082 kg |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Kontaktoberfläche | Sn |
| Kontaktwerkstoff | Kupferlegierung |
| Mehrdrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Mit erhöhtem Berührungsschutz | Nein |
| Mit Klappdeckel | Nein |
| Mit Kontroll-Leuchte | Nein |
| Montageart | Tragschiene 35 |
| Potentialkennzeichnung | L ⏚ N |
| Schutzart (IP) | IP20 |
| Schutzkontakt | flach |
| Spannungsart | AC |
| Verarbeitungstemperatur | -35 |
| Verarbeitungstemperatur min | -35, |
| WEEE-Nr. | 40917098 |
